Спосіб розробки крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах

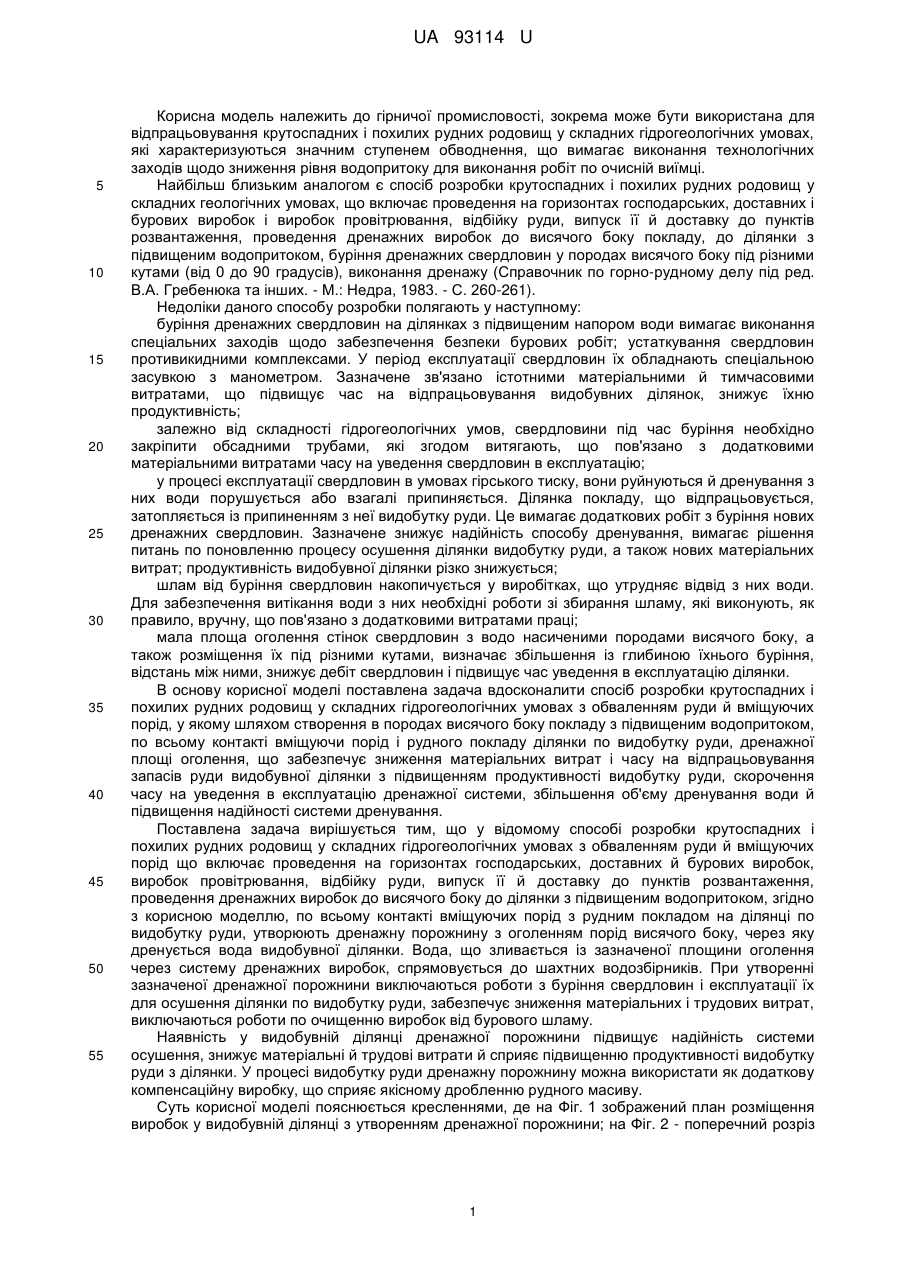

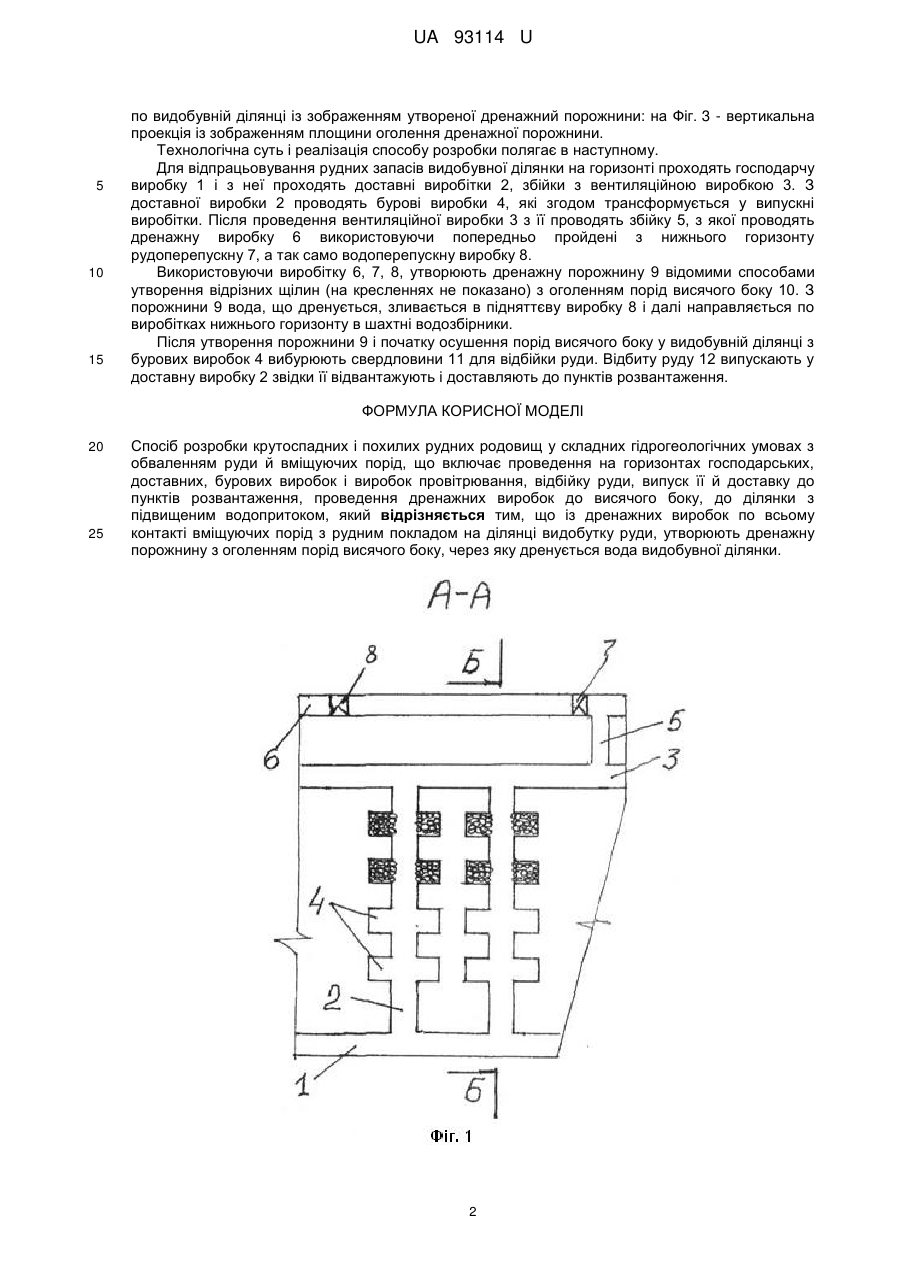

Реферат: Спосіб розробки крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах з обваленням руди й вміщуючих порід включає проведення на горизонтах господарських, доставних, бурових виробок і виробок провітрювання, відбійку руди, випуск її й доставку до пунктів розвантаження, проведення дренажних виробок до висячого боку, до ділянки з підвищеним водопритоком. Із дренажних виробок по всьому контакті вміщуючих порід з рудним покладом на ділянці видобутку руди, утворюють дренажну порожнину з оголенням порід висячого боку, через яку дренується вода видобувної ділянки. UA 93114 U (12) UA 93114 U UA 93114 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, зокрема може бути використана для відпрацьовування крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах, які характеризуються значним ступенем обводнення, що вимагає виконання технологічних заходів щодо зниження рівня водопритоку для виконання робіт по очисній виїмці. Найбільш близьким аналогом є спосіб розробки крутоспадних і похилих рудних родовищ у складних геологічних умовах, що включає проведення на горизонтах господарських, доставних і бурових виробок і виробок провітрювання, відбійку руди, випуск її й доставку до пунктів розвантаження, проведення дренажних виробок до висячого боку покладу, до ділянки з підвищеним водопритоком, буріння дренажних свердловин у породах висячого боку під різними кутами (від 0 до 90 градусів), виконання дренажу (Справочник по горно-рудному делу під ред. В.А. Гребенюка та інших. - М.: Недра, 1983. - С. 260-261). Недоліки даного способу розробки полягають у наступному: буріння дренажних свердловин на ділянках з підвищеним напором води вимагає виконання спеціальних заходів щодо забезпечення безпеки бурових робіт; устаткування свердловин противикидними комплексами. У період експлуатації свердловин їх обладнають спеціальною засувкою з манометром. Зазначене зв'язано істотними матеріальними й тимчасовими витратами, що підвищує час на відпрацьовування видобувних ділянок, знижує їхню продуктивність; залежно від складності гідрогеологічних умов, свердловини під час буріння необхідно закріпити обсадними трубами, які згодом витягають, що пов'язано з додатковими матеріальними витратами часу на уведення свердловин в експлуатацію; у процесі експлуатації свердловин в умовах гірського тиску, вони руйнуються й дренування з них води порушується або взагалі припиняється. Ділянка покладу, що відпрацьовується, затопляється із припиненням з неї видобутку руди. Це вимагає додаткових робіт з буріння нових дренажних свердловин. Зазначене знижує надійність способу дренування, вимагає рішення питань по поновленню процесу осушення ділянки видобутку руди, а також нових матеріальних витрат; продуктивність видобувної ділянки різко знижується; шлам від буріння свердловин накопичується у виробітках, що утрудняє відвід з них води. Для забезпечення витікання води з них необхідні роботи зі збирання шламу, які виконують, як правило, вручну, що пов'язано з додатковими витратами праці; мала площа оголення стінок свердловин з водо насиченими породами висячого боку, а також розміщення їх під різними кутами, визначає збільшення із глибиною їхнього буріння, відстань між ними, знижує дебіт свердловин і підвищує час уведення в експлуатацію ділянки. В основу корисної моделі поставлена задача вдосконалити спосіб розробки крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах з обваленням руди й вміщуючих порід, у якому шляхом створення в породах висячого боку покладу з підвищеним водопритоком, по всьому контакті вміщуючи порід і рудного покладу ділянки по видобутку руди, дренажної площі оголення, що забезпечує зниження матеріальних витрат і часу на відпрацьовування запасів руди видобувної ділянки з підвищенням продуктивності видобутку руди, скорочення часу на уведення в експлуатацію дренажної системи, збільшення об'єму дренування води й підвищення надійності системи дренування. Поставлена задача вирішується тим, що у відомому способі розробки крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах з обваленням руди й вміщуючих порід що включає проведення на горизонтах господарських, доставних й бурових виробок, виробок провітрювання, відбійку руди, випуск її й доставку до пунктів розвантаження, проведення дренажних виробок до висячого боку до ділянки з підвищеним водопритоком, згідно з корисною моделлю, по всьому контакті вміщуючих порід з рудним покладом на ділянці по видобутку руди, утворюють дренажну порожнину з оголенням порід висячого боку, через яку дренується вода видобувної ділянки. Вода, що зливається із зазначеної площини оголення через систему дренажних виробок, спрямовується до шахтних водозбірників. При утворенні зазначеної дренажної порожнини виключаються роботи з буріння свердловин і експлуатації їх для осушення ділянки по видобутку руди, забезпечує зниження матеріальних і трудових витрат, виключаються роботи по очищенню виробок від бурового шламу. Наявність у видобувній ділянці дренажної порожнини підвищує надійність системи осушення, знижує матеріальні й трудові витрати й сприяє підвищенню продуктивності видобутку руди з ділянки. У процесі видобутку руди дренажну порожнину можна використати як додаткову компенсаційну виробку, що сприяє якісному дробленню рудного масиву. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображений план розміщення виробок у видобувній ділянці з утворенням дренажної порожнини; на Фіг. 2 - поперечний розріз 1 UA 93114 U 5 10 15 по видобувній ділянці із зображенням утвореної дренажний порожнини: на Фіг. 3 - вертикальна проекція із зображенням площини оголення дренажної порожнини. Технологічна суть і реалізація способу розробки полягає в наступному. Для відпрацьовування рудних запасів видобувної ділянки на горизонті проходять господарчу виробку 1 і з неї проходять доставні виробітки 2, збійки з вентиляційною виробкою 3. З доставної виробки 2 проводять бурові виробки 4, які згодом трансформується у випускні виробітки. Після проведення вентиляційної виробки 3 з її проводять збійку 5, з якої проводять дренажну виробку 6 використовуючи попередньо пройдені з нижнього горизонту рудоперепускну 7, а так само водоперепускну виробку 8. Використовуючи виробітку 6, 7, 8, утворюють дренажну порожнину 9 відомими способами утворення відрізних щілин (на кресленнях не показано) з оголенням порід висячого боку 10. З порожнини 9 вода, що дренується, зливається в підняттєву виробку 8 і далі направляється по виробітках нижнього горизонту в шахтні водозбірники. Після утворення порожнини 9 і початку осушення порід висячого боку у видобувній ділянці з бурових виробок 4 вибурюють свердловини 11 для відбійки руди. Відбиту руду 12 випускають у доставну виробку 2 звідки її відвантажують і доставляють до пунктів розвантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб розробки крутоспадних і похилих рудних родовищ у складних гідрогеологічних умовах з обваленням руди й вміщуючих порід, що включає проведення на горизонтах господарських, доставних, бурових виробок і виробок провітрювання, відбійку руди, випуск її й доставку до пунктів розвантаження, проведення дренажних виробок до висячого боку, до ділянки з підвищеним водопритоком, який відрізняється тим, що із дренажних виробок по всьому контакті вміщуючих порід з рудним покладом на ділянці видобутку руди, утворюють дренажну порожнину з оголенням порід висячого боку, через яку дренується вода видобувної ділянки. 2 UA 93114 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
