Гумова композиція

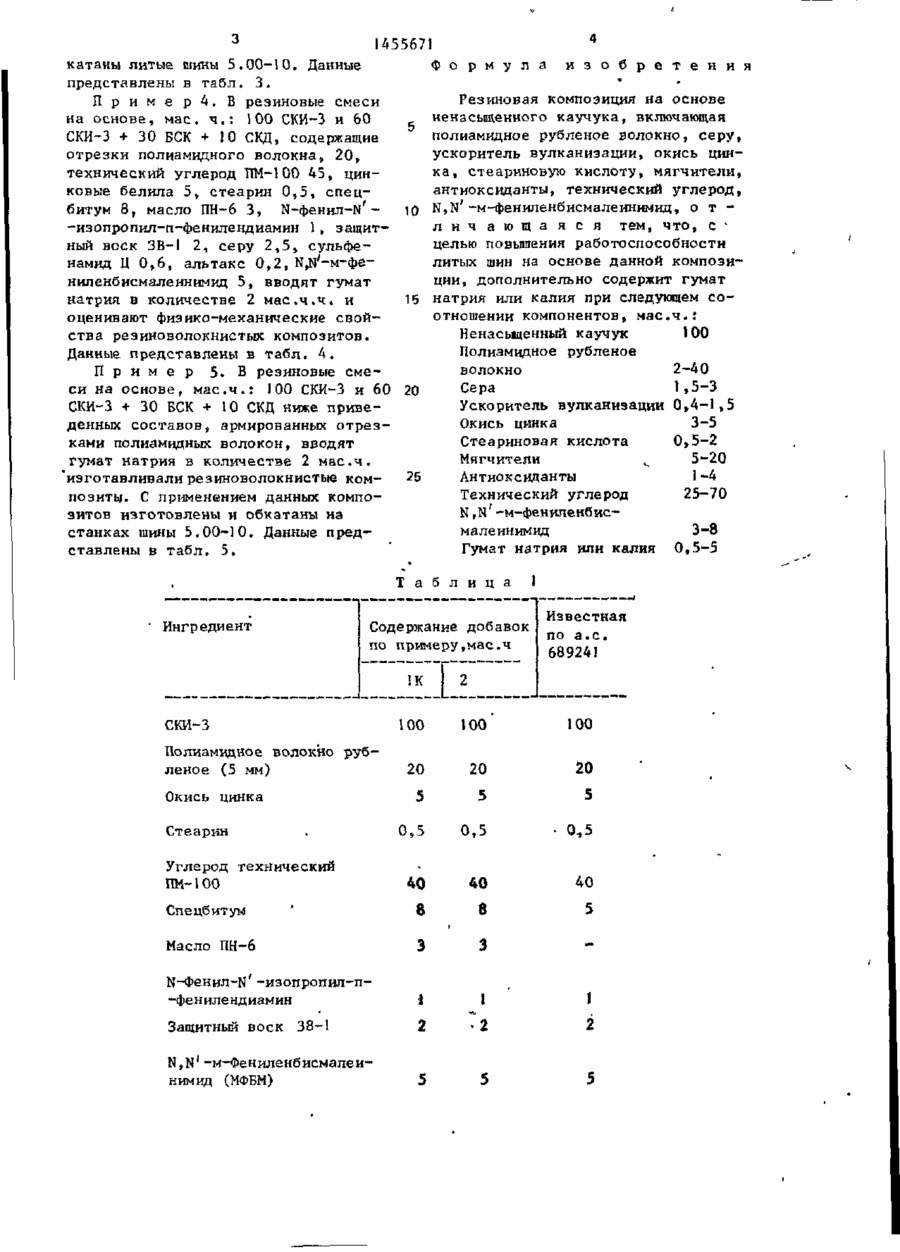

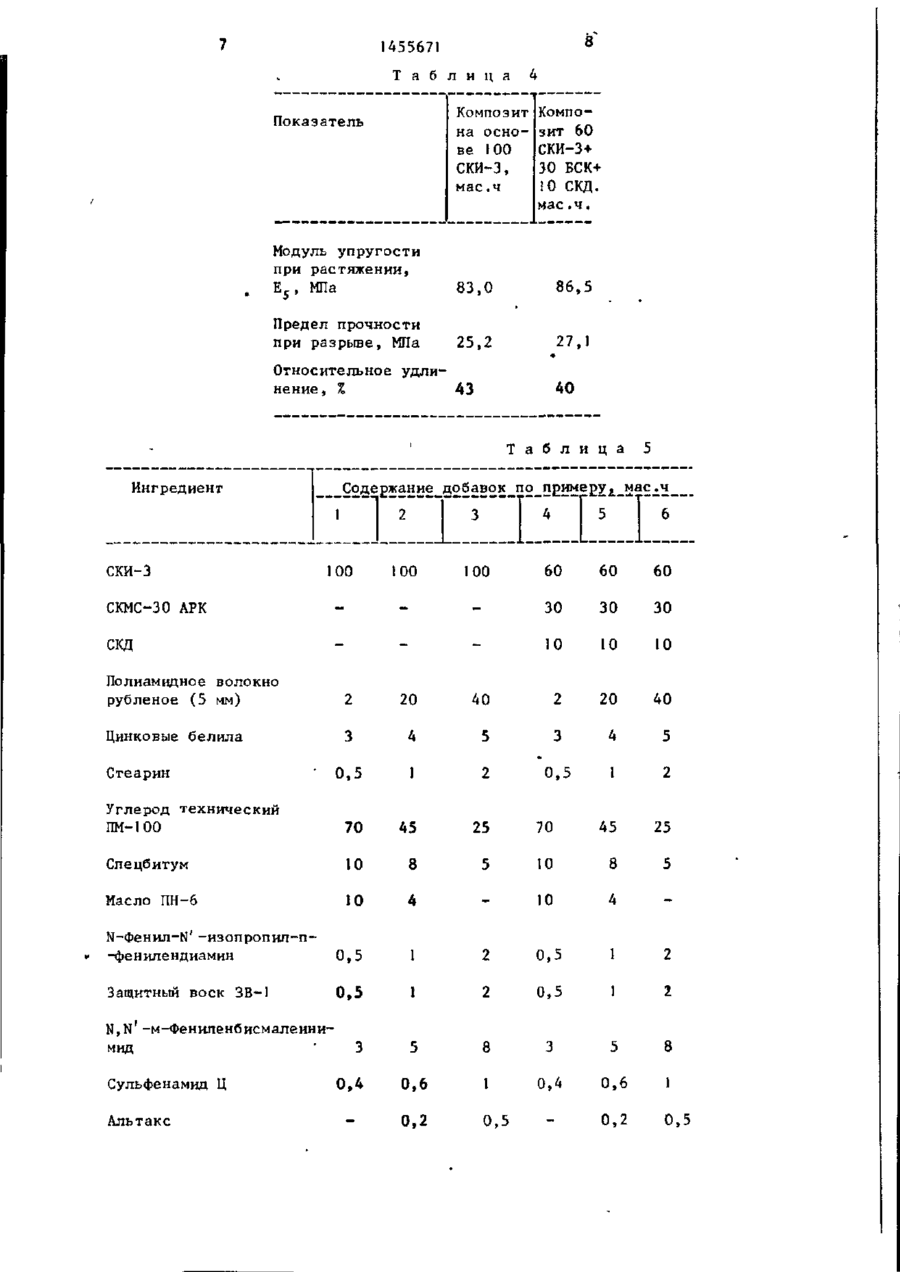

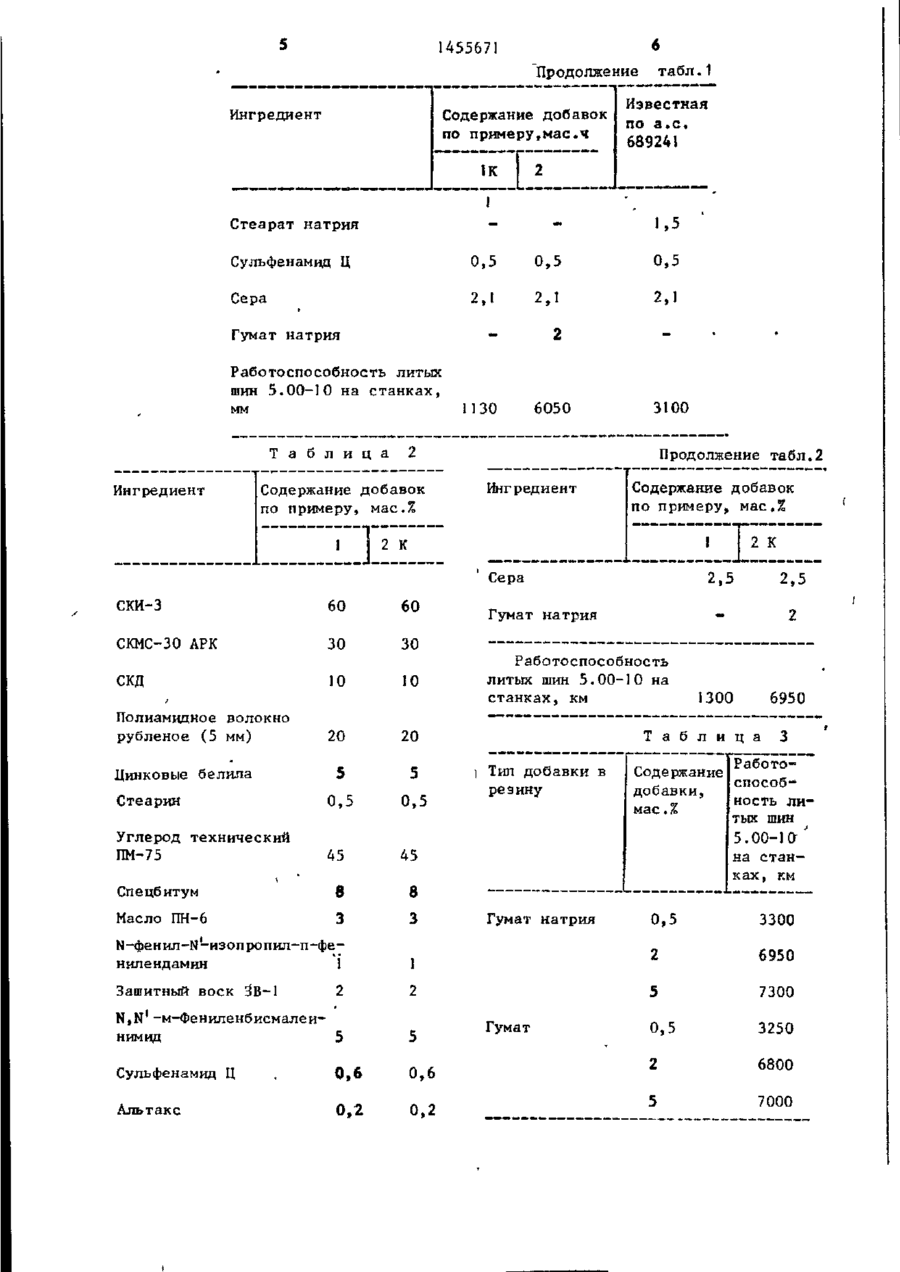

Изобретение относится к шинной промышленности, к изготовлению л и тых шин. Для повышения работоспособности литых шин до 7000 км в резиновую композицию на основе н е насыщенного каучука, включающую, м а с . ч . : полиамидное рубленое в о локно 2-40, серу 1,5-3, ускоритель вулканизации 0 , 4 - 1 , 5 , окись цинка 3-5, стеариновую кислоту 0 , 5 - 2 , мягчители 5-20, антиоксиданты 1-4, технический углерод 25-70, N,N'-м-фениленбисмалеинимид 3-8, вводят г у t мат натрия или калия 0 , 5 - 5 . 5 табл. І 1 Изобретение относится к шинной промышленности - к изготовлению резиновой композиции для литых шин. Цель изобретения - повышение работоспособности литых шин. Согласно изобретению используют гуматы натрия или калия, представляющие собой смешанные соли фенола и органической карбоновой кислоты. Их получают при обработке бурых углей щелочами. П р и м е р 2. Резиновая смесь на основе комбинации каучуков СКИ-3+ СКМС-ЗОАРК + СКД представлена в табл. 2 П р и м е р _J. В резиновые смеси на основе, м а с . ч . : 60 СКИ-3 + 30 СКМС-30 АРК + 1О-СКД , содержащие отрезки п о лиамидного волокна, 20, технический углерод ПМ-75 4 5 , цинковые белила 5, стеарин 0 , 5 , спецбитум 8. Масло ПН—6 3 ,К-фенил-Ы'-изопропил-п-фенилендиамин 1 , защитный воск ЗВ-1 2, серу 2,5, сульфенамид Ц 0 , 6 , альтакс 0,2 ? N,N'- M фениленбисмалеинимид 5, вводят гумат натрия или калия в количестве 0,55 мас.ч., и изготавливают резиноволокнистный композит. С применением данного композита изготовлены и об Работоспособность шин на шинообкатных станках оценивают при скррости 30 км/ ч и нагрузке 330 кг. П р и м е р 1. В табл. 1 приведена резиновая композиция на основе СКИ-3. 4-89 і і1 И 3 145567 катаны литые шины 5.00-10. Данные представлены в табл. 3. П р и м е р А . В резиновые смеси на основе, мае. ч . : 100 СКИ-3 и 60 & СКИ-3 + 30 БСК + 10 СКД, содержащие отрезки полиамидного волокна, 20, технический углерод ПН—100 45, цинковые белила 5, стеарин 0,5, спецбитум 8Т масло ПН-6 3, Ы-фенил-N'- Ю -изопропил-п~фенилендиамин 1, защитный воск ЗВ-1 2, серу 2,5, сульфенамид Ц 0,6, альтакс 0,2, Ії^'-м-фениленбисмалеинимид 5, вводят гумат натрия в количестве 2 мас.ч.ч* и 15 оценивают физико-механические свойства реэиноволокнистьк композитов. Данные представлены в табл. 4. П р и м е р 5. В резиновые смеси на основе, м а с . ч . : I00 СКИ-3 и 60 20 СКИ-3 + 30 БСК + 10 СКД ниже приведенных составов, армированных отрезками полиамидных волокон, вводят гумат натрия в количестве 2 мас.ч. "изготавливали резиноволокнистые ком- 2& позиту. С применением данных композитов изготовлены и обкатаны на станках шины 5.00-10. Данные представлены в табл. 5. Формула Резиновая композиция на основе ненасыщенного каучука, включающая полиамидное рубленое волокно, серу, ускоритель вулканизации, окись цинка, стеариновую кислоту, мягчители, антиоксиданты, технический углерод, N,N'-м-фениленбисмалеинимид, о т л и ч а ю щ а я с я тем, что, с • целью повышения работоспособности литых шин на основе данной композиции, дополнительно содержит гумат натрия или калия при следующем соотношении компонентов, м а с . ч . : Ненасыщенный каучук 100 Полиамидное рубленое волокно 2-40 Сера 1 ,5-3 Ускоритель вулканизации 0,4-1,5 3-5 Окись цинка Стеариновая кислота 0,5-2 Мягчитеяи ^ 5-20 1-4 Антиоксиданты Технический углерод 25-70 N,N'-м-фенилекбис3-8 малеинимид Гумат натрия или калия 0,5-5 Т а б л и ц а Ингредиент и з о б р е т е н и я 1 Содержание добавок по примеру,мас.ч Известная по а.с. 689241 IK I 2 100 100 100 20 20 20 5 5 5 0,5 0,5 • 0,5 40 40 40 8 8 Масло ПН-6 З З N-Фенил-Ы' ~изопропил-п-фенилендиамин Защитный воск 38-1 I 2 1 • 2 N,N'-м-Фениленбисмалеинимид (МФБМ) 5 5 СКИ-3 Полиамидное волокно рубленое (5 мм) Окись цинка Стеарин . Углерод технический ПМ-100 Спецбитум ' 5 145567 Продолжение Ингредиент Содержание добавок по примеру,мас.ч табл.1 Известная по а.с, 689241 1К 1,5 Стеарат натрия Сульфенамид Ц 0,5 0,5 0,5 Сера 2,1 2,1 2,1 2 Гумат натрия Р а б о т о с п о с о б н о с т ь литых шин 5 . 0 0 - 1 0 на с т а н к а х , мм Т а б л и ц а 6050 3100 2 Содержание добавок по примеру, мас.% Ингредиент 1130 Продолжение Ингредиент Содержание добавок по примеру, мас.% 1 Сера ски-з 60 60 СКМС-30 АРК 30 10 10 I [2 К 2,5 2,5 30 екд табл.2 г Полиамидное волокно рубленое (5 мм) 20 5 0,5 0,5 45 45 Спецбитум 8 3 3 1300 6950 8 Масло ГТН-6 2 Работоспособность литых шин 5.00-10 на станках, км 20 5 Гумат натрия Цинковые белила Стеарин Углерод ПМ-75 Т а б л и ц а Тип добавки в ре з ину технический Ы-фенил-Ы-изопропил-п-фенилендамин 1 Гумат натрия 3 РаботоСодержание способдобавки, ность ли мас.% тых шин 5.00-1 а ' на станках, км 0,5 3300 2 6950 5 7300 0,5 3250 Защитный воск ЗВ-1 2 1 2 N,N*-м-Фениленбисмалеинимид 5 5 Сульфенамид Ц 0,6 0,6 2 6800 Альтакс 0,2 0,2 5 7000 Гумат 1455671 Т а б л и ц а 4 Композит Компо Показатель на основе 100 СКИ-3, мас.ч зит 60 СКИ-3+ 30 БСК+ 10 СКД. мае.ч. Модуль упругости при растяжении, Е 5 , МПа 83,0 86,5 Предел прочности при разрыве, МПа 25,2 ^27,1 Относительное удлинение, % 43 40 Т а б л и ц а 5 Содержание )добавок по примеру мас.ч Ингредиент 'I 4 5 6 60 60 60 СКМС-30 АРК 30 30 30 екд 10 10 10 1 СКИ-3 2 і 00 100 100 Полиамидное волокно рубленое (5 мм) 2 20 40 2 20 40 Цинковые белила 3 4 5 3 4 5 0,5 1 2 0,5 1 2 Углерод технический ПМ-100 70 45 25 70 45 25 Спецбитум 10 8 5 10 8 5 Масло ПН-6 10 4 Стеарин 10 Ы-Фенил-N' -изопропил-п-фенилендиамин 0,5 Защитный воск ЗВ-1 N,N -м-Фениленбисмалеинимид ' Сульфенамид Ц Альтакс 4 0,5 1 0,5 1 0,5 1 3 5 8 3 5 8 0,6 I 0,4 0,6 1 0,2 0,5 0,2 0,5 0,4 1455671 10 Продолжение табл,5 Ингредиент Содержание добавок по пр_им Ї2І2.ЛІ с.ч т_'_' 5 6 ZJ П И Ы Сера 1.5 2,5 3 1.5 2,5 3 Гумат натрия 0,5 2 5 0,5 2 5 Работоспособность литых шин 5.00-10 на станках, мм ' 3500 6080 6985 Составитель Н. Лузина Редактор Л. Герасимова Техред Л.Олийнык 3900 7050 7700 Корректор Г, Решетник Заказ 137/ДСП Тираж 295 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
