Спосіб розробки рудних родовищ

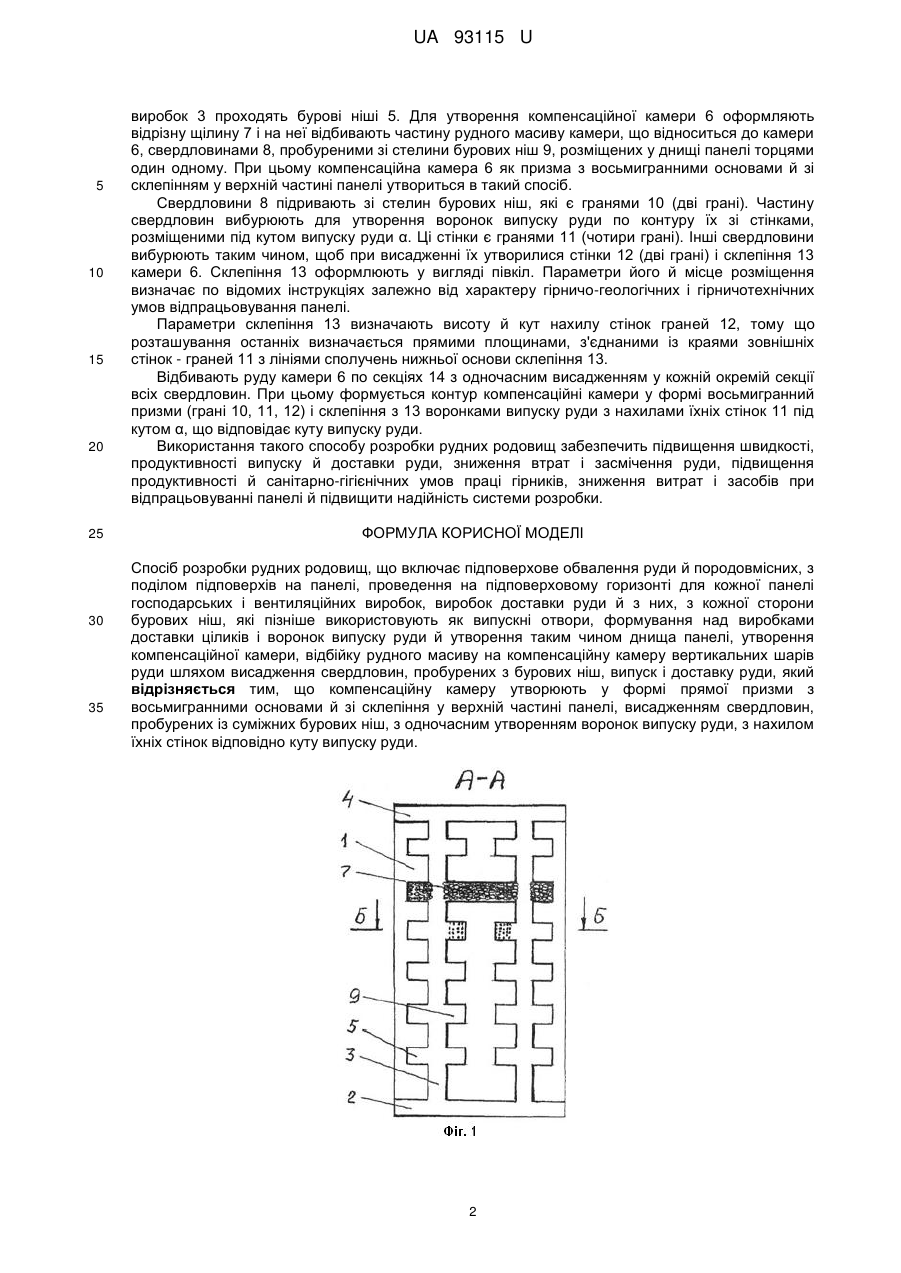

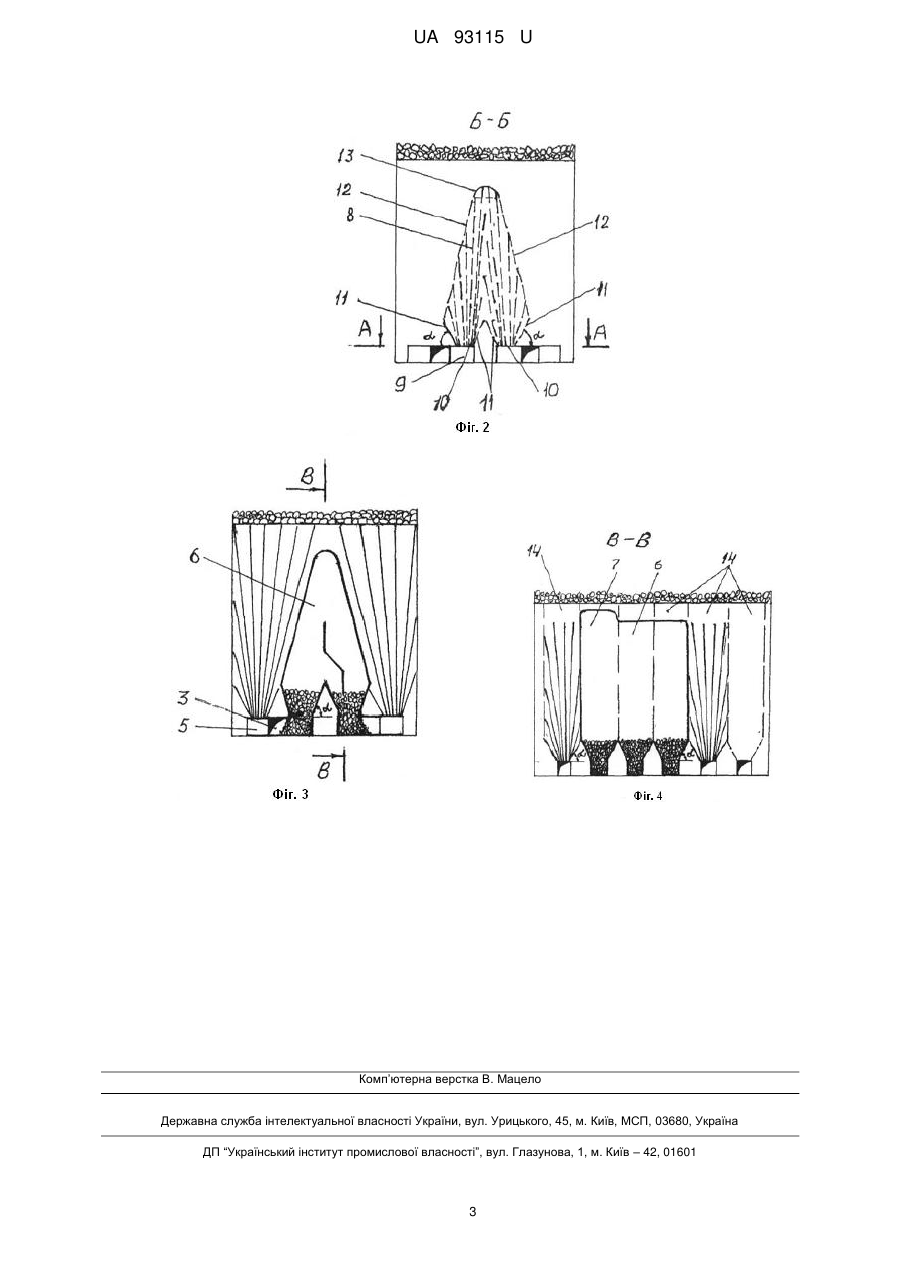

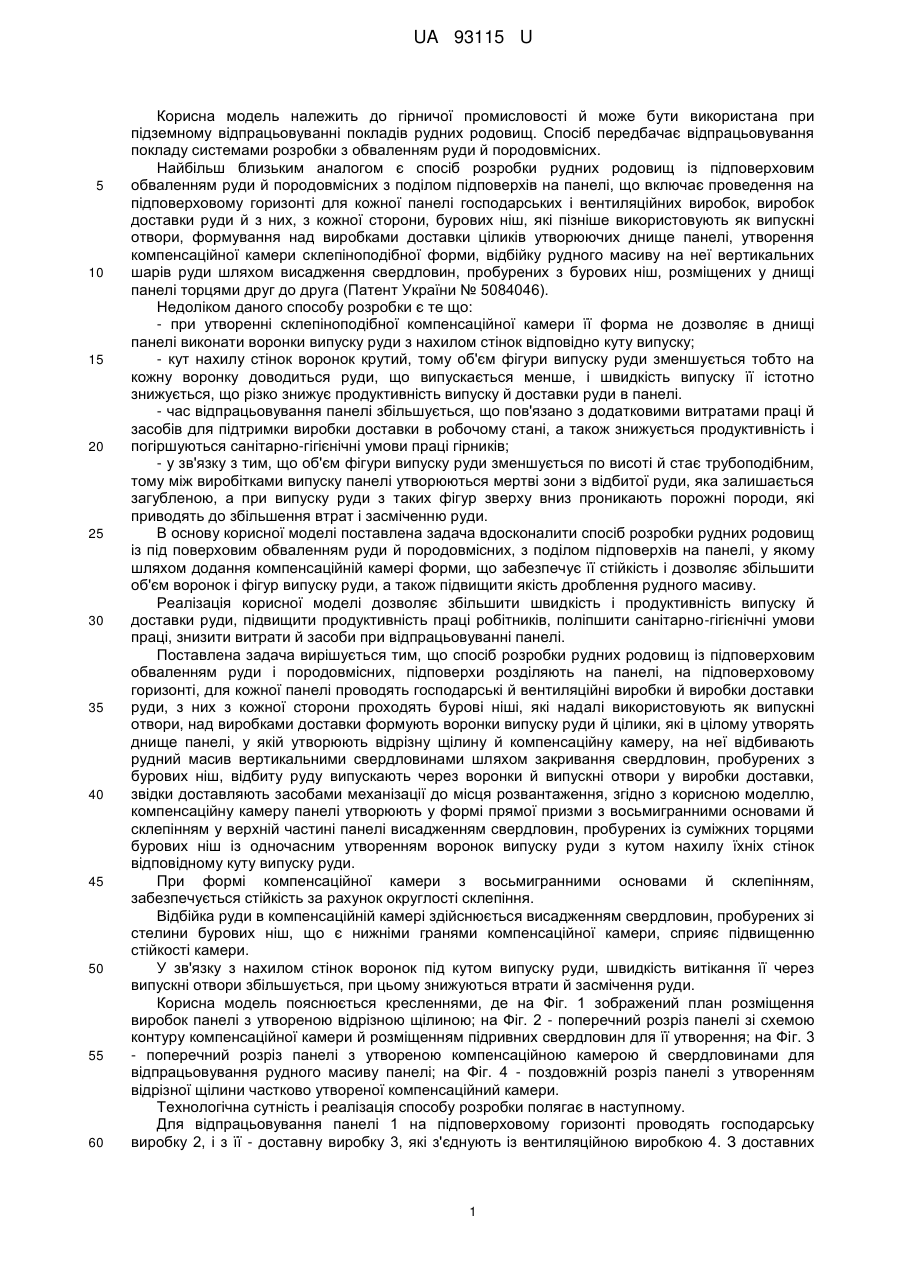

Реферат: Спосіб розробки рудних родовищ включає підповерхове обвалення руди й породовмісних, з поділом підповерхів на панелі, проведення на підповерховому горизонті, для кожної панелі господарських і вентиляційних виробок, виробок доставки руди й з них, з кожної сторони бурових ніш, які пізніше використовують як випускні отвори, формування над виробками доставки ціликів і воронок випуску руди й утворення таким чином днища панелі, утворення компенсаційної камери, відбійку рудного масиву на компенсаційну камеру вертикальних шарів руди шляхом висадження свердловин, пробурених з бурових ніш, випуск і доставку руди. Компенсаційну камеру утворюють у формі прямої призми з восьмигранними основами й зі склепіння у верхній частині панелі, висадженням свердловин, пробурених із суміжних бурових ніш, з одночасним утворенням воронок випуску руди, з нахилом їхніх стінок відповідно куту випуску руди. UA 93115 U (12) UA 93115 U UA 93115 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості й може бути використана при підземному відпрацьовуванні покладів рудних родовищ. Спосіб передбачає відпрацьовування покладу системами розробки з обваленням руди й породовмісних. Найбільш близьким аналогом є спосіб розробки рудних родовищ із підповерховим обваленням руди й породовмісних з поділом підповерхів на панелі, що включає проведення на підповерховому горизонті для кожної панелі господарських і вентиляційних виробок, виробок доставки руди й з них, з кожної сторони, бурових ніш, які пізніше використовують як випускні отвори, формування над виробками доставки ціликів утворюючих днище панелі, утворення компенсаційної камери склепіноподібної форми, відбійку рудного масиву на неї вертикальних шарів руди шляхом висадження свердловин, пробурених з бурових ніш, розміщених у днищі панелі торцями друг до друга (Патент України № 5084046). Недоліком даного способу розробки є те що: - при утворенні склепіноподібної компенсаційної камери її форма не дозволяє в днищі панелі виконати воронки випуску руди з нахилом стінок відповідно куту випуску; - кут нахилу стінок воронок крутий, тому об'єм фігури випуску руди зменшується тобто на кожну воронку доводиться руди, що випускається менше, і швидкість випуску її істотно знижується, що різко знижує продуктивність випуску й доставки руди в панелі. - час відпрацьовування панелі збільшується, що пов'язано з додатковими витратами праці й засобів для підтримки виробки доставки в робочому стані, а також знижується продуктивність і погіршуються санітарно-гігієнічні умови праці гірників; - у зв'язку з тим, що об'єм фігури випуску руди зменшується по висоті й стає трубоподібним, тому між виробітками випуску панелі утворюються мертві зони з відбитої руди, яка залишається загубленою, а при випуску руди з таких фігур зверху вниз проникають порожні породи, які приводять до збільшення втрат і засміченню руди. В основу корисної моделі поставлена задача вдосконалити спосіб розробки рудних родовищ із під поверховим обваленням руди й породовмісних, з поділом підповерхів на панелі, у якому шляхом додання компенсаційній камері форми, що забезпечує її стійкість і дозволяє збільшити об'єм воронок і фігур випуску руди, а також підвищити якість дроблення рудного масиву. Реалізація корисної моделі дозволяє збільшити швидкість і продуктивність випуску й доставки руди, підвищити продуктивність праці робітників, поліпшити санітарно-гігієнічні умови праці, знизити витрати й засоби при відпрацьовуванні панелі. Поставлена задача вирішується тим, що спосіб розробки рудних родовищ із підповерховим обваленням руди і породовмісних, підповерхи розділяють на панелі, на підповерховому горизонті, для кожної панелі проводять господарські й вентиляційні виробки й виробки доставки руди, з них з кожної сторони проходять бурові ніші, які надалі використовують як випускні отвори, над виробками доставки формують воронки випуску руди й цілики, які в цілому утворять днище панелі, у якій утворюють відрізну щілину й компенсаційну камеру, на неї відбивають рудний масив вертикальними свердловинами шляхом закривання свердловин, пробурених з бурових ніш, відбиту руду випускають через воронки й випускні отвори у виробки доставки, звідки доставляють засобами механізації до місця розвантаження, згідно з корисною моделлю, компенсаційну камеру панелі утворюють у формі прямої призми з восьмигранними основами й склепінням у верхній частині панелі висадженням свердловин, пробурених із суміжних торцями бурових ніш із одночасним утворенням воронок випуску руди з кутом нахилу їхніх стінок відповідному куту випуску руди. При формі компенсаційної камери з восьмигранними основами й склепінням, забезпечується стійкість за рахунок округлості склепіння. Відбійка руди в компенсаційній камері здійснюється висадженням свердловин, пробурених зі стелини бурових ніш, що є нижніми гранями компенсаційної камери, сприяє підвищенню стійкості камери. У зв'язку з нахилом стінок воронок під кутом випуску руди, швидкість витікання її через випускні отвори збільшується, при цьому знижуються втрати й засмічення руди. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображений план розміщення виробок панелі з утвореною відрізною щілиною; на Фіг. 2 - поперечний розріз панелі зі схемою контуру компенсаційної камери й розміщенням підривних свердловин для її утворення; на Фіг. 3 - поперечний розріз панелі з утвореною компенсаційною камерою й свердловинами для відпрацьовування рудного масиву панелі; на Фіг. 4 - поздовжній розріз панелі з утворенням відрізної щілини частково утвореної компенсаційний камери. Технологічна сутність і реалізація способу розробки полягає в наступному. Для відпрацьовування панелі 1 на підповерховому горизонті проводять господарську виробку 2, і з її - доставну виробку 3, які з'єднують із вентиляційною виробкою 4. З доставних 1 UA 93115 U 5 10 15 20 25 30 35 виробок 3 проходять бурові ніші 5. Для утворення компенсаційної камери 6 оформляють відрізну щілину 7 і на неї відбивають частину рудного масиву камери, що відноситься до камери 6, свердловинами 8, пробуреними зі стелини бурових ніш 9, розміщених у днищі панелі торцями один одному. При цьому компенсаційна камера 6 як призма з восьмигранними основами й зі склепінням у верхній частині панелі утвориться в такий спосіб. Свердловини 8 підривають зі стелин бурових ніш, які є гранями 10 (дві грані). Частину свердловин вибурюють для утворення воронок випуску руди по контуру їх зі стінками, розміщеними під кутом випуску руди α. Ці стінки є гранями 11 (чотири грані). Інші свердловини вибурюють таким чином, щоб при висадженні їх утворилися стінки 12 (дві грані) і склепіння 13 камери 6. Склепіння 13 оформлюють у вигляді півкіл. Параметри його й місце розміщення визначає по відомих інструкціях залежно від характеру гірничо-геологічних і гірничотехнічних умов відпрацьовування панелі. Параметри склепіння 13 визначають висоту й кут нахилу стінок граней 12, тому що розташування останніх визначається прямими площинами, з'єднаними із краями зовнішніх стінок - граней 11 з лініями сполучень нижньої основи склепіння 13. Відбивають руду камери 6 по секціях 14 з одночасним висадженням у кожній окремій секції всіх свердловин. При цьому формується контур компенсаційні камери у формі восьмигранний призми (грані 10, 11, 12) і склепіння з 13 воронками випуску руди з нахилами їхніх стінок 11 під кутом α, що відповідає куту випуску руди. Використання такого способу розробки рудних родовищ забезпечить підвищення швидкості, продуктивності випуску й доставки руди, зниження втрат і засмічення руди, підвищення продуктивності й санітарно-гігієнічних умов праці гірників, зниження витрат і засобів при відпрацьовуванні панелі й підвищити надійність системи розробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб розробки рудних родовищ, що включає підповерхове обвалення руди й породовмісних, з поділом підповерхів на панелі, проведення на підповерховому горизонті для кожної панелі господарських і вентиляційних виробок, виробок доставки руди й з них, з кожної сторони бурових ніш, які пізніше використовують як випускні отвори, формування над виробками доставки ціликів і воронок випуску руди й утворення таким чином днища панелі, утворення компенсаційної камери, відбійку рудного масиву на компенсаційну камеру вертикальних шарів руди шляхом висадження свердловин, пробурених з бурових ніш, випуск і доставку руди, який відрізняється тим, що компенсаційну камеру утворюють у формі прямої призми з восьмигранними основами й зі склепіння у верхній частині панелі, висадженням свердловин, пробурених із суміжних бурових ніш, з одночасним утворенням воронок випуску руди, з нахилом їхніх стінок відповідно куту випуску руди. 2 UA 93115 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
