Мастика полімерна віброзвукопоглинальна “вібромаст”

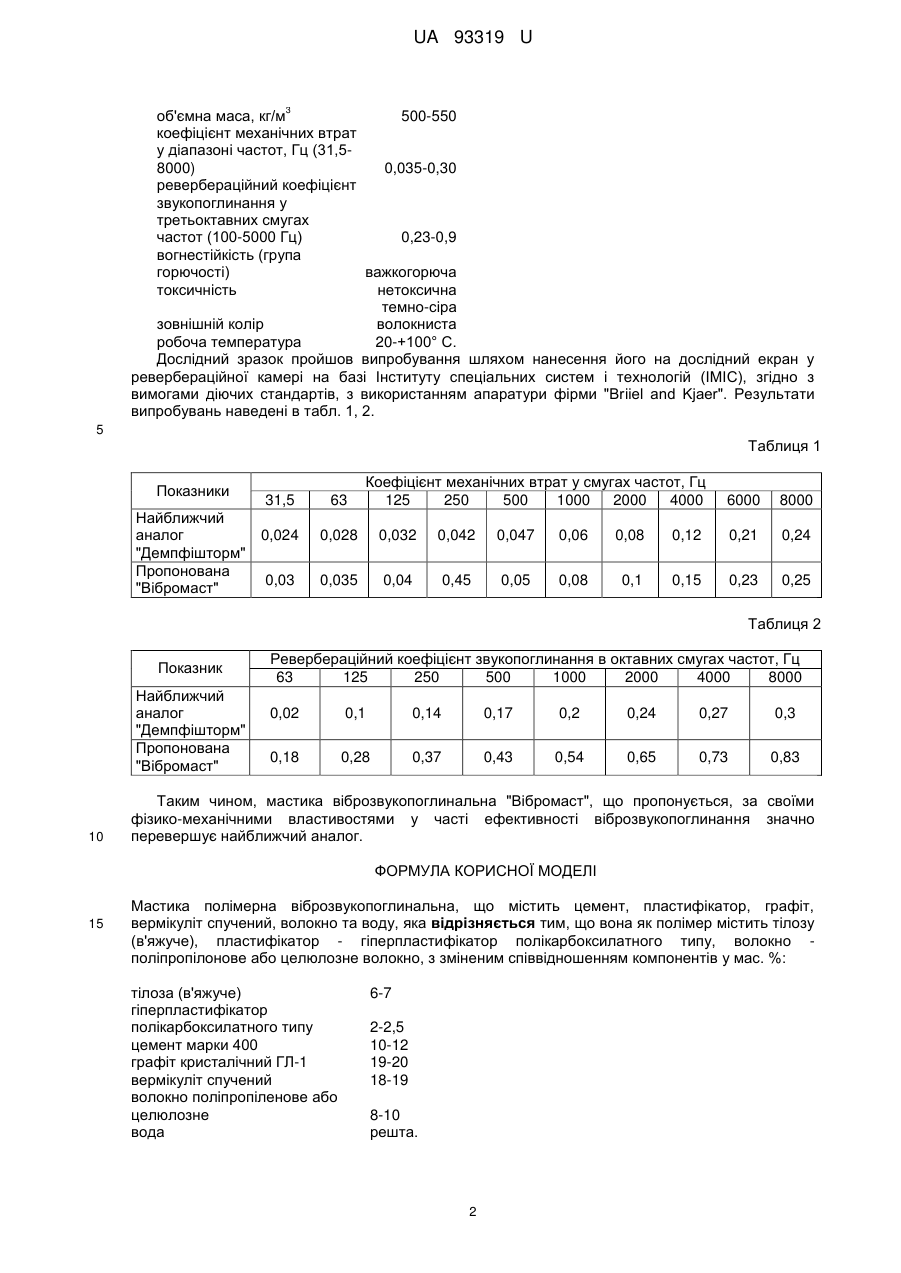

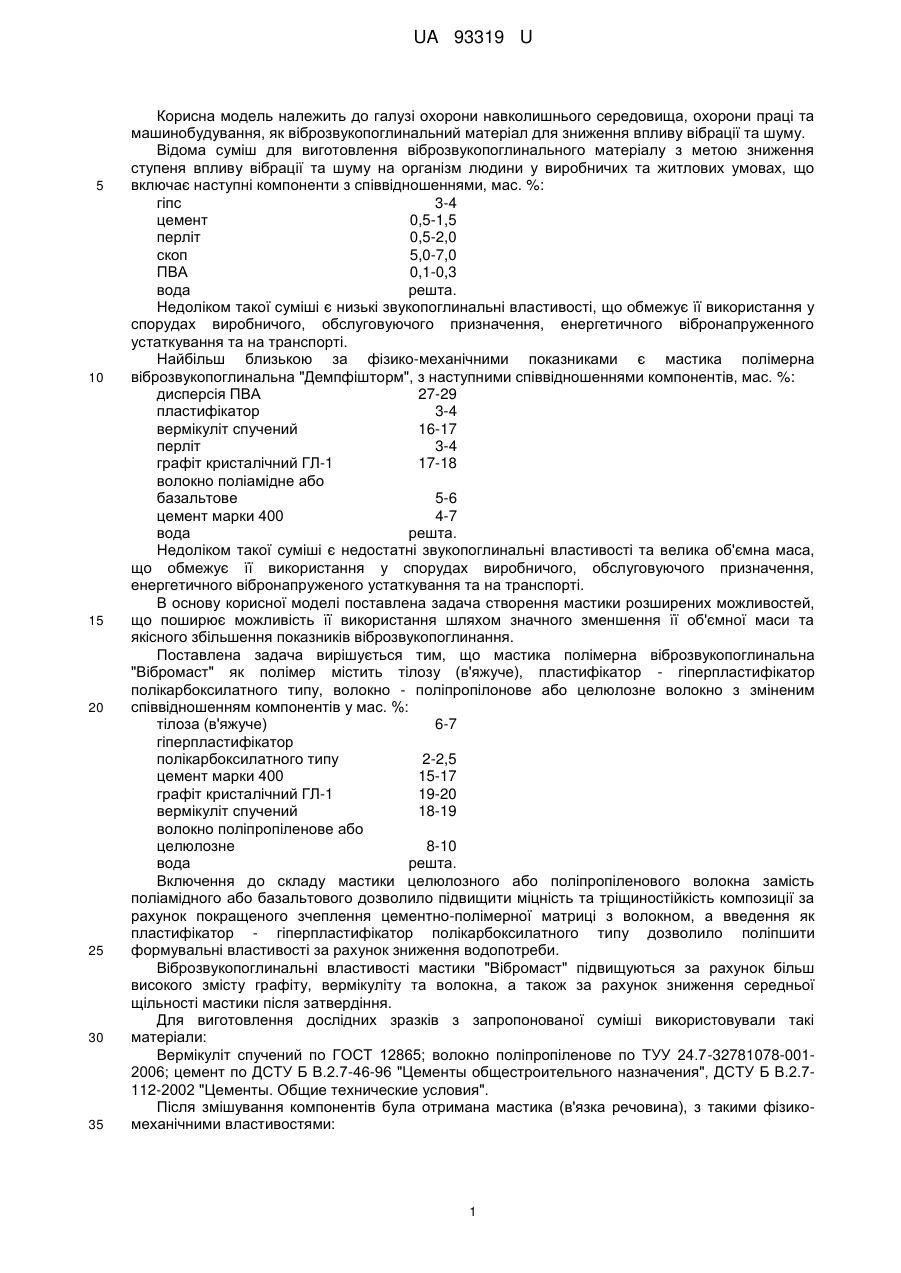

Реферат: Мастика полімерна віброзвукопоглинальна містить цемент, пластифікатор, графіт, вермікуліт спучений, волокно та воду. Як полімер містить тілозу (в'яжуче), пластифікатор гіперпластифікатор полікарбоксилатного типу, волокно - поліпропілонове або целюлозне волокно. UA 93319 U (12) UA 93319 U UA 93319 U 5 10 15 20 25 30 35 Корисна модель належить до галузі охорони навколишнього середовища, охорони праці та машинобудування, як віброзвукопоглинальний матеріал для зниження впливу вібрації та шуму. Відома суміш для виготовлення віброзвукопоглинального матеріалу з метою зниження ступеня впливу вібрації та шуму на організм людини у виробничих та житлових умовах, що включає наступні компоненти з співвідношеннями, мас. %: гіпс 3-4 цемент 0,5-1,5 перліт 0,5-2,0 скоп 5,0-7,0 ПВА 0,1-0,3 вода решта. Недоліком такої суміші є низькі звукопоглинальні властивості, що обмежує її використання у спорудах виробничого, обслуговуючого призначення, енергетичного вібронапруженного устаткування та на транспорті. Найбільш близькою за фізико-механічними показниками є мастика полімерна віброзвукопоглинальна "Демпфішторм", з наступними співвідношеннями компонентів, мас. %: дисперсія ПВА 27-29 пластифікатор 3-4 вермікуліт спучений 16-17 перліт 3-4 графіт кристалічний ГЛ-1 17-18 волокно поліамідне або базальтове 5-6 цемент марки 400 4-7 вода решта. Недоліком такої суміші є недостатні звукопоглинальні властивості та велика об'ємна маса, що обмежує її використання у спорудах виробничого, обслуговуючого призначення, енергетичного вібронапруженого устаткування та на транспорті. В основу корисної моделі поставлена задача створення мастики розширених можливостей, що поширює можливість її використання шляхом значного зменшення її об'ємної маси та якісного збільшення показників віброзвукопоглинання. Поставлена задача вирішується тим, що мастика полімерна віброзвукопоглинальна "Вібромаст" як полімер містить тілозу (в'яжуче), пластифікатор - гіперпластифікатор полікарбоксилатного типу, волокно - поліпропілонове або целюлозне волокно з зміненим співвідношенням компонентів у мас. %: тілоза (в'яжуче) 6-7 гіперпластифікатор полікарбоксилатного типу 2-2,5 цемент марки 400 15-17 графіт кристалічний ГЛ-1 19-20 вермікуліт спучений 18-19 волокно поліпропіленове або целюлозне 8-10 вода решта. Включення до складу мастики целюлозного або поліпропіленового волокна замість поліамідного або базальтового дозволило підвищити міцність та тріщиностійкість композиції за рахунок покращеного зчеплення цементно-полімерної матриці з волокном, а введення як пластифікатор - гіперпластифікатор полікарбоксилатного типу дозволило поліпшити формувальні властивості за рахунок зниження водопотреби. Віброзвукопоглинальні властивості мастики "Вібромаст" підвищуються за рахунок більш високого змісту графіту, вермікуліту та волокна, а також за рахунок зниження середньої щільності мастики після затвердіння. Для виготовлення дослідних зразків з запропонованої суміші використовували такі матеріали: Вермікуліт спучений по ГОСТ 12865; волокно поліпропіленове по ТУУ 24.7-32781078-0012006; цемент по ДСТУ Б В.2.7-46-96 "Цементы общестроительного назначения", ДСТУ Б В.2.7112-2002 "Цементы. Общие технические условия". Після змішування компонентів була отримана мастика (в'язка речовина), з такими фізикомеханічними властивостями: 1 UA 93319 U 3 об'ємна маса, кг/м 500-550 коефіцієнт механічних втрат у діапазоні частот, Гц (31,58000) 0,035-0,30 ревербераційний коефіцієнт звукопоглинання у третьоктавних смугах частот (100-5000 Гц) 0,23-0,9 вогнестійкість (група горючості) важкогорюча токсичність нетоксична темно-сіра зовнішній колір волокниста робоча температура 20-+100° С. Дослідний зразок пройшов випробування шляхом нанесення його на дослідний екран у ревербераційної камері на базі Інституту спеціальних систем і технологій (ІМІС), згідно з вимогами діючих стандартів, з використанням апаратури фірми "Briiel and Kjaer". Результати випробувань наведені в табл. 1, 2. 5 Таблиця 1 Показники Найближчий аналог "Демпфішторм" Пропонована "Вібромаст" Коефіцієнт механічних втрат у смугах частот, Гц 125 250 500 1000 2000 4000 31,5 63 0,024 0,028 0,032 0,042 0,047 0,06 0,08 0,03 0,035 0,04 0,45 0,05 0,08 0,1 6000 8000 0,12 0,21 0,24 0,15 0,23 0,25 Таблиця 2 Показник Найближчий аналог "Демпфішторм" Пропонована "Вібромаст" 10 Ревербераційний коефіцієнт звукопоглинання в октавних смугах частот, Гц 63 125 250 500 1000 2000 4000 8000 0,02 0,1 0,14 0,17 0,2 0,24 0,27 0,3 0,18 0,28 0,37 0,43 0,54 0,65 0,73 0,83 Таким чином, мастика віброзвукопоглинальна "Вібромаст", що пропонується, за своїми фізико-механічними властивостями у часті ефективності віброзвукопоглинання значно перевершує найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Мастика полімерна віброзвукопоглинальна, що містить цемент, пластифікатор, графіт, вермікуліт спучений, волокно та воду, яка відрізняється тим, що вона як полімер містить тілозу (в'яжуче), пластифікатор - гіперпластифікатор полікарбоксилатного типу, волокно поліпропілонове або целюлозне волокно, з зміненим співвідношенням компонентів у мас. %: тілоза (в'яжуче) гіперпластифікатор полікарбоксилатного типу цемент марки 400 графіт кристалічний ГЛ-1 вермікуліт спучений волокно поліпропіленове або целюлозне вода 6-7 2-2,5 10-12 19-20 18-19 8-10 решта. 2 UA 93319 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
