Робоче обладнання для демонтажу блоків

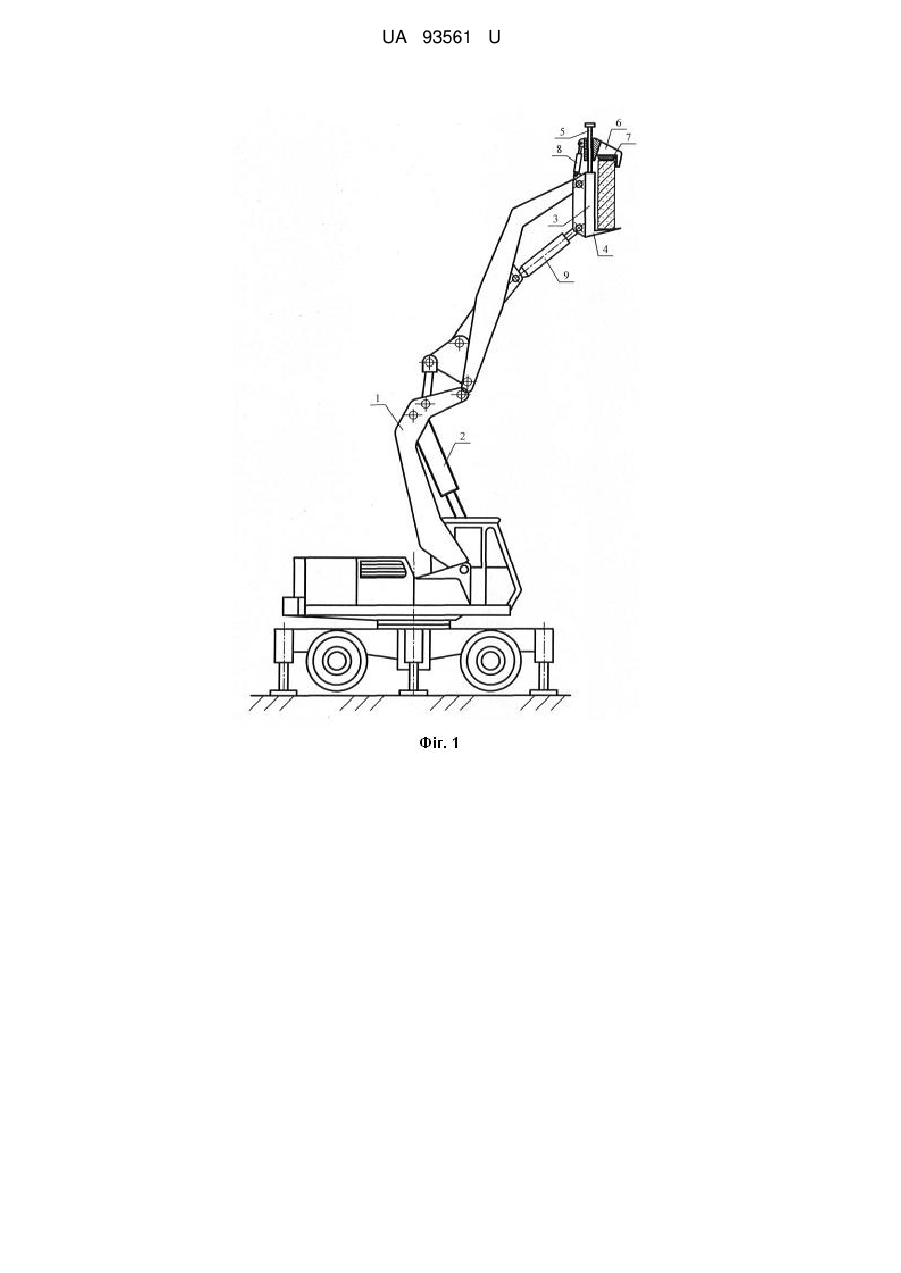

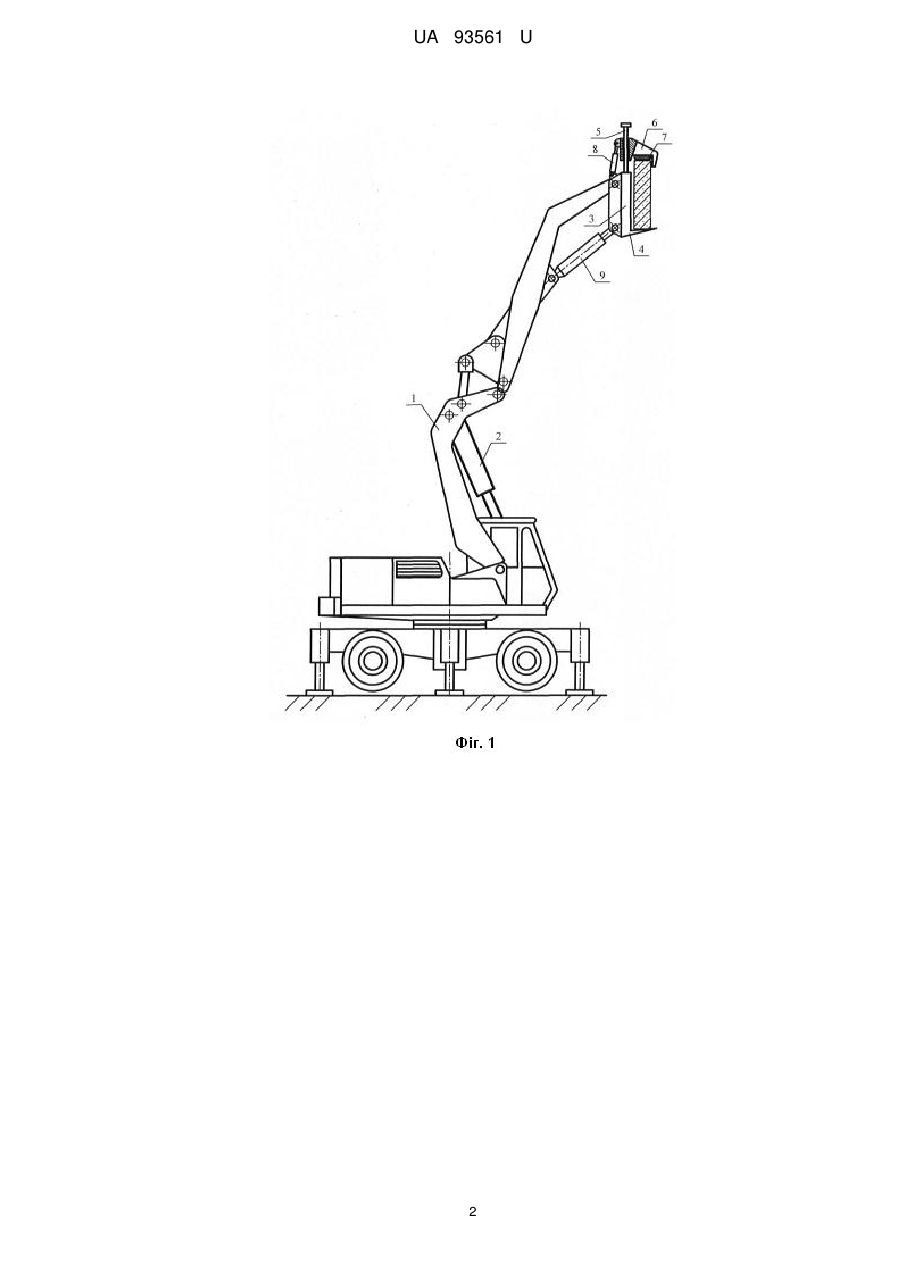

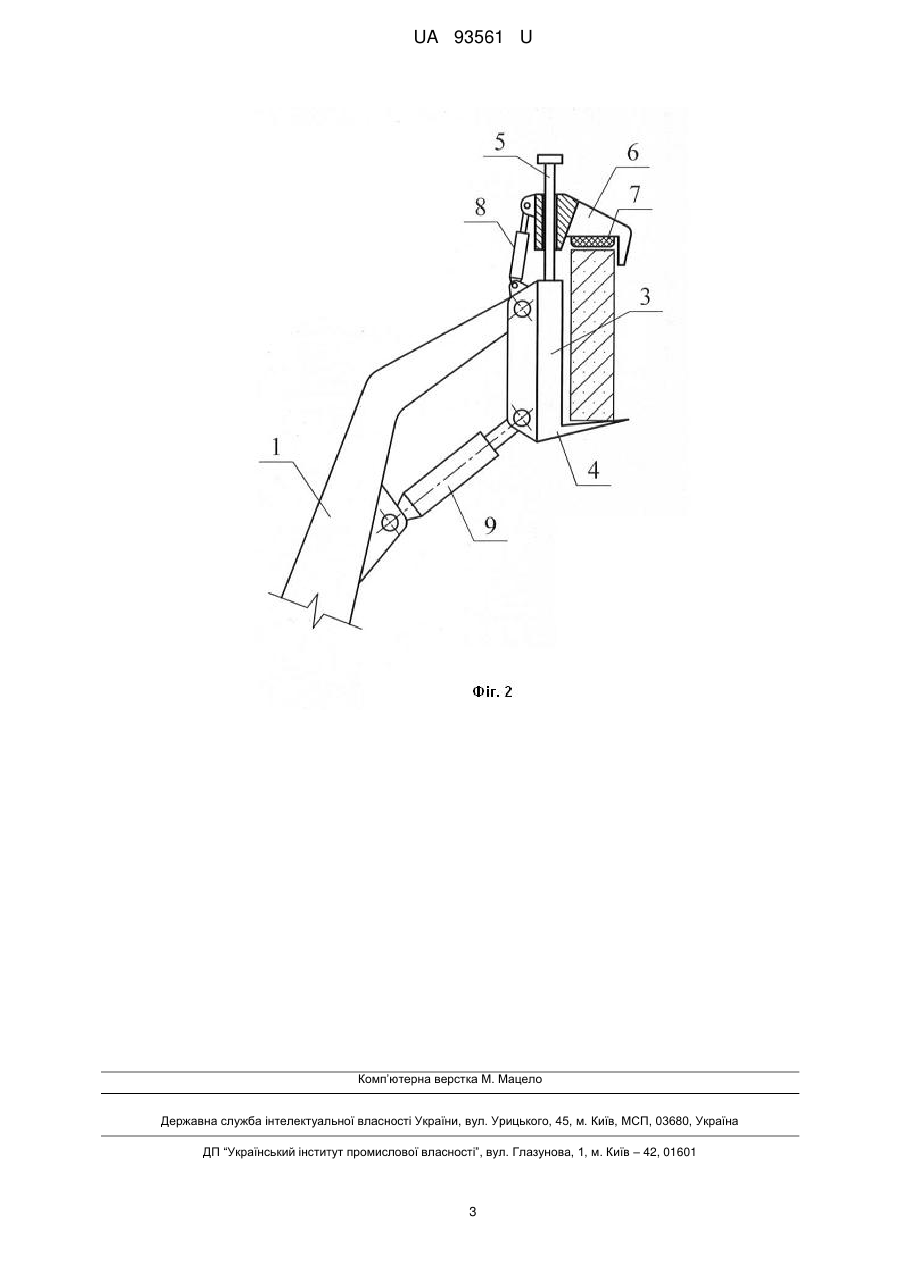

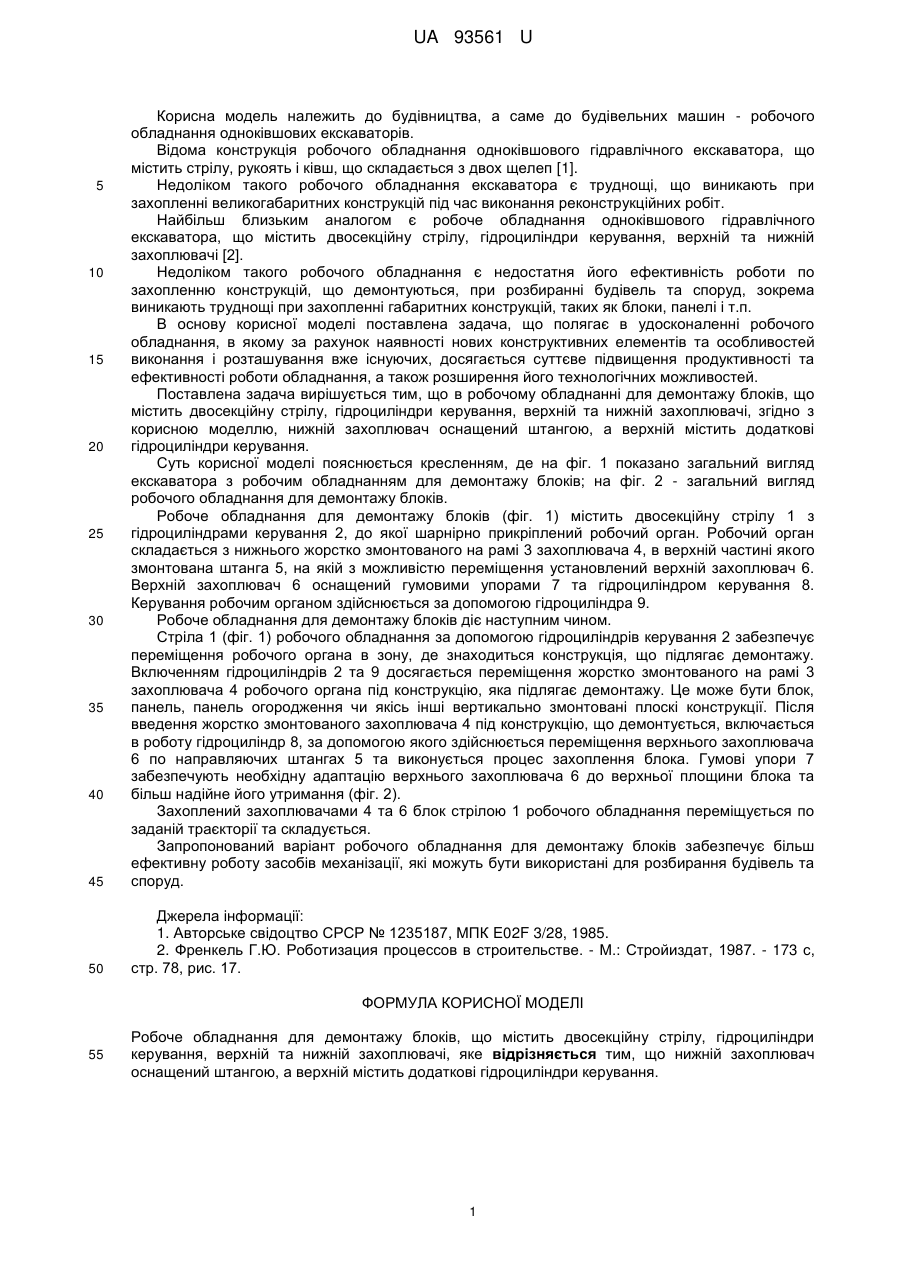

Реферат: Робоче обладнання для демонтажу блоків містить двосекційну стрілу, гідроциліндри керування, верхній та нижній захоплювачі. Нижній захоплювач оснащений штангою, верхній містить додаткові гідроциліндри керування. UA 93561 U (54) РОБОЧЕ ОБЛАДНАННЯ ДЛЯ ДЕМОНТАЖУ БЛОКІВ UA 93561 U UA 93561 U 45 Корисна модель належить до будівництва, а саме до будівельних машин - робочого обладнання одноківшових екскаваторів. Відома конструкція робочого обладнання одноківшового гідравлічного екскаватора, що містить стрілу, рукоять і ківш, що складається з двох щелеп [1]. Недоліком такого робочого обладнання екскаватора є труднощі, що виникають при захопленні великогабаритних конструкцій під час виконання реконструкційних робіт. Найбільш близьким аналогом є робоче обладнання одноківшового гідравлічного екскаватора, що містить двосекційну стрілу, гідроциліндри керування, верхній та нижній захоплювачі [2]. Недоліком такого робочого обладнання є недостатня його ефективність роботи по захопленню конструкцій, що демонтуються, при розбиранні будівель та споруд, зокрема виникають труднощі при захопленні габаритних конструкцій, таких як блоки, панелі і т.п. В основу корисної моделі поставлена задача, що полягає в удосконаленні робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи обладнання, а також розширення його технологічних можливостей. Поставлена задача вирішується тим, що в робочому обладнанні для демонтажу блоків, що містить двосекційну стрілу, гідроциліндри керування, верхній та нижній захоплювачі, згідно з корисною моделлю, нижній захоплювач оснащений штангою, а верхній містить додаткові гідроциліндри керування. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано загальний вигляд екскаватора з робочим обладнанням для демонтажу блоків; на фіг. 2 - загальний вигляд робочого обладнання для демонтажу блоків. Робоче обладнання для демонтажу блоків (фіг. 1) містить двосекційну стрілу 1 з гідроциліндрами керування 2, до якої шарнірно прикріплений робочий орган. Робочий орган складається з нижнього жорстко змонтованого на рамі 3 захоплювача 4, в верхній частині якого змонтована штанга 5, на якій з можливістю переміщення установлений верхній захоплювач 6. Верхній захоплювач 6 оснащений гумовими упорами 7 та гідроциліндром керування 8. Керування робочим органом здійснюється за допомогою гідроциліндра 9. Робоче обладнання для демонтажу блоків діє наступним чином. Стріла 1 (фіг. 1) робочого обладнання за допомогою гідроциліндрів керування 2 забезпечує переміщення робочого органа в зону, де знаходиться конструкція, що підлягає демонтажу. Включенням гідроциліндрів 2 та 9 досягається переміщення жорстко змонтованого на рамі 3 захоплювача 4 робочого органа під конструкцію, яка підлягає демонтажу. Це може бути блок, панель, панель огородження чи якісь інші вертикально змонтовані плоскі конструкції. Після введення жорстко змонтованого захоплювача 4 під конструкцію, що демонтується, включається в роботу гідроциліндр 8, за допомогою якого здійснюється переміщення верхнього захоплювача 6 по направляючих штангах 5 та виконується процес захоплення блока. Гумові упори 7 забезпечують необхідну адаптацію верхнього захоплювача 6 до верхньої площини блока та більш надійне його утримання (фіг. 2). Захоплений захоплювачами 4 та 6 блок стрілою 1 робочого обладнання переміщується по заданій траєкторії та складується. Запропонований варіант робочого обладнання для демонтажу блоків забезпечує більш ефективну роботу засобів механізації, які можуть бути використані для розбирання будівель та споруд. 50 Джерела інформації: 1. Авторське свідоцтво СРСР № 1235187, МПК E02F 3/28, 1985. 2. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - 173 с, стр. 78, рис. 17. 5 10 15 20 25 30 35 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Робоче обладнання для демонтажу блоків, що містить двосекційну стрілу, гідроциліндри керування, верхній та нижній захоплювачі, яке відрізняється тим, що нижній захоплювач оснащений штангою, а верхній містить додаткові гідроциліндри керування. 1 UA 93561 U 2 UA 93561 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
