Спосіб переробки рідких органічних відходів

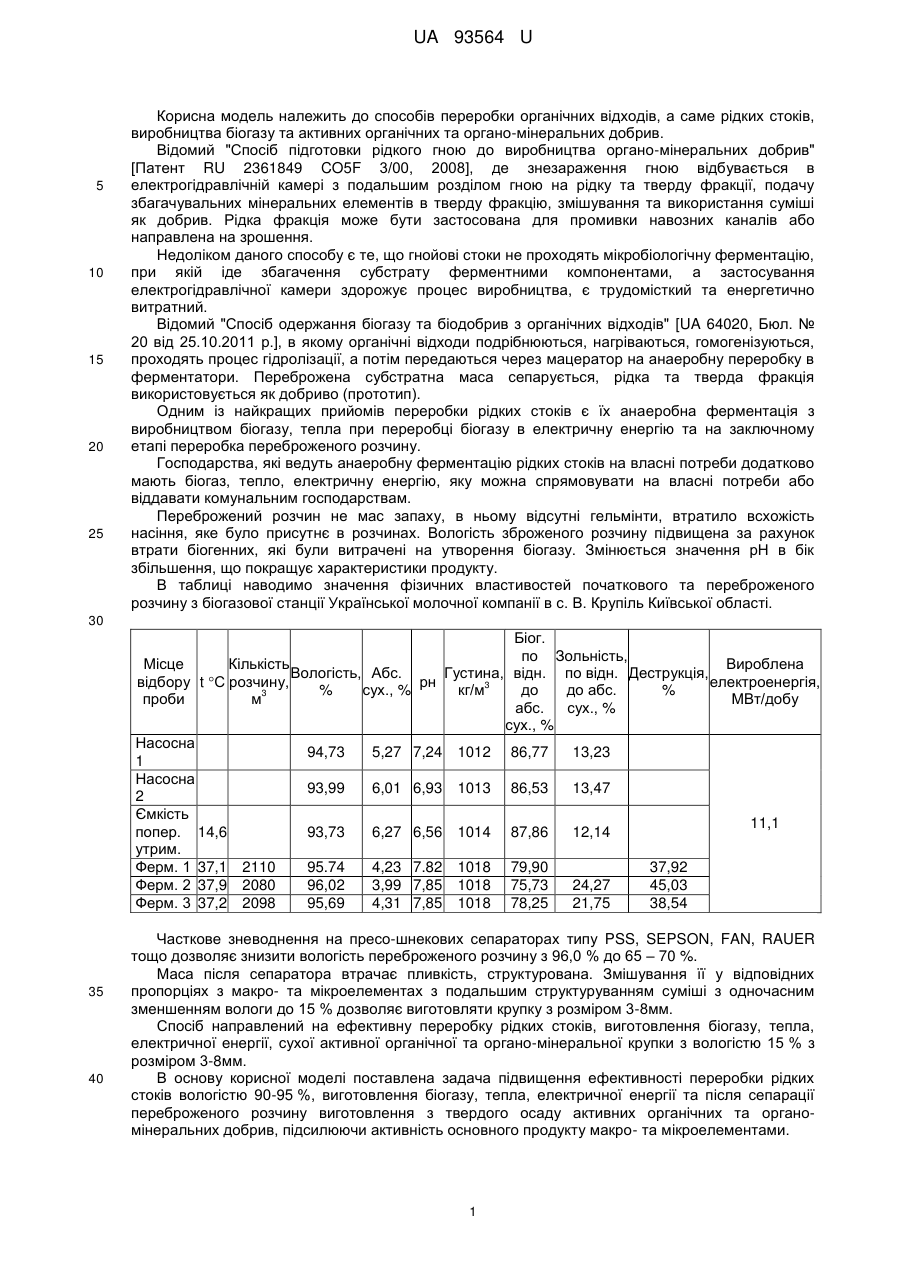

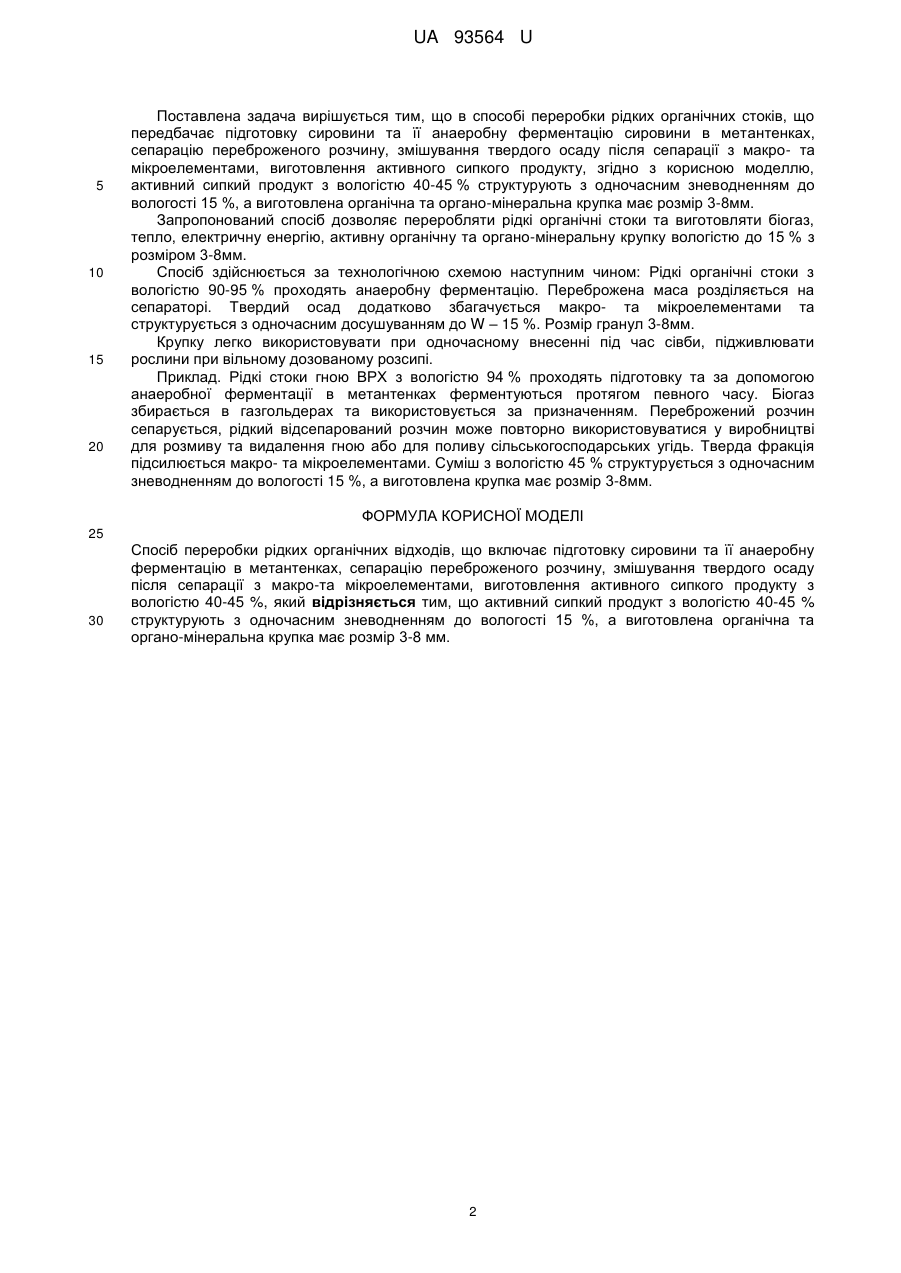

Реферат: Спосіб переробки рідких органічних відходів включає підготовку сировини та її анаеробну ферментацію в метантенках, сепарацію переброженого розчину, змішування твердого осаду після сепарації з макро-та мікроелементами. Здійснюють виготовлення активного сипкого продукту, який структурують з одночасним зневодненням. UA 93564 U (12) UA 93564 U UA 93564 U 5 10 15 20 25 Корисна модель належить до способів переробки органічних відходів, а саме рідких стоків, виробництва біогазу та активних органічних та органо-мінеральних добрив. Відомий "Спосіб підготовки рідкого гною до виробництва органо-мінеральних добрив" [Патент RU 2361849 CO5F 3/00, 2008], де знезараження гною відбувається в електрогідравлічній камері з подальшим розділом гною на рідку та тверду фракції, подачу збагачувальних мінеральних елементів в тверду фракцію, змішування та використання суміші як добрив. Рідка фракція може бути застосована для промивки навозних каналів або направлена на зрошення. Недоліком даного способу є те, що гнойові стоки не проходять мікробіологічну ферментацію, при якій іде збагачення субстрату ферментними компонентами, а застосування електрогідравлічної камери здорожує процес виробництва, є трудомісткий та енергетично витратний. Відомий "Спосіб одержання біогазу та біодобрив з органічних відходів" [UA 64020, Бюл. № 20 від 25.10.2011 р.], в якому органічні відходи подрібнюються, нагріваються, гомогенізуються, проходять процес гідролізації, а потім передаються через мацератор на анаеробну переробку в ферментатори. Переброжена субстратна маса сепарується, рідка та тверда фракція використовується як добриво (прототип). Одним із найкращих прийомів переробки рідких стоків є їх анаеробна ферментація з виробництвом біогазу, тепла при переробці біогазу в електричну енергію та на заключному етапі переробка переброженого розчину. Господарства, які ведуть анаеробну ферментацію рідких стоків на власні потреби додатково мають біогаз, тепло, електричну енергію, яку можна спрямовувати на власні потреби або віддавати комунальним господарствам. Переброжений розчин не мас запаху, в ньому відсутні гельмінти, втратило всхожість насіння, яке було присутнє в розчинах. Вологість зброженого розчину підвищена за рахунок втрати біогенних, які були витрачені на утворення біогазу. Змінюється значення рН в бік збільшення, що покращує характеристики продукту. В таблиці наводимо значення фізичних властивостей початкового та переброженого розчину з біогазової станції Української молочної компанії в с. В. Крупіль Київської області. 30 Біог. по Зольність, Місце Кількість Вироблена Вологість, Абс. Густина, відн. по відн. Деструкція, відбору t С розчину, рн електроенергія, 3 % сух., % кг/м до до абс. % 3 проби м МВт/добу абс. сух., % сух., % Насосна 94,73 5,27 7,24 1012 86,77 13,23 1 Насосна 93,99 6,01 6,93 1013 86,53 13,47 2 Ємкість 11,1 попер. 14,6 93,73 6,27 6,56 1014 87,86 12,14 утрим. Ферм. 1 37,1 2110 95.74 4,23 7.82 1018 79,90 37,92 Ферм. 2 37,9 2080 96,02 3,99 7,85 1018 75,73 24,27 45,03 Ферм. 3 37,2 2098 95,69 4,31 7,85 1018 78,25 21,75 38,54 35 40 Часткове зневоднення на пресо-шнекових сепараторах типу PSS, SEPSON, FAN, RAUER тощо дозволяє знизити вологість переброженого розчину з 96,0 % до 65 – 70 %. Маса після сепаратора втрачає пливкість, структурована. Змішування її у відповідних пропорціях з макро- та мікроелементах з подальшим структуруванням суміші з одночасним зменшенням вологи до 15 % дозволяє виготовляти крупку з розміром 3-8мм. Спосіб направлений на ефективну переробку рідких стоків, виготовлення біогазу, тепла, електричної енергії, сухої активної органічної та органо-мінеральної крупки з вологістю 15 % з розміром 3-8мм. В основу корисної моделі поставлена задача підвищення ефективності переробки рідких стоків вологістю 90-95 %, виготовлення біогазу, тепла, електричної енергії та після сепарації переброженого розчину виготовлення з твердого осаду активних органічних та органомінеральних добрив, підсилюючи активність основного продукту макро- та мікроелементами. 1 UA 93564 U 5 10 15 20 Поставлена задача вирішується тим, що в способі переробки рідких органічних стоків, що передбачає підготовку сировини та її анаеробну ферментацію сировини в метантенках, сепарацію переброженого розчину, змішування твердого осаду після сепарації з макро- та мікроелементами, виготовлення активного сипкого продукту, згідно з корисною моделлю, активний сипкий продукт з вологістю 40-45 % структурують з одночасним зневодненням до вологості 15 %, а виготовлена органічна та органо-мінеральна крупка має розмір 3-8мм. Запропонований спосіб дозволяє переробляти рідкі органічні стоки та виготовляти біогаз, тепло, електричну енергію, активну органічну та органо-мінеральну крупку вологістю до 15 % з розміром 3-8мм. Спосіб здійснюється за технологічною схемою наступним чином: Рідкі органічні стоки з вологістю 90-95 % проходять анаеробну ферментацію. Переброжена маса розділяється на сепараторі. Твердий осад додатково збагачується макро- та мікроелементами та структурується з одночасним досушуванням до W – 15 %. Розмір гранул 3-8мм. Крупку легко використовувати при одночасному внесенні під час сівби, підживлювати рослини при вільному дозованому розсипі. Приклад. Рідкі стоки гною ВРХ з вологістю 94 % проходять підготовку та за допомогою анаеробної ферментації в метантенках ферментуються протягом певного часу. Біогаз збирається в газгольдерах та використовується за призначенням. Переброжений розчин сепарується, рідкий відсепарований розчин може повторно використовуватися у виробництві для розмиву та видалення гною або для поливу сільськогосподарських угідь. Тверда фракція підсилюється макро- та мікроелементами. Суміш з вологістю 45 % структурується з одночасним зневодненням до вологості 15 %, а виготовлена крупка має розмір 3-8мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб переробки рідких органічних відходів, що включає підготовку сировини та її анаеробну ферментацію в метантенках, сепарацію переброженого розчину, змішування твердого осаду після сепарації з макро-та мікроелементами, виготовлення активного сипкого продукту з вологістю 40-45 %, який відрізняється тим, що активний сипкий продукт з вологістю 40-45 % структурують з одночасним зневодненням до вологості 15 %, а виготовлена органічна та органо-мінеральна крупка має розмір 3-8 мм. 2 UA 93564 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
