Вібраційна щокова дробарка

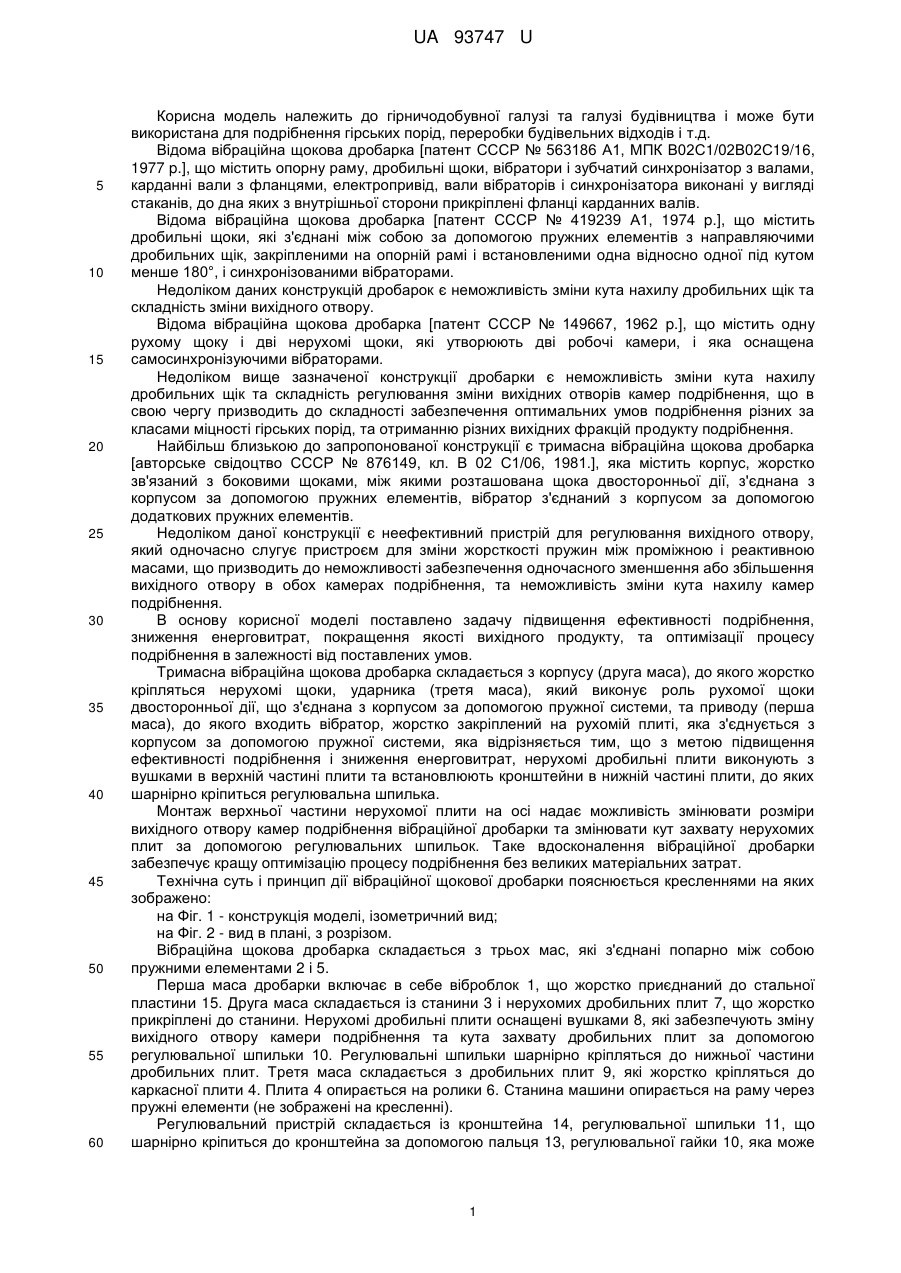

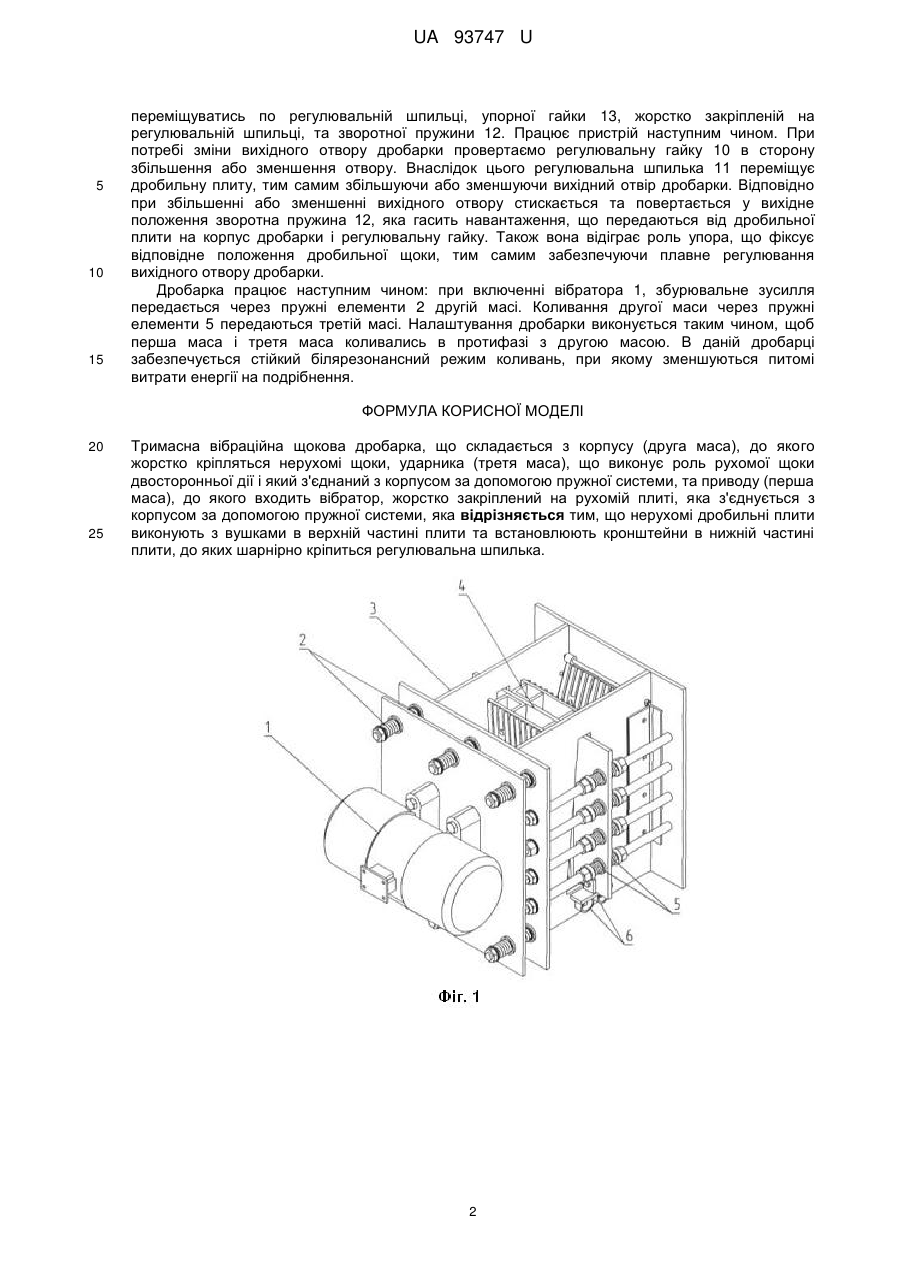

Реферат: UA 93747 U UA 93747 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничодобувної галузі та галузі будівництва і може бути використана для подрібнення гірських порід, переробки будівельних відходів і т.д. Відома вібраційна щокова дробарка [патент СССР № 563186 А1, МПК В02С1/02В02С19/16, 1977 p.], що містить опорну раму, дробильні щоки, вібратори і зубчатий синхронізатор з валами, карданні вали з фланцями, електропривід, вали вібраторів і синхронізатора виконані у вигляді стаканів, до дна яких з внутрішньої сторони прикріплені фланці карданних валів. Відома вібраційна щокова дробарка [патент СССР № 419239 А1, 1974 p.], що містить дробильні щоки, які з'єднані між собою за допомогою пружних елементів з направляючими дробильних щік, закріпленими на опорній рамі і встановленими одна відносно одної під кутом менше 180°, і синхронізованими вібраторами. Недоліком даних конструкцій дробарок є неможливість зміни кута нахилу дробильних щік та складність зміни вихідного отвору. Відома вібраційна щокова дробарка [патент СССР № 149667, 1962 p.], що містить одну рухому щоку і дві нерухомі щоки, які утворюють дві робочі камери, і яка оснащена самосинхронізуючими вібраторами. Недоліком вище зазначеної конструкції дробарки є неможливість зміни кута нахилу дробильних щік та складність регулювання зміни вихідних отворів камер подрібнення, що в свою чергу призводить до складності забезпечення оптимальних умов подрібнення різних за класами міцності гірських порід, та отриманню різних вихідних фракцій продукту подрібнення. Найбільш близькою до запропонованої конструкції є тримасна вібраційна щокова дробарка [авторське свідоцтво СССР № 876149, кл. В 02 С1/06, 1981.], яка містить корпус, жорстко зв'язаний з боковими щоками, між якими розташована щока двосторонньої дії, з'єднана з корпусом за допомогою пружних елементів, вібратор з'єднаний з корпусом за допомогою додаткових пружних елементів. Недоліком даної конструкції є неефективний пристрій для регулювання вихідного отвору, який одночасно слугує пристроєм для зміни жорсткості пружин між проміжною і реактивною масами, що призводить до неможливості забезпечення одночасного зменшення або збільшення вихідного отвору в обох камерах подрібнення, та неможливість зміни кута нахилу камер подрібнення. В основу корисної моделі поставлено задачу підвищення ефективності подрібнення, зниження енерговитрат, покращення якості вихідного продукту, та оптимізації процесу подрібнення в залежності від поставлених умов. Тримасна вібраційна щокова дробарка складається з корпусу (друга маса), до якого жорстко кріпляться нерухомі щоки, ударника (третя маса), який виконує роль рухомої щоки двосторонньої дії, що з'єднана з корпусом за допомогою пружної системи, та приводу (перша маса), до якого входить вібратор, жорстко закріплений на рухомій плиті, яка з'єднується з корпусом за допомогою пружної системи, яка відрізняється тим, що з метою підвищення ефективності подрібнення і зниження енерговитрат, нерухомі дробильні плити виконують з вушками в верхній частині плити та встановлюють кронштейни в нижній частині плити, до яких шарнірно кріпиться регулювальна шпилька. Монтаж верхньої частини нерухомої плити на осі надає можливість змінювати розміри вихідного отвору камер подрібнення вібраційної дробарки та змінювати кут захвату нерухомих плит за допомогою регулювальних шпильок. Таке вдосконалення вібраційної дробарки забезпечує кращу оптимізацію процесу подрібнення без великих матеріальних затрат. Технічна суть і принцип дії вібраційної щокової дробарки пояснюється кресленнями на яких зображено: на Фіг. 1 - конструкція моделі, ізометричний вид; на Фіг. 2 - вид в плані, з розрізом. Вібраційна щокова дробарка складається з трьох мас, які з'єднані попарно між собою пружними елементами 2 і 5. Перша маса дробарки включає в себе віброблок 1, що жорстко приєднаний до стальної пластини 15. Друга маса складається із станини 3 і нерухомих дробильних плит 7, що жорстко прикріплені до станини. Нерухомі дробильні плити оснащені вушками 8, які забезпечують зміну вихідного отвору камери подрібнення та кута захвату дробильних плит за допомогою регулювальної шпильки 10. Регулювальні шпильки шарнірно кріпляться до нижньої частини дробильних плит. Третя маса складається з дробильних плит 9, які жорстко кріпляться до каркасної плити 4. Плита 4 опирається на ролики 6. Станина машини опирається на раму через пружні елементи (не зображені на кресленні). Регулювальний пристрій складається із кронштейна 14, регулювальної шпильки 11, що шарнірно кріпиться до кронштейна за допомогою пальця 13, регулювальної гайки 10, яка може 1 UA 93747 U 5 10 15 переміщуватись по регулювальній шпильці, упорної гайки 13, жорстко закріпленій на регулювальній шпильці, та зворотної пружини 12. Працює пристрій наступним чином. При потребі зміни вихідного отвору дробарки провертаємо регулювальну гайку 10 в сторону збільшення або зменшення отвору. Внаслідок цього регулювальна шпилька 11 переміщує дробильну плиту, тим самим збільшуючи або зменшуючи вихідний отвір дробарки. Відповідно при збільшенні або зменшенні вихідного отвору стискається та повертається у вихідне положення зворотна пружина 12, яка гасить навантаження, що передаються від дробильної плити на корпус дробарки і регулювальну гайку. Також вона відіграє роль упора, що фіксує відповідне положення дробильної щоки, тим самим забезпечуючи плавне регулювання вихідного отвору дробарки. Дробарка працює наступним чином: при включенні вібратора 1, збурювальне зусилля передається через пружні елементи 2 другій масі. Коливання другої маси через пружні елементи 5 передаються третій масі. Налаштування дробарки виконується таким чином, щоб перша маса і третя маса коливались в протифазі з другою масою. В даній дробарці забезпечується стійкий білярезонансний режим коливань, при якому зменшуються питомі витрати енергії на подрібнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Тримасна вібраційна щокова дробарка, що складається з корпусу (друга маса), до якого жорстко кріпляться нерухомі щоки, ударника (третя маса), що виконує роль рухомої щоки двосторонньої дії і який з'єднаний з корпусом за допомогою пружної системи, та приводу (перша маса), до якого входить вібратор, жорстко закріплений на рухомій плиті, яка з'єднується з корпусом за допомогою пружної системи, яка відрізняється тим, що нерухомі дробильні плити виконують з вушками в верхній частині плити та встановлюють кронштейни в нижній частині плити, до яких шарнірно кріпиться регулювальна шпилька. 2 UA 93747 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
