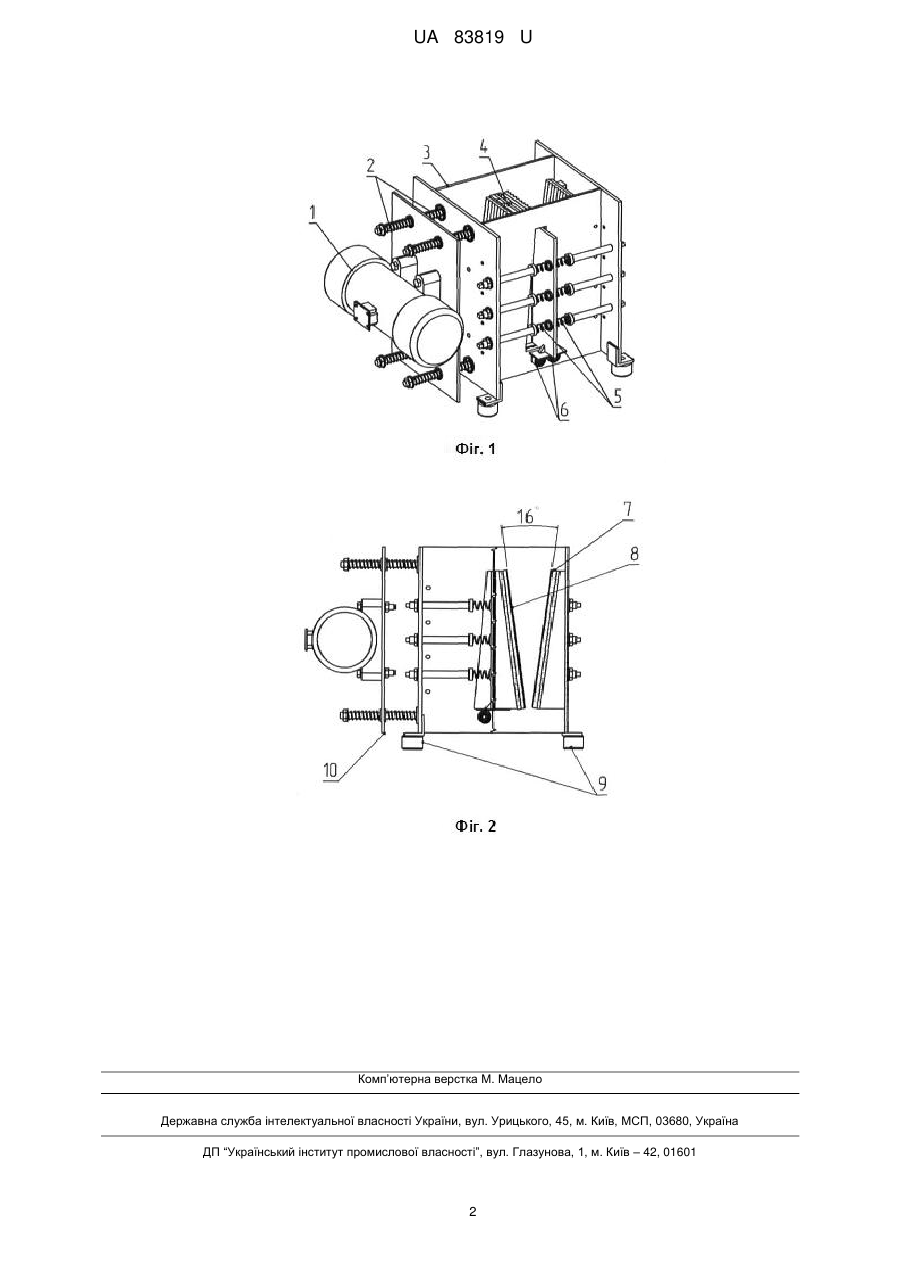

Тримасна вібраційна щокова дробарка

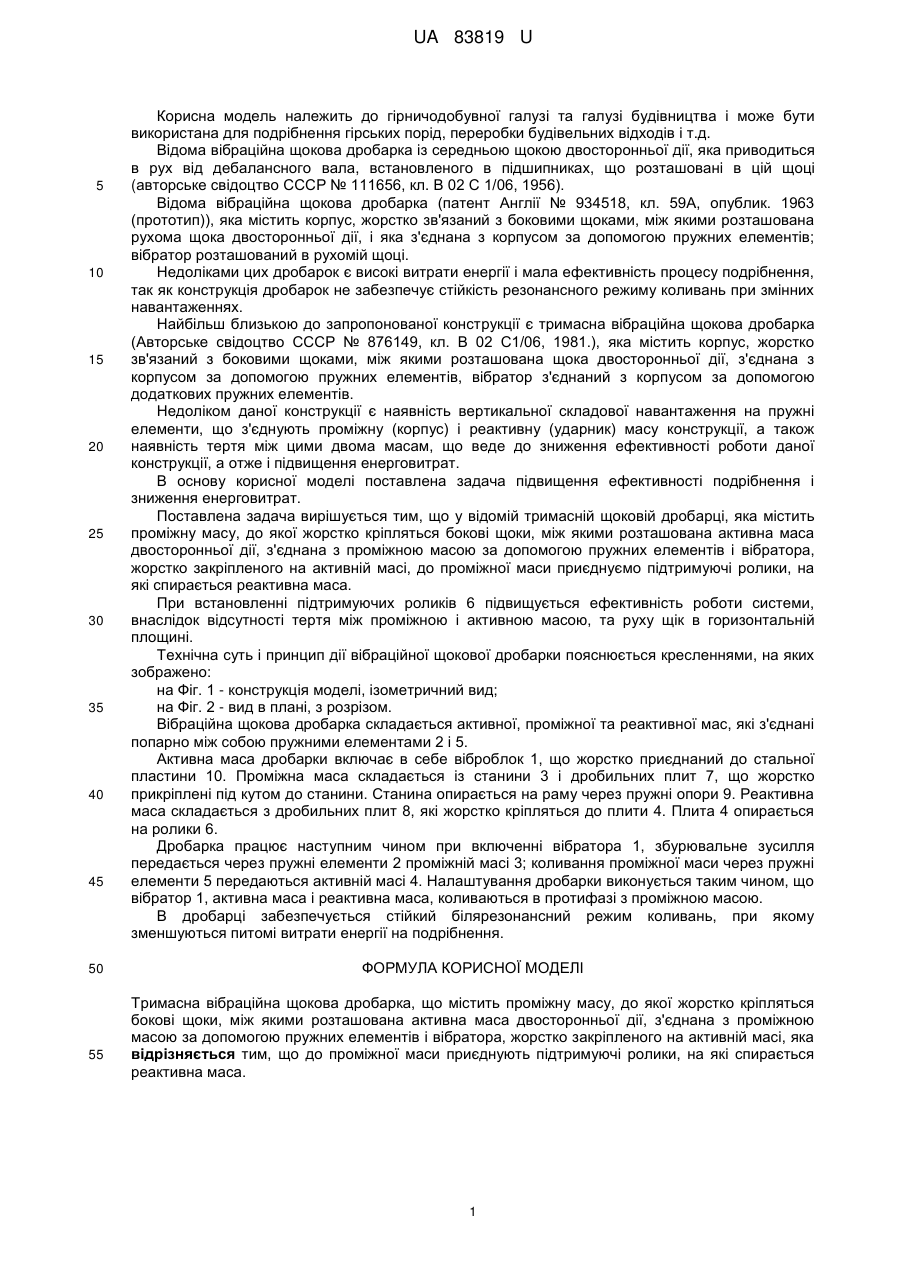

Реферат: UA 83819 U UA 83819 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничодобувної галузі та галузі будівництва і може бути використана для подрібнення гірських порід, переробки будівельних відходів і т.д. Відома вібраційна щокова дробарка із середньою щокою двосторонньої дії, яка приводиться в рух від дебалансного вала, встановленого в підшипниках, що розташовані в цій щоці (авторське свідоцтво СССР № 111656, кл. В 02 С 1/06, 1956). Відома вібраційна щокова дробарка (патент Англії № 934518, кл. 59А, опублик. 1963 (прототип)), яка містить корпус, жорстко зв'язаний з боковими щоками, між якими розташована рухома щока двосторонньої дії, і яка з'єднана з корпусом за допомогою пружних елементів; вібратор розташований в рухомій щоці. Недоліками цих дробарок є високі витрати енергії і мала ефективність процесу подрібнення, так як конструкція дробарок не забезпечує стійкість резонансного режиму коливань при змінних навантаженнях. Найбільш близькою до запропонованої конструкції є тримасна вібраційна щокова дробарка (Авторське свідоцтво СССР № 876149, кл. В 02 С1/06, 1981.), яка містить корпус, жорстко зв'язаний з боковими щоками, між якими розташована щока двосторонньої дії, з'єднана з корпусом за допомогою пружних елементів, вібратор з'єднаний з корпусом за допомогою додаткових пружних елементів. Недоліком даної конструкції є наявність вертикальної складової навантаження на пружні елементи, що з'єднують проміжну (корпус) і реактивну (ударник) масу конструкції, а також наявність тертя між цими двома масам, що веде до зниження ефективності роботи даної конструкції, а отже і підвищення енерговитрат. В основу корисної моделі поставлена задача підвищення ефективності подрібнення і зниження енерговитрат. Поставлена задача вирішується тим, що у відомій тримасній щоковій дробарці, яка містить проміжну масу, до якої жорстко кріпляться бокові щоки, між якими розташована активна маса двосторонньої дії, з'єднана з проміжною масою за допомогою пружних елементів і вібратора, жорстко закріпленого на активній масі, до проміжної маси приєднуємо підтримуючі ролики, на які спирається реактивна маса. При встановленні підтримуючих роликів 6 підвищується ефективність роботи системи, внаслідок відсутності тертя між проміжною і активною масою, та руху щік в горизонтальній площині. Технічна суть і принцип дії вібраційної щокової дробарки пояснюється кресленнями, на яких зображено: на Фіг. 1 - конструкція моделі, ізометричний вид; на Фіг. 2 - вид в плані, з розрізом. Вібраційна щокова дробарка складається активної, проміжної та реактивної мас, які з'єднані попарно між собою пружними елементами 2 і 5. Активна маса дробарки включає в себе віброблок 1, що жорстко приєднаний до стальної пластини 10. Проміжна маса складається із станини 3 і дробильних плит 7, що жорстко прикріплені під кутом до станини. Станина опирається на раму через пружні опори 9. Реактивна маса складається з дробильних плит 8, які жорстко кріпляться до плити 4. Плита 4 опирається на ролики 6. Дробарка працює наступним чином при включенні вібратора 1, збурювальне зусилля передається через пружні елементи 2 проміжній масі 3; коливання проміжної маси через пружні елементи 5 передаються активній масі 4. Налаштування дробарки виконується таким чином, що вібратор 1, активна маса і реактивна маса, коливаються в протифазі з проміжною масою. В дробарці забезпечується стійкий білярезонансний режим коливань, при якому зменшуються питомі витрати енергії на подрібнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Тримасна вібраційна щокова дробарка, що містить проміжну масу, до якої жорстко кріпляться бокові щоки, між якими розташована активна маса двосторонньої дії, з'єднана з проміжною масою за допомогою пружних елементів і вібратора, жорстко закріпленого на активній масі, яка відрізняється тим, що до проміжної маси приєднують підтримуючі ролики, на які спирається реактивна маса. 1 UA 83819 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
