Спосіб стабілізації води в системах обігового водопостачання

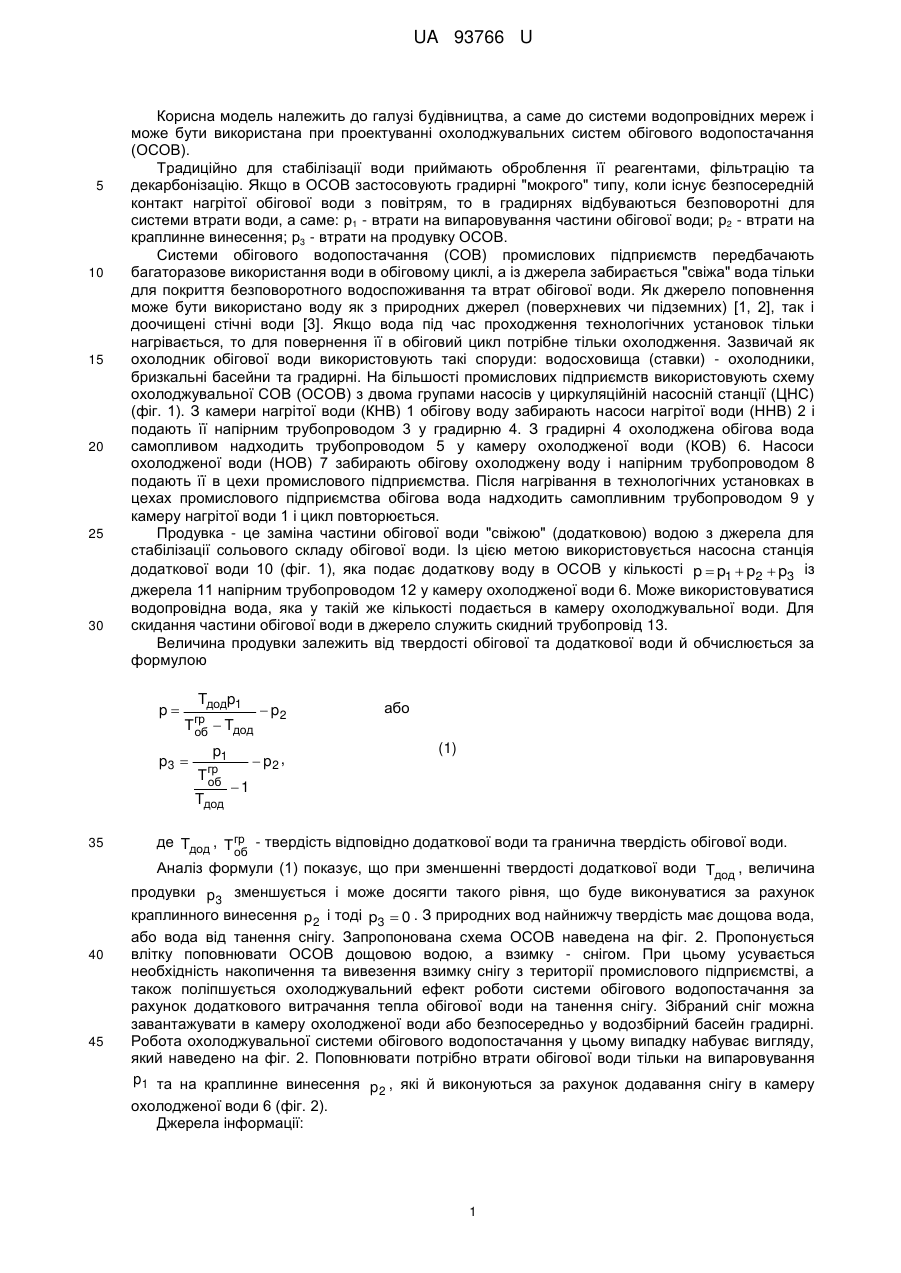

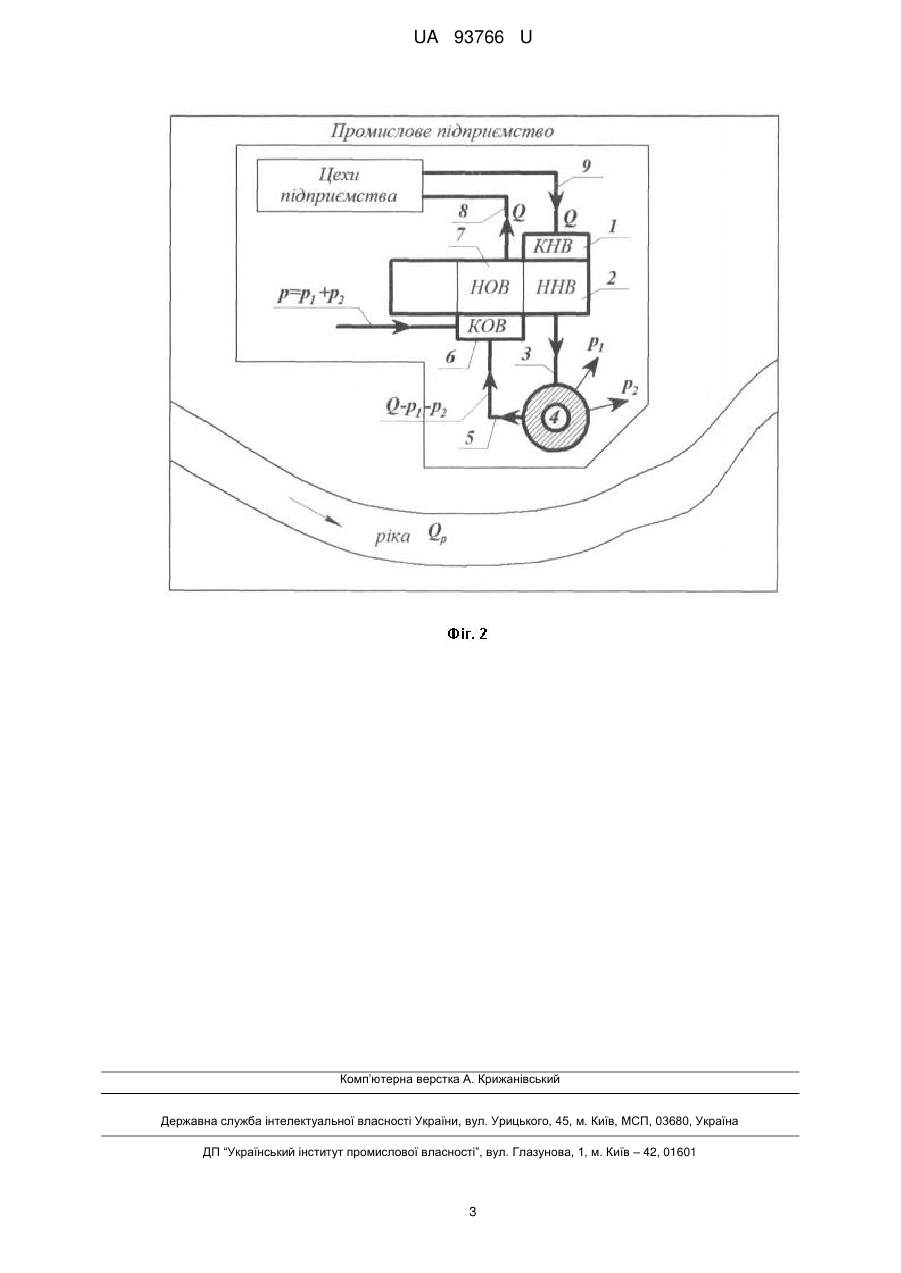

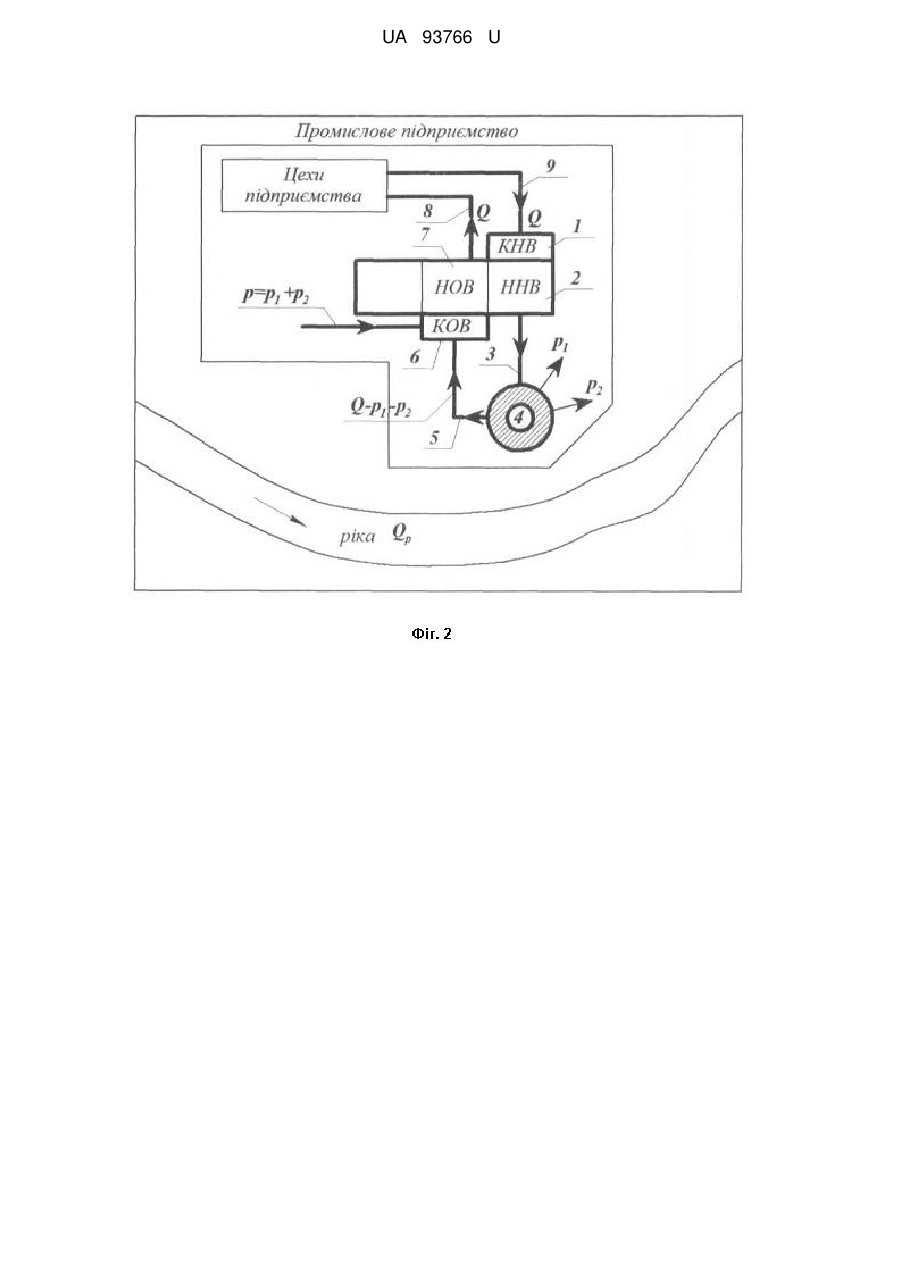

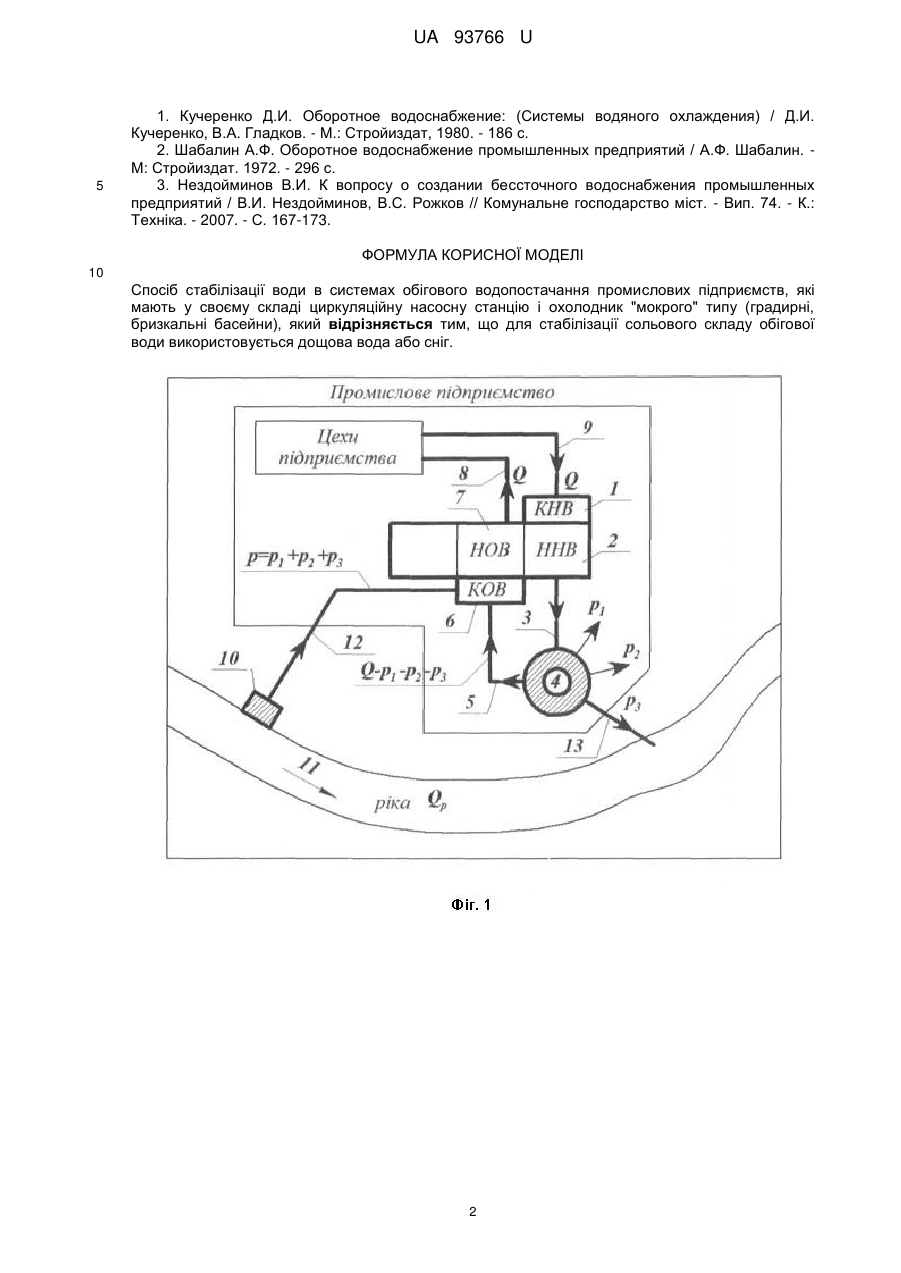

Реферат: UA 93766 U UA 93766 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, а саме до системи водопровідних мереж і може бути використана при проектуванні охолоджувальних систем обігового водопостачання (ОСОВ). Традиційно для стабілізації води приймають оброблення її реагентами, фільтрацію та декарбонізацію. Якщо в ОСОВ застосовують градирні "мокрого" типу, коли існує безпосередній контакт нагрітої обігової води з повітрям, то в градирнях відбуваються безповоротні для системи втрати води, а саме: р1 - втрати на випаровування частини обігової води; р2 - втрати на краплинне винесення; р3 - втрати на продувку ОСОВ. Системи обігового водопостачання (СОВ) промислових підприємств передбачають багаторазове використання води в обіговому циклі, а із джерела забирається "свіжа" вода тільки для покриття безповоротного водоспоживання та втрат обігової води. Як джерело поповнення може бути використано воду як з природних джерел (поверхневих чи підземних) [1, 2], так і доочищені стічні води [3]. Якщо вода під час проходження технологічних установок тільки нагрівається, то для повернення її в обіговий цикл потрібне тільки охолодження. Зазвичай як охолодник обігової води використовують такі споруди: водосховища (ставки) - охолодники, бризкальні басейни та градирні. На більшості промислових підприємств використовують схему охолоджувальної СОВ (ОСОВ) з двома групами насосів у циркуляційній насосній станції (ЦНС) (фіг. 1). З камери нагрітої води (КНВ) 1 обігову воду забирають насоси нагрітої води (ННВ) 2 і подають її напірним трубопроводом 3 у градирню 4. З градирні 4 охолоджена обігова вода самопливом надходить трубопроводом 5 у камеру охолодженої води (КОВ) 6. Насоси охолодженої води (НОВ) 7 забирають обігову охолоджену воду і напірним трубопроводом 8 подають її в цехи промислового підприємства. Після нагрівання в технологічних установках в цехах промислового підприємства обігова вода надходить самопливним трубопроводом 9 у камеру нагрітої води 1 і цикл повторюється. Продувка - це заміна частини обігової води "свіжою" (додатковою) водою з джерела для стабілізації сольового складу обігової води. Із цією метою використовується насосна станція додаткової води 10 (фіг. 1), яка подає додаткову воду в ОСОВ у кількості p  p1  p2  p3 із джерела 11 напірним трубопроводом 12 у камеру охолодженої води 6. Може використовуватися водопровідна вода, яка у такій же кількості подається в камеру охолоджувальної води. Для скидання частини обігової води в джерело служить скидний трубопровід 13. Величина продувки залежить від твердості обігової та додаткової води й обчислюється за формулою p Tдодp1 гр Т об  Tдод p3   p2 або (1) p1  p2 , гр Т об 1 Tдод 35 40 45 де Tдод , Т гр - твердість відповідно додаткової води та гранична твердість обігової води. об Аналіз формули (1) показує, що при зменшенні твердості додаткової води Tдод , величина продувки p 3 зменшується і може досягти такого рівня, що буде виконуватися за рахунок краплинного винесення p 2 і тоді p3  0 . З природних вод найнижчу твердість має дощова вода, або вода від танення снігу. Запропонована схема ОСОВ наведена на фіг. 2. Пропонується влітку поповнювати ОСОВ дощовою водою, а взимку - снігом. При цьому усувається необхідність накопичення та вивезення взимку снігу з території промислового підприємстві, а також поліпшується охолоджувальний ефект роботи системи обігового водопостачання за рахунок додаткового витрачання тепла обігової води на танення снігу. Зібраний сніг можна завантажувати в камеру охолодженої води або безпосередньо у водозбірний басейн градирні. Робота охолоджувальної системи обігового водопостачання у цьому випадку набуває вигляду, який наведено на фіг. 2. Поповнювати потрібно втрати обігової води тільки на випаровування p1 та на краплинне винесення p , які й виконуються за рахунок додавання снігу в камеру охолодженої води 6 (фіг. 2). Джерела інформації: 2 1 UA 93766 U 5 1. Кучеренко Д.И. Оборотное водоснабжение: (Системы водяного охлаждения) / Д.И. Кучеренко, В.А. Гладков. - М.: Стройиздат, 1980. - 186 с. 2. Шабалин А.Ф. Оборотное водоснабжение промышленных предприятий / А.Ф. Шабалин. М: Стройиздат. 1972. - 296 с. 3. Нездойминов В.И. К вопросу о создании бессточного водоснабжения промышленных предприятий / В.И. Нездойминов, B.C. Рожков // Комунальне господарство міст. - Вип. 74. - К.: Техніка. - 2007. - С. 167-173. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб стабілізації води в системах обігового водопостачання промислових підприємств, які мають у своєму складі циркуляційну насосну станцію і охолодник "мокрого" типу (градирні, бризкальні басейни), який відрізняється тим, що для стабілізації сольового складу обігової води використовується дощова вода або сніг. 2 UA 93766 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
