Пристрій для блокування відводів в системах водопостачання

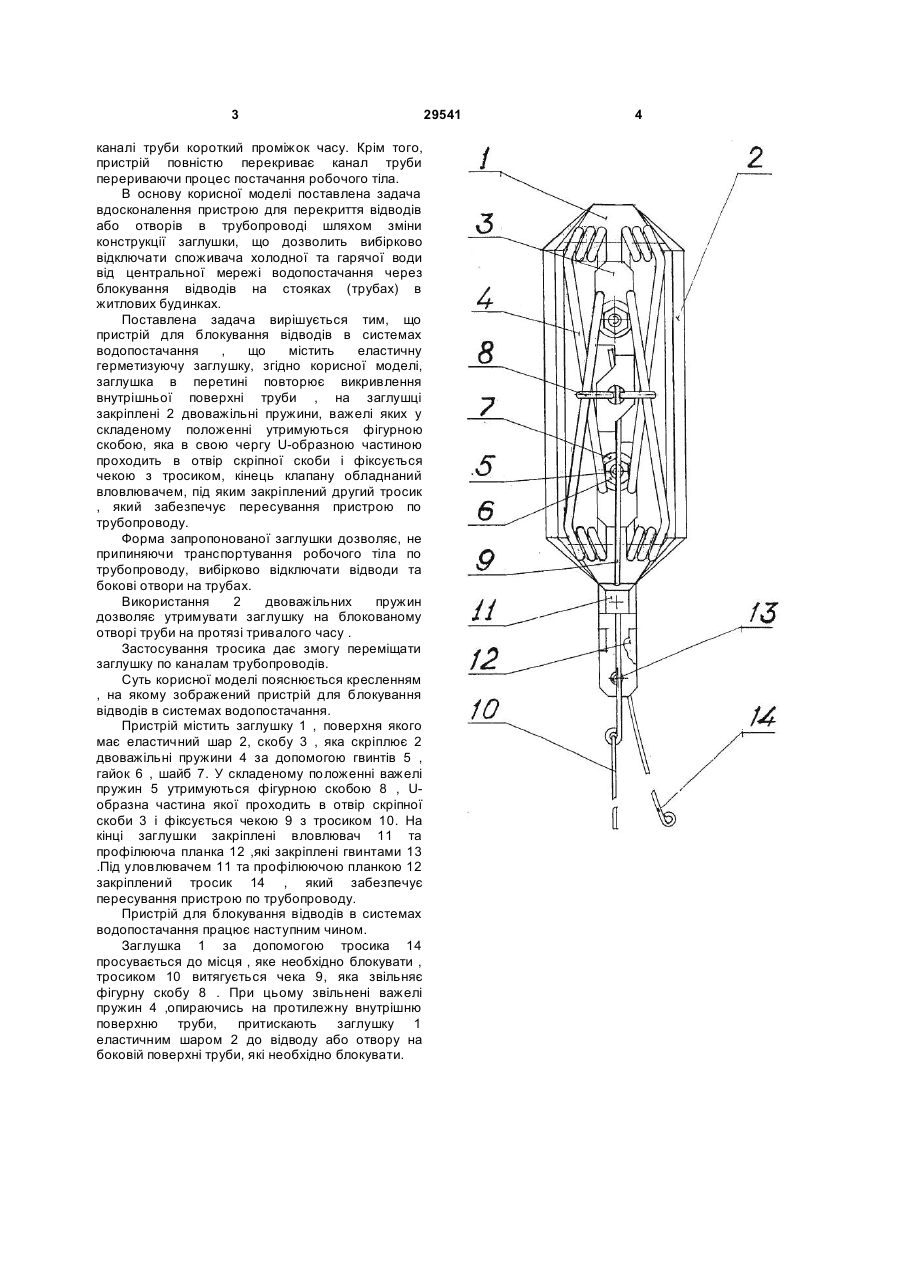

Пристрій для блокування відводів в системах водопостачання, що містить еластичну герметизуючу заглушку, який відрізняється тим, що заглушка в перерізі має форму, яка повторює 3 каналі труби короткий проміжок часу. Крім того, пристрій повністю перекриває канал труби перериваючи процес постачання робочого тіла. В основу корисної моделі поставлена задача вдосконалення пристрою для перекриття відводів або отворів в трубопроводі шляхом зміни конструкції заглушки, що дозволить вибірково відключати споживача холодної та гарячої води від центральної мережі водопостачання через блокування відводів на стояках (трубах) в житлових будинках. Поставлена задача вирішується тим, що пристрій для блокування відводів в системах водопостачання , що містить еластичну герметизуючу заглушку, згідно корисної моделі, заглушка в перетині повторює викривлення внутрішньої поверхні труби , на заглушці закріплені 2 двоважільні пружини, важелі яких у складеному положенні утримуються фігурною скобою, яка в свою чергу U-образною частиною проходить в отвір скріпної скоби і фіксується чекою з тросиком, кінець клапану обладнаний вловлювачем, під яким закріплений другий тросик , який забезпечує пересування пристрою по трубопроводу. Форма запропонованої заглушки дозволяє, не припиняючи транспортування робочого тіла по трубопроводу, вибірково відключати відводи та бокові отвори на трубах. Використання 2 двоважільних пружин дозволяє утримувати заглушку на блокованому отворі труби на протязі тривалого часу . Застосування тросика дає змогу переміщати заглушку по каналам трубопроводів. Суть корисної моделі пояснюється кресленням , на якому зображений пристрій для блокування відводів в системах водопостачання. Пристрій містить заглушку 1 , поверхня якого має еластичний шар 2, скобу 3 , яка скріплює 2 двоважільні пружини 4 за допомогою гвинтів 5 , гайок 6 , шайб 7. У складеному положенні важелі пружин 5 утримуються фігурною скобою 8 , Uобразна частина якої проходить в отвір скріпної скоби 3 і фіксується чекою 9 з тросиком 10. На кінці заглушки закріплені вловлювач 11 та профілююча планка 12 ,які закріплені гвинтами 13 .Під уловлювачем 11 та профілюючою планкою 12 закріплений тросик 14 , який забезпечує пересування пристрою по трубопроводу. Пристрій для блокування відводів в системах водопостачання працює наступним чином. Заглушка 1 за допомогою тросика 14 просувається до місця , яке необхідно блокувати , тросиком 10 витягується чека 9, яка звільняє фігурну скобу 8 . При цьому звільнені важелі пружин 4 ,опираючись на протилежну внутрішню поверхню труби, притискають заглушку 1 еластичним шаром 2 до відводу або отвору на боковій поверхні труби, які необхідно блокувати. 29541 4
