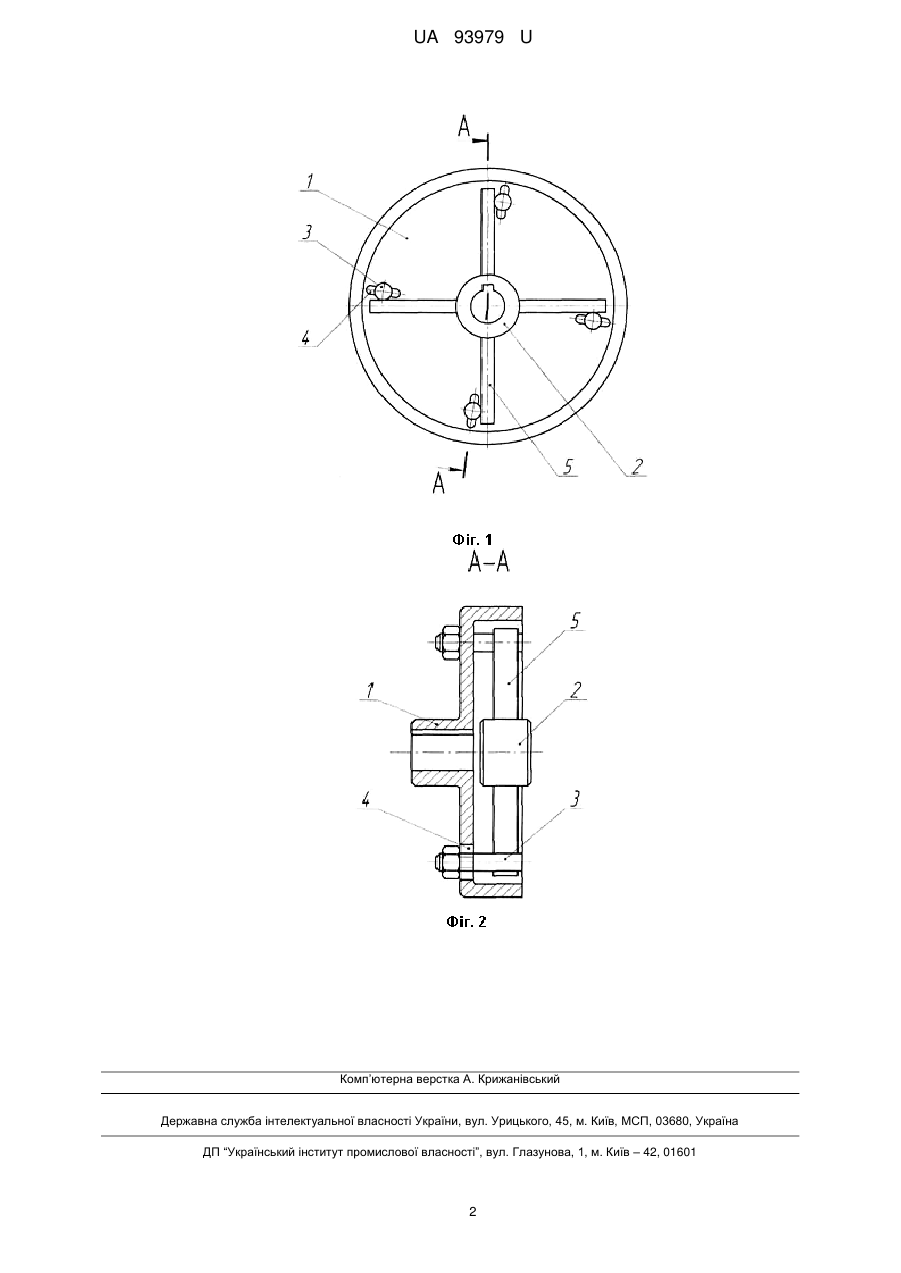

Муфта

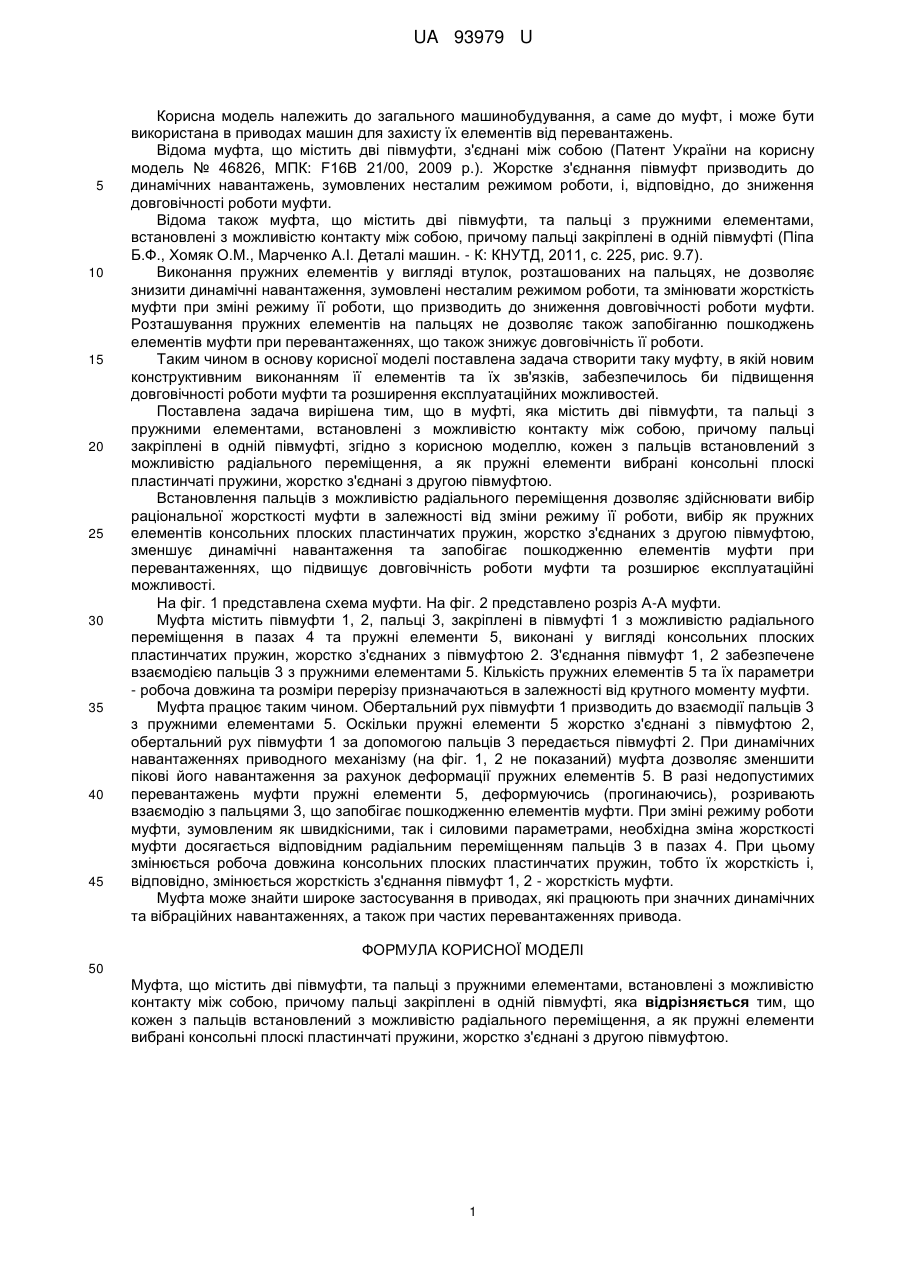

Реферат: UA 93979 U UA 93979 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до муфт, і може бути використана в приводах машин для захисту їх елементів від перевантажень. Відома муфта, що містить дві півмуфти, з'єднані між собою (Патент України на корисну модель № 46826, МПК: F16В 21/00, 2009 p.). Жорстке з'єднання півмуфт призводить до динамічних навантажень, зумовлених несталим режимом роботи, і, відповідно, до зниження довговічності роботи муфти. Відома також муфта, що містить дві півмуфти, та пальці з пружними елементами, встановлені з можливістю контакту між собою, причому пальці закріплені в одній півмуфті (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 225, рис. 9.7). Виконання пружних елементів у вигляді втулок, розташованих на пальцях, не дозволяє знизити динамічні навантаження, зумовлені несталим режимом роботи, та змінювати жорсткість муфти при зміні режиму її роботи, що призводить до зниження довговічності роботи муфти. Розташування пружних елементів на пальцях не дозволяє також запобіганню пошкоджень елементів муфти при перевантаженнях, що також знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку муфту, в якій новим конструктивним виконанням її елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи муфти та розширення експлуатаційних можливостей. Поставлена задача вирішена тим, що в муфті, яка містить дві півмуфти, та пальці з пружними елементами, встановлені з можливістю контакту між собою, причому пальці закріплені в одній півмуфті, згідно з корисною моделлю, кожен з пальців встановлений з можливістю радіального переміщення, а як пружні елементи вибрані консольні плоскі пластинчаті пружини, жорстко з'єднані з другою півмуфтою. Встановлення пальців з можливістю радіального переміщення дозволяє здійснювати вибір раціональної жорсткості муфти в залежності від зміни режиму її роботи, вибір як пружних елементів консольних плоских пластинчатих пружин, жорстко з'єднаних з другою півмуфтою, зменшує динамічні навантаження та запобігає пошкодженню елементів муфти при перевантаженнях, що підвищує довговічність роботи муфти та розширює експлуатаційні можливості. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А-А муфти. Муфта містить півмуфти 1, 2, пальці 3, закріплені в півмуфті 1 з можливістю радіального переміщення в пазах 4 та пружні елементи 5, виконані у вигляді консольних плоских пластинчатих пружин, жорстко з'єднаних з півмуфтою 2. З'єднання півмуфт 1, 2 забезпечене взаємодією пальців 3 з пружними елементами 5. Кількість пружних елементів 5 та їх параметри - робоча довжина та розміри перерізу призначаються в залежності від крутного моменту муфти. Муфта працює таким чином. Обертальний рух півмуфти 1 призводить до взаємодії пальців 3 з пружними елементами 5. Оскільки пружні елементи 5 жорстко з'єднані з півмуфтою 2, обертальний рух півмуфти 1 за допомогою пальців 3 передається півмуфті 2. При динамічних навантаженнях приводного механізму (на фіг. 1, 2 не показаний) муфта дозволяє зменшити пікові його навантаження за рахунок деформації пружних елементів 5. В разі недопустимих перевантажень муфти пружні елементи 5, деформуючись (прогинаючись), розривають взаємодію з пальцями 3, що запобігає пошкодженню елементів муфти. При зміні режиму роботи муфти, зумовленим як швидкісними, так і силовими параметрами, необхідна зміна жорсткості муфти досягається відповідним радіальним переміщенням пальців 3 в пазах 4. При цьому змінюється робоча довжина консольних плоских пластинчатих пружин, тобто їх жорсткість і, відповідно, змінюється жорсткість з'єднання півмуфт 1, 2 - жорсткість муфти. Муфта може знайти широке застосування в приводах, які працюють при значних динамічних та вібраційних навантаженнях, а також при частих перевантаженнях привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Муфта, що містить дві півмуфти, та пальці з пружними елементами, встановлені з можливістю контакту між собою, причому пальці закріплені в одній півмуфті, яка відрізняється тим, що кожен з пальців встановлений з можливістю радіального переміщення, а як пружні елементи вибрані консольні плоскі пластинчаті пружини, жорстко з'єднані з другою півмуфтою. 1 UA 93979 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
