Роторно-плівковий випарний апарат

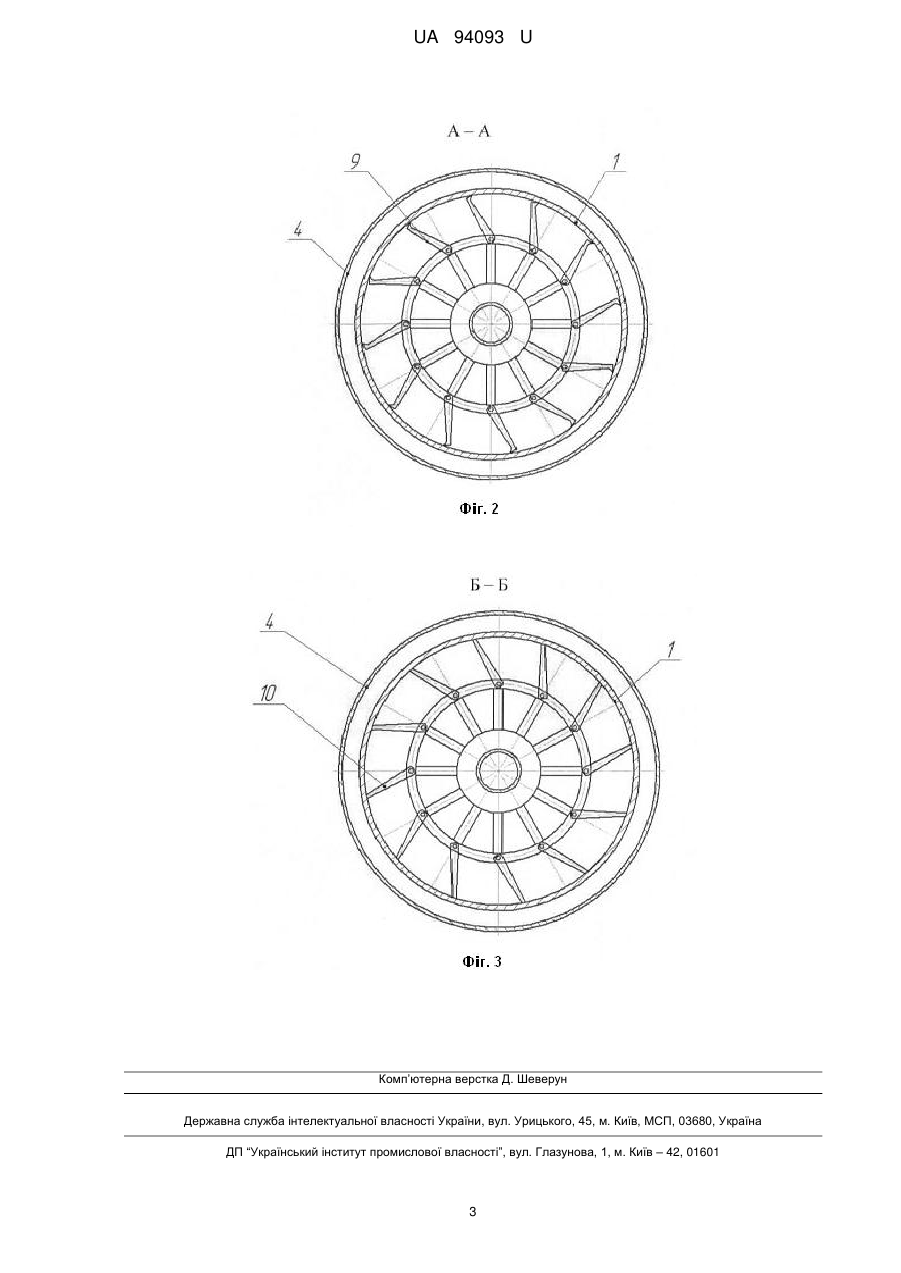

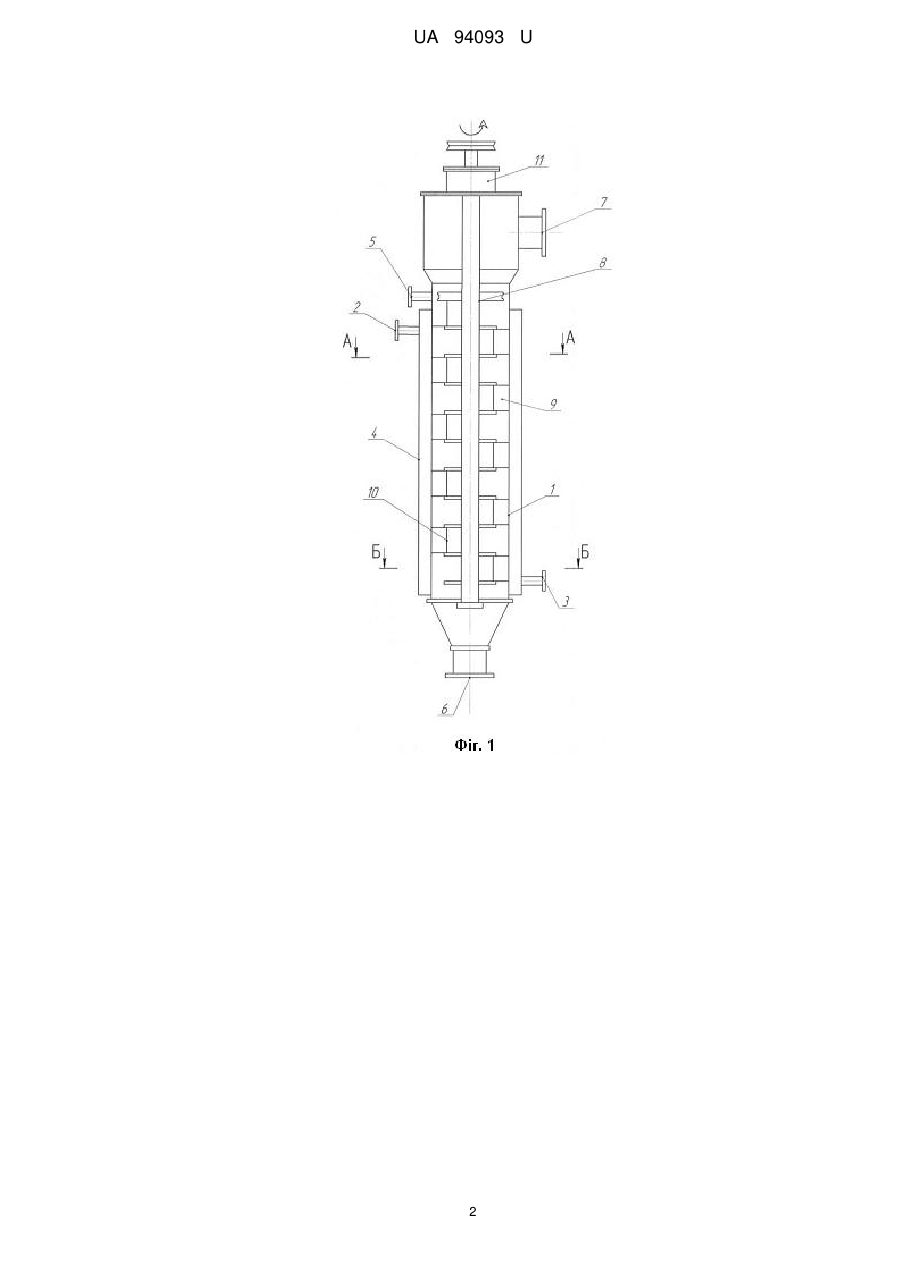

Реферат: Роторно-плівковий випарний апарат містить корпус, штуцери введення, виведення теплоносія, теплообмінну оболонку, штуцер введення продукту, штуцер виходу вторинної пари, ротор з шарнірно закріпленими на ньому скребковими лопатями у верхній частині апарата та ковзаючими лопатями в нижній частині, систему герметизації обертового вала. UA 94093 U (54) РОТОРНО-ПЛІВКОВИЙ ВИПАРНИЙ АПАРАТ UA 94093 U UA 94093 U 5 10 15 20 25 30 35 40 Корисна модель належить до області випарної техніки, зокрема до апаратів роторноплівкового типу, і може бути використана в мікробіологічній, хімічній, харчовій, медичній, фармацевтичній та інших галузях промисловості. Відомий роторно-плівковий випарний апарат, який складається з вертикального циліндричного корпусу з оболонкою, а також ротора із закріпленими на ньому скребковими лопатями [Пленочная тепло- и массообменная аппаратура // Под ред. В.М. Олевского. - М.: Химия, 1988. - С. 122, рис. 6-6]. Цей апарат забезпечує можливість регулювання часу перебування оброблюваної рідини в зоні дії лопаті за рахунок частоти обертання ротора, але при випаровуванні рідин у нижні частині апарата можуть з'являтися "сухі плями", які зменшують робочу поверхню теплообміну і знижують ефективність роботи апарата. Найближчим за технічною суттю до пропонованої корисної моделі є "Роторный секционный испаритель" (патент РФ № 2108840, B01D 3/00, заявл. 02.08.1995, опубл. 20.04.1998), що містить вертикальний циліндричний корпус, розділений по висоті на декілька секцій із зменшенням діаметра вала кожної нижньої секції, які забезпечені гріючими оболонками. Кожна секція розділена на кілька контактних елементів, що складаються з зливної тарілки, обертового розбризкувача з збірним пристроєм і каплевловлювача, що утворюють єдину поверхню теплообміну. Цей апарат розширює діапазон навантажень на рідку фазу і збільшує ефективність роботи апарата. Але в той же час ця конструкція дуже складна. В основу корисної моделі поcтавлено задачу удосконалення роторно-плівкового апарата з падаючою плівкою, в якому б нова конструкція забезпечила запобігання появі "сухих плям", збільшила робочу поверхню теплообміну. Поставлена задача вирішується тим, що роторно-плівковий апарат, що містить корпус, штуцери введення, виведення теплоносія, теплообмінну оболонку, штуцер введення продукту, штуцер виходу вторинної пари, ротор з шарнірно закріпленими на ньому лопатями у верхній його частині, систему герметизації обертового вала, згідно з корисною моделлю, в нижній частині апарата лопаті виконано ковзаючими. Суть корисної моделі пояснюється кресленнями, фіг. 1 - роторно-плівковий апарат, на фіг. 2 - поперечний переріз апарату у верхній частині, фіг. 3 - поперечний переріз в нижній частині. Роторно-плівковий апарат містить корпус 1, штуцери введення 2 і виведення 3 теплоносія, гріючу оболонку 4, штуцер введення 5 і виведення 6 продукту, штуцер виходу вторинної пари 7, ротор 8 з шарнірно закріпленими скребковими лопатями 9 у верхній частині апарата і ковзаючими лопатями 10 у нижній частині апарата та систему герметизації вала 11. Роторно-плівковий апарат працює наступним чином: речовина для упарювання подається через штуцер введення 5 в корпус 1, де вона під дією лопатей 9, шарнірно закріплених на вертикальному роторі 8, та під дією сили тяжіння починає гвинтоподібний рух. Поступово рухаючись, потрапляє на лопаті 10, які розподіляють її по стінці корпусу, рідина упарюється за рахунок підводу теплової енергії від теплоносія, який подається в оболонку 4, через теплообмінну поверхню до потрібної концентрації та виводиться з апарата через штуцер 6. Ковзаючі лопаті 10, встановлені в нижній частині апарата, розподіляють упарену рідину по стінці корпусу, запобігаючи утворенню сухих плям, сприяють збільшенню робочої поверхні теплообміну, а отже і збільшенню ефективності роботи апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Роторно-плівковий випарний апарат, що містить корпус, штуцери введення, виведення теплоносія, теплообмінну оболонку, штуцер введення продукту, штуцер виходу вторинної пари, ротор з шарнірно закріпленими на ньому скребковими лопатями у верхній частині апарата, систему герметизації обертового вала, який відрізняється тим, що в нижній частині апарата лопаті виконано ковзаючими. 1 UA 94093 U 2 UA 94093 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
