Роторно-плівковий апарат

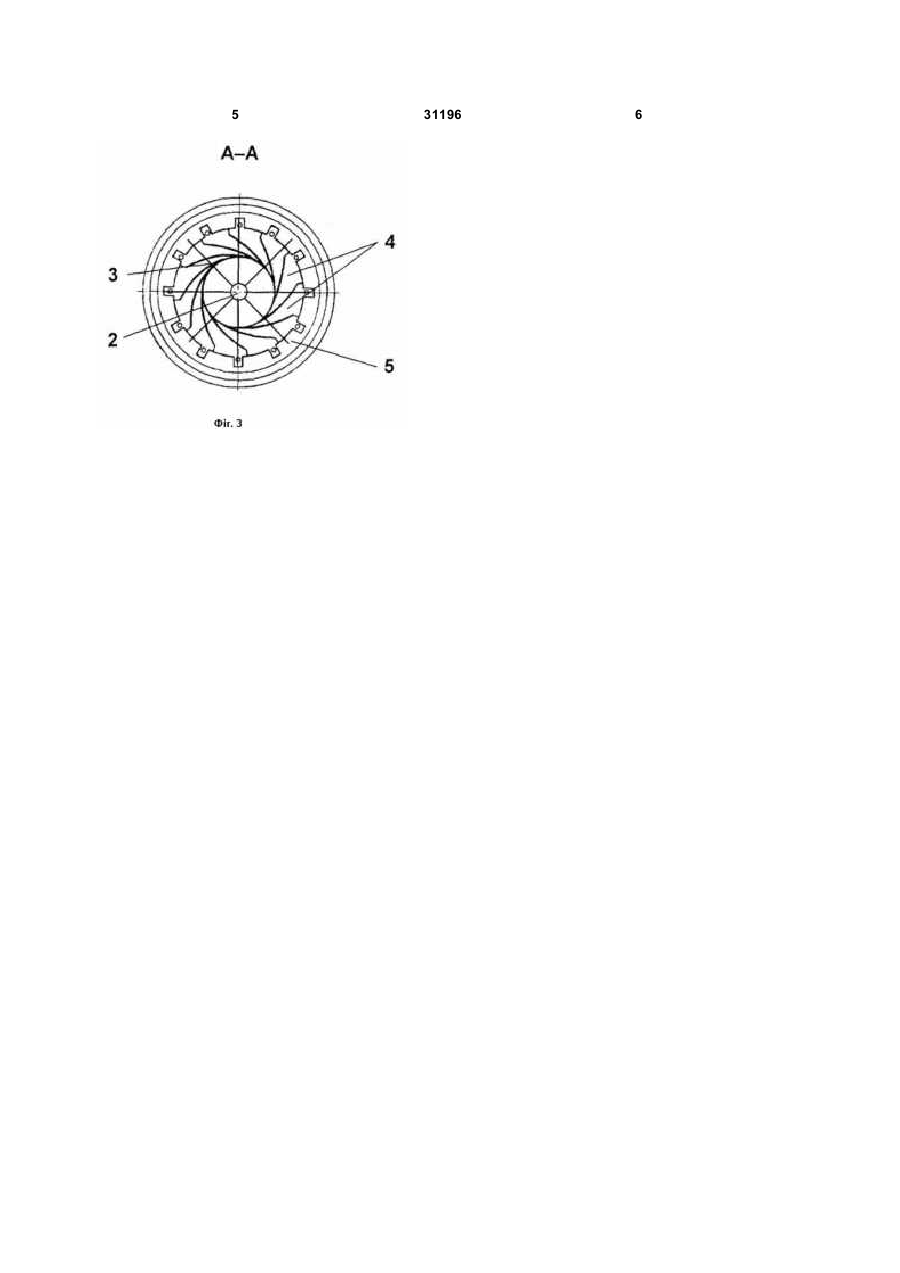

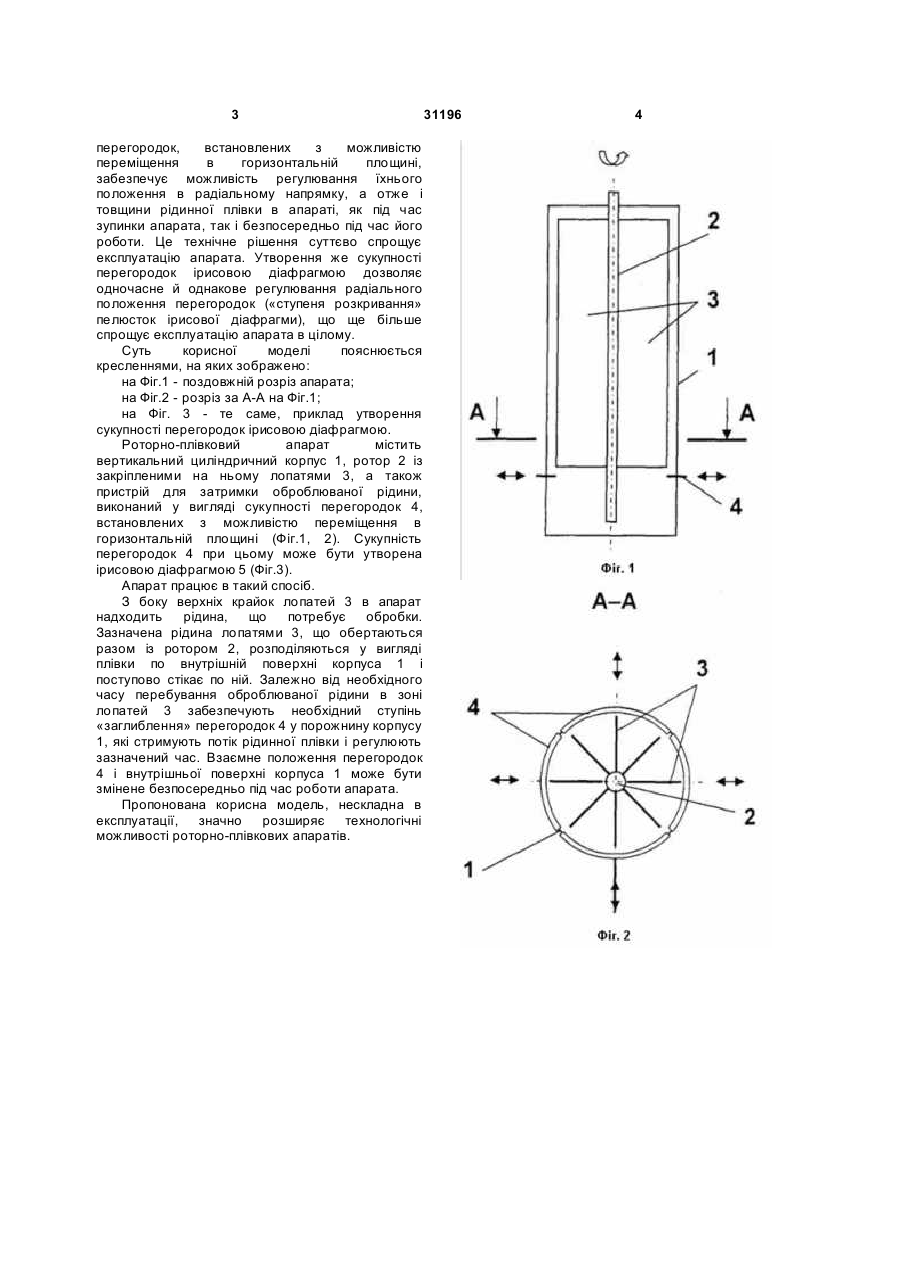

1. Роторно-плівковий апарат, що містить вертикальний циліндричний корпус, ротор із закріпленими на ньому лопатями, а також пристрій для затримки оброблюваної рідини, який відрізняється тим, що пристрій для затримки оброблюваної рідини виконано у вигляді сукупності перегородок, встановлених з можливістю переміщення в горизонтальній площині. 2. Апарат за п. 1, який відрізняється тим, що сукупність перегородок утворена ірисовою діафрагмою. (19) (21) u200714417 (22) 20.12.2007 (24) 25.03.2008 (46) 30.12.1899, Бюл.№ , 1899 р. (72) ЗУБРІЙ ОЛЕГ ГРИГОРОВИЧ, UA, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA, РУДЕНОК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 перегородок, встановлених з можливістю переміщення в горизонтальній площині, забезпечує можливість регулювання їхнього положення в радіальному напрямку, а отже і товщини рідинної плівки в апараті, як під час зупинки апарата, так і безпосередньо під час його роботи. Це технічне рішення суттєво спрощує експлуатацію апарата. Утворення же сукупності перегородок ірисовою діафрагмою дозволяє одночасне й однакове регулювання радіального положення перегородок («ступеня розкривання» пелюсток ірисової діафрагми), що ще більше спрощує експлуатацію апарата в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз апарата; на Фіг.2 - розріз за А-А на Фіг.1; на Фіг. 3 - те саме, приклад утворення сукупності перегородок ірисовою діафрагмою. Роторно-плівковий апарат містить вертикальний циліндричний корпус 1, ротор 2 із закріпленими на ньому лопатями 3, а також пристрій для затримки оброблюваної рідини, виконаний у вигляді сукупності перегородок 4, встановлених з можливістю переміщення в горизонтальній площині (Фіг.1, 2). Сукупність перегородок 4 при цьому може бути утворена ірисовою діафрагмою 5 (Фіг.3). Апарат працює в такий спосіб. З боку верхніх крайок лопатей 3 в апарат надходить рідина, що потребує обробки. Зазначена рідина лопатями 3, що обертаються разом із ротором 2, розподіляються у вигляді плівки по внутрішній поверхні корпуса 1 і поступово стікає по ній. Залежно від необхідного часу перебування оброблюваної рідини в зоні лопатей 3 забезпечують необхідний ступінь «заглиблення» перегородок 4 у порожнину корпусу 1, які стримують потік рідинної плівки і регулюють зазначений час. Взаємне положення перегородок 4 і внутрішньої поверхні корпуса 1 може бути змінене безпосередньо під час роботи апарата. Пропонована корисна модель, нескладна в експлуатації, значно розширяє технологічні можливості роторно-плівкових апаратів. 31196 4 5 31196 6
