Роторно-плівковий апарат
Номер патенту: 50572
Опубліковано: 10.06.2010
Автори: Мікульонок Ігор Олегович, Зубрій Олег Григорович, Малишева Анна Вадимівна
Формула / Реферат
Роторно-плівковий апарат, що містить вертикальний циліндричний корпус, співвісний з корпусом ротор з лопатями, кожна з яких виконана у вигляді пластини і шарнірно закріплена на роторі під кутом до його осі, який відрізняється тим, що кожну з лопатей виконано з можливістю контакту її крайки із внутрішньою поверхнею корпуса по всій її висоті.
Текст

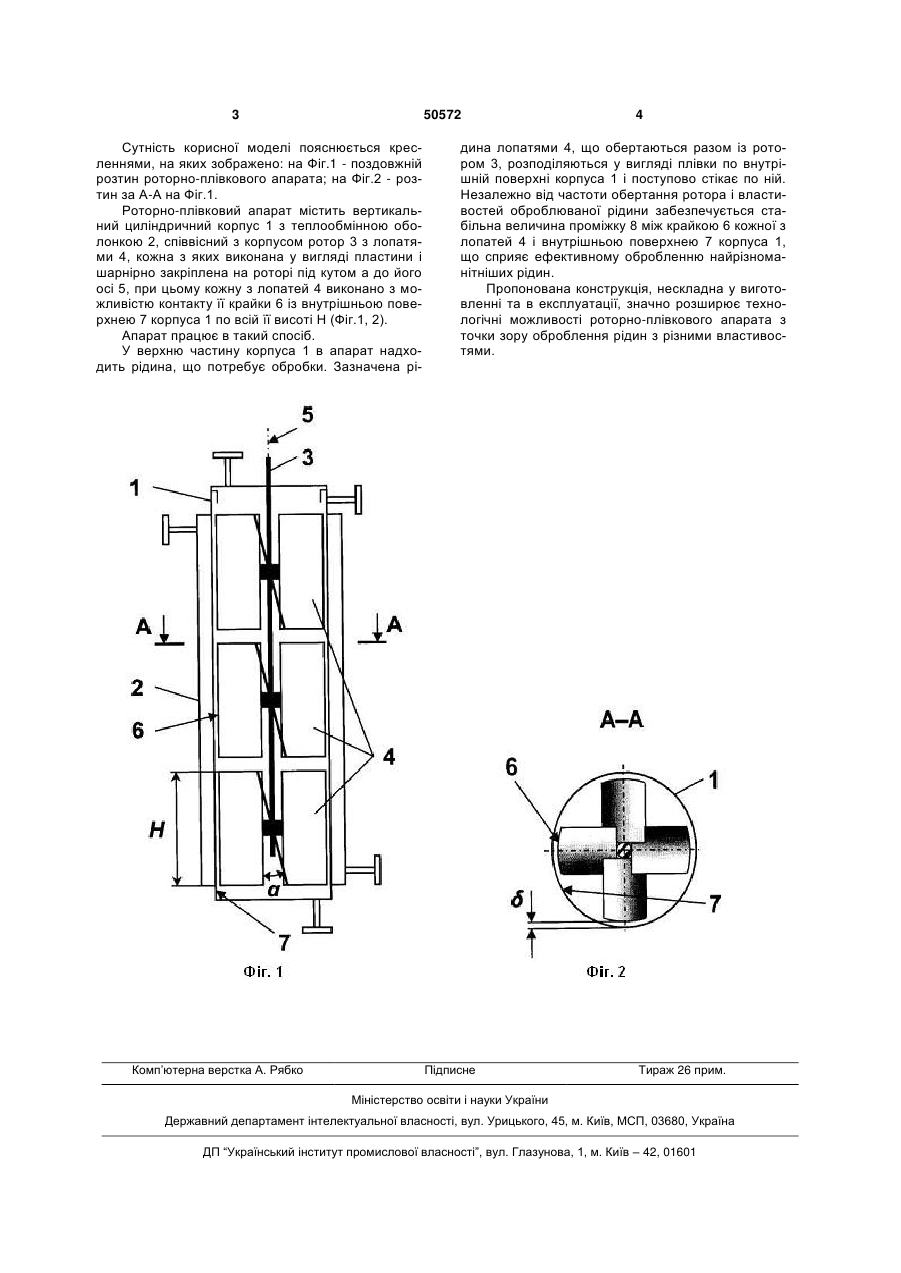

Роторно-плівковий апарат, що містить вертикальний циліндричний корпус, співвісний з корпусом ротор з лопатями, кожна з яких виконана у вигляді пластини і шарнірно закріплена на роторі під кутом до його осі, який відрізняється тим, що кожну з лопатей виконано з можливістю контакту її крайки із внутрішньою поверхнею корпуса по всій її висоті. (19) (21) u201000296 (22) 14.01.2010 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ЗУБРІЙ ОЛЕГ ГРИГОРОВИЧ, МАЛИШЕВА АННА ВАДИМІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ (73) ЗУБРІЙ ОЛЕГ ГРИГОРОВИЧ, МАЛИШЕВА АННА ВАДИМІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ 3 50572 Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розтин роторно-плівкового апарата; на Фіг.2 - розтин за А-А на Фіг.1. Роторно-плівковий апарат містить вертикальний циліндричний корпус 1 з теплообмінною оболонкою 2, співвісний з корпусом ротор 3 з лопатями 4, кожна з яких виконана у вигляді пластини і шарнірно закріплена на роторі під кутом а до його осі 5, при цьому кожну з лопатей 4 виконано з можливістю контакту її крайки 6 із внутрішньою поверхнею 7 корпуса 1 по всій її висоті Н (Фіг.1, 2). Апарат працює в такий спосіб. У верхню частину корпуса 1 в апарат надходить рідина, що потребує обробки. Зазначена рі Комп’ютерна верстка А. Рябко 4 дина лопатями 4, що обертаються разом із ротором 3, розподіляються у вигляді плівки по внутрішній поверхні корпуса 1 і поступово стікає по ній. Незалежно від частоти обертання ротора і властивостей оброблюваної рідини забезпечується стабільна величина проміжку 8 між крайкою 6 кожної з лопатей 4 і внутрішньою поверхнею 7 корпуса 1, що сприяє ефективному обробленню найрізноманітніших рідин. Пропонована конструкція, нескладна у виготовленні та в експлуатації, значно розширює технологічні можливості роторно-плівкового апарата з точки зору оброблення рідин з різними властивостями. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary-film device
Автори англійськоюZubrii Oleh Hryhorovych, Malysheva Anna Vadymivna, Mikulionok Ihor Olehovych
Назва патенту російськоюРоторно-пленочный аппарат
Автори російськоюЗубрий Олег Григорьевич, Малышева Анна Вадимовна, Микуленок Игорь Олегович
МПК / Мітки
Мітки: апарат, роторно-плівковий
