Гнучкий канатний сепаратор

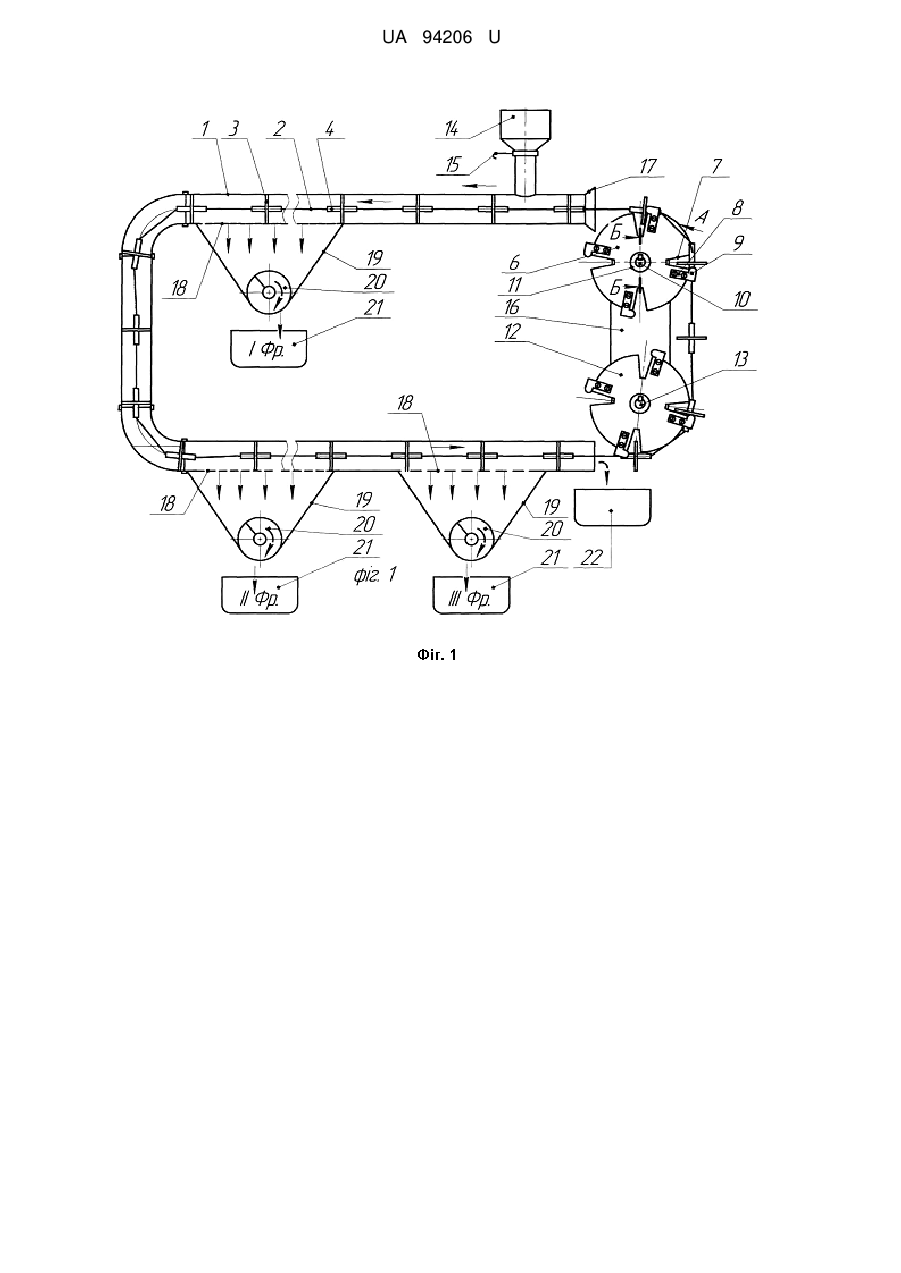

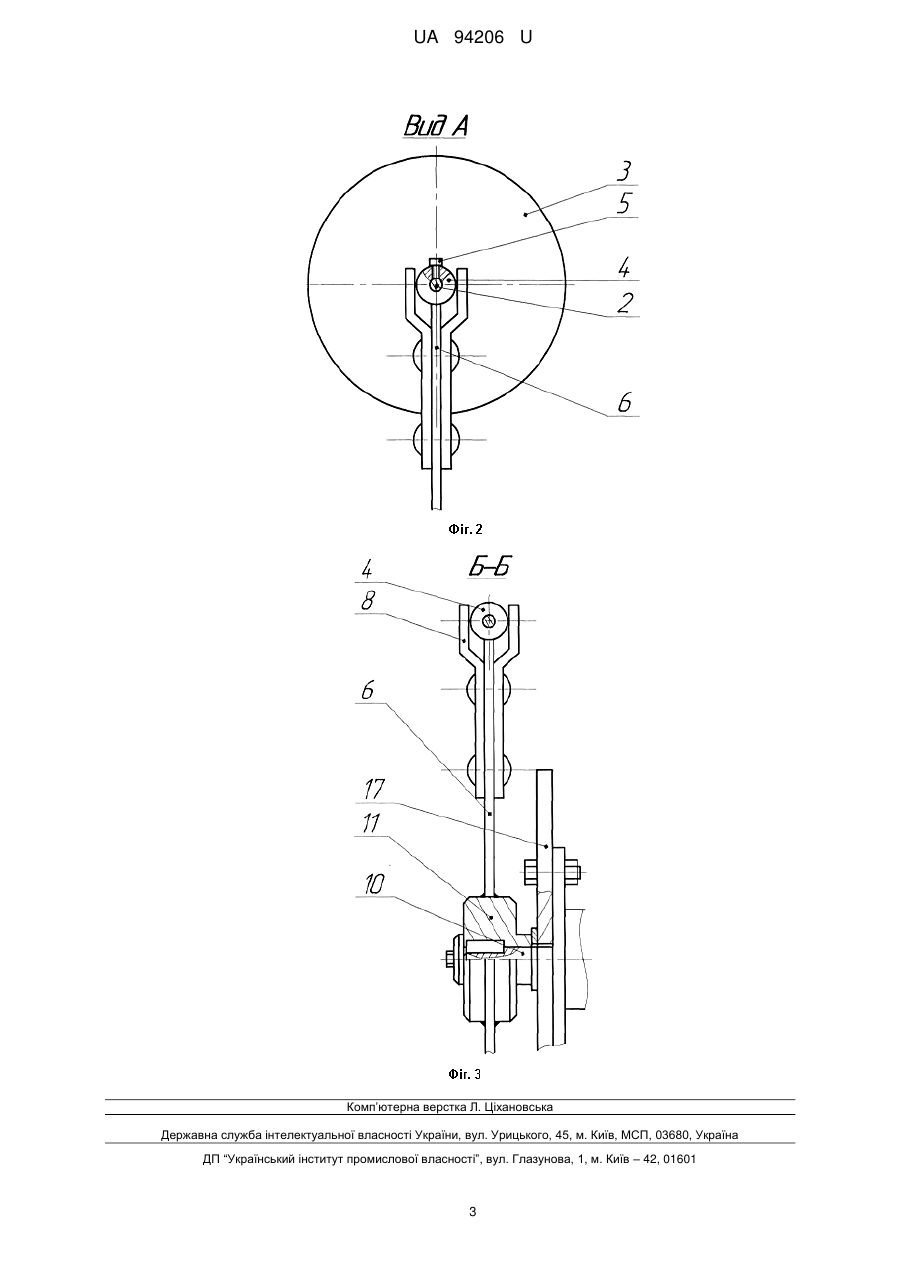

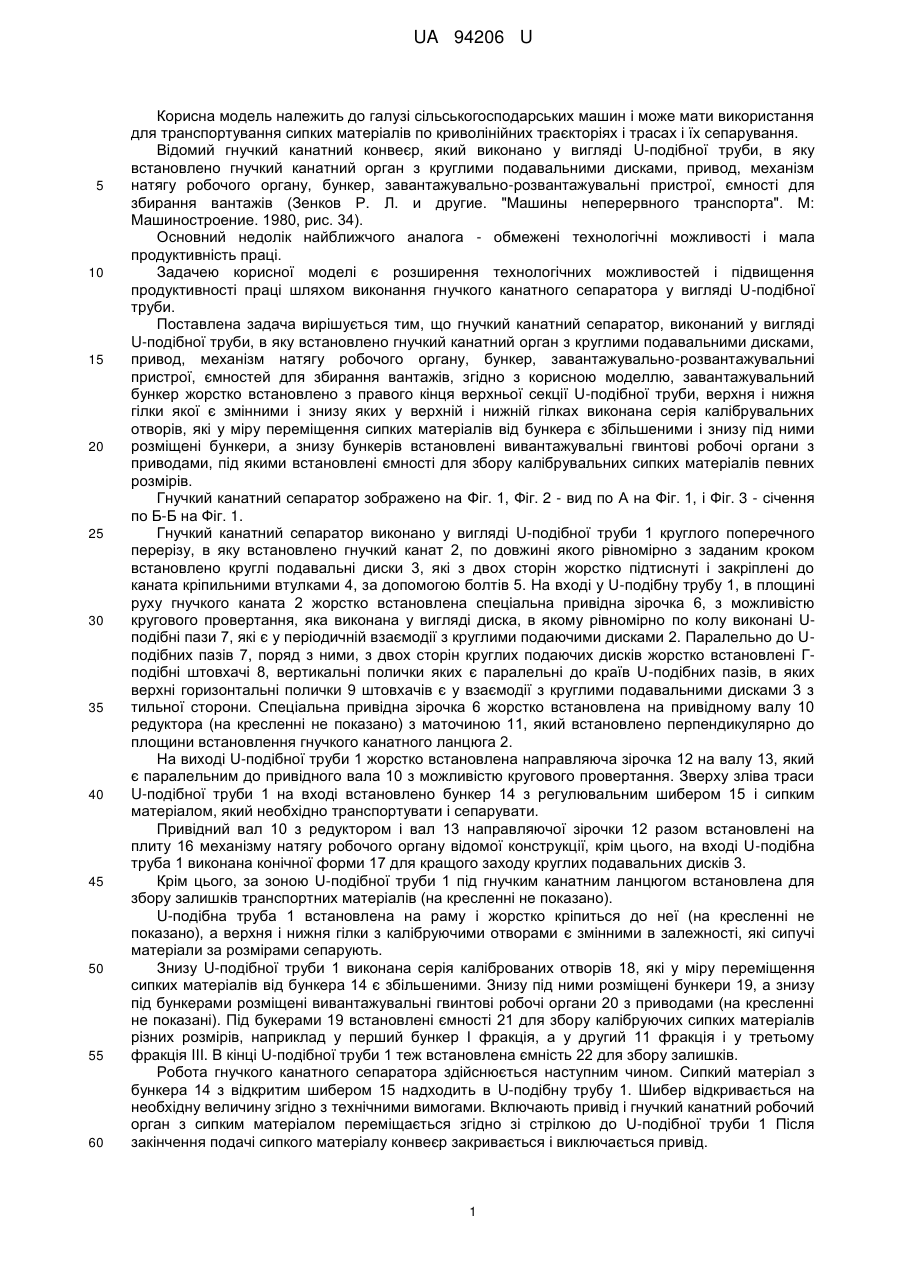

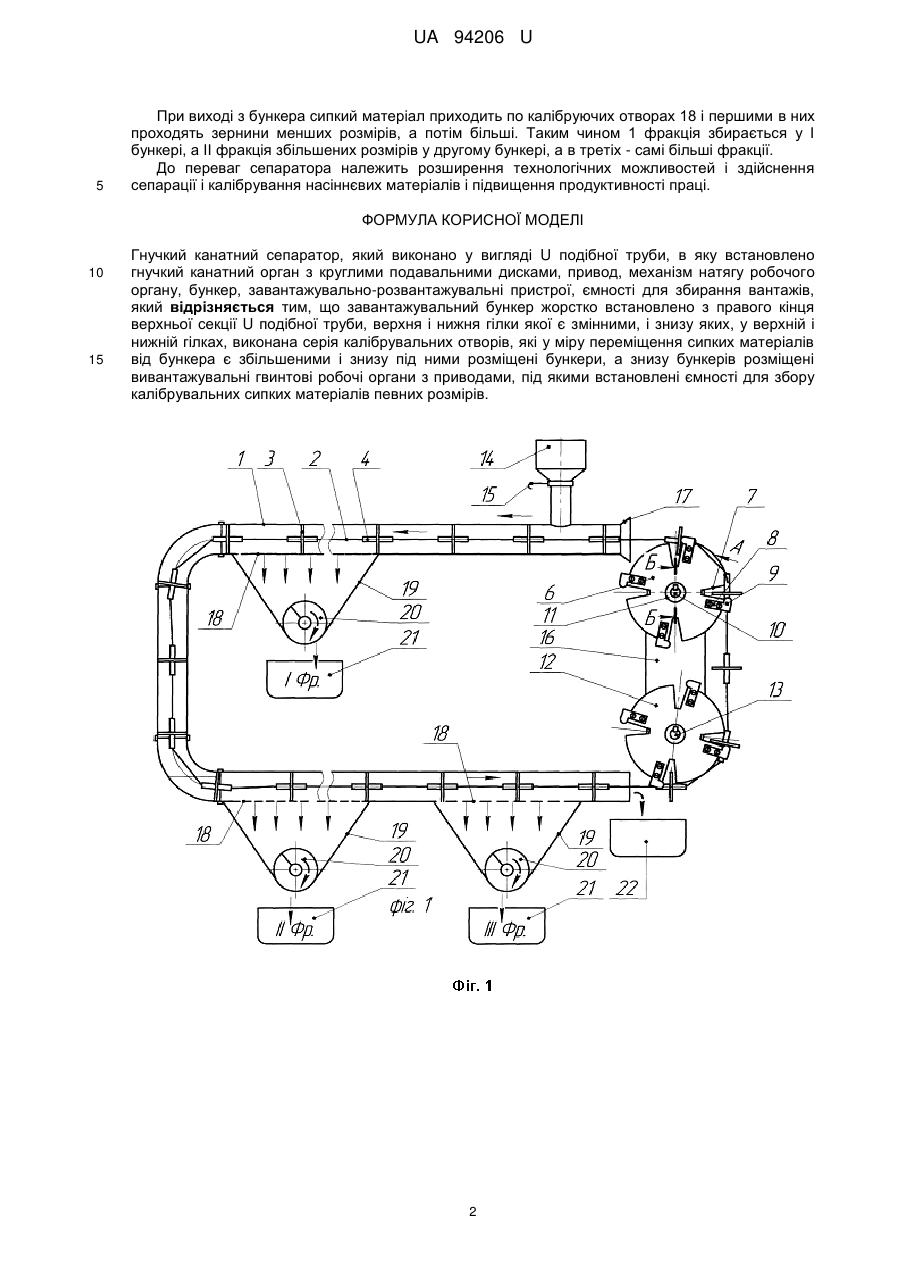

Реферат: UA 94206 U UA 94206 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарських машин і може мати використання для транспортування сипких матеріалів по криволінійних траєкторіях і трасах і їх сепарування. Відомий гнучкий канатний конвеєр, який виконано у вигляді U-подібної труби, в яку встановлено гнучкий канатний орган з круглими подавальними дисками, привод, механізм натягу робочого органу, бункер, завантажувально-розвантажувальні пристрої, ємності для збирання вантажів (Зенков Р. Л. и другие. "Машины неперервного транспорта". М: Машиностроение. 1980, рис. 34). Основний недолік найближчого аналога - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання гнучкого канатного сепаратора у вигляді U-подібної труби. Поставлена задача вирішується тим, що гнучкий канатний сепаратор, виконаний у вигляді U-подібної труби, в яку встановлено гнучкий канатний орган з круглими подавальними дисками, привод, механізм натягу робочого органу, бункер, завантажувально-розвантажувальниі пристрої, ємностей для збирання вантажів, згідно з корисною моделлю, завантажувальний бункер жорстко встановлено з правого кінця верхньої секції U-подібної труби, верхня і нижня гілки якої є змінними і знизу яких у верхній і нижній гілках виконана серія калібрувальних отворів, які у міру переміщення сипких матеріалів від бункера є збільшеними і знизу під ними розміщені бункери, а знизу бункерів встановлені вивантажувальні гвинтові робочі органи з приводами, під якими встановлені ємності для збору калібрувальних сипких матеріалів певних розмірів. Гнучкий канатний сепаратор зображено на Фіг. 1, Фіг. 2 - вид по А на Фіг. 1, і Фіг. 3 - січення по Б-Б на Фіг. 1. Гнучкий канатний сепаратор виконано у вигляді U-подібної труби 1 круглого поперечного перерізу, в яку встановлено гнучкий канат 2, по довжині якого рівномірно з заданим кроком встановлено круглі подавальні диски 3, які з двох сторін жорстко підтиснуті і закріплені до каната кріпильними втулками 4, за допомогою болтів 5. На вході у U-подібну трубу 1, в площині руху гнучкого каната 2 жорстко встановлена спеціальна привідна зірочка 6, з можливістю кругового провертання, яка виконана у вигляді диска, в якому рівномірно по колу виконані Uподібні пази 7, які є у періодичній взаємодії з круглими подаючими дисками 2. Паралельно до Uподібних пазів 7, поряд з ними, з двох сторін круглих подаючих дисків жорстко встановлені Гподібні штовхачі 8, вертикальні полички яких є паралельні до країв U-подібних пазів, в яких верхні горизонтальні полички 9 штовхачів є у взаємодії з круглими подавальними дисками 3 з тильної сторони. Спеціальна привідна зірочка 6 жорстко встановлена на привідному валу 10 редуктора (на кресленні не показано) з маточиною 11, який встановлено перпендикулярно до площини встановлення гнучкого канатного ланцюга 2. На виході U-подібної труби 1 жорстко встановлена направляюча зірочка 12 на валу 13, який є паралельним до привідного вала 10 з можливістю кругового провертання. Зверху зліва траси U-подібної труби 1 на вході встановлено бункер 14 з регулювальним шибером 15 і сипким матеріалом, який необхідно транспортувати і сепарувати. Привідний вал 10 з редуктором і вал 13 направляючої зірочки 12 разом встановлені на плиту 16 механізму натягу робочого органу відомої конструкції, крім цього, на вході U-подібна труба 1 виконана конічної форми 17 для кращого заходу круглих подавальних дисків 3. Крім цього, за зоною U-подібної труби 1 під гнучким канатним ланцюгом встановлена для збору залишків транспортних матеріалів (на кресленні не показано). U-подібна труба 1 встановлена на раму і жорстко кріпиться до неї (на кресленні не показано), а верхня і нижня гілки з калібруючими отворами є змінними в залежності, які сипучі матеріали за розмірами сепарують. Знизу U-подібної труби 1 виконана серія каліброваних отворів 18, які у міру переміщення сипких матеріалів від бункера 14 є збільшеними. Знизу під ними розміщені бункери 19, а знизу під бункерами розміщені вивантажувальні гвинтові робочі органи 20 з приводами (на кресленні не показані). Під букерами 19 встановлені ємності 21 для збору калібруючих сипких матеріалів різних розмірів, наприклад у перший бункер І фракція, а у другий 11 фракція і у третьому фракція III. В кінці U-подібної труби 1 теж встановлена ємність 22 для збору залишків. Робота гнучкого канатного сепаратора здійснюється наступним чином. Сипкий матеріал з бункера 14 з відкритим шибером 15 надходить в U-подібну трубу 1. Шибер відкривається на необхідну величину згідно з технічними вимогами. Включають привід і гнучкий канатний робочий орган з сипким матеріалом переміщається згідно зі стрілкою до U-подібної труби 1 Після закінчення подачі сипкого матеріалу конвеєр закривається і виключається привід. 1 UA 94206 U 5 При виході з бункера сипкий матеріал приходить по калібруючих отворах 18 і першими в них проходять зернини менших розмірів, а потім більші. Таким чином 1 фракція збирається у І бункері, а II фракція збільшених розмірів у другому бункері, а в третіх - самі більші фракції. До переваг сепаратора належить розширення технологічних можливостей і здійснення сепарації і калібрування насіннєвих матеріалів і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гнучкий канатний сепаратор, який виконано у вигляді U подібної труби, в яку встановлено гнучкий канатний орган з круглими подавальними дисками, привод, механізм натягу робочого органу, бункер, завантажувально-розвантажувальні пристрої, ємності для збирання вантажів, який відрізняється тим, що завантажувальний бункер жорстко встановлено з правого кінця верхньої секції U подібної труби, верхня і нижня гілки якої є змінними, і знизу яких, у верхній і нижній гілках, виконана серія калібрувальних отворів, які у міру переміщення сипких матеріалів від бункера є збільшеними і знизу під ними розміщені бункери, а знизу бункерів розміщені вивантажувальні гвинтові робочі органи з приводами, під якими встановлені ємності для збору калібрувальних сипких матеріалів певних розмірів. 2 UA 94206 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
