Гнучкий трубчастий змішувач з вертикальною подачею сипких матеріалів

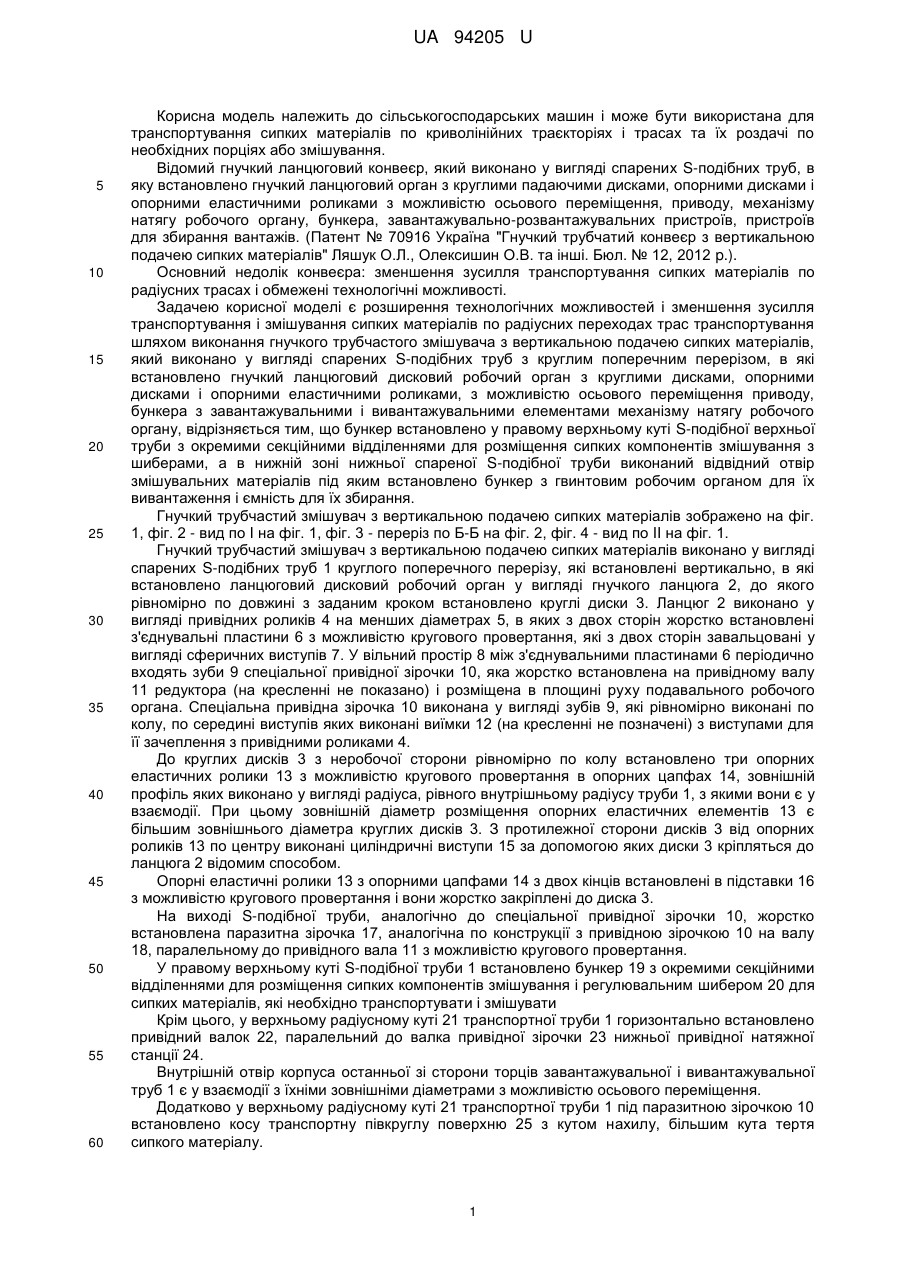

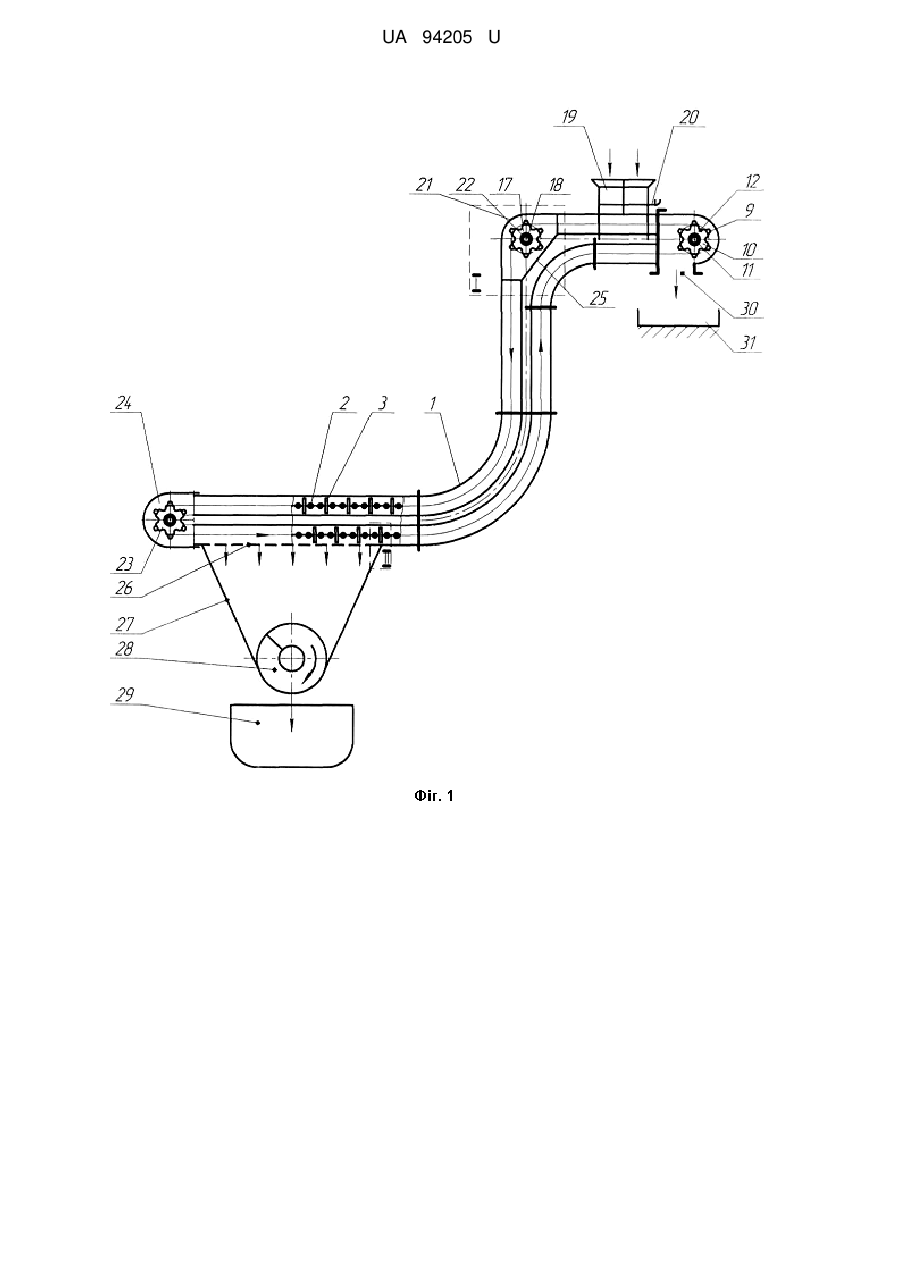

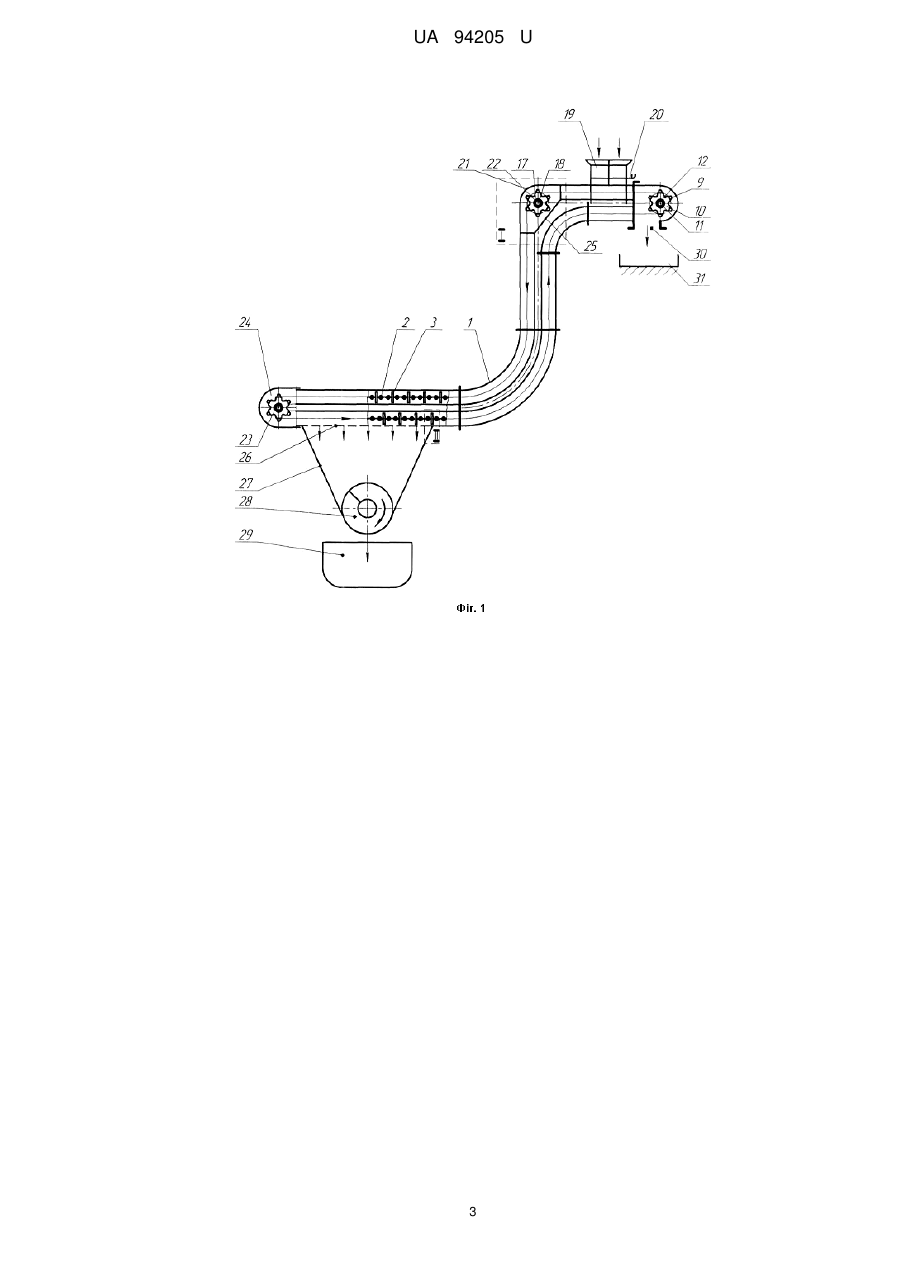

Реферат: UA 94205 U UA 94205 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарських машин і може бути використана для транспортування сипких матеріалів по криволінійних траєкторіях і трасах та їх роздачі по необхідних порціях або змішування. Відомий гнучкий ланцюговий конвеєр, який виконано у вигляді спарених S-подібних труб, в яку встановлено гнучкий ланцюговий орган з круглими падаючими дисками, опорними дисками і опорними еластичними роликами з можливістю осьового переміщення, приводу, механізму натягу робочого органу, бункера, завантажувально-розвантажувальних пристроїв, пристроїв для збирання вантажів. (Патент № 70916 Україна "Гнучкий трубчатий конвеєр з вертикальною подачею сипких матеріалів" Ляшук О.Л., Олексишин О.В. та інші. Бюл. № 12, 2012 p.). Основний недолік конвеєра: зменшення зусилля транспортування сипких матеріалів по радіусних трасах і обмежені технологічні можливості. Задачею корисної моделі є розширення технологічних можливостей і зменшення зусилля транспортування і змішування сипких матеріалів по радіусних переходах трас транспортування шляхом виконання гнучкого трубчастого змішувача з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб з круглим поперечним перерізом, в які встановлено гнучкий ланцюговий дисковий робочий орган з круглими дисками, опорними дисками і опорними еластичними роликами, з можливістю осьового переміщення приводу, бункера з завантажувальними і вивантажувальними елементами механізму натягу робочого органу, відрізняється тим, що бункер встановлено у правому верхньому куті S-подібної верхньої труби з окремими секційними відділеннями для розміщення сипких компонентів змішування з шиберами, а в нижній зоні нижньої спареної S-подібної труби виконаний відвідний отвір змішувальних матеріалів під яким встановлено бункер з гвинтовим робочим органом для їх вивантаження і ємність для їх збирання. Гнучкий трубчастий змішувач з вертикальною подачею сипких матеріалів зображено на фіг. 1, фіг. 2 - вид по I на фіг. 1, фіг. 3 - переріз по Б-Б на фіг. 2, фіг. 4 - вид по II на фіг. 1. Гнучкий трубчастий змішувач з вертикальною подачею сипких матеріалів виконано у вигляді спарених S-подібних труб 1 круглого поперечного перерізу, які встановлені вертикально, в які встановлено ланцюговий дисковий робочий орган у вигляді гнучкого ланцюга 2, до якого рівномірно по довжині з заданим кроком встановлено круглі диски 3. Ланцюг 2 виконано у вигляді привідних роликів 4 на менших діаметрах 5, в яких з двох сторін жорстко встановлені з'єднувальні пластини 6 з можливістю кругового провертання, які з двох сторін завальцовані у вигляді сферичних виступів 7. У вільний простір 8 між з'єднувальними пластинами 6 періодично входять зуби 9 спеціальної привідної зірочки 10, яка жорстко встановлена на привідному валу 11 редуктора (на кресленні не показано) і розміщена в площині руху подавального робочого органа. Спеціальна привідна зірочка 10 виконана у вигляді зубів 9, які рівномірно виконані по колу, по середині виступів яких виконані виїмки 12 (на кресленні не позначені) з виступами для її зачеплення з привідними роликами 4. До круглих дисків 3 з неробочої сторони рівномірно по колу встановлено три опорних еластичних ролики 13 з можливістю кругового провертання в опорних цапфах 14, зовнішній профіль яких виконано у вигляді радіуса, рівного внутрішньому радіусу труби 1, з якими вони є у взаємодії. При цьому зовнішній діаметр розміщення опорних еластичних елементів 13 є більшим зовнішнього діаметра круглих дисків 3. З протилежної сторони дисків 3 від опорних роликів 13 по центру виконані циліндричні виступи 15 за допомогою яких диски 3 кріпляться до ланцюга 2 відомим способом. Опорні еластичні ролики 13 з опорними цапфами 14 з двох кінців встановлені в підставки 16 з можливістю кругового провертання і вони жорстко закріплені до диска 3. На виході S-подібної труби, аналогічно до спеціальної привідної зірочки 10, жорстко встановлена паразитна зірочка 17, аналогічна по конструкції з привідною зірочкою 10 на валу 18, паралельному до привідного вала 11 з можливістю кругового провертання. У правому верхньому куті S-подібної труби 1 встановлено бункер 19 з окремими секційними відділеннями для розміщення сипких компонентів змішування і регулювальним шибером 20 для сипких матеріалів, які необхідно транспортувати і змішувати Крім цього, у верхньому радіусному куті 21 транспортної труби 1 горизонтально встановлено привідний валок 22, паралельний до валка привідної зірочки 23 нижньої привідної натяжної станції 24. Внутрішній отвір корпуса останньої зі сторони торців завантажувальної і вивантажувальної труб 1 є у взаємодії з їхніми зовнішніми діаметрами з можливістю осьового переміщення. Додатково у верхньому радіусному куті 21 транспортної труби 1 під паразитною зірочкою 10 встановлено косу транспортну півкруглу поверхню 25 з кутом нахилу, більшим кута тертя сипкого матеріалу. 1 UA 94205 U 5 10 15 Труби 1 жорстко кріпляться до рами (на кресленні не показано). Знизу в зоні вивантаження змішаних сипких матеріалів нижньої S-подібної труби 1 виконано вивантажувальні отвори 26 для просіяння і вивантаження готової суміші сипких матеріалів в бункер 27, з якого за допомогою гвинтового робочого органу 28 готовий матеріал вивантажується у ємність 29. У верхній частині труби 1 після вивантажувальних отворів 26 виконано отвір 30 для висипання непотрібних залишків у бункер 31. Робота гнучкого трубчастого конвеєра з вертикальною подачею сипких матеріалів 5 здійснюється наступним чином. Компоненти змішувальних сумішей засипають в бункер 19, включають привід, гнучкий ланцюг круглими дисками 3 переміщується згідно зі стрілкою. Відкривається шибер 20 і сипкі матеріали в певних дозах поступають в S-подібну трубу і переміщуються круглими дисками 3 до вивантажувальних отворів 26, вивантажуючи сипкий матеріал в ємності 29. При цьому у верхньому куті 21 сипкий матеріал зсипається по косій півкруглій поверхні 25 зменшуючи їх взаємодію з ланцюговим конвеєром і зменшуючи зусилля транспортування. Останні суттєво зменшують параметри зірочки 17, яка встановлена у верхньому радіусному куті 21. До переваг гнучкого трубчастого змішувача з вертикальною подачею сипких матеріалів відноситься зменшення зусилля транспортування по складних транспортних трасах за рахунок використання паразитних зірочок, покращення якості змішування сипких матеріалів і розширення технологічних можливостей. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Гнучкий трубчастий змішувач з вертикальною подачею сипких матеріалів, який виконано у вигляді спарених S-подібних труб з круглим поперечним перерізом, в які встановлено гнучкий ланцюговий дисковий робочий орган з круглими дисками, опорними дисками і опорними еластичними роликами, з можливістю осьового переміщення приводу, бункера з завантажувальними і вивантажувальними елементами механізму натягу робочого органу, який відрізняється тим, що бункер встановлено у правому верхньому куті S-подібної верхньої труби з окремими секційними відділеннями для розміщення сипких компонентів змішування з шиберами, а в нижній зоні нижньої спареної S-подібної труби виконаний відвідний отвір змішувальних матеріалів, під яким встановлено бункер з гвинтовим робочим органом для їх вивантаження і ємність для їх збирання. 2 UA 94205 U 3 UA 94205 U 4 UA 94205 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
