Спосіб розрахунку методом ешелонування

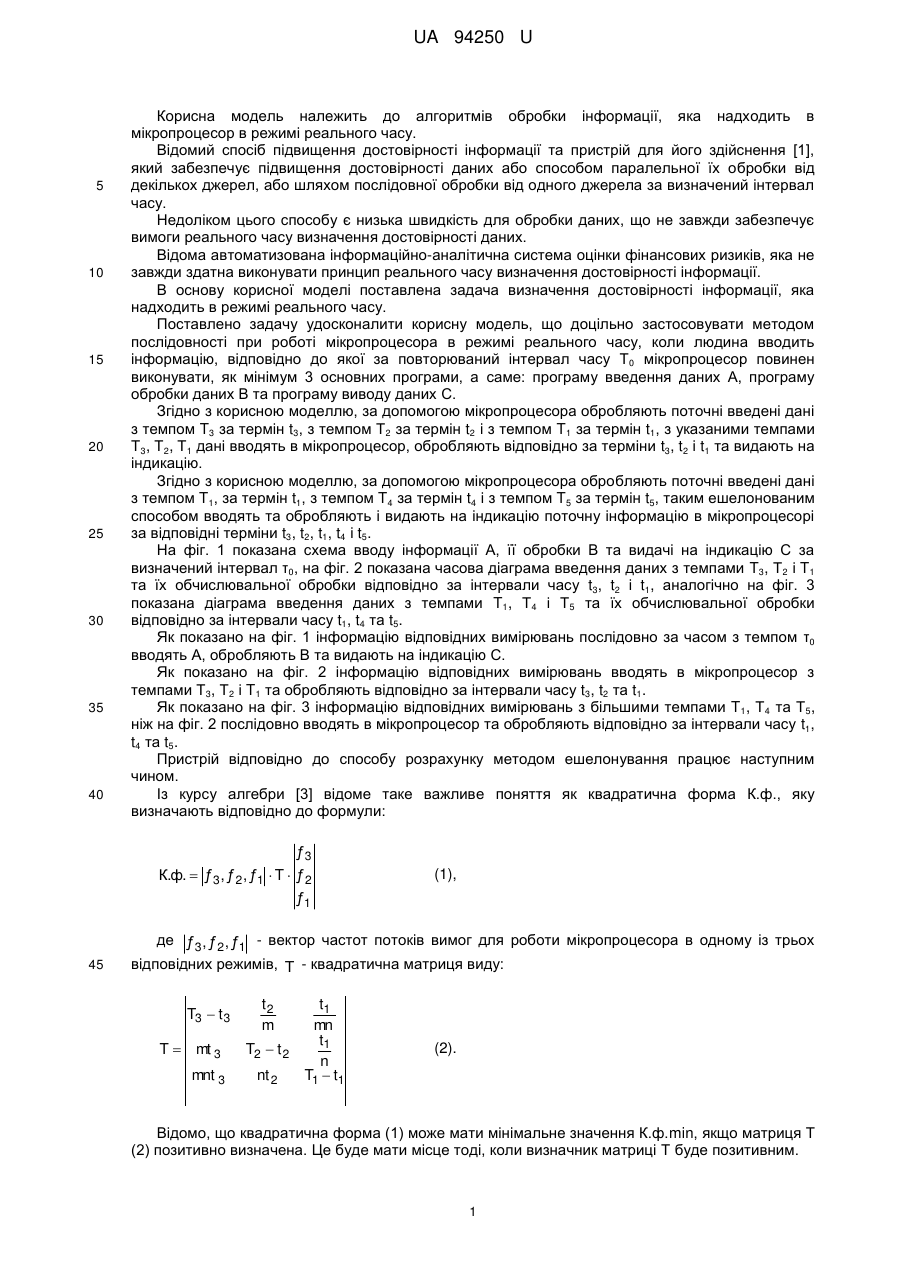

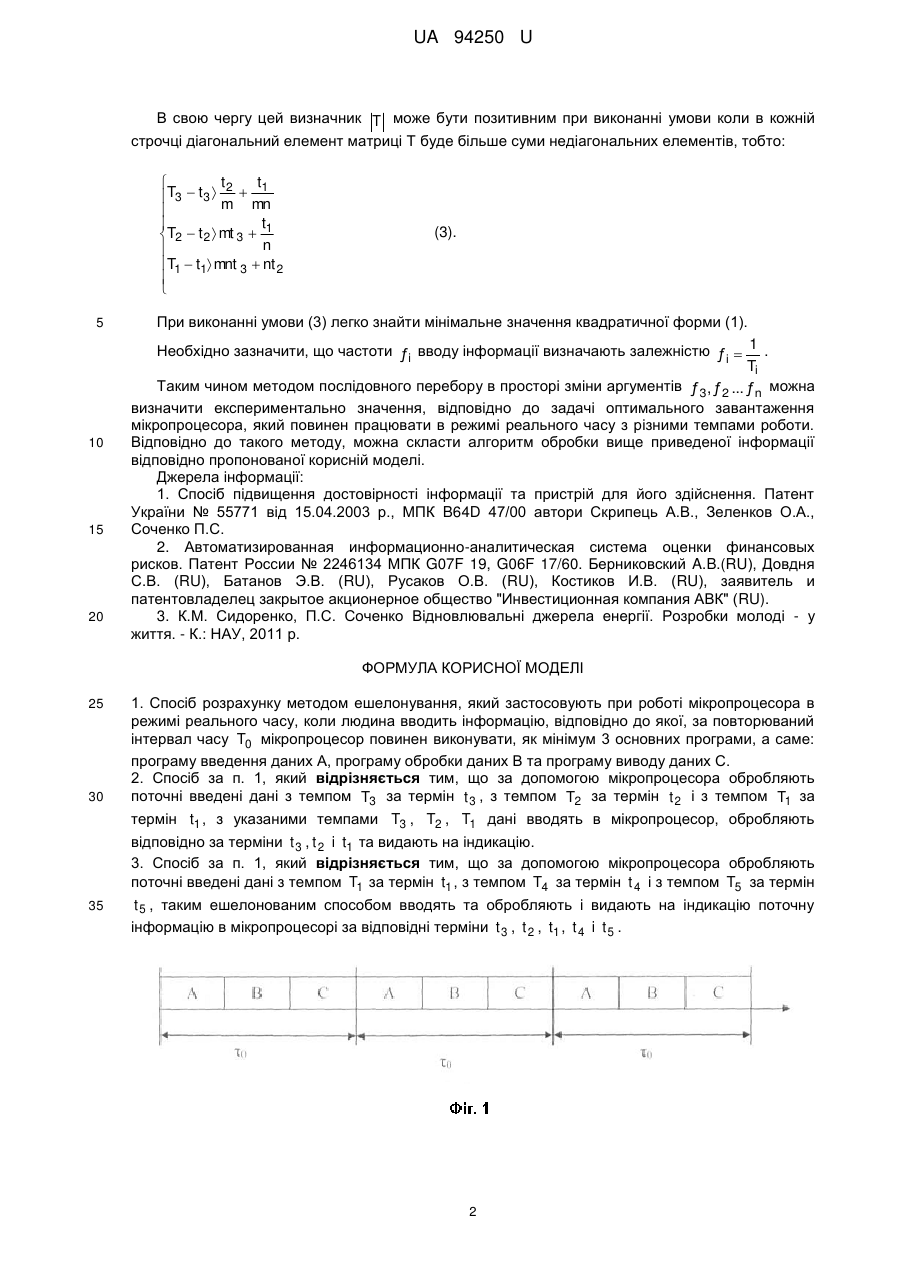

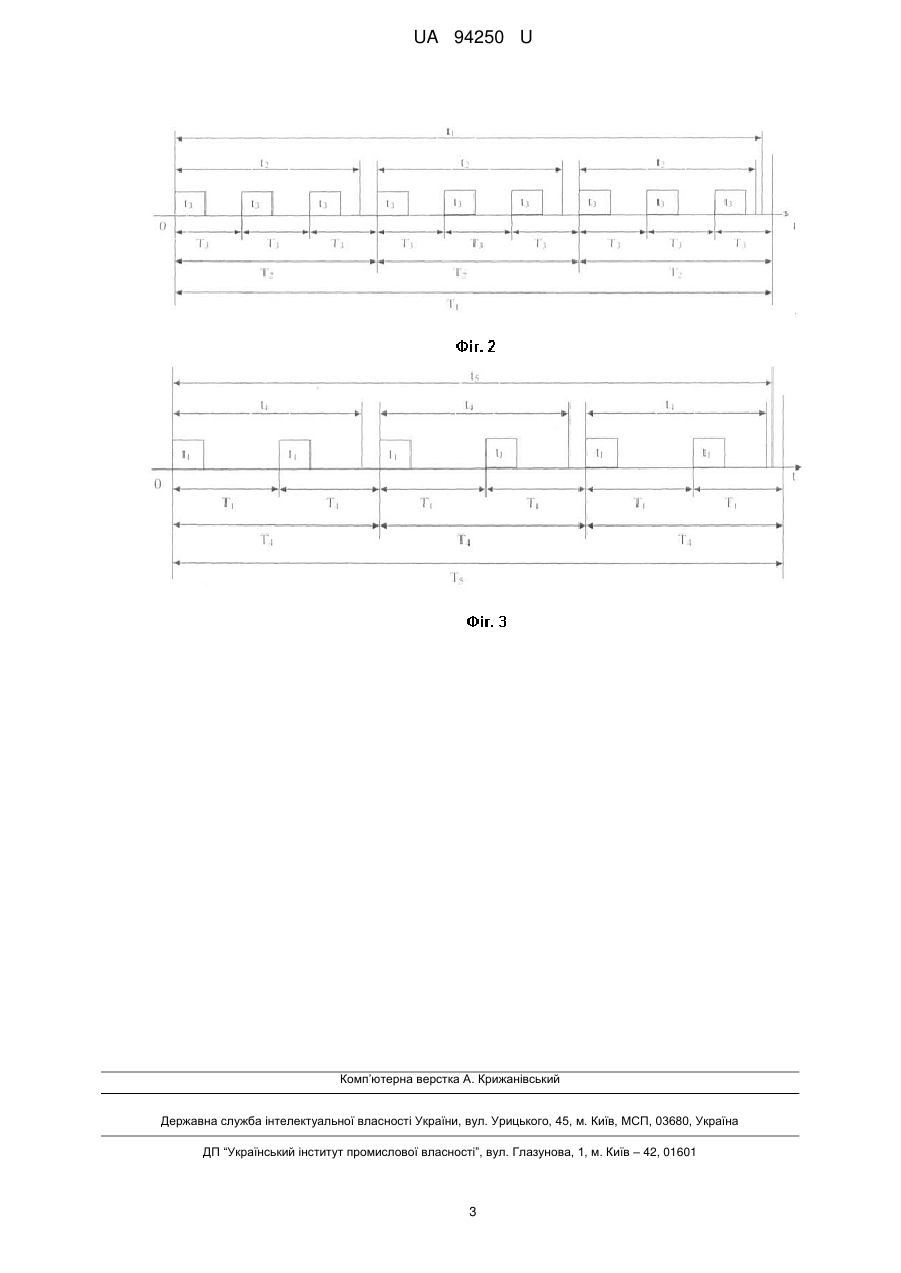

Реферат: Спосіб розрахунку методом ешелонування застосовують при роботі мікропроцесора в режимі реального часу, коли людина вводить інформацію, відповідно до якої, за повторюваний інтервал часу T0 мікропроцесор повинен виконувати, як мінімум 3 основних програми, а саме: програму введення даних А, програму обробки даних В та програму виводу даних С. UA 94250 U (12) UA 94250 U UA 94250 U 5 10 15 20 25 30 35 40 Корисна модель належить до алгоритмів обробки інформації, яка надходить в мікропроцесор в режимі реального часу. Відомий спосіб підвищення достовірності інформації та пристрій для його здійснення [1], який забезпечує підвищення достовірності даних або способом паралельної їх обробки від декількох джерел, або шляхом послідовної обробки від одного джерела за визначений інтервал часу. Недоліком цього способу є низька швидкість для обробки даних, що не завжди забезпечує вимоги реального часу визначення достовірності даних. Відома автоматизована інформаційно-аналітична система оцінки фінансових ризиків, яка не завжди здатна виконувати принцип реального часу визначення достовірності інформації. В основу корисної моделі поставлена задача визначення достовірності інформації, яка надходить в режимі реального часу. Поставлено задачу удосконалити корисну модель, що доцільно застосовувати методом послідовності при роботі мікропроцесора в режимі реального часу, коли людина вводить інформацію, відповідно до якої за повторюваний інтервал часу Т0 мікропроцесор повинен виконувати, як мінімум 3 основних програми, а саме: програму введення даних А, програму обробки даних В та програму виводу даних С. Згідно з корисною моделлю, за допомогою мікропроцесора обробляють поточні введені дані з темпом T3 за термін t3, з темпом Т2 за термін t2 і з темпом T1 за термін t1, з указаними темпами Т3, Т2, Т1 дані вводять в мікропроцесор, обробляють відповідно за терміни t3, t2 і t1 та видають на індикацію. Згідно з корисною моделлю, за допомогою мікропроцесора обробляють поточні введені дані з темпом T1, за термін t1, з темпом T4 за термін t4 і з темпом T5 за термін t5, таким ешелонованим способом вводять та обробляють і видають на індикацію поточну інформацію в мікропроцесорі за відповідні терміни t3, t2, t1, t4 і t5. На фіг. 1 показана схема вводу інформації А, її обробки В та видачі на індикацію С за визначений інтервал τ0, на фіг. 2 показана часова діаграма введення даних з темпами T3, Т2 і T1 та їх обчислювальної обробки відповідно за інтервали часу t3, t2 і t1, аналогічно на фіг. 3 показана діаграма введення даних з темпами T1, Т4 і Т5 та їх обчислювальної обробки відповідно за інтервали часу t1, t4 та t5. Як показано на фіг. 1 інформацію відповідних вимірювань послідовно за часом з темпом τ0 вводять А, обробляють В та видають на індикацію С. Як показано на фіг. 2 інформацію відповідних вимірювань вводять в мікропроцесор з темпами Т3, Т2 і T1 та обробляють відповідно за інтервали часу t3, t2 та t1. Як показано на фіг. 3 інформацію відповідних вимірювань з більшими темпами T1, Т4 та Т5, ніж на фіг. 2 послідовно вводять в мікропроцесор та обробляють відповідно за інтервали часу t1, t4 та t5. Пристрій відповідно до способу розрахунку методом ешелонування працює наступним чином. Із курсу алгебри [3] відоме таке важливе поняття як квадратична форма К.ф., яку визначають відповідно до формули: ƒ3 К.ф.  ƒ 3 , ƒ 2 , ƒ1  T  ƒ 2 ƒ1 45 (1), де ƒ 3 , ƒ 2 , ƒ1 - вектор частот потоків вимог для роботи мікропроцесора в одному із трьох відповідних режимів, T - квадратична матриця виду: T3  t 3 T  mt 3 mnt 3 t2 m T2  t 2 nt 2 t1 mn t1 n T1  t1 (2). Відомо, що квадратична форма (1) може мати мінімальне значення К.ф.min, якщо матриця Т (2) позитивно визначена. Це буде мати місце тоді, коли визначник матриці Т буде позитивним. 1 UA 94250 U В свою чергу цей визначник T може бути позитивним при виконанні умови коли в кожній строчці діагональний елемент матриці Т буде більше суми недіагональних елементів, тобто: t2 t1  T3  t 3  m  mn  t1  T2  t 2  mt 3  n  T1  t1 mnt 3  nt 2   5 10 15 20 (3). При виконанні умови (3) легко знайти мінімальне значення квадратичної форми (1). Необхідно зазначити, що частоти ƒi вводу інформації визначають залежністю ƒi  1 . Ti Таким чином методом послідовного перебору в просторі зміни аргументів ƒ3 , ƒ 2 ... ƒn можна визначити експериментально значення, відповідно до задачі оптимального завантаження мікропроцесора, який повинен працювати в режимі реального часу з різними темпами роботи. Відповідно до такого методу, можна скласти алгоритм обробки вище приведеної інформації відповідно пропонованої корисній моделі. Джерела інформації: 1. Спосіб підвищення достовірності інформації та пристрій для його здійснення. Патент України № 55771 від 15.04.2003 р., МПК B64D 47/00 автори Скрипець А.В., Зеленков О.А., Соченко П.С. 2. Автоматизированная информационно-аналитическая система оценки финансовых рисков. Патент России № 2246134 МПК G07F 19, G06F 17/60. Берниковский A.B.(RU), Довдня С.В. (RU), Батанов Э.В. (RU), Русаков О.В. (RU), Костиков И.В. (RU), заявитель и патентовладелец закрытое акционерное общество "Инвестиционная компания АВК" (RU). 3. К.М. Сидоренко, П.С. Соченко Відновлювальні джерела енергії. Розробки молоді - у життя. - К.: НАУ, 2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Спосіб розрахунку методом ешелонування, який застосовують при роботі мікропроцесора в режимі реального часу, коли людина вводить інформацію, відповідно до якої, за повторюваний інтервал часу T0 мікропроцесор повинен виконувати, як мінімум 3 основних програми, а саме: програму введення даних А, програму обробки даних В та програму виводу даних С. 2. Спосіб за п. 1, який відрізняється тим, що за допомогою мікропроцесора обробляють поточні введені дані з темпом T3 за термін t 3 , з темпом T2 за термін t 2 і з темпом T1 за термін t1 , з указаними темпами T3 , T2 , T1 дані вводять в мікропроцесор, обробляють 35 відповідно за терміни t 3 , t 2 i t1 та видають на індикацію. 3. Спосіб за п. 1, який відрізняється тим, що за допомогою мікропроцесора обробляють поточні введені дані з темпом T1 за термін t1 , з темпом T4 за термін t 4 і з темпом T5 за термін t 5 , таким ешелонованим способом вводять та обробляють і видають на індикацію поточну інформацію в мікропроцесорі за відповідні терміни t 3 , t 2 , t1 , t 4 i t 5 . 2 UA 94250 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
