Конструкція підсилення залізобетонних багатопорожнистих панелей

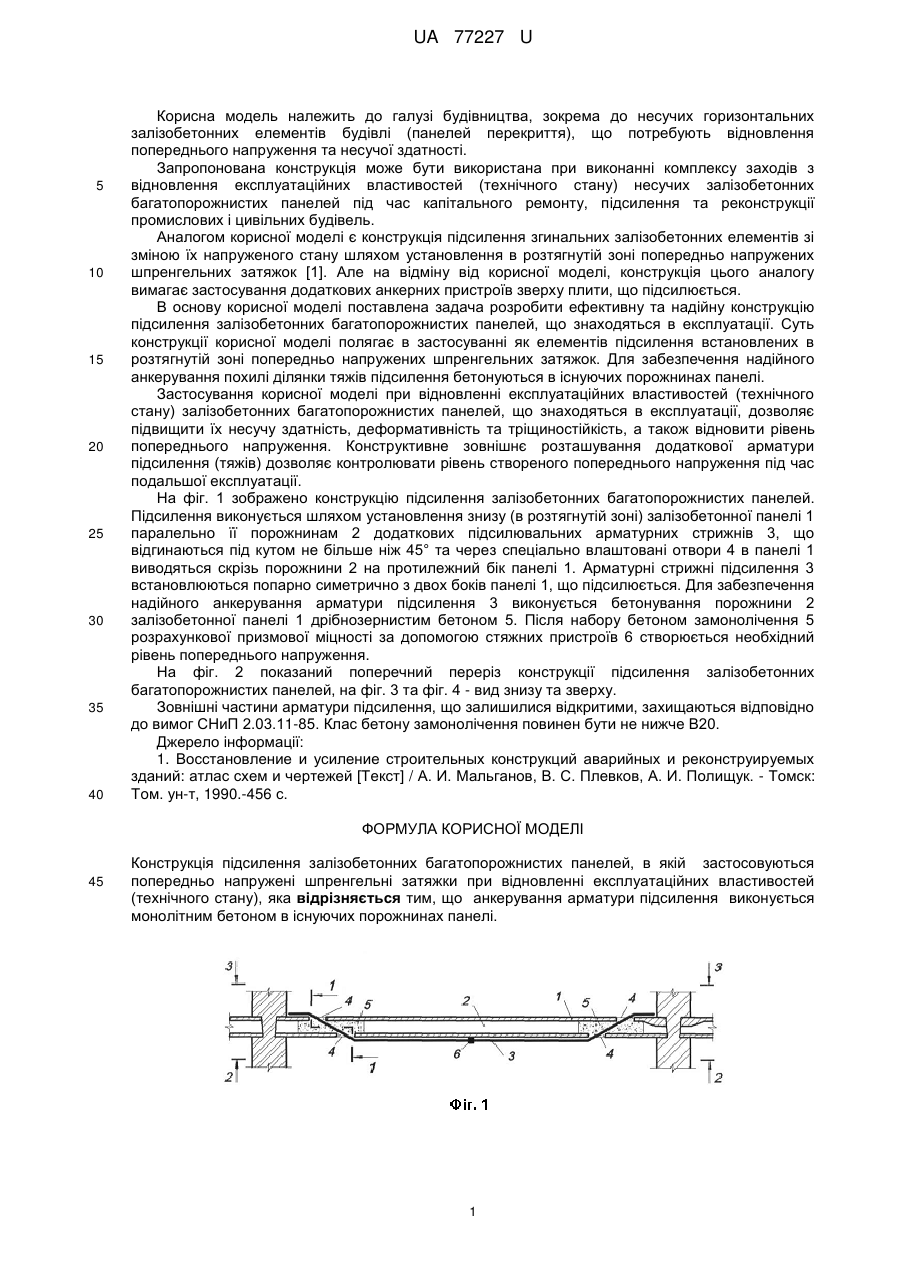

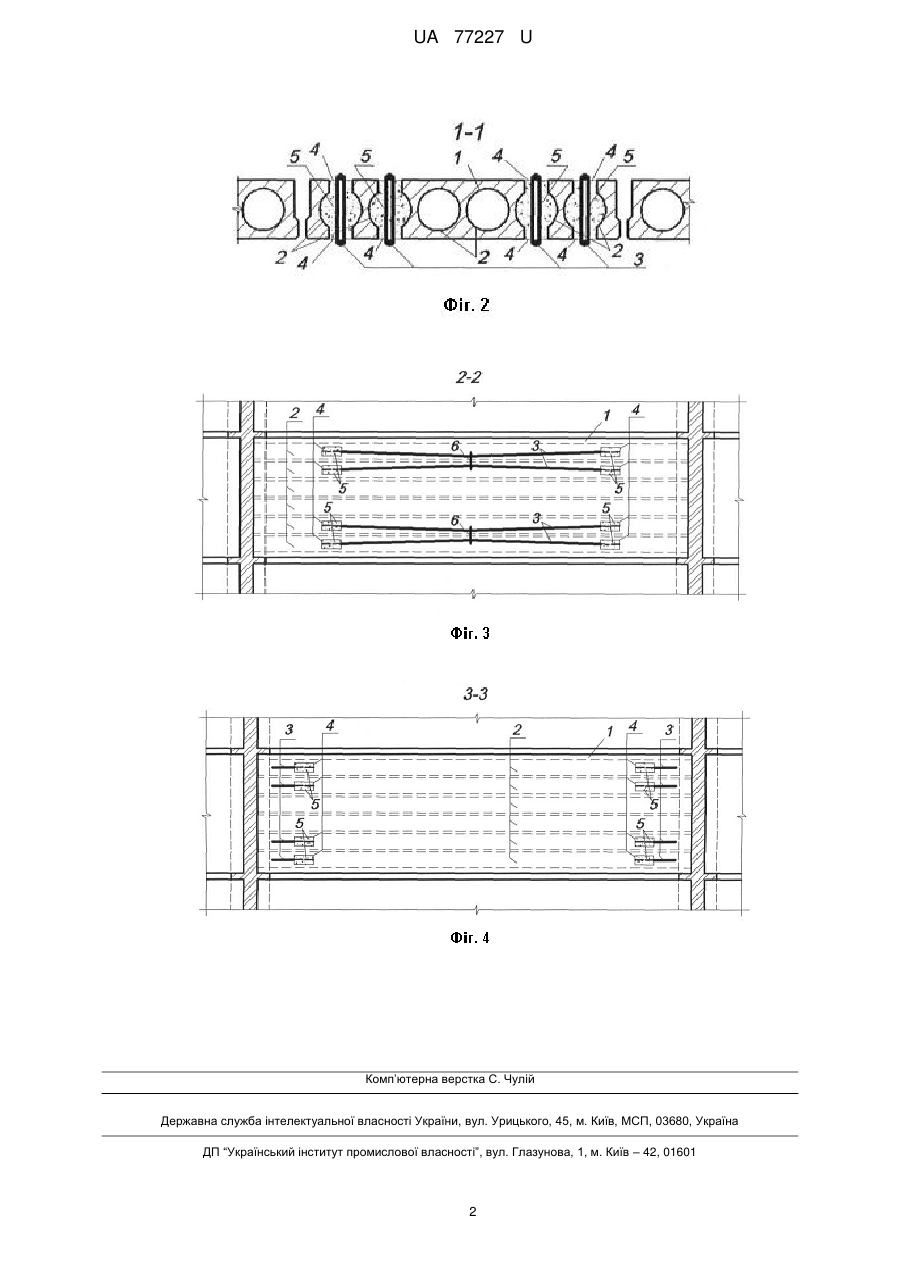

Реферат: UA 77227 U UA 77227 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до несучих горизонтальних залізобетонних елементів будівлі (панелей перекриття), що потребують відновлення попереднього напруження та несучої здатності. Запропонована конструкція може бути використана при виконанні комплексу заходів з відновлення експлуатаційних властивостей (технічного стану) несучих залізобетонних багатопорожнистих панелей під час капітального ремонту, підсилення та реконструкції промислових і цивільних будівель. Аналогом корисної моделі є конструкція підсилення згинальних залізобетонних елементів зі зміною їх напруженого стану шляхом установлення в розтягнутій зоні попередньо напружених шпренгельних затяжок [1]. Але на відміну від корисної моделі, конструкція цього аналогу вимагає застосування додаткових анкерних пристроїв зверху плити, що підсилюється. В основу корисної моделі поставлена задача розробити ефективну та надійну конструкцію підсилення залізобетонних багатопорожнистих панелей, що знаходяться в експлуатації. Суть конструкції корисної моделі полягає в застосуванні як елементів підсилення встановлених в розтягнутій зоні попередньо напружених шпренгельних затяжок. Для забезпечення надійного анкерування похилі ділянки тяжів підсилення бетонуються в існуючих порожнинах панелі. Застосування корисної моделі при відновленні експлуатаційних властивостей (технічного стану) залізобетонних багатопорожнистих панелей, що знаходяться в експлуатації, дозволяє підвищити їх несучу здатність, деформативність та тріщиностійкість, а також відновити рівень попереднього напруження. Конструктивне зовнішнє розташування додаткової арматури підсилення (тяжів) дозволяє контролювати рівень створеного попереднього напруження під час подальшої експлуатації. На фіг. 1 зображено конструкцію підсилення залізобетонних багатопорожнистих панелей. Підсилення виконується шляхом установлення знизу (в розтягнутій зоні) залізобетонної панелі 1 паралельно її порожнинам 2 додаткових підсилювальних арматурних стрижнів 3, що відгинаються під кутом не більше ніж 45° та через спеціально влаштовані отвори 4 в панелі 1 виводяться скрізь порожнини 2 на протилежний бік панелі 1. Арматурні стрижні підсилення 3 встановлюються попарно симетрично з двох боків панелі 1, що підсилюється. Для забезпечення надійного анкерування арматури підсилення 3 виконується бетонування порожнини 2 залізобетонної панелі 1 дрібнозернистим бетоном 5. Після набору бетоном замонолічення 5 розрахункової призмової міцності за допомогою стяжних пристроїв 6 створюється необхідний рівень попереднього напруження. На фіг. 2 показаний поперечний переріз конструкції підсилення залізобетонних багатопорожнистих панелей, на фіг. 3 та фіг. 4 - вид знизу та зверху. Зовнішні частини арматури підсилення, що залишилися відкритими, захищаються відповідно до вимог СНиП 2.03.11-85. Клас бетону замонолічення повинен бути не нижче В20. Джерело інформації: 1. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий: атлас схем и чертежей [Текст] / А. И. Мальганов, В. С. Плевков, А. И. Полищук. - Томск: Том. ун-т, 1990.-456 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Конструкція підсилення залізобетонних багатопорожнистих панелей, в якій застосовуються попередньо напружені шпренгельні затяжки при відновленні експлуатаційних властивостей (технічного стану), яка відрізняється тим, що анкерування арматури підсилення виконується монолітним бетоном в існуючих порожнинах панелі. 1 UA 77227 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
