Спосіб підсилення будівельних конструкцій

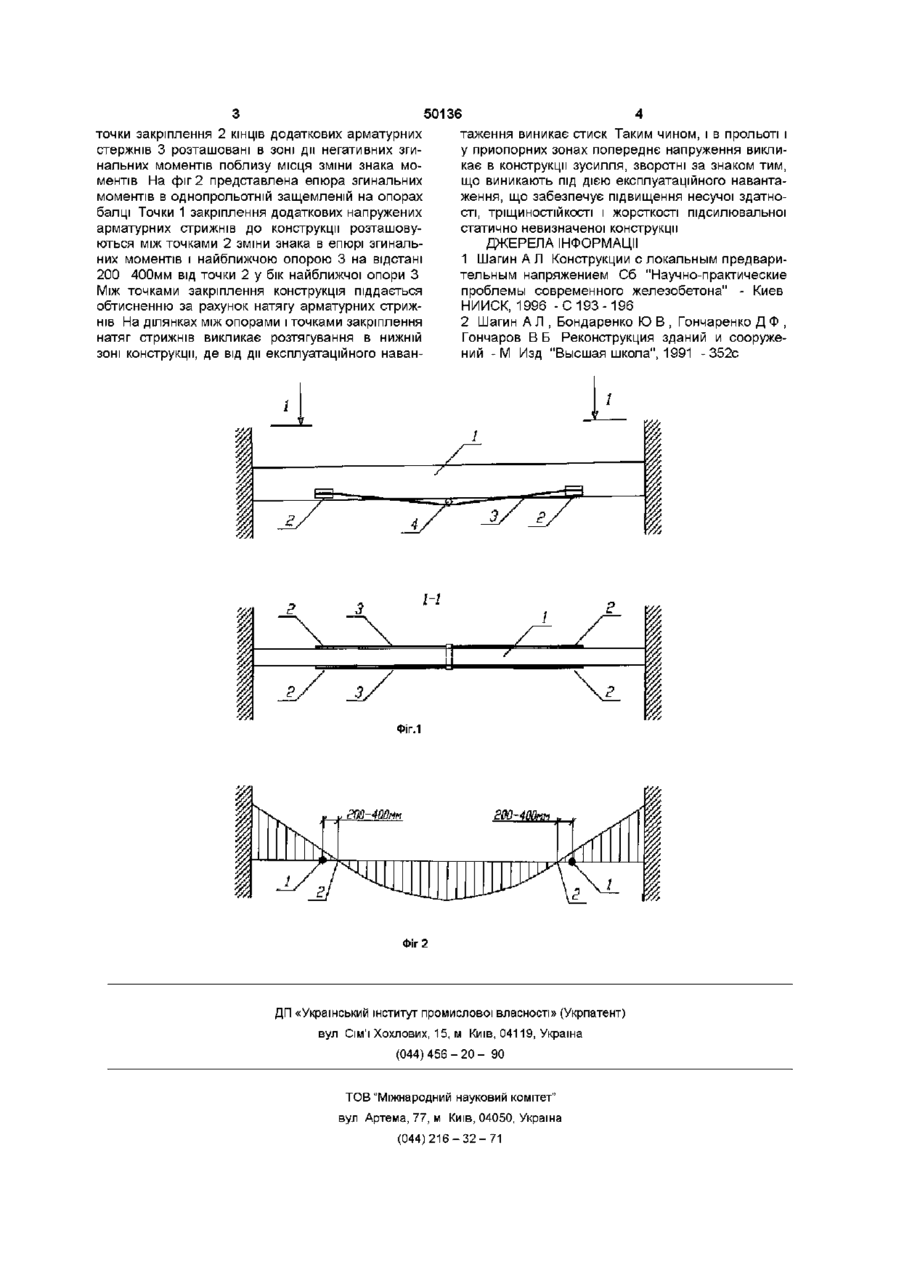

Спосіб підсилення будівельних конструкцій, що включає закріплення КІНЦІВ додаткових арматурних стрижнів до конструкції, наступний їх натяг прикладанням безпосередньо до них поперечного навантаження, фіксацію положення стрижнів за допомогою упорів і зняття поперечного навантаження, який відрізняється тим, що точки закріплення напружених арматурних стрижнів розташовуються в місцях зміни знака в епюрі згинальних моментів конструкції на відстані 200 400 мм від них у бік найближчих опор Винахід відноситься до залізобетонних, сталевих, сталезалізобетонних статично невизначених конструкцій (нерозрізні багатопрольотні, защемлені однопрольотні балки та ш), застосованих при зведенні і реконструкції об'єктів промислового і цивільного будівництва Відомий спосіб [1] підсилення залізобетонних та інших однопрольотних балок, які включають установку, закріплення до них та попереднє напруження додаткових арматурних стержнів, які розташовуються уздовж поверхні балок, не контактуючи з ними Однак даним способом не представляється можливим підсилювати статично невизначені конструкції, тому що поряд з обтисненням розтягнутої зони в прольотах, наприклад, у двопрольотній нерозрізній балці виникає додаткове розтягування в розтягнутій зоні на опорі, де величини згинальних моментів можуть перевершувати значення згинальних моментів у прольотах Найбільш близьким до цього винаходу є спосіб підсилення, наприклад, залізобетонних елементів, що згинаються, на локальних ділянках [2], що включає сколювання захисного шару бетону в приопорній зоні, де в статично визначних конструкціях напруження в робочій подовжній арматурі малі, приварку до існуючої арматури оцупків діаметром більшим ніж товщина захисного шару Потім до одного з оцупків приварюють арматурні стрижні підсилення, проводять його електронагрів до розрахункової температури і приварюють вільний кінець арматурного стержня до другого оцуп ка Описаний спосіб передбачає попереднє напруження ділянок, на яких діють тільки згинальні моменти одного знаку Крім того, нагрів арматурних стрижнів, як правило, великих діаметрів, вимагає істотних витрат електричної енергії Обидва згаданих вище способи не передбачають попереднє напруження статично невизначених конструкцій у зоні дії негативних згинальних моментів Нами поставлена задача підвищення несучої здатності, тріщиностійкості і жорсткості статично невизначених конструкцій Дана задача вирішується закріпленням КІНЦІВ додаткових арматурних стержнів до конструкції, наступним їх натягом прикладанням безпосередньо до них поперечного навантаження, фіксацією положення за допомогою упорів і зняття поперечного навантаження, при цьому точки закріплення арматурних стержнів розташовують у місцях зміни знака в епюрі згинальних моментів на відстані 200 400мм у бік найближчої опори На фіг 1 показана статично невизначена однопрольотна защемлена балка 1 з локальним попереднім напруженням, створеним відтягуванням додаткових арматурних стержнів 3 і фіксацією їх положення за допомогою упору 4 одночасно, паралельно в прольотній частині ексцентричним обтисненням, а у приопорній частині - ексцентричним розтягуванням Зазначене стало можливим завдяки тому, що (О со о Ю точки закріплення 2 КІНЦІВ додаткових арматурних стержнів 3 розташовані в зоні дії негативних згинальних моментів поблизу місця зміни знака моментів На фіг 2 представлена епюра згинальних моментів в однопрольотній защемленій на опорах балці Точки 1 закріплення додаткових напружених арматурних стрижнів до конструкції розташовуються між точками 2 зміни знака в епюрі згинальних моментів і найближчою опорою 3 на відстані 200 400мм від точки 2 у бік найближчої опори З Між точками закріплення конструкція піддається обтисненню за рахунок натягу арматурних стрижнів На ділянках між опорами і точками закріплення натяг стрижнів викликає розтягування в нижній зоні конструкції, де від дії експлуатаційного наван 50136 таження виникає стиск Таким чином, і в прольоті і у приопорних зонах попереднє напруження викликає в конструкції зусилля, зворотні за знаком тим, що виникають під дією експлуатаційного навантаження, що забезпечує підвищення несучої здатності, тріщиностійкості і жорсткості підсилювальної статично невизначеної конструкції ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Шагин А Л Конструкции с локальным предварительным напряжением Сб "Научно-практические проблемы современного железобетона" - Киев НИИСК, 1996 -С 193-196 2 Шагин А Л , Бондаренко Ю В , Гончаренко Д Ф , Гончаров В Б Реконструкция зданий и сооружений -М Изд "Высшая школа", 1991 -352с 1-1 I ФІГ.1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 І
