Індикаторна пломба для метрологічних приладів

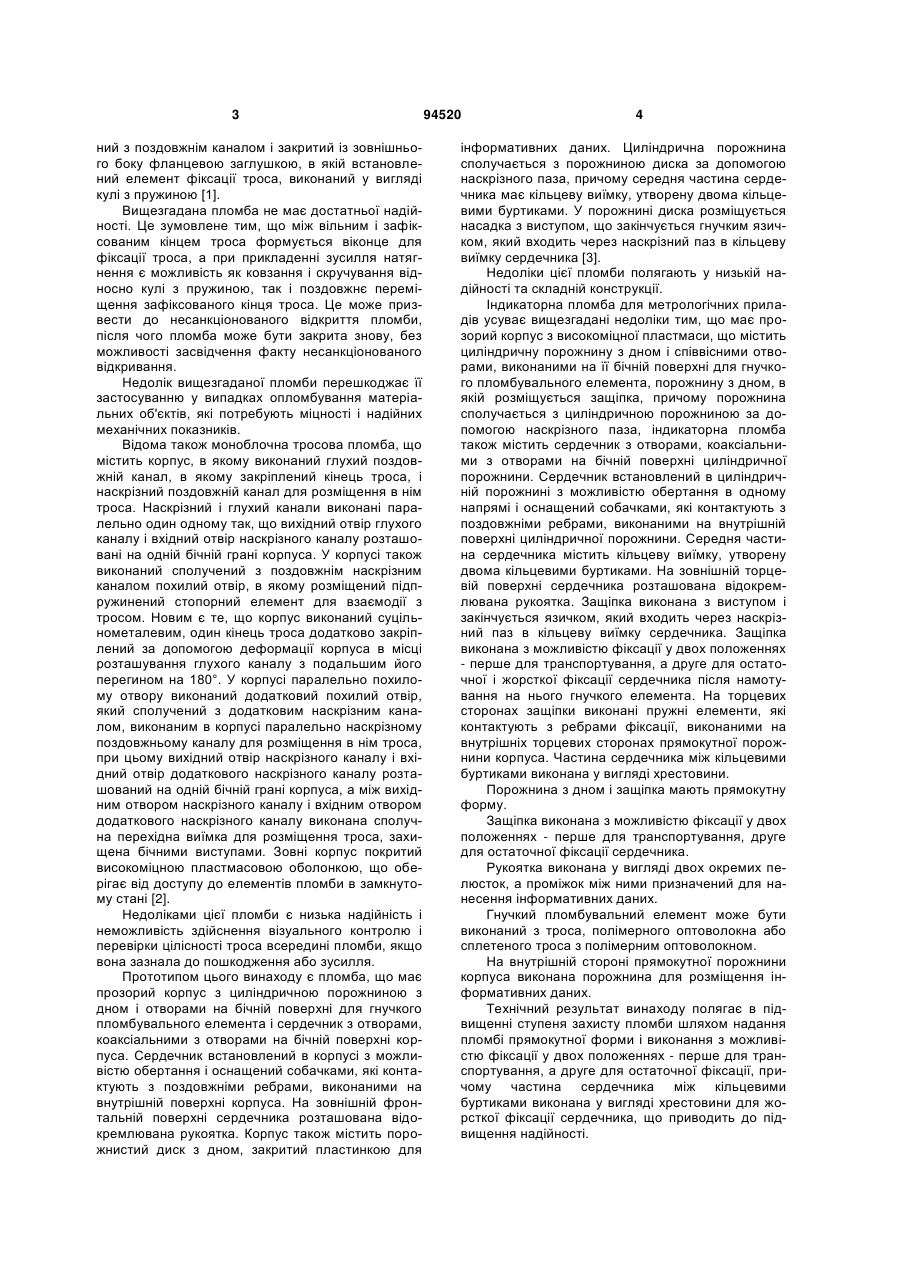

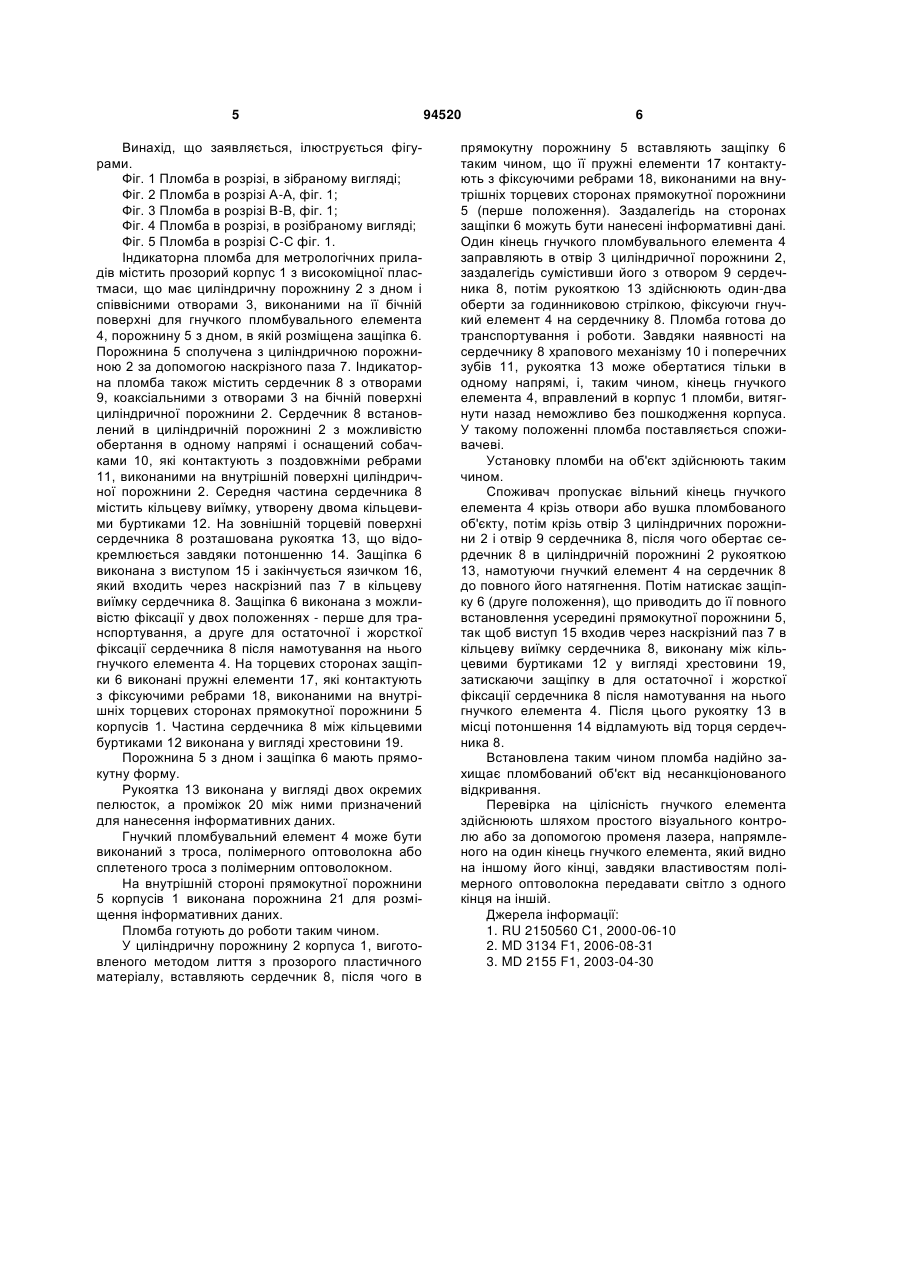

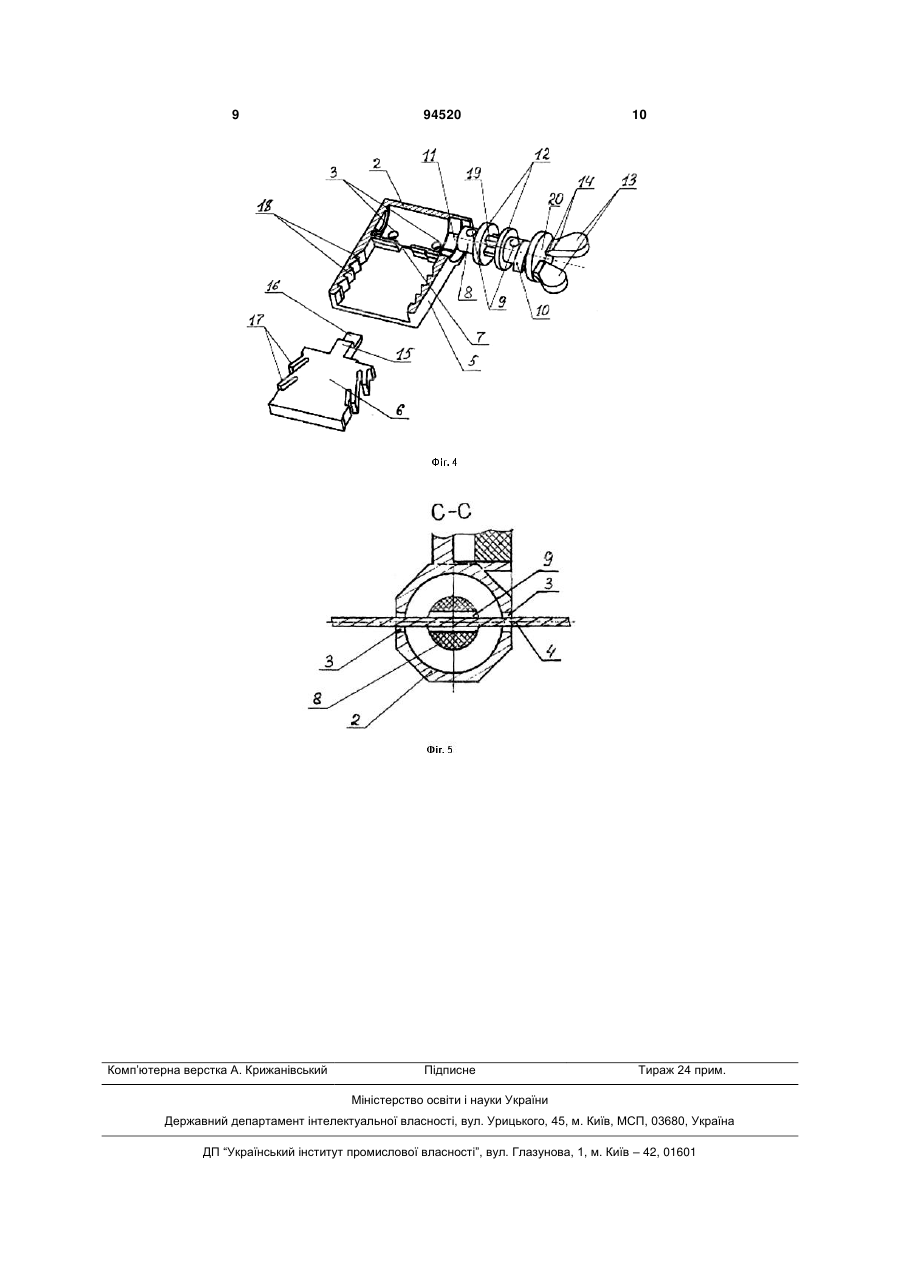

1. Індикаторна пломба для метрологічних приладів, що містить прозорий корпус з високоміцної пластмаси, який має циліндричну порожнину з дном і співвісні отвори, виконані в її бічній поверхні для гнучкого пломбувального елемента, порожнину з дном, в якій розміщена защіпка, і яка сполучена з циліндричною порожниною за допомогою наскрізного паза, сердечник з отворами, коаксіальними з отворами на бічній поверхні циліндричної порожнини, причому сердечник встановлений в циліндричній порожнині з можливістю обертання в одному напрямі і оснащений собачками, які контактують з поздовжніми ребрами, виконаними на внутрішній поверхні циліндричної порожнини, при цьому середня частина сердечни C2 2 (19) 1 3 ний з поздовжнім каналом і закритий із зовнішнього боку фланцевою заглушкою, в якій встановлений елемент фіксації троса, виконаний у вигляді кулі з пружиною [1]. Вищезгадана пломба не має достатньої надійності. Це зумовлене тим, що між вільним і зафіксованим кінцем троса формується віконце для фіксації троса, а при прикладенні зусилля натягнення є можливість як ковзання і скручування відносно кулі з пружиною, так і поздовжнє переміщення зафіксованого кінця троса. Це може призвести до несанкціонованого відкриття пломби, після чого пломба може бути закрита знову, без можливості засвідчення факту несанкціонованого відкривання. Недолік вищезгаданої пломби перешкоджає її застосуванню у випадках опломбування матеріальних об'єктів, які потребують міцності і надійних механічних показників. Відома також моноблочна тросова пломба, що містить корпус, в якому виконаний глухий поздовжній канал, в якому закріплений кінець троса, і наскрізний поздовжній канал для розміщення в нім троса. Наскрізний і глухий канали виконані паралельно один одному так, що вихідний отвір глухого каналу і вхідний отвір наскрізного каналу розташовані на одній бічній грані корпуса. У корпусі також виконаний сполучений з поздовжнім наскрізним каналом похилий отвір, в якому розміщений підпружинений стопорний елемент для взаємодії з тросом. Новим є те, що корпус виконаний суцільнометалевим, один кінець троса додатково закріплений за допомогою деформації корпуса в місці розташування глухого каналу з подальшим його перегином на 180°. У корпусі паралельно похилому отвору виконаний додатковий похилий отвір, який сполучений з додатковим наскрізним каналом, виконаним в корпусі паралельно наскрізному поздовжньому каналу для розміщення в нім троса, при цьому вихідний отвір наскрізного каналу і вхідний отвір додаткового наскрізного каналу розташований на одній бічній грані корпуса, а між вихідним отвором наскрізного каналу і вхідним отвором додаткового наскрізного каналу виконана сполучна перехідна виїмка для розміщення троса, захищена бічними виступами. Зовні корпус покритий високоміцною пластмасовою оболонкою, що оберігає від доступу до елементів пломби в замкнутому стані [2]. Недоліками цієї пломби є низька надійність і неможливість здійснення візуального контролю і перевірки цілісності троса всередині пломби, якщо вона зазнала до пошкодження або зусилля. Прототипом цього винаходу є пломба, що має прозорий корпус з циліндричною порожниною з дном і отворами на бічній поверхні для гнучкого пломбувального елемента і сердечник з отворами, коаксіальними з отворами на бічній поверхні корпуса. Сердечник встановлений в корпусі з можливістю обертання і оснащений собачками, які контактують з поздовжніми ребрами, виконаними на внутрішній поверхні корпуса. На зовнішній фронтальній поверхні сердечника розташована відокремлювана рукоятка. Корпус також містить порожнистий диск з дном, закритий пластинкою для 94520 4 інформативних даних. Циліндрична порожнина сполучається з порожниною диска за допомогою наскрізного паза, причому середня частина сердечника має кільцеву виїмку, утворену двома кільцевими буртиками. У порожнині диска розміщується насадка з виступом, що закінчується гнучким язичком, який входить через наскрізний паз в кільцеву виїмку сердечника [3]. Недоліки цієї пломби полягають у низькій надійності та складній конструкції. Індикаторна пломба для метрологічних приладів усуває вищезгадані недоліки тим, що має прозорий корпус з високоміцної пластмаси, що містить циліндричну порожнину з дном і співвісними отворами, виконаними на її бічній поверхні для гнучкого пломбувального елемента, порожнину з дном, в якій розміщується защіпка, причому порожнина сполучається з циліндричною порожниною за допомогою наскрізного паза, індикаторна пломба також містить сердечник з отворами, коаксіальними з отворами на бічній поверхні циліндричної порожнини. Сердечник встановлений в циліндричній порожнині з можливістю обертання в одному напрямі і оснащений собачками, які контактують з поздовжніми ребрами, виконаними на внутрішній поверхні циліндричної порожнини. Середня частина сердечника містить кільцеву виїмку, утворену двома кільцевими буртиками. На зовнішній торцевій поверхні сердечника розташована відокремлювана рукоятка. Защіпка виконана з виступом і закінчується язичком, який входить через наскрізний паз в кільцеву виїмку сердечника. Защіпка виконана з можливістю фіксації у двох положеннях - перше для транспортування, а друге для остаточної і жорсткої фіксації сердечника після намотування на нього гнучкого елемента. На торцевих сторонах защіпки виконані пружні елементи, які контактують з ребрами фіксації, виконаними на внутрішніх торцевих сторонах прямокутної порожнини корпуса. Частина сердечника між кільцевими буртиками виконана у вигляді хрестовини. Порожнина з дном і защіпка мають прямокутну форму. Защіпка виконана з можливістю фіксації у двох положеннях - перше для транспортування, друге для остаточної фіксації сердечника. Рукоятка виконана у вигляді двох окремих пелюсток, а проміжок між ними призначений для нанесення інформативних даних. Гнучкий пломбувальний елемент може бути виконаний з троса, полімерного оптоволокна або сплетеного троса з полімерним оптоволокном. На внутрішній стороні прямокутної порожнини корпуса виконана порожнина для розміщення інформативних даних. Технічний результат винаходу полягає в підвищенні ступеня захисту пломби шляхом надання пломбі прямокутної форми і виконання з можливістю фіксації у двох положеннях - перше для транспортування, а друге для остаточної фіксації, причому частина сердечника між кільцевими буртиками виконана у вигляді хрестовини для жорсткої фіксації сердечника, що приводить до підвищення надійності. 5 Винахід, що заявляється, ілюструється фігурами. Фіг. 1 Пломба в розрізі, в зібраному вигляді; Фіг. 2 Пломба в розрізі А-А, фіг. 1; Фіг. 3 Пломба в розрізі В-В, фіг. 1; Фіг. 4 Пломба в розрізі, в розібраному вигляді; Фіг. 5 Пломба в розрізі С-С фіг. 1. Індикаторна пломба для метрологічних приладів містить прозорий корпус 1 з високоміцної пластмаси, що має циліндричну порожнину 2 з дном і співвісними отворами 3, виконаними на її бічній поверхні для гнучкого пломбувального елемента 4, порожнину 5 з дном, в якій розміщена защіпка 6. Порожнина 5 сполучена з циліндричною порожниною 2 за допомогою наскрізного паза 7. Індикаторна пломба також містить сердечник 8 з отворами 9, коаксіальними з отворами 3 на бічній поверхні циліндричної порожнини 2. Сердечник 8 встановлений в циліндричній порожнині 2 з можливістю обертання в одному напрямі і оснащений собачками 10, які контактують з поздовжніми ребрами 11, виконаними на внутрішній поверхні циліндричної порожнини 2. Середня частина сердечника 8 містить кільцеву виїмку, утворену двома кільцевими буртиками 12. На зовнішній торцевій поверхні сердечника 8 розташована рукоятка 13, що відокремлюється завдяки потоншенню 14. Защіпка 6 виконана з виступом 15 і закінчується язичком 16, який входить через наскрізний паз 7 в кільцеву виїмку сердечника 8. Защіпка 6 виконана з можливістю фіксації у двох положеннях - перше для транспортування, а друге для остаточної і жорсткої фіксації сердечника 8 після намотування на нього гнучкого елемента 4. На торцевих сторонах защіпки 6 виконані пружні елементи 17, які контактують з фіксуючими ребрами 18, виконаними на внутрішніх торцевих сторонах прямокутної порожнини 5 корпусів 1. Частина сердечника 8 між кільцевими буртиками 12 виконана у вигляді хрестовини 19. Порожнина 5 з дном і защіпка 6 мають прямокутну форму. Рукоятка 13 виконана у вигляді двох окремих пелюсток, а проміжок 20 між ними призначений для нанесення інформативних даних. Гнучкий пломбувальний елемент 4 може бути виконаний з троса, полімерного оптоволокна або сплетеного троса з полімерним оптоволокном. На внутрішній стороні прямокутної порожнини 5 корпусів 1 виконана порожнина 21 для розміщення інформативних даних. Пломба готують до роботи таким чином. У циліндричну порожнину 2 корпуса 1, виготовленого методом лиття з прозорого пластичного матеріалу, вставляють сердечник 8, після чого в 94520 6 прямокутну порожнину 5 вставляють защіпку 6 таким чином, що її пружні елементи 17 контактують з фіксуючими ребрами 18, виконаними на внутрішніх торцевих сторонах прямокутної порожнини 5 (перше положення). Заздалегідь на сторонах защіпки 6 можуть бути нанесені інформативні дані. Один кінець гнучкого пломбувального елемента 4 заправляють в отвір 3 циліндричної порожнини 2, заздалегідь сумістивши його з отвором 9 сердечника 8, потім рукояткою 13 здійснюють один-два оберти за годинниковою стрілкою, фіксуючи гнучкий елемент 4 на сердечнику 8. Пломба готова до транспортування і роботи. Завдяки наявності на сердечнику 8 храпового механізму 10 і поперечних зубів 11, рукоятка 13 може обертатися тільки в одному напрямі, і, таким чином, кінець гнучкого елемента 4, вправлений в корпус 1 пломби, витягнути назад неможливо без пошкодження корпуса. У такому положенні пломба поставляється споживачеві. Установку пломби на об'єкт здійснюють таким чином. Споживач пропускає вільний кінець гнучкого елемента 4 крізь отвори або вушка пломбованого об'єкту, потім крізь отвір 3 циліндричних порожнини 2 і отвір 9 сердечника 8, після чого обертає сердечник 8 в циліндричній порожнині 2 рукояткою 13, намотуючи гнучкий елемент 4 на сердечник 8 до повного його натягнення. Потім натискає защіпку 6 (друге положення), що приводить до її повного встановлення усередині прямокутної порожнини 5, так щоб виступ 15 входив через наскрізний паз 7 в кільцеву виїмку сердечника 8, виконану між кільцевими буртиками 12 у вигляді хрестовини 19, затискаючи защіпку в для остаточної і жорсткої фіксації сердечника 8 після намотування на нього гнучкого елемента 4. Після цього рукоятку 13 в місці потоншення 14 відламують від торця сердечника 8. Встановлена таким чином пломба надійно захищає пломбований об'єкт від несанкціонованого відкривання. Перевірка на цілісність гнучкого елемента здійснюють шляхом простого візуального контролю або за допомогою променя лазера, напрямленого на один кінець гнучкого елемента, який видно на іншому його кінці, завдяки властивостям полімерного оптоволокна передавати світло з одного кінця на іншій. Джерела інформації: 1. RU 2150560 C1, 2000-06-10 2. MD 3134 F1, 2006-08-31 3. MD 2155 F1, 2003-04-30 7 94520 8 9 Комп’ютерна верстка А. Крижанівський 94520 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
