Вузол кріплення стійки робочого органа культиватора

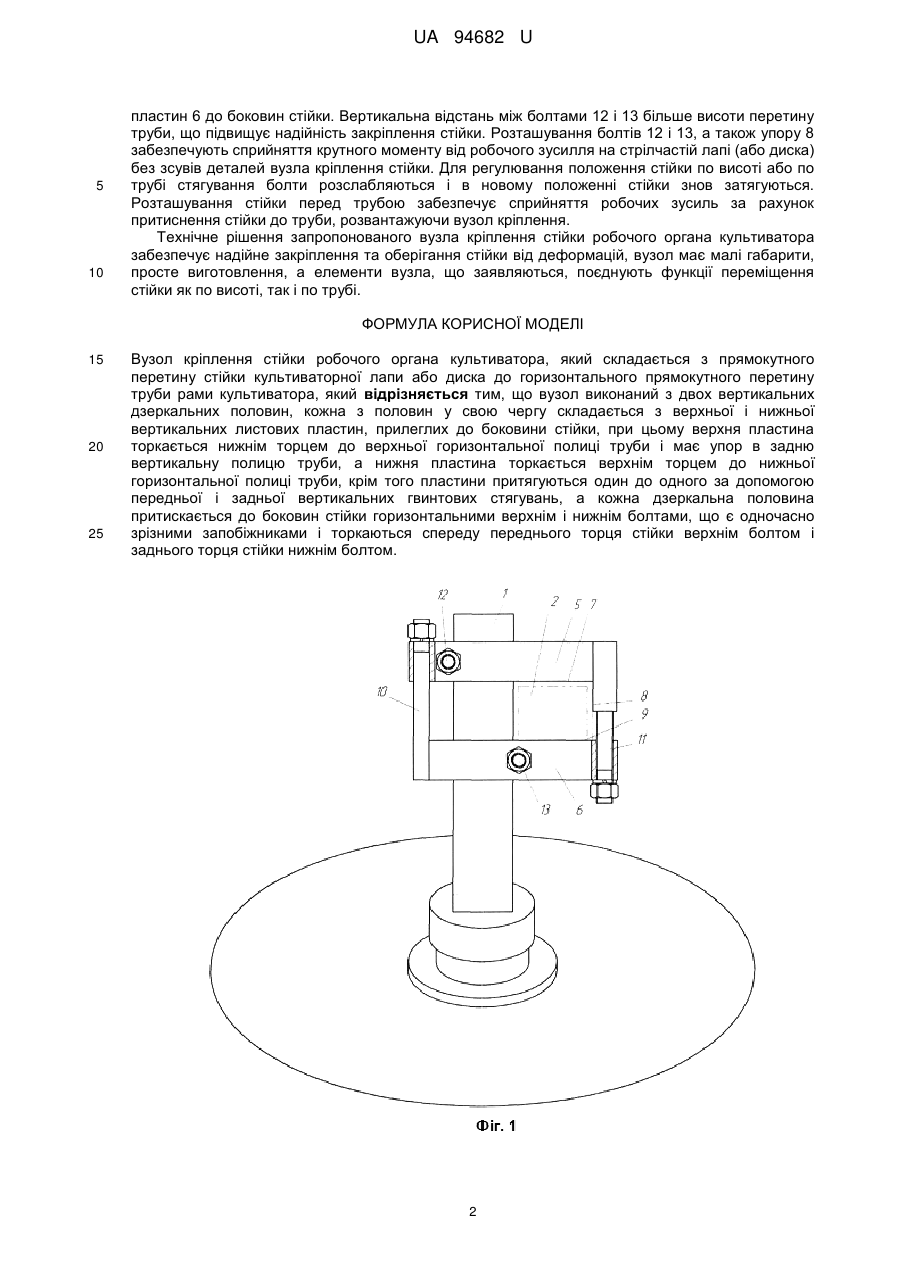

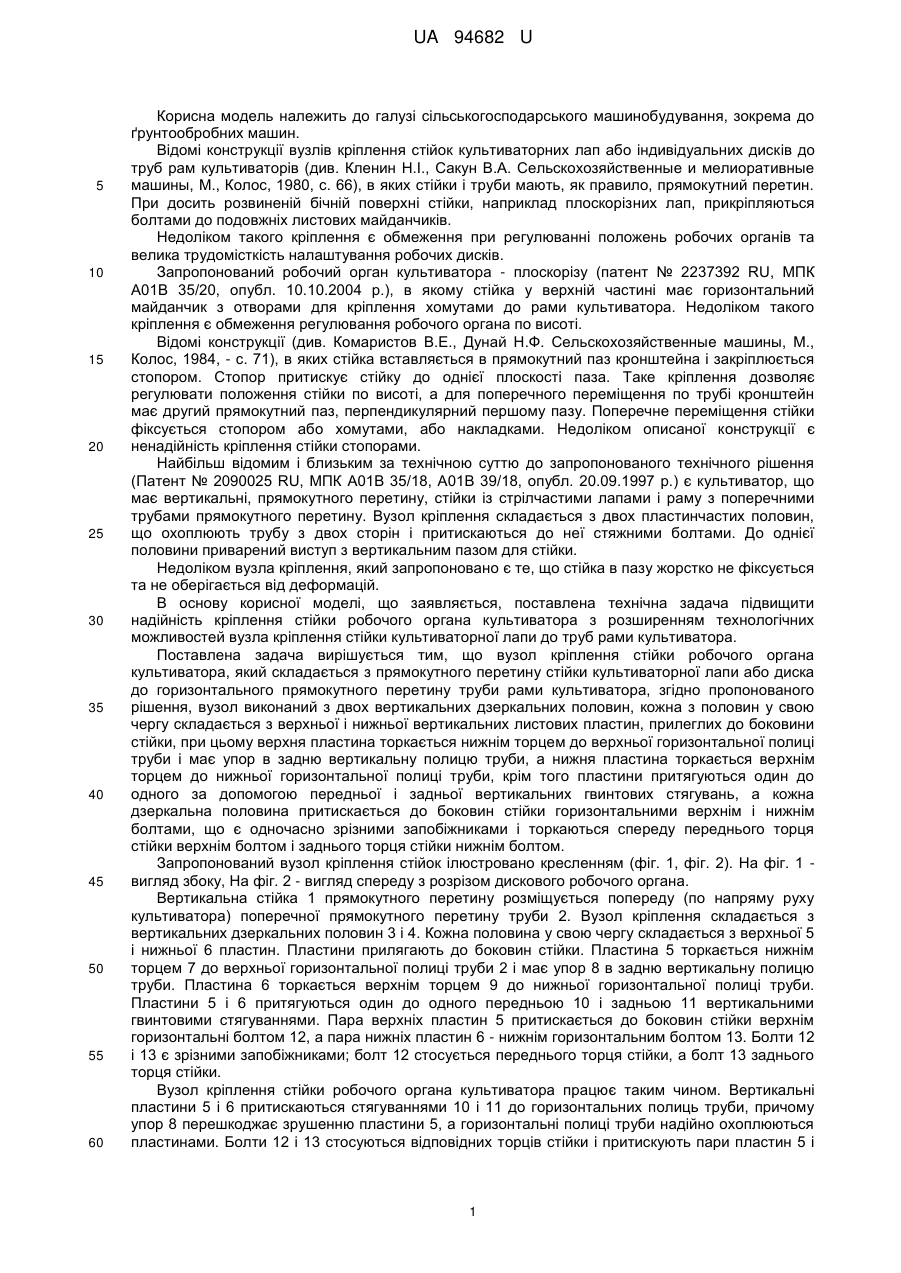

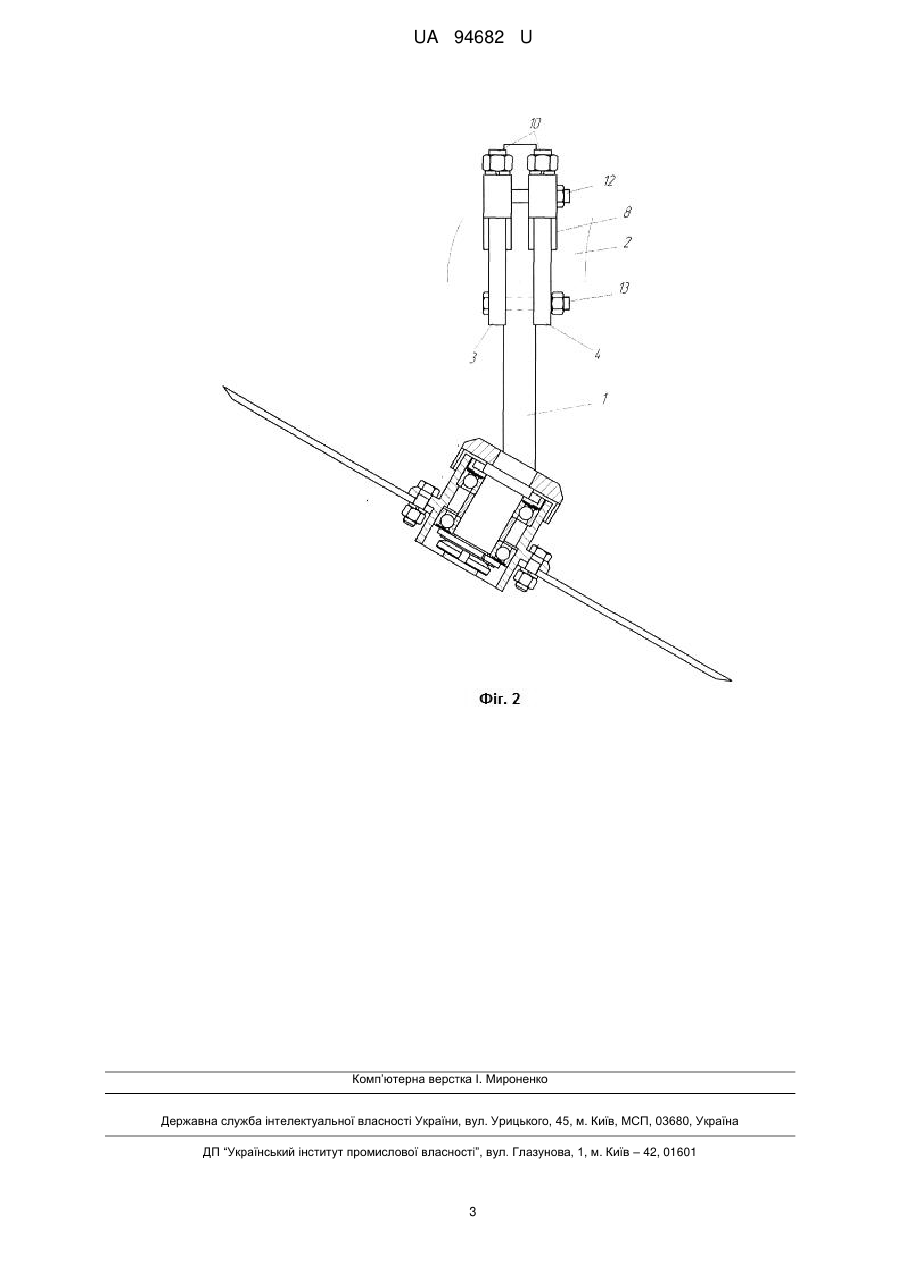

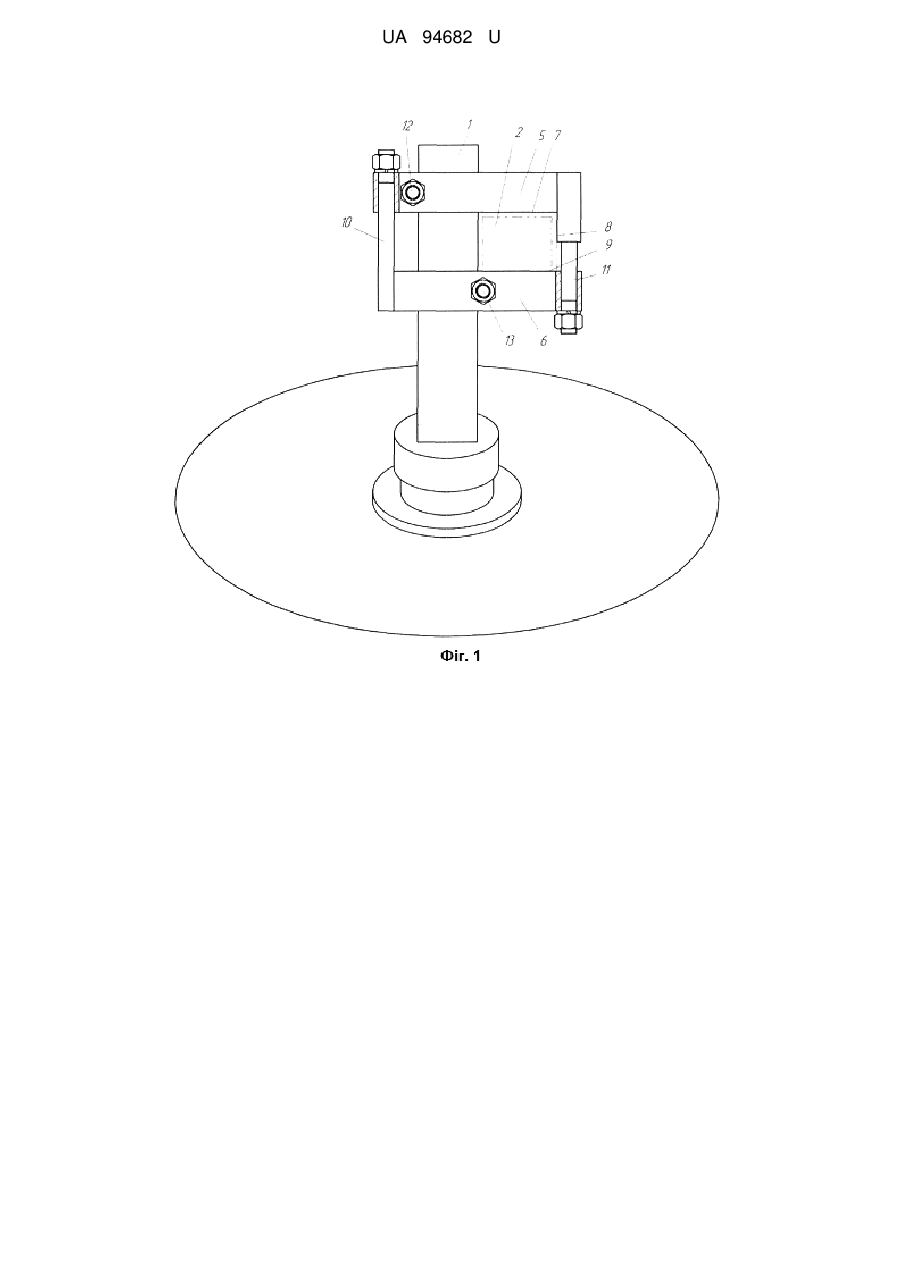

Реферат: Вузол кріплення стійки робочого органа культиватора виконаний з двох вертикальних дзеркальних половин, кожна з половин у свою чергу складається з верхньої і нижньої вертикальних листових пластин, прилеглих до боковини стійки, при цьому верхня пластина торкається нижнім торцем до верхньої горизонтальної полиці труби і має упор в задню вертикальну полицю труби, а нижня пластина торкається верхнім торцем до нижньої горизонтальної полиці труби, крім того пластини притягуються один до одного за допомогою передньої і задньої вертикальних гвинтових стягувань, а кожна дзеркальна половина притискається до боковин стійки горизонтальними верхнім і нижнім болтами, що є одночасно зрізними запобіжниками і торкаються спереду переднього торця стійки верхнім болтом і заднього торця стійки нижнім болтом. UA 94682 U (54) ВУЗОЛ КРІПЛЕННЯ СТІЙКИ РОБОЧОГО ОРГАНА КУЛЬТИВАТОРА UA 94682 U UA 94682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин. Відомі конструкції вузлів кріплення стійок культиваторних лап або індивідуальних дисків до труб рам культиваторів (див. Кленин Н.І., Сакун В.А. Сельскохозяйственные и мелиоративные машины, М., Колос, 1980, с. 66), в яких стійки і труби мають, як правило, прямокутний перетин. При досить розвиненій бічній поверхні стійки, наприклад плоскорізних лап, прикріпляються болтами до подовжніх листових майданчиків. Недоліком такого кріплення є обмеження при регулюванні положень робочих органів та велика трудомісткість налаштування робочих дисків. Запропонований робочий орган культиватора - плоскорізу (патент № 2237392 RU, МПК А01В 35/20, опубл. 10.10.2004 p.), в якому стійка у верхній частині має горизонтальний майданчик з отворами для кріплення хомутами до рами культиватора. Недоліком такого кріплення є обмеження регулювання робочого органа по висоті. Відомі конструкції (див. Комаристов В.Е., Дунай Н.Ф. Сельскохозяйственные машины, М., Колос, 1984, - с. 71), в яких стійка вставляється в прямокутний паз кронштейна і закріплюється стопором. Стопор притискує стійку до однієї плоскості паза. Таке кріплення дозволяє регулювати положення стійки по висоті, а для поперечного переміщення по трубі кронштейн має другий прямокутний паз, перпендикулярний першому пазу. Поперечне переміщення стійки фіксується стопором або хомутами, або накладками. Недоліком описаної конструкції є ненадійність кріплення стійки стопорами. Найбільш відомим і близьким за технічною суттю до запропонованого технічного рішення (Патент № 2090025 RU, МПК А01В 35/18, А01В 39/18, опубл. 20.09.1997 p.) є культиватор, що має вертикальні, прямокутного перетину, стійки із стрілчастими лапами і раму з поперечними трубами прямокутного перетину. Вузол кріплення складається з двох пластинчастих половин, що охоплюють трубу з двох сторін і притискаються до неї стяжними болтами. До однієї половини приварений виступ з вертикальним пазом для стійки. Недоліком вузла кріплення, який запропоновано є те, що стійка в пазу жорстко не фіксується та не оберігається від деформацій. В основу корисної моделі, що заявляється, поставлена технічна задача підвищити надійність кріплення стійки робочого органа культиватора з розширенням технологічних можливостей вузла кріплення стійки культиваторної лапи до труб рами культиватора. Поставлена задача вирішується тим, що вузол кріплення стійки робочого органа культиватора, який складається з прямокутного перетину стійки культиваторної лапи або диска до горизонтального прямокутного перетину труби рами культиватора, згідно пропонованого рішення, вузол виконаний з двох вертикальних дзеркальних половин, кожна з половин у свою чергу складається з верхньої і нижньої вертикальних листових пластин, прилеглих до боковини стійки, при цьому верхня пластина торкається нижнім торцем до верхньої горизонтальної полиці труби і має упор в задню вертикальну полицю труби, а нижня пластина торкається верхнім торцем до нижньої горизонтальної полиці труби, крім того пластини притягуються один до одного за допомогою передньої і задньої вертикальних гвинтових стягувань, а кожна дзеркальна половина притискається до боковин стійки горизонтальними верхнім і нижнім болтами, що є одночасно зрізними запобіжниками і торкаються спереду переднього торця стійки верхнім болтом і заднього торця стійки нижнім болтом. Запропонований вузол кріплення стійок ілюстровано кресленням (фіг. 1, фіг. 2). На фіг. 1 вигляд збоку, На фіг. 2 - вигляд спереду з розрізом дискового робочого органа. Вертикальна стійка 1 прямокутного перетину розміщується попереду (по напряму руху культиватора) поперечної прямокутного перетину труби 2. Вузол кріплення складається з вертикальних дзеркальних половин 3 і 4. Кожна половина у свою чергу складається з верхньої 5 і нижньої 6 пластин. Пластини прилягають до боковин стійки. Пластина 5 торкається нижнім торцем 7 до верхньої горизонтальної полиці труби 2 і має упор 8 в задню вертикальну полицю труби. Пластина 6 торкається верхнім торцем 9 до нижньої горизонтальної полиці труби. Пластини 5 і 6 притягуються один до одного передньою 10 і задньою 11 вертикальними гвинтовими стягуваннями. Пара верхніх пластин 5 притискається до боковин стійки верхнім горизонтальні болтом 12, а пара нижніх пластин 6 - нижнім горизонтальним болтом 13. Болти 12 і 13 є зрізними запобіжниками; болт 12 стосується переднього торця стійки, а болт 13 заднього торця стійки. Вузол кріплення стійки робочого органа культиватора працює таким чином. Вертикальні пластини 5 і 6 притискаються стягуваннями 10 і 11 до горизонтальних полиць труби, причому упор 8 перешкоджає зрушенню пластини 5, а горизонтальні полиці труби надійно охоплюються пластинами. Болти 12 і 13 стосуються відповідних торців стійки і притискують пари пластин 5 і 1 UA 94682 U 5 10 пластин 6 до боковин стійки. Вертикальна відстань між болтами 12 і 13 більше висоти перетину труби, що підвищує надійність закріплення стійки. Розташування болтів 12 і 13, а також упору 8 забезпечують сприйняття крутного моменту від робочого зусилля на стрілчастій лапі (або диска) без зсувів деталей вузла кріплення стійки. Для регулювання положення стійки по висоті або по трубі стягування болти розслабляються і в новому положенні стійки знов затягуються. Розташування стійки перед трубою забезпечує сприйняття робочих зусиль за рахунок притиснення стійки до труби, розвантажуючи вузол кріплення. Технічне рішення запропонованого вузла кріплення стійки робочого органа культиватора забезпечує надійне закріплення та оберігання стійки від деформацій, вузол має малі габарити, просте виготовлення, а елементи вузла, що заявляються, поєднують функції переміщення стійки як по висоті, так і по трубі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Вузол кріплення стійки робочого органа культиватора, який складається з прямокутного перетину стійки культиваторної лапи або диска до горизонтального прямокутного перетину труби рами культиватора, який відрізняється тим, що вузол виконаний з двох вертикальних дзеркальних половин, кожна з половин у свою чергу складається з верхньої і нижньої вертикальних листових пластин, прилеглих до боковини стійки, при цьому верхня пластина торкається нижнім торцем до верхньої горизонтальної полиці труби і має упор в задню вертикальну полицю труби, а нижня пластина торкається верхнім торцем до нижньої горизонтальної полиці труби, крім того пластини притягуються один до одного за допомогою передньої і задньої вертикальних гвинтових стягувань, а кожна дзеркальна половина притискається до боковин стійки горизонтальними верхнім і нижнім болтами, що є одночасно зрізними запобіжниками і торкаються спереду переднього торця стійки верхнім болтом і заднього торця стійки нижнім болтом. 2 UA 94682 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
