Спеціальне обладнання гідравлічного екскаватора

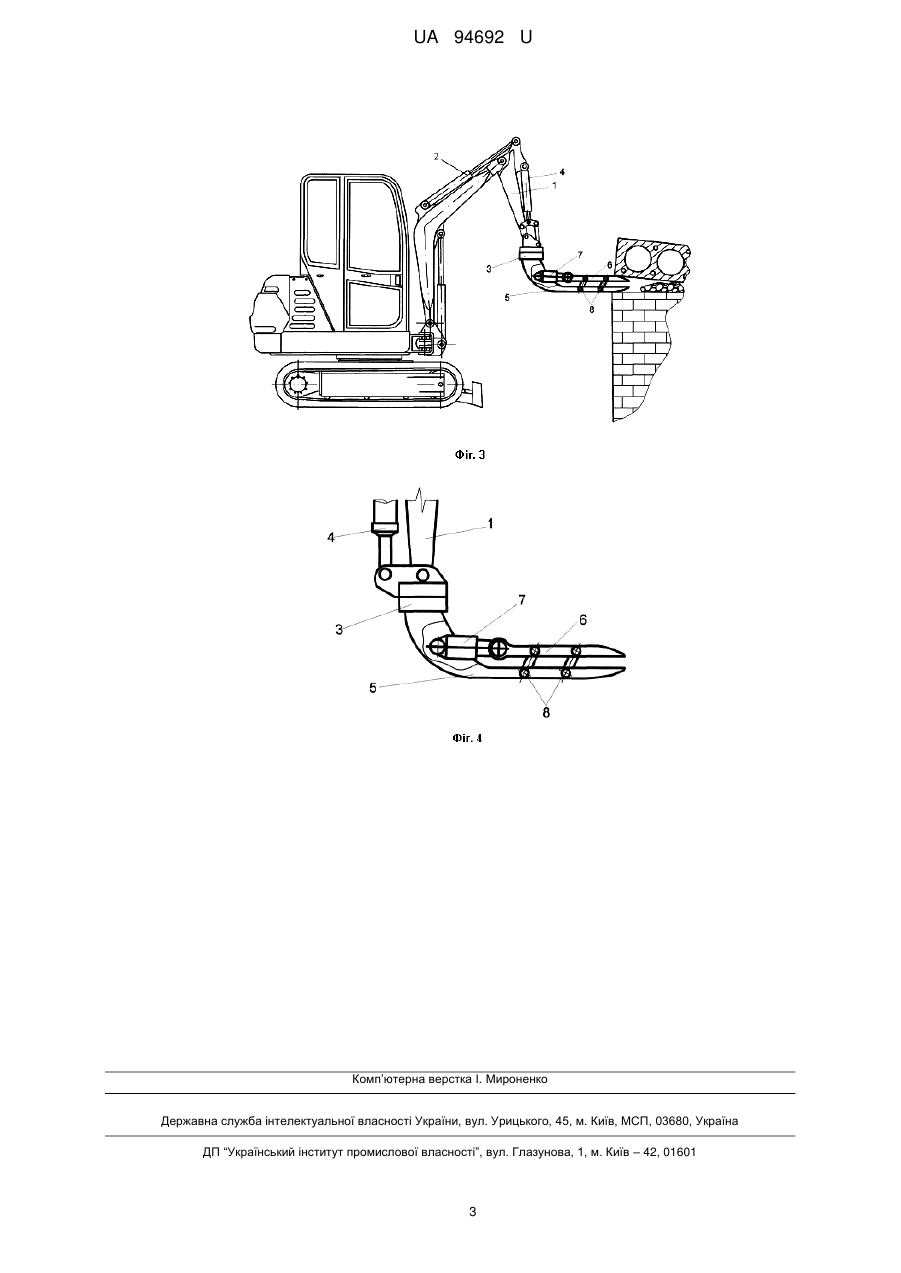

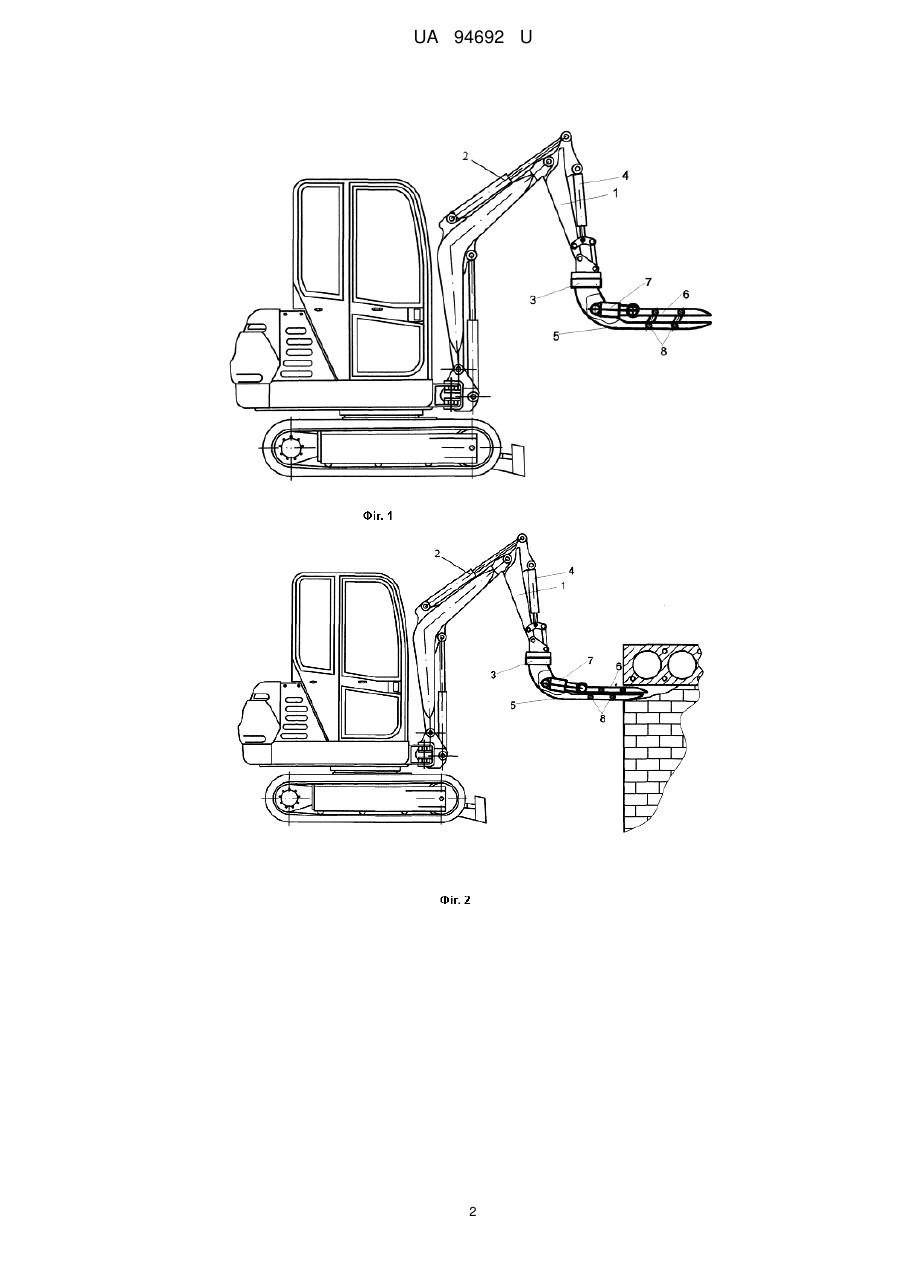

Реферат: UA 94692 U UA 94692 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання спеціального призначення одноківшових гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що включає рукоять з гідроциліндром керування, модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена гідрокерована щелепа [1]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину. Основою корисної моделі є задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в спеціальному обладнанні гідравлічного екскаватора, що включає рукоять з гідроциліндром керування, модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена гідрокерована щелепа, відповідно до корисної моделі, воно додатково обладнане шарнірно-важільним механізмом паралельного типу, з'єднаним з гідрокерованою щелепою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд спеціального обладнання гідравлічного екскаватора на базі міні-екскаватора; на фіг. 2, фіг. 3 процес демонтажу конструкції, що підлягають розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес переведення спеціальною обладнання гідравлічного екскаватора в вихідне положення. Спеціальне обладнання гідравлічного екскаватора (фіг. 1) включає рукоять 1, з гідроциліндром керування 2, до якого шарнірно прикріплений модуль орієнтації 3 з гідроциліндром його приводу 4 та робочим органом у вигляді нерухомої щелепи 5 та гідрокерованої щелепи 6, яка приводиться в дію гідроциліндром 7. Гідрокерована щелепа 6 додатково з'єднана з нерухомою щелепою 5 за допомогою шарнірно-важільного механізму паралельного типу 8 (фіг. 2). Спеціальне обладнання гідравлічного екскаватора діє наступним чином. При виконанні технологічних операцій по демонтажу конструкцій, що підлягають розбиранню, спеціальне обладнання подається в зону ведення реконструкційних робіт, де необхідно відділити елементи конструкції один від одного. Завдяки рукояті 1 та модуля орієнтації 3 здійснюється адаптація робочого органа, який переміщається безпосередньо до елементів конструкції, які необхідно відділити чи звільнити шляхом руйнування закладних деталей. При включенні гідроциліндра 7 зусилля передається на гідрокеровану щелепу 6, яка починає здійснювати плоскопаралельне переміщення, за рахунок шарнірно-важільного механізму паралелограмного типу 8 та передавати рух на конструкцію, яку необхідно підірвати чи відділити, (фіг. 2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спеціальне обладнання гідравлічного екскаватора, що включає рукоять з гідроциліндром керування, модуль орієнтації, нерухому щелепу, до якої шарнірно прикріплена гідрокерована щелепа, яке відрізняється тим, що воно додатково обладнане шарнірно-важільним механізмом паралельного типу, з'єднаним з гідрокерованою щелепою. 1 UA 94692 U 2 UA 94692 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
