Телескопічне робоче обладнання гідравлічного екскаватора

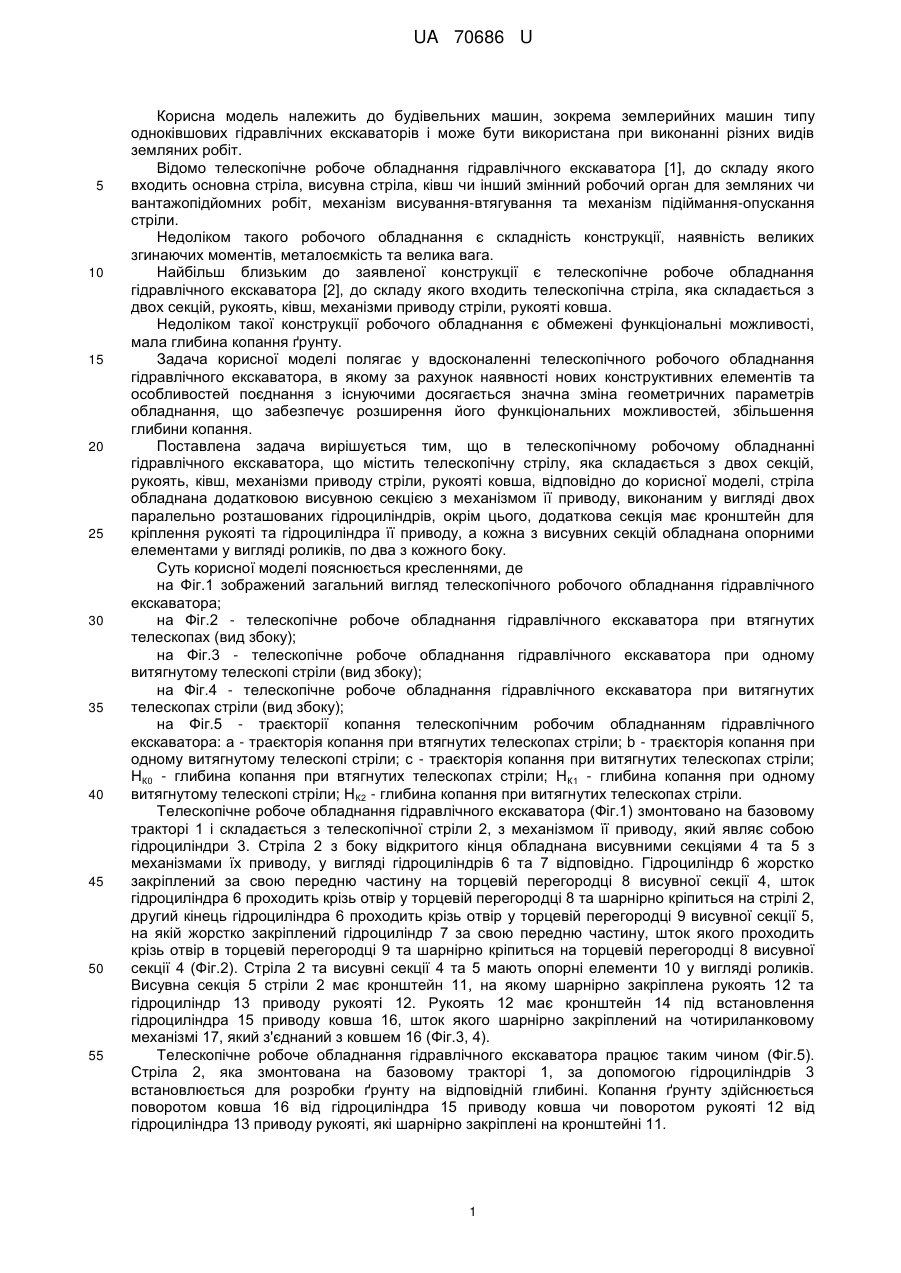

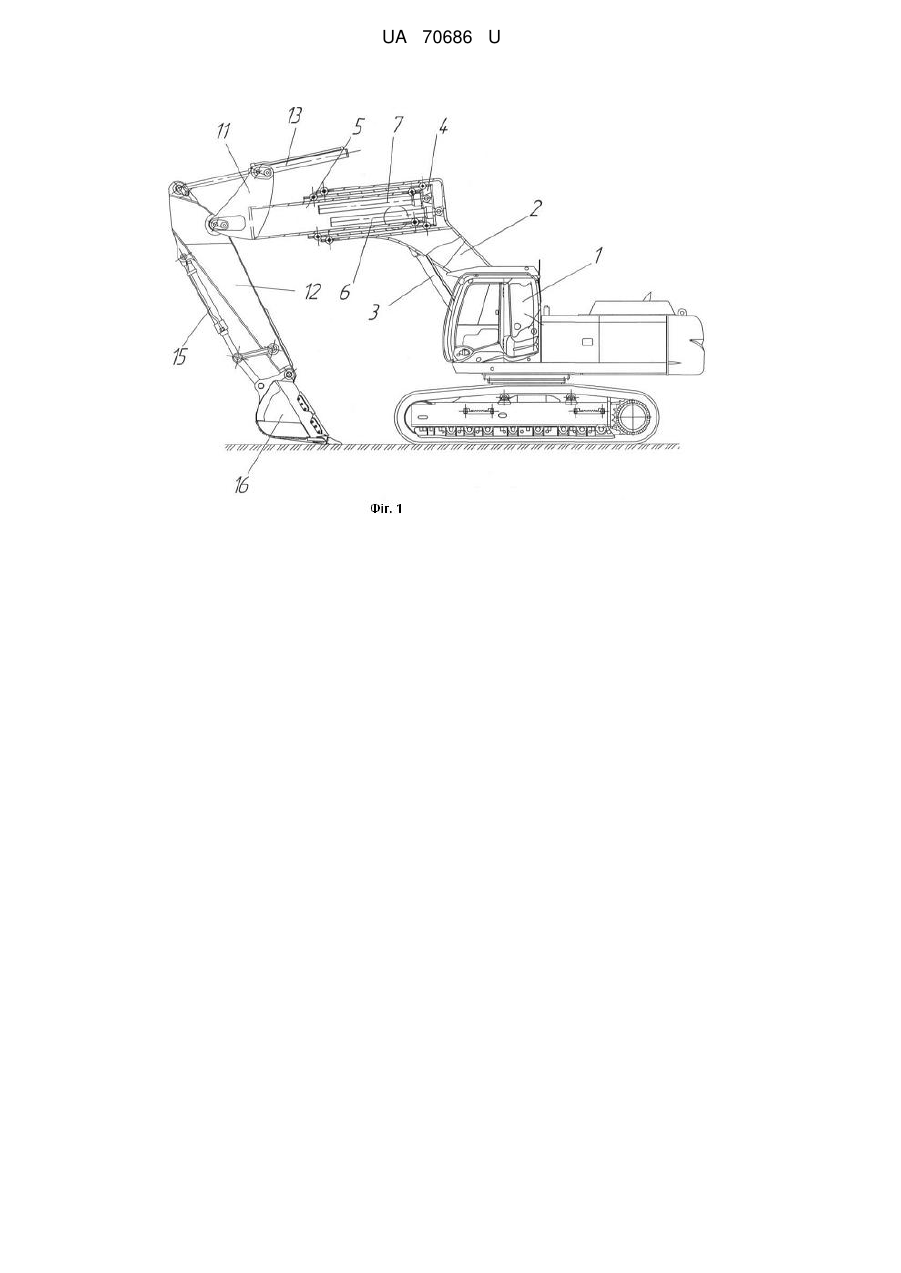

Реферат: Телескопічне робоче обладнання гідравлічного екскаватора містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті ковша. Стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох паралельно розташованих гідроциліндрів. Додаткова секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. UA 70686 U (12) UA 70686 U UA 70686 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, зокрема землерийних машин типу одноківшових гідравлічних екскаваторів і може бути використана при виконанні різних видів земляних робіт. Відомо телескопічне робоче обладнання гідравлічного екскаватора [1], до складу якого входить основна стріла, висувна стріла, ківш чи інший змінний робочий орган для земляних чи вантажопідйомних робіт, механізм висування-втягування та механізм підіймання-опускання стріли. Недоліком такого робочого обладнання є складність конструкції, наявність великих згинаючих моментів, металоємкість та велика вага. Найбільш близьким до заявленої конструкції є телескопічне робоче обладнання гідравлічного екскаватора [2], до складу якого входить телескопічна стріла, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті ковша. Недоліком такої конструкції робочого обладнання є обмежені функціональні можливості, мала глибина копання ґрунту. Задача корисної моделі полягає у вдосконаленні телескопічного робочого обладнання гідравлічного екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей поєднання з існуючими досягається значна зміна геометричних параметрів обладнання, що забезпечує розширення його функціональних можливостей, збільшення глибини копання. Поставлена задача вирішується тим, що в телескопічному робочому обладнанні гідравлічного екскаватора, що містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті ковша, відповідно до корисної моделі, стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох паралельно розташованих гідроциліндрів, окрім цього, додаткова секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд телескопічного робочого обладнання гідравлічного екскаватора; на Фіг.2 - телескопічне робоче обладнання гідравлічного екскаватора при втягнутих телескопах (вид збоку); на Фіг.3 - телескопічне робоче обладнання гідравлічного екскаватора при одному витягнутому телескопі стріли (вид збоку); на Фіг.4 - телескопічне робоче обладнання гідравлічного екскаватора при витягнутих телескопах стріли (вид збоку); на Фіг.5 - траєкторії копання телескопічним робочим обладнанням гідравлічного екскаватора: а - траєкторія копання при втягнутих телескопах стріли; b - траєкторія копання при одному витягнутому телескопі стріли; с - траєкторія копання при витягнутих телескопах стріли; НК0 - глибина копання при втягнутих телескопах стріли; Н К1 - глибина копання при одному витягнутому телескопі стріли; НК2 - глибина копання при витягнутих телескопах стріли. Телескопічне робоче обладнання гідравлічного екскаватора (Фіг.1) змонтовано на базовому тракторі 1 і складається з телескопічної стріли 2, з механізмом її приводу, який являє собою гідроциліндри 3. Стріла 2 з боку відкритого кінця обладнана висувними секціями 4 та 5 з механізмами їх приводу, у вигляді гідроциліндрів 6 та 7 відповідно. Гідроциліндр 6 жорстко закріплений за свою передню частину на торцевій перегородці 8 висувної секції 4, шток гідроциліндра 6 проходить крізь отвір у торцевій перегородці 8 та шарнірно кріпиться на стрілі 2, другий кінець гідроциліндра 6 проходить крізь отвір у торцевій перегородці 9 висувної секції 5, на якій жорстко закріплений гідроциліндр 7 за свою передню частину, шток якого проходить крізь отвір в торцевій перегородці 9 та шарнірно кріпиться на торцевій перегородці 8 висувної секції 4 (Фіг.2). Стріла 2 та висувні секції 4 та 5 мають опорні елементи 10 у вигляді роликів. Висувна секція 5 стріли 2 має кронштейн 11, на якому шарнірно закріплена рукоять 12 та гідроциліндр 13 приводу рукояті 12. Рукоять 12 має кронштейн 14 під встановлення гідроциліндра 15 приводу ковша 16, шток якого шарнірно закріплений на чотириланковому механізмі 17, який з'єднаний з ковшем 16 (Фіг.3, 4). Телескопічне робоче обладнання гідравлічного екскаватора працює таким чином (Фіг.5). Стріла 2, яка змонтована на базовому тракторі 1, за допомогою гідроциліндрів 3 встановлюється для розробки ґрунту на відповідній глибині. Копання ґрунту здійснюється поворотом ковша 16 від гідроциліндра 15 приводу ковша чи поворотом рукояті 12 від гідроциліндра 13 приводу рукояті, які шарнірно закріплені на кронштейні 11. 1 UA 70686 U 5 10 При необхідності виконання робіт із збільшеним розміром робочого обладнання висовують висувну секцію 4 стріли 2 за допомогою гідроциліндра 6 або висувну секцію 5 за допомогою гідроциліндра 7 стріли 2. Виконання робочого обладнання з телескопічною стрілою дозволяє значно розширити функціональні можливості за рахунок збільшення геометричних параметрів, а також розширити діапазон виконуваних робіт. Джерела інформації: 1. Баловнев В.И., Хмара Л.А. Интенсификация разработки грунтов в дорожном строительстве - М.: Транспорт, 1993. - 118 с. (Аналог). 2. Патент Российской федерации №2014398, кл. E02F 3/38, 1994. (Прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Телескопічне робоче обладнання гідравлічного екскаватора, що містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті ковша, яке відрізняється тим, що стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох паралельно розташованих гідроциліндрів, окрім цього, додаткова секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. 2 UA 70686 U 3 UA 70686 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
