Робоче обладнання гідравлічного екскаватора

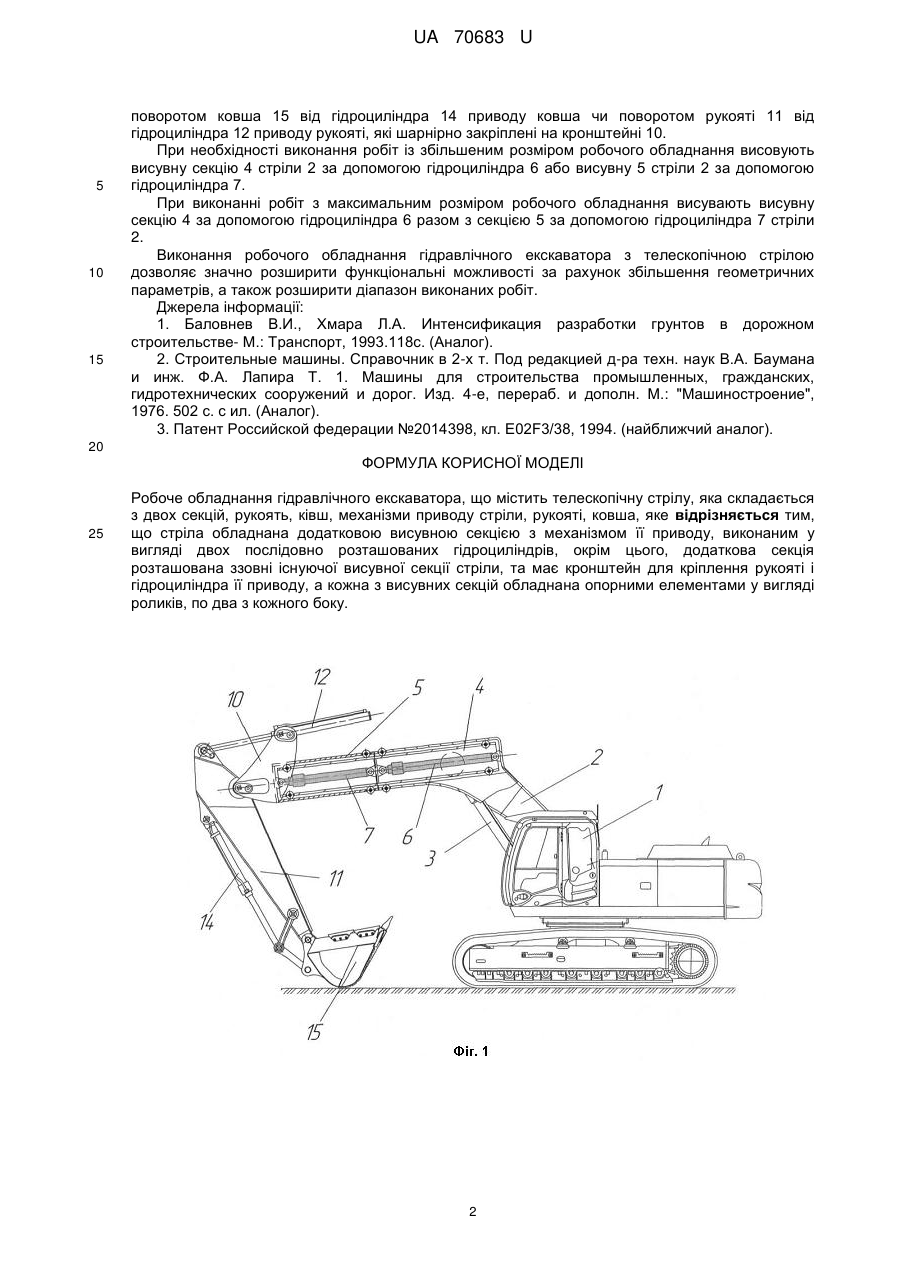

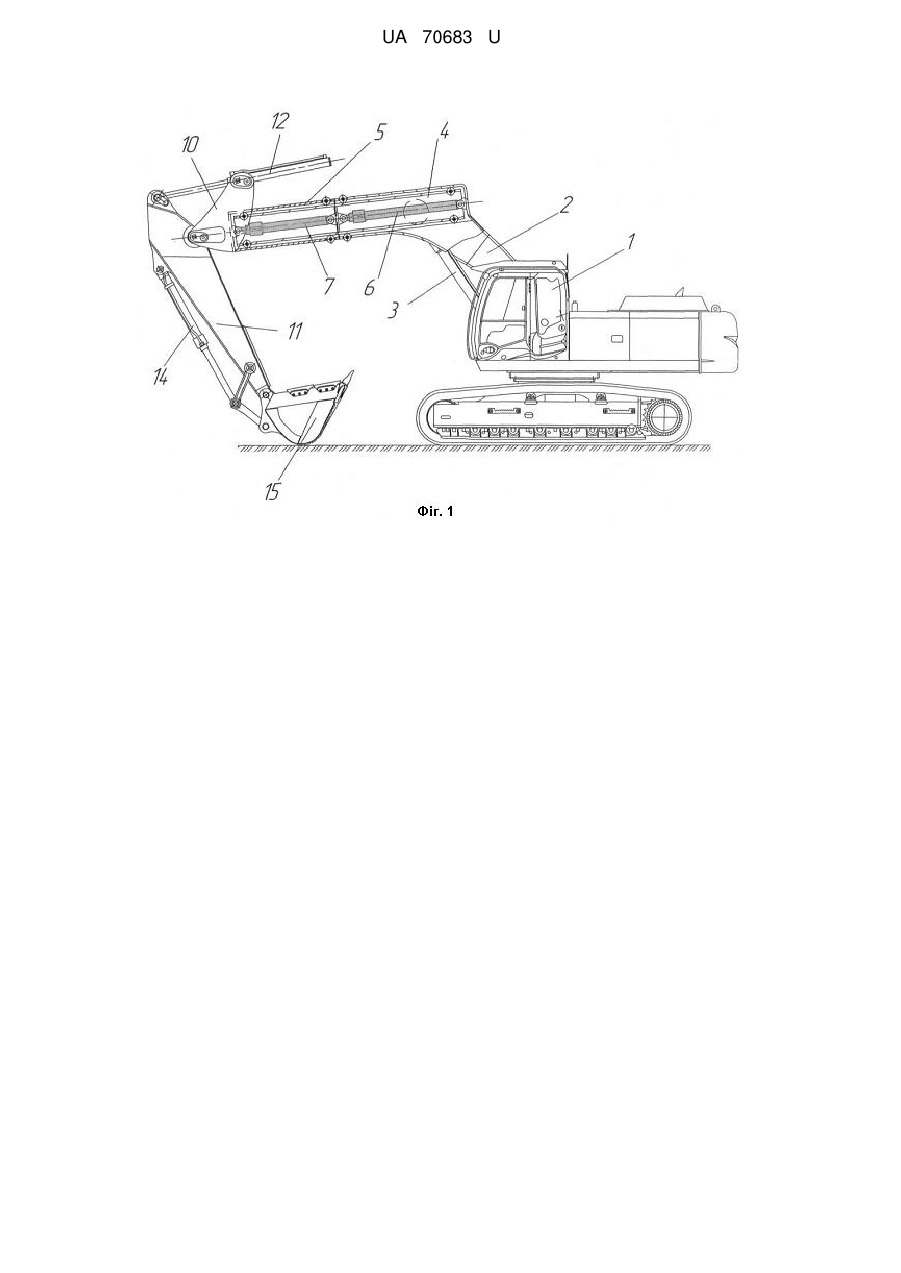

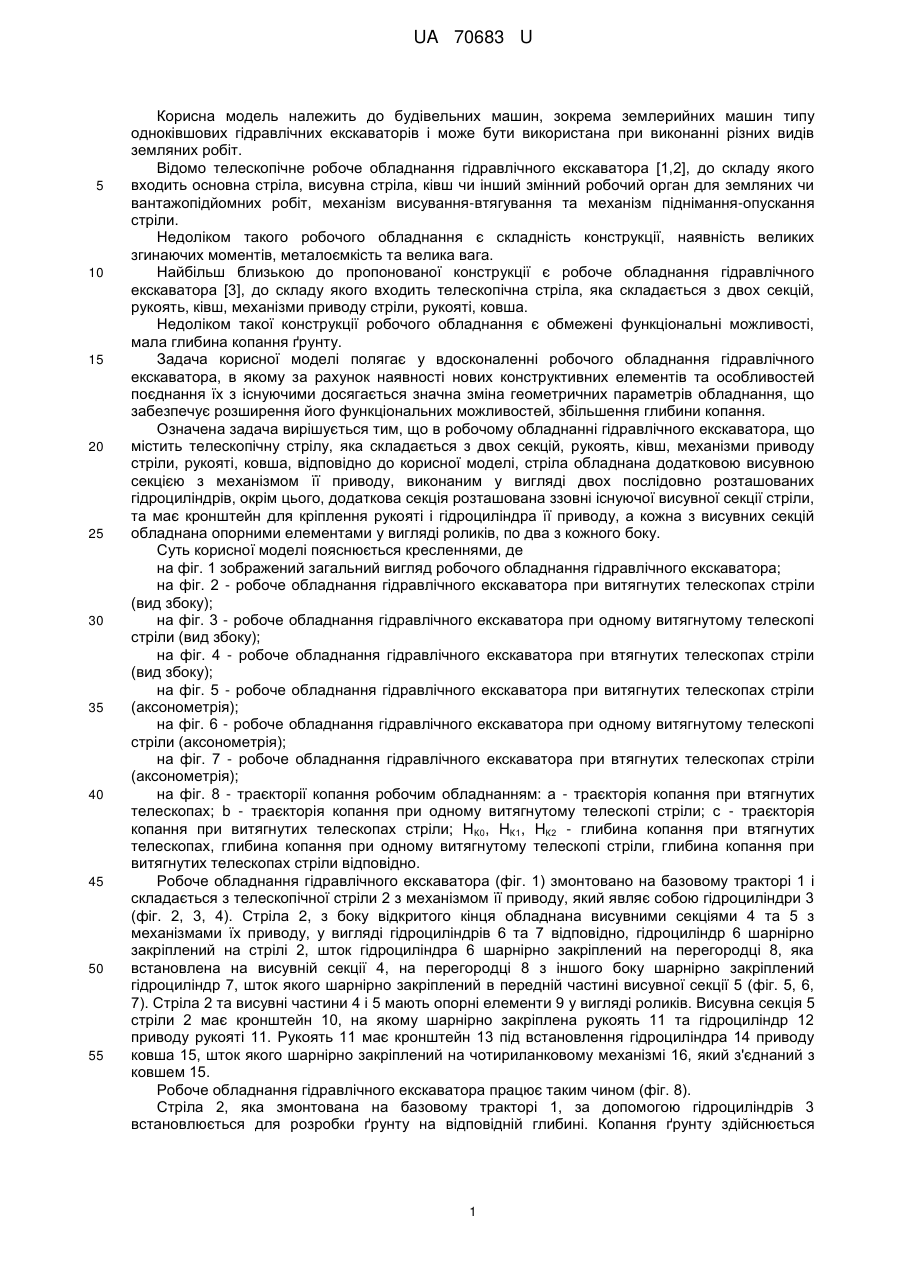

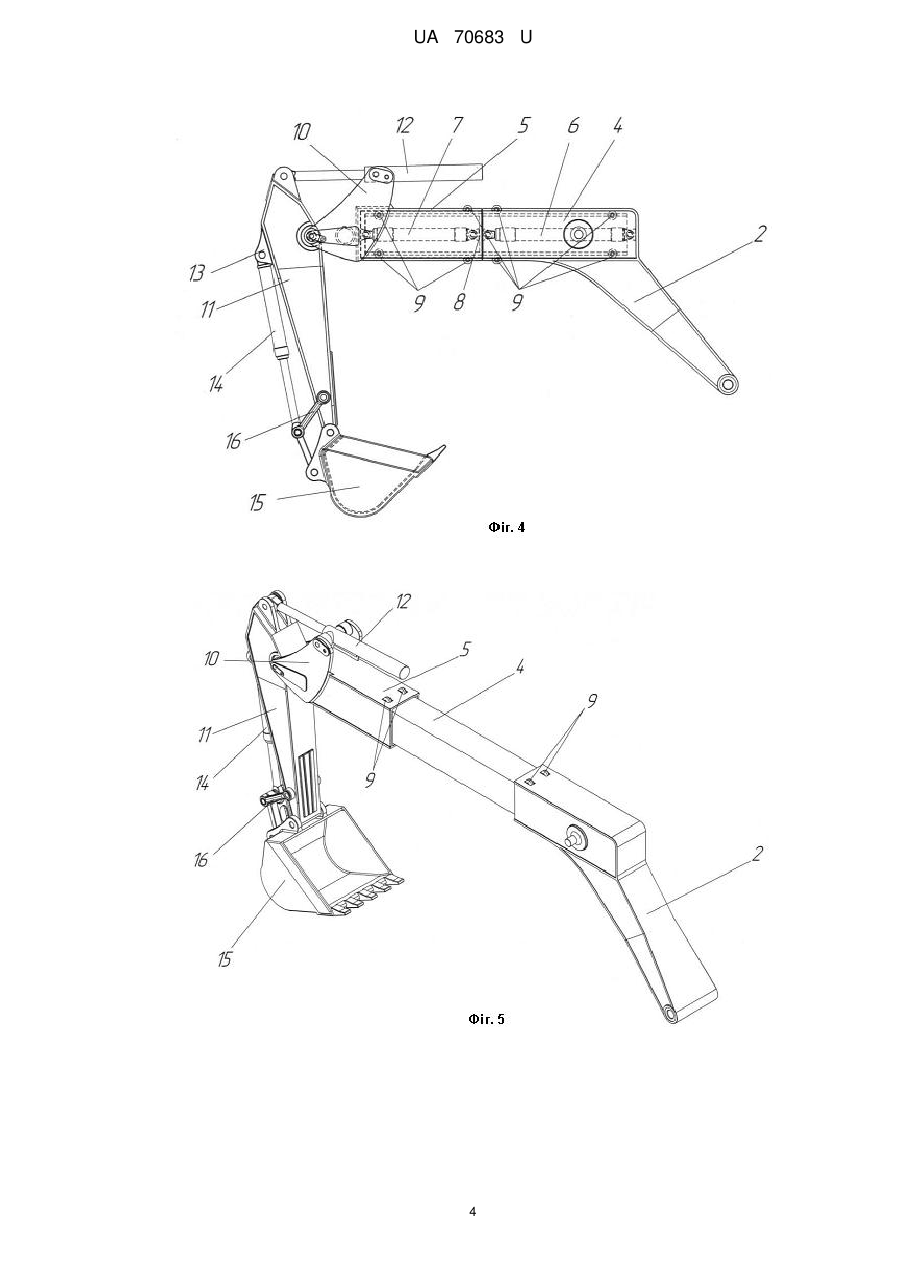

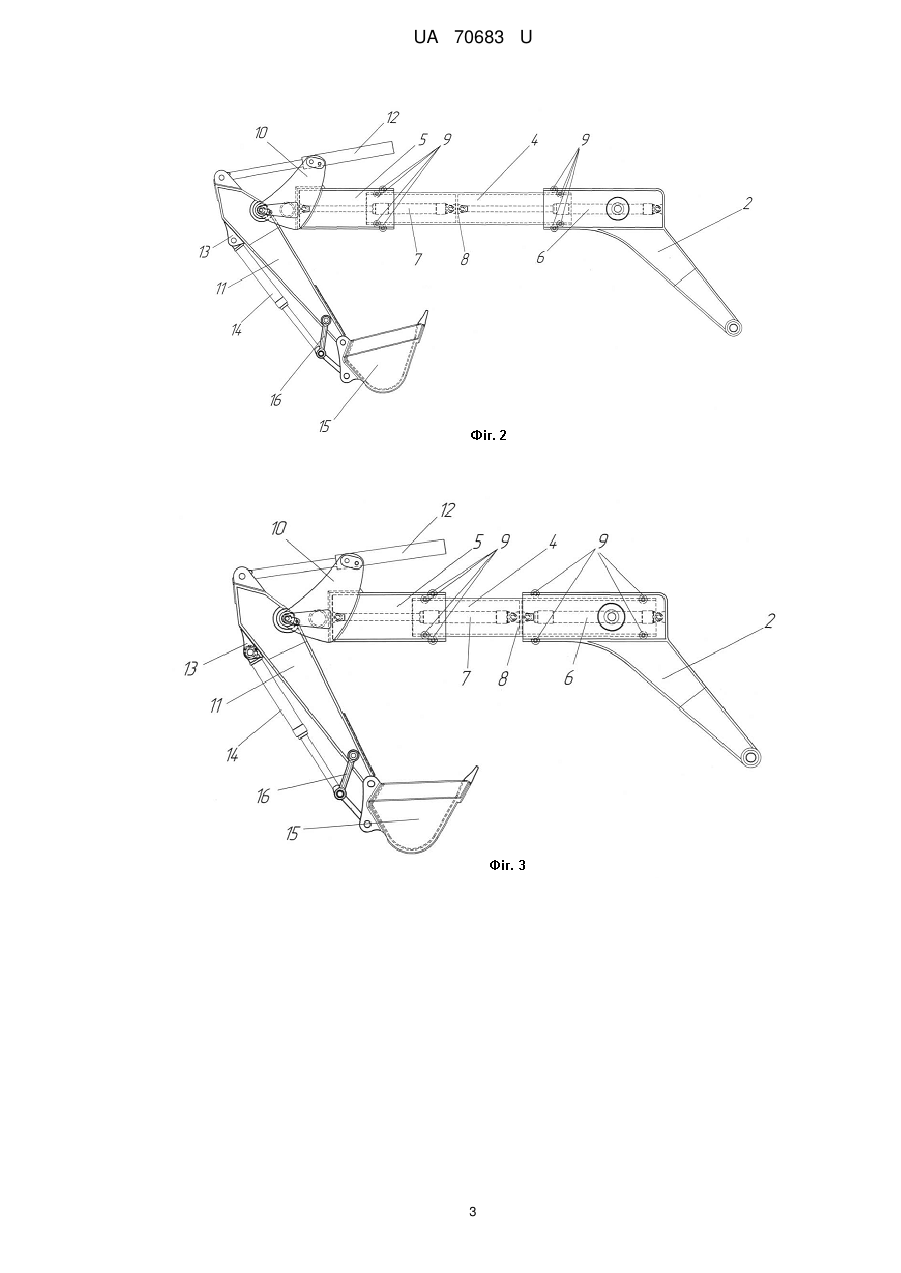

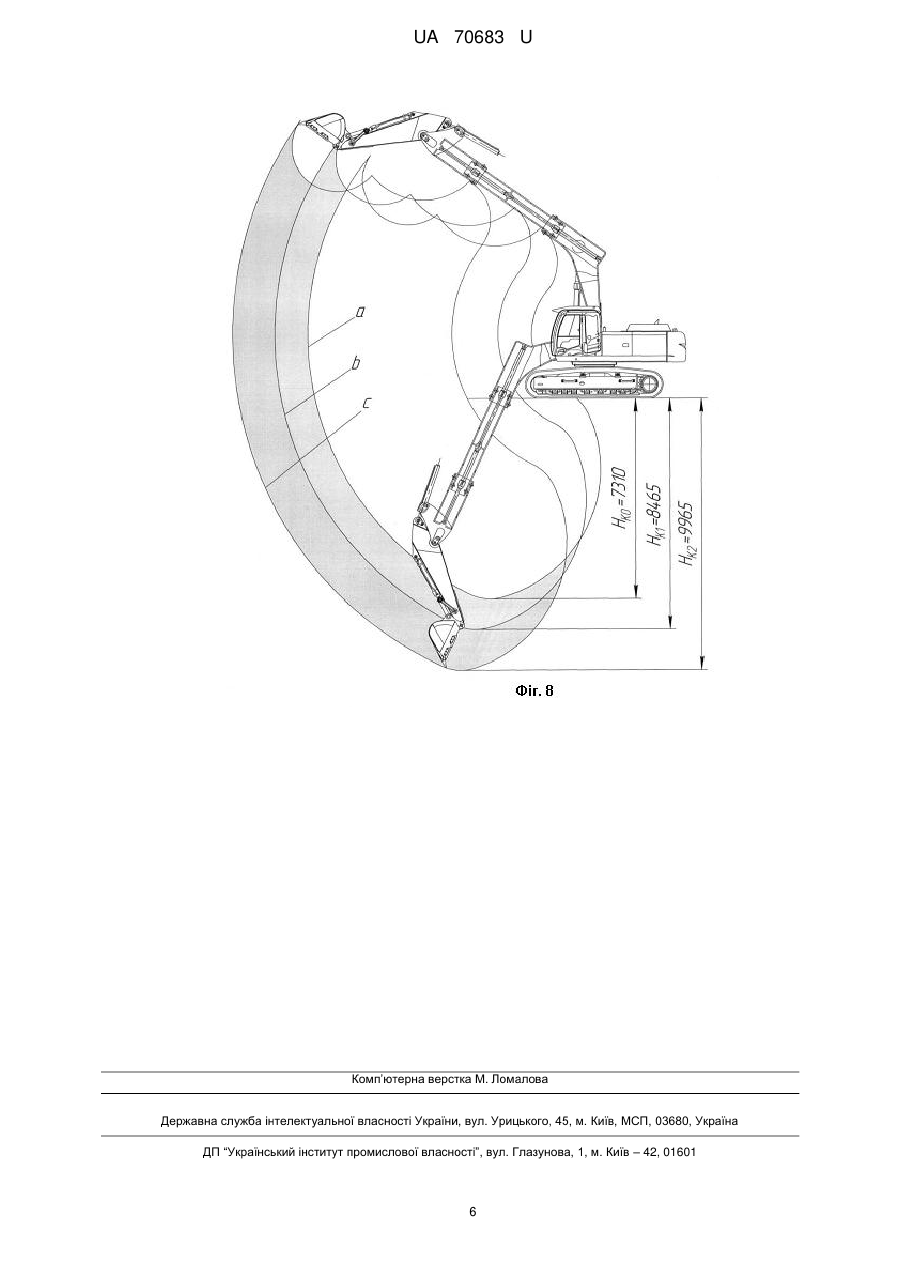

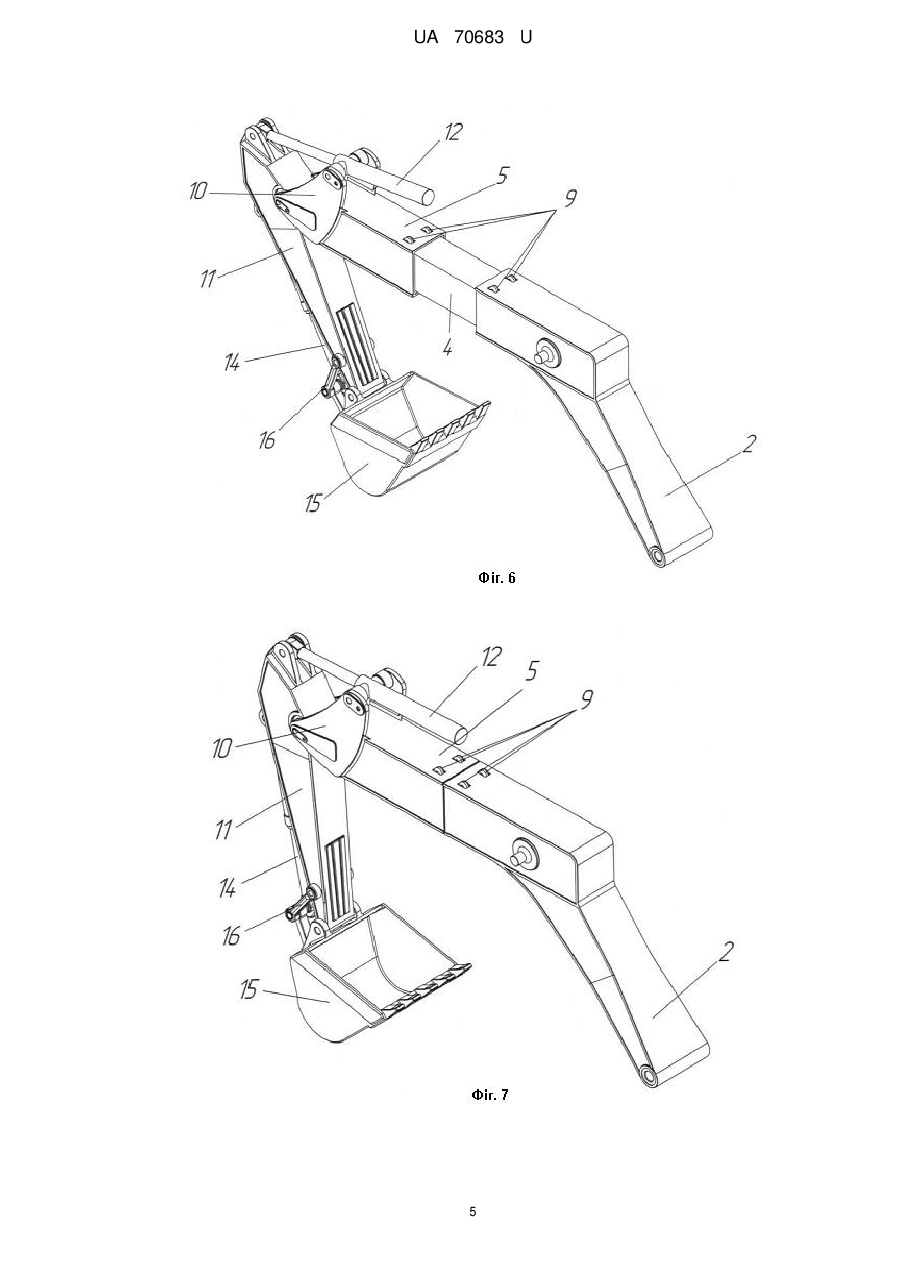

Реферат: Робоче обладнання гідравлічного екскаватора містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті, ковша. Стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох послідовно розташованих гідроциліндрів. Додаткова секція розташована ззовні існуючої висувної секції стріли та має кронштейн для кріплення рукояті і гідроциліндра її приводу. Кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. UA 70683 U (12) UA 70683 U UA 70683 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, зокрема землерийних машин типу одноківшових гідравлічних екскаваторів і може бути використана при виконанні різних видів земляних робіт. Відомо телескопічне робоче обладнання гідравлічного екскаватора [1,2], до складу якого входить основна стріла, висувна стріла, ківш чи інший змінний робочий орган для земляних чи вантажопідйомних робіт, механізм висування-втягування та механізм піднімання-опускання стріли. Недоліком такого робочого обладнання є складність конструкції, наявність великих згинаючих моментів, металоємкість та велика вага. Найбільш близькою до пропонованої конструкції є робоче обладнання гідравлічного екскаватора [3], до складу якого входить телескопічна стріла, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті, ковша. Недоліком такої конструкції робочого обладнання є обмежені функціональні можливості, мала глибина копання ґрунту. Задача корисної моделі полягає у вдосконаленні робочого обладнання гідравлічного екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей поєднання їх з існуючими досягається значна зміна геометричних параметрів обладнання, що забезпечує розширення його функціональних можливостей, збільшення глибини копання. Означена задача вирішується тим, що в робочому обладнанні гідравлічного екскаватора, що містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті, ковша, відповідно до корисної моделі, стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох послідовно розташованих гідроциліндрів, окрім цього, додаткова секція розташована ззовні існуючої висувної секції стріли, та має кронштейн для кріплення рукояті і гідроциліндра її приводу, а кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд робочого обладнання гідравлічного екскаватора; на фіг. 2 - робоче обладнання гідравлічного екскаватора при витягнутих телескопах стріли (вид збоку); на фіг. 3 - робоче обладнання гідравлічного екскаватора при одному витягнутому телескопі стріли (вид збоку); на фіг. 4 - робоче обладнання гідравлічного екскаватора при втягнутих телескопах стріли (вид збоку); на фіг. 5 - робоче обладнання гідравлічного екскаватора при витягнутих телескопах стріли (аксонометрія); на фіг. 6 - робоче обладнання гідравлічного екскаватора при одному витягнутому телескопі стріли (аксонометрія); на фіг. 7 - робоче обладнання гідравлічного екскаватора при втягнутих телескопах стріли (аксонометрія); на фіг. 8 - траєкторії копання робочим обладнанням: а - траєкторія копання при втягнутих телескопах; b - траєкторія копання при одному витягнутому телескопі стріли; с - траєкторія копання при витягнутих телескопах стріли; Н К0, НК1, НК2 - глибина копання при втягнутих телескопах, глибина копання при одному витягнутому телескопі стріли, глибина копання при витягнутих телескопах стріли відповідно. Робоче обладнання гідравлічного екскаватора (фіг. 1) змонтовано на базовому тракторі 1 і складається з телескопічної стріли 2 з механізмом її приводу, який являє собою гідроциліндри 3 (фіг. 2, 3, 4). Стріла 2, з боку відкритого кінця обладнана висувними секціями 4 та 5 з механізмами їх приводу, у вигляді гідроциліндрів 6 та 7 відповідно, гідроциліндр 6 шарнірно закріплений на стрілі 2, шток гідроциліндра 6 шарнірно закріплений на перегородці 8, яка встановлена на висувній секції 4, на перегородці 8 з іншого боку шарнірно закріплений гідроциліндр 7, шток якого шарнірно закріплений в передній частині висувної секції 5 (фіг. 5, 6, 7). Стріла 2 та висувні частини 4 і 5 мають опорні елементи 9 у вигляді роликів. Висувна секція 5 стріли 2 має кронштейн 10, на якому шарнірно закріплена рукоять 11 та гідроциліндр 12 приводу рукояті 11. Рукоять 11 має кронштейн 13 під встановлення гідроциліндра 14 приводу ковша 15, шток якого шарнірно закріплений на чотириланковому механізмі 16, який з'єднаний з ковшем 15. Робоче обладнання гідравлічного екскаватора працює таким чином (фіг. 8). Стріла 2, яка змонтована на базовому тракторі 1, за допомогою гідроциліндрів 3 встановлюється для розробки ґрунту на відповідній глибині. Копання ґрунту здійснюється 1 UA 70683 U 5 10 15 поворотом ковша 15 від гідроциліндра 14 приводу ковша чи поворотом рукояті 11 від гідроциліндра 12 приводу рукояті, які шарнірно закріплені на кронштейні 10. При необхідності виконання робіт із збільшеним розміром робочого обладнання висовують висувну секцію 4 стріли 2 за допомогою гідроциліндра 6 або висувну 5 стріли 2 за допомогою гідроциліндра 7. При виконанні робіт з максимальним розміром робочого обладнання висувають висувну секцію 4 за допомогою гідроциліндра 6 разом з секцією 5 за допомогою гідроциліндра 7 стріли 2. Виконання робочого обладнання гідравлічного екскаватора з телескопічною стрілою дозволяє значно розширити функціональні можливості за рахунок збільшення геометричних параметрів, а також розширити діапазон виконаних робіт. Джерела інформації: 1. Баловнев В.И., Хмара Л.А. Интенсификация разработки грунтов в дорожном строительстве- М.: Транспорт, 1993.118с. (Аналог). 2. Строительные машины. Справочник в 2-х т. Под редакцией д-ра техн. наук В.А. Баумана и инж. Ф.А. Лапира Т. 1. Машины для строительства промышленных, гражданских, гидротехнических сооружений и дорог. Изд. 4-е, перераб. и дополн. М.: "Машиностроение", 1976. 502 с. с ил. (Аналог). 3. Патент Российской федерации №2014398, кл. E02F3/38, 1994. (найближчий аналог). 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Робоче обладнання гідравлічного екскаватора, що містить телескопічну стрілу, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті, ковша, яке відрізняється тим, що стріла обладнана додатковою висувною секцією з механізмом її приводу, виконаним у вигляді двох послідовно розташованих гідроциліндрів, окрім цього, додаткова секція розташована ззовні існуючої висувної секції стріли, та має кронштейн для кріплення рукояті і гідроциліндра її приводу, а кожна з висувних секцій обладнана опорними елементами у вигляді роликів, по два з кожного боку. 2 UA 70683 U 3 UA 70683 U 4 UA 70683 U 5 UA 70683 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
