Грілка

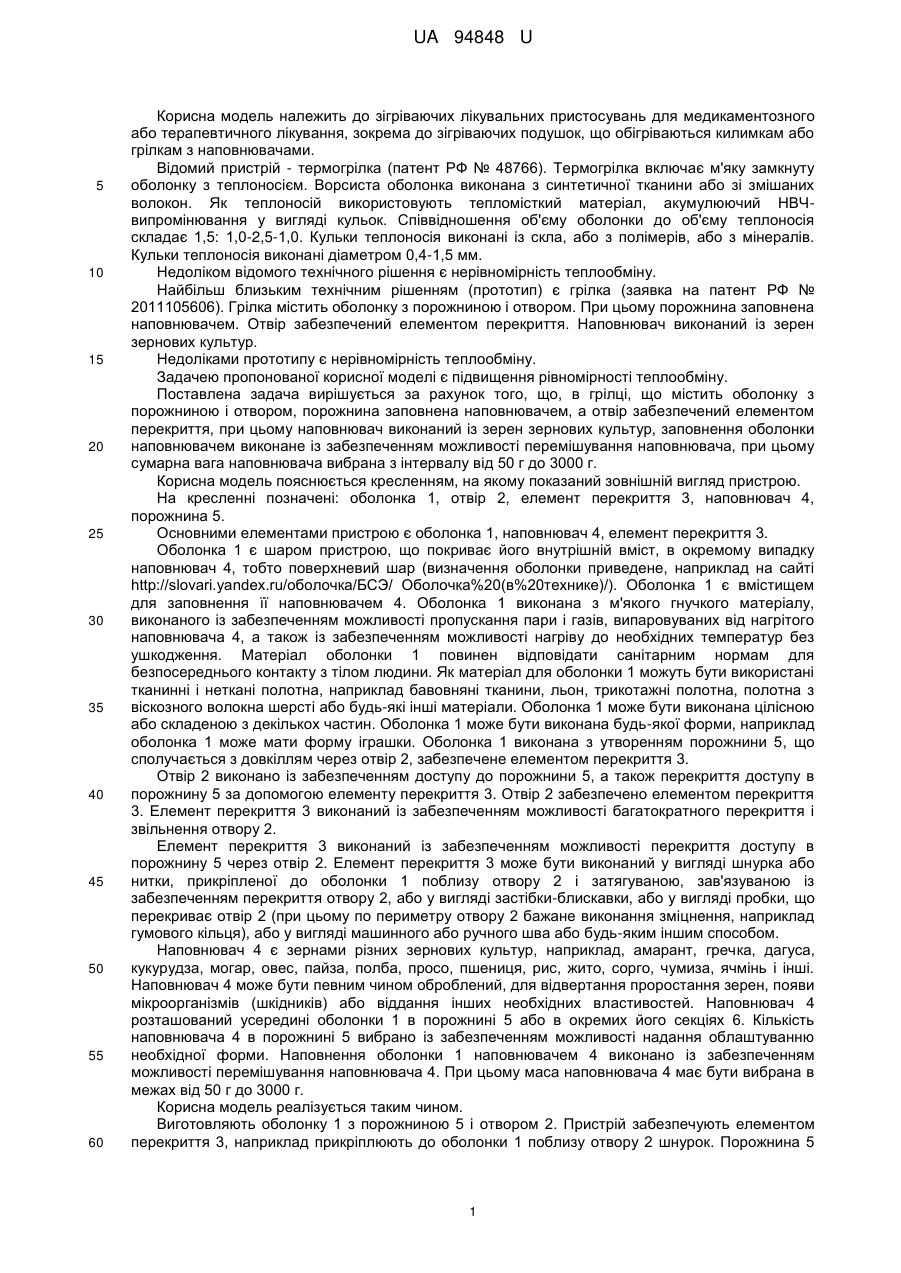

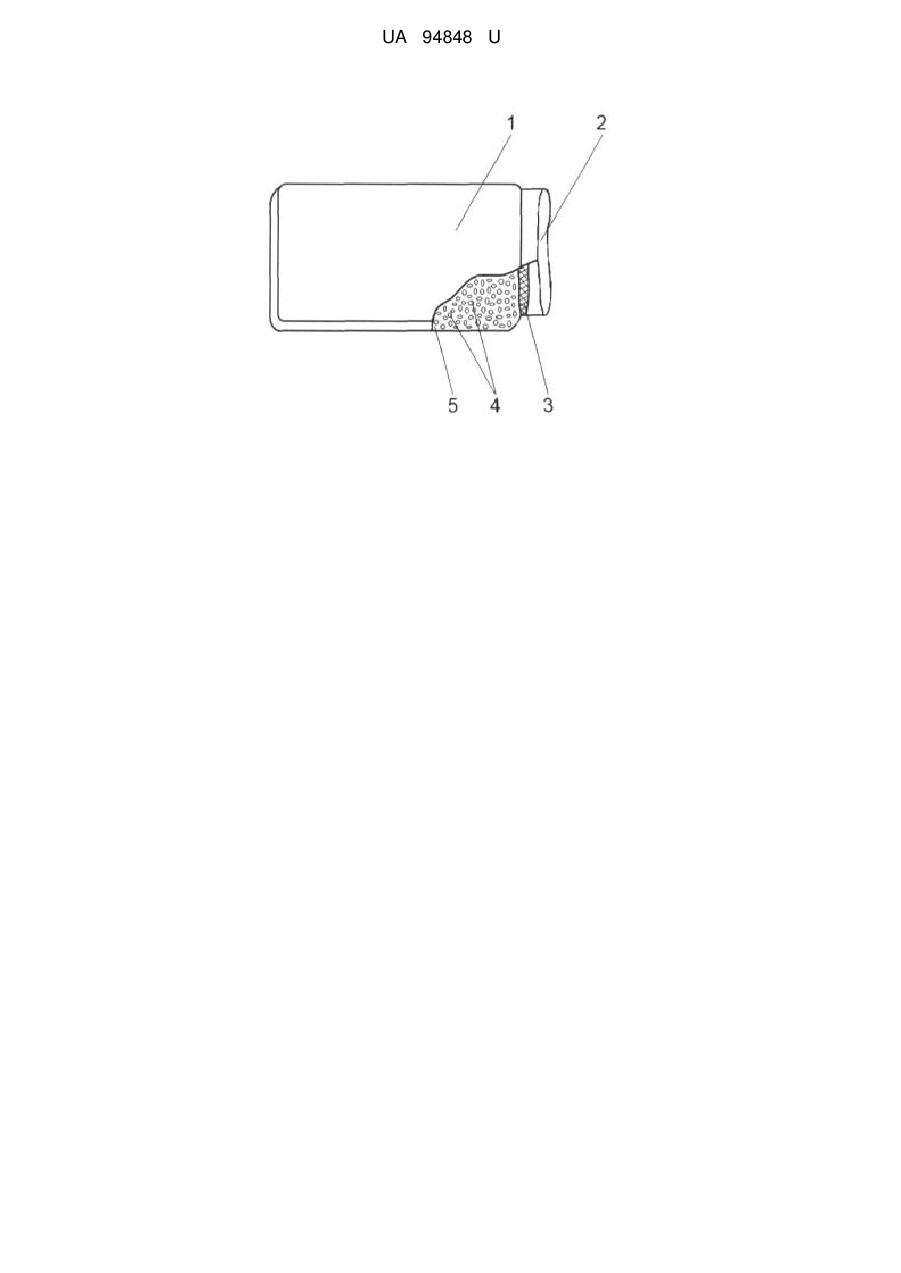

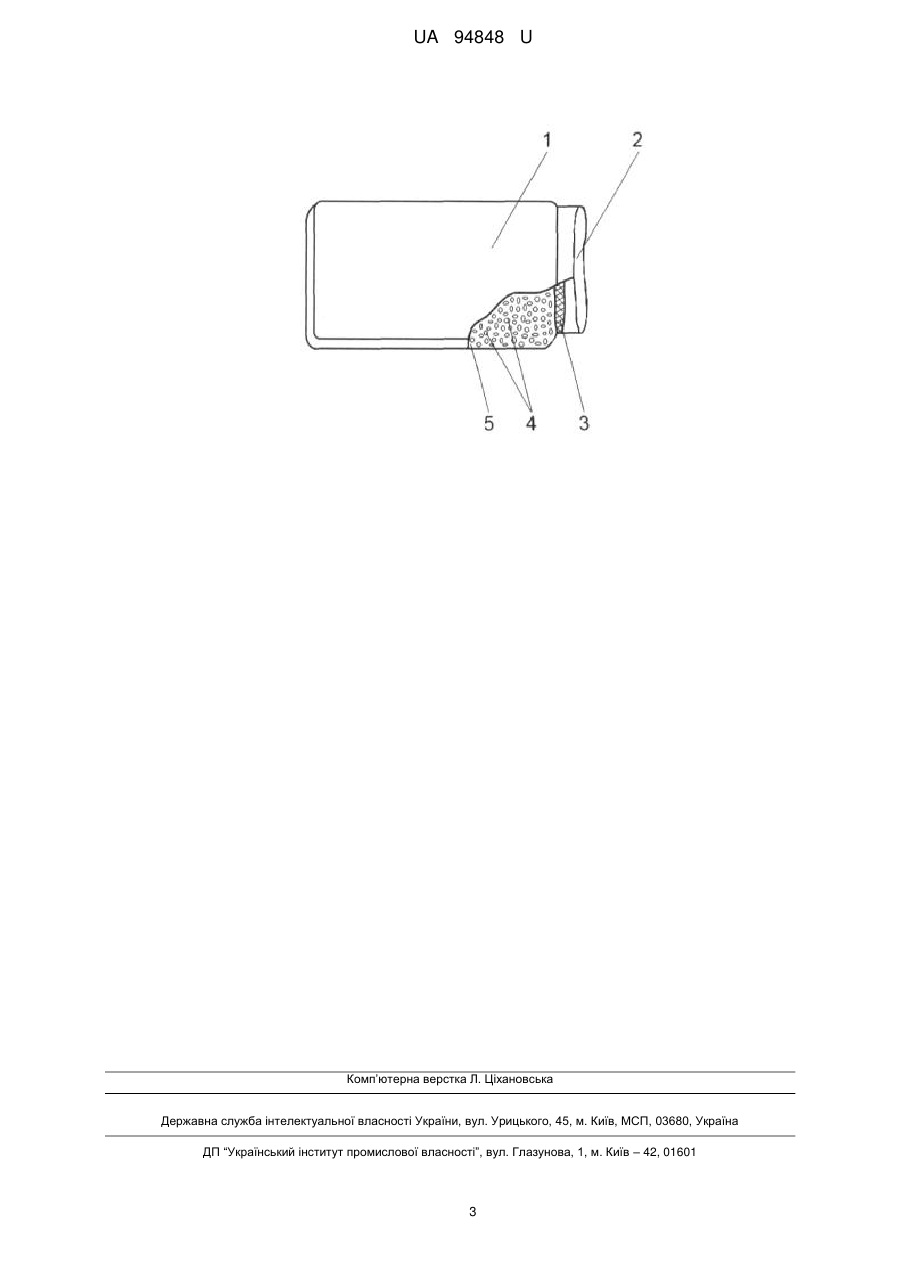

Реферат: Грілка містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур. Заповнення оболонки наповнювачем виконане із забезпеченням можливості перемішування наповнювача, при цьому сумарна вага наповнювача вибрана з інтервалу від 50 г до 3000 г. UA 94848 U (33) Код держави-учасниці RU UA 94848 U UA 94848 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зігріваючих лікувальних пристосувань для медикаментозного або терапевтичного лікування, зокрема до зігріваючих подушок, що обігріваються килимкам або грілкам з наповнювачами. Відомий пристрій - термогрілка (патент РФ № 48766). Термогрілка включає м'яку замкнуту оболонку з теплоносієм. Ворсиста оболонка виконана з синтетичної тканини або зі змішаних волокон. Як теплоносій використовують тепломісткий матеріал, акумулюючий НВЧвипромінювання у вигляді кульок. Співвідношення об'єму оболонки до об'єму теплоносія складає 1,5: 1,0-2,5-1,0. Кульки теплоносія виконані із скла, або з полімерів, або з мінералів. Кульки теплоносія виконані діаметром 0,4-1,5 мм. Недоліком відомого технічного рішення є нерівномірність теплообміну. Найбільш близьким технічним рішенням (прототип) є грілка (заявка на патент РФ № 2011105606). Грілка містить оболонку з порожниною і отвором. При цьому порожнина заповнена наповнювачем. Отвір забезпечений елементом перекриття. Наповнювач виконаний із зерен зернових культур. Недоліками прототипу є нерівномірність теплообміну. Задачею пропонованої корисної моделі є підвищення рівномірності теплообміну. Поставлена задача вирішується за рахунок того, що, в грілці, що містить оболонку з порожниною і отвором, порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, при цьому наповнювач виконаний із зерен зернових культур, заповнення оболонки наповнювачем виконане із забезпеченням можливості перемішування наповнювача, при цьому сумарна вага наповнювача вибрана з інтервалу від 50 г до 3000 г. Корисна модель пояснюється кресленням, на якому показаний зовнішній вигляд пристрою. На кресленні позначені: оболонка 1, отвір 2, елемент перекриття 3, наповнювач 4, порожнина 5. Основними елементами пристрою є оболонка 1, наповнювач 4, елемент перекриття 3. Оболонка 1 є шаром пристрою, що покриває його внутрішній вміст, в окремому випадку наповнювач 4, тобто поверхневий шар (визначення оболонки приведене, наприклад на сайті http://slovari.уаndex.ru/оболочка/БСЭ/ Оболочка%20(в%20технике)/). Оболонка 1 є вмістищем для заповнення її наповнювачем 4. Оболонка 1 виконана з м'якого гнучкого матеріалу, виконаного із забезпеченням можливості пропускання пари і газів, випаровуваних від нагрітого наповнювача 4, а також із забезпеченням можливості нагріву до необхідних температур без ушкодження. Матеріал оболонки 1 повинен відповідати санітарним нормам для безпосереднього контакту з тілом людини. Як матеріал для оболонки 1 можуть бути використані тканинні і неткані полотна, наприклад бавовняні тканини, льон, трикотажні полотна, полотна з віскозного волокна шерсті або будь-які інші матеріали. Оболонка 1 може бути виконана цілісною або складеною з декількох частин. Оболонка 1 може бути виконана будь-якої форми, наприклад оболонка 1 може мати форму іграшки. Оболонка 1 виконана з утворенням порожнини 5, що сполучається з довкіллям через отвір 2, забезпечене елементом перекриття 3. Отвір 2 виконано із забезпеченням доступу до порожнини 5, а також перекриття доступу в порожнину 5 за допомогою елементу перекриття 3. Отвір 2 забезпечено елементом перекриття 3. Елемент перекриття 3 виконаний із забезпеченням можливості багатократного перекриття і звільнення отвору 2. Елемент перекриття 3 виконаний із забезпеченням можливості перекриття доступу в порожнину 5 через отвір 2. Елемент перекриття 3 може бути виконаний у вигляді шнурка або нитки, прикріпленої до оболонки 1 поблизу отвору 2 і затягуваною, зав'язуваною із забезпеченням перекриття отвору 2, або у вигляді застібки-блискавки, або у вигляді пробки, що перекриває отвір 2 (при цьому по периметру отвору 2 бажане виконання зміцнення, наприклад гумового кільця), або у вигляді машинного або ручного шва або будь-яким іншим способом. Наповнювач 4 є зернами різних зернових культур, наприклад, амарант, гречка, дагуса, кукурудза, могар, овес, пайза, полба, просо, пшениця, рис, жито, сорго, чумиза, ячмінь і інші. Наповнювач 4 може бути певним чином оброблений, для відвертання проростання зерен, появи мікроорганізмів (шкідників)або віддання інших необхідних властивостей. Наповнювач 4 розташований усередині оболонки 1 в порожнині 5 або в окремих його секціях 6. Кількість наповнювача 4 в порожнині 5 вибрано із забезпеченням можливості надання облаштуванню необхідної форми. Наповнення оболонки 1 наповнювачем 4 виконано із забезпеченням можливості перемішування наповнювача 4. При цьому маса наповнювача 4 має бути вибрана в межах від 50 г до 3000 г. Корисна модель реалізується таким чином. Виготовляють оболонку 1 з порожниною 5 і отвором 2. Пристрій забезпечують елементом перекриття 3, наприклад прикріплюють до оболонки 1 поблизу отвору 2 шнурок. Порожнина 5 1 UA 94848 U 5 10 15 20 25 30 заповнюють наповнювачем 4, наприклад пшеницею до необхідного об'єму. Вага наповнювача не має бути менше 50 г, оскільки не зможе прогріти достатню ділянку тіла, і більше 3000 г, оскільки буде важким, особливо при використанні пристрою для дітей молодшого віку. Отвір 2 закривають за допомогою елементу перекриття 3, тобто затягує шнурком кінці оболонки 1 поблизу отвору 2. При цьому користувач має можливість регулювання щільності наповнення оболонки 1, а також має можливість зміни наповнювача 4, за рахунок виконання отвору 2 з елементом перекриття 3 із забезпеченням можливості багатократного перекриття і відкриття доступу в порожнину 5. Пристрій нагрівають, наприклад, в мікрохвильовій печі або духовій шафі до необхідної температури. У разі використання для нагріву облаштування мікрохвильової печі (СВЧ-печі) з середньою довжиною хвилі близько 12 см і середньою насипною щільністю наповнювача 4, тобто зернових 3 3 3 3 культур, наприклад, для пшениці 600 кг/м , просо 780 кг/м , кукурудзи 760 кг/м , гречки 660 кг/м , 3 3 3 рису 680-750 кг/м , вівса 432 кг/м , ячменю 610 кг/м , можна визначив вірогідність прогрівання 3 увесь пристрій при його маса в 3000 грам. Для прикладу візьмемо середню щільність 700 кг/м , і 3 припустимо, що пристрій має форму кулі, об'єм якої обчислюється за формулою V=4/3πR . При цьому щільність обчислюється за формулою ρ=m/V. Таким чином можна вичислити радіус облаштування R3=3m/4πρ. Радіус пристрою для цього прикладу буде рівний R=9,85 см, що менш довжини хвилі. Припустимо, що глибина проникнення теплового випромінювання приблизно дорівнює довжині хвилі. Отже для пристрою з масою 3000 г буде забезпечено прогрівання пристрою на усю його глибину, тобто забезпечена рівномірність теплообміну. Ці показники додатково підтверджені експериментально. Пристрій прикладає на ділянку тіла, яку необхідно прогріти. Тепло від пристрою передається тілу людини. При цьому користувач відчуває аромат пари наповнювача 4, що чинить благотворну дію на організм, наприклад заспокійливу. При охолодженні наповнювача 4, розташованого поблизу оболонки 1, користувач має можливість перемішування наповнювача 4, тобто переміщення ще не захололого наповнювача 4, розташованого в центральній частині пристрою до оболонки 1, що забезпечує продовження процесу теплообміну між пристроєм і тілом людини. Таким чином, виконання пристрою з оболонки 1 з порожниною 5, заповненою наповнювачем 4 із зерен зернових культур, і отвором 2, забезпеченим елементом перекриття 3 забезпечує рівномірність теплообміну, за рахунок вибору маси наповнювача з інтервалу від 50 г до 3000 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Грілка, що містить оболонку з порожниною і отвором, при цьому порожнина заповнена наповнювачем, а отвір забезпечений елементом перекриття, наповнювач виконаний із зерен зернових культур, яка відрізняється тим, що заповнення оболонки наповнювачем виконане із забезпеченням можливості перемішування наповнювача, при цьому сумарна вага наповнювача вибрана з інтервалу від 50 г до 3000 г. 2 UA 94848 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
