Пристрій безконтактної електромагнітної і квантової терапії

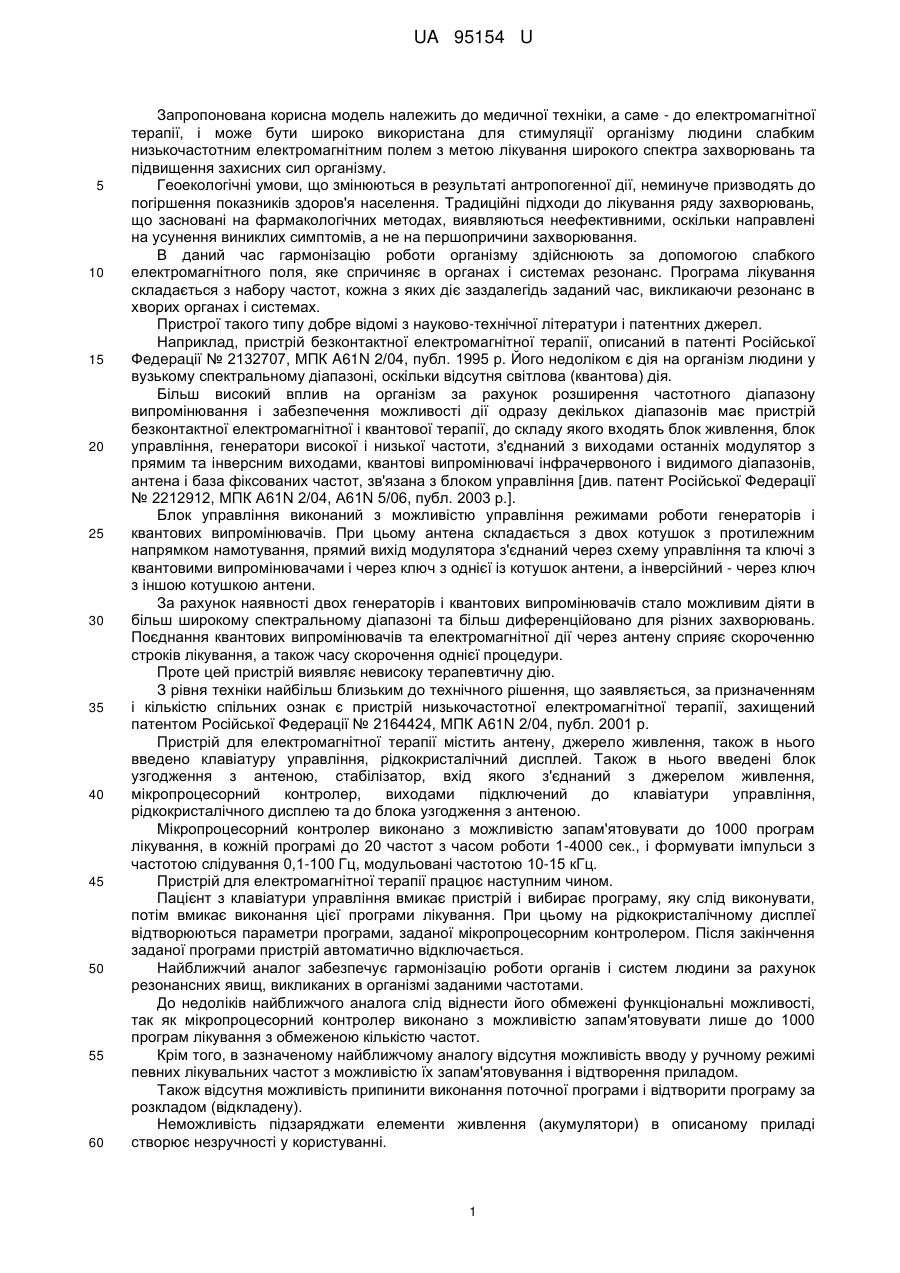

Реферат: UA 95154 U UA 95154 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до медичної техніки, а саме - до електромагнітної терапії, і може бути широко використана для стимуляції організму людини слабким низькочастотним електромагнітним полем з метою лікування широкого спектра захворювань та підвищення захисних сил організму. Геоекологічні умови, що змінюються в результаті антропогенної дії, неминуче призводять до погіршення показників здоров'я населення. Традиційні підходи до лікування ряду захворювань, що засновані на фармакологічних методах, виявляються неефективними, оскільки направлені на усунення виниклих симптомів, а не на першопричини захворювання. В даний час гармонізацію роботи організму здійснюють за допомогою слабкого електромагнітного поля, яке спричиняє в органах і системах резонанс. Програма лікування складається з набору частот, кожна з яких діє заздалегідь заданий час, викликаючи резонанс в хворих органах і системах. Пристрої такого типу добре відомі з науково-технічної літератури і патентних джерел. Наприклад, пристрій безконтактної електромагнітної терапії, описаний в патенті Російської Федерації № 2132707, МПК A61N 2/04, публ. 1995 р. Його недоліком є дія на організм людини у вузькому спектральному діапазоні, оскільки відсутня світлова (квантова) дія. Більш високий вплив на організм за рахунок розширення частотного діапазону випромінювання і забезпечення можливості дії одразу декількох діапазонів має пристрій безконтактної електромагнітної і квантової терапії, до складу якого входять блок живлення, блок управління, генератори високої і низької частоти, з'єднаний з виходами останніх модулятор з прямим та інверсним виходами, квантові випромінювачі інфрачервоного і видимого діапазонів, антена і база фіксованих частот, зв'язана з блоком управління [див. патент Російської Федерації № 2212912, МПК А61N 2/04, А61N 5/06, публ. 2003 р.]. Блок управління виконаний з можливістю управління режимами роботи генераторів і квантових випромінювачів. При цьому антена складається з двох котушок з протилежним напрямком намотування, прямий вихід модулятора з'єднаний через схему управління та ключі з квантовими випромінювачами і через ключ з однієї із котушок антени, а інверсійний - через ключ з іншою котушкою антени. За рахунок наявності двох генераторів і квантових випромінювачів стало можливим діяти в більш широкому спектральному діапазоні та більш диференційовано для різних захворювань. Поєднання квантових випромінювачів та електромагнітної дії через антену сприяє скороченню строків лікування, а також часу скорочення однієї процедури. Проте цей пристрій виявляє невисоку терапевтичну дію. З рівня техніки найбільш близьким до технічного рішення, що заявляється, за призначенням і кількістю спільних ознак є пристрій низькочастотної електромагнітної терапії, захищений патентом Російської Федерації № 2164424, МПК A61N 2/04, публ. 2001 р. Пристрій для електромагнітної терапії містить антену, джерело живлення, також в нього введено клавіатуру управління, рідкокристалічний дисплей. Також в нього введені блок узгодження з антеною, стабілізатор, вхід якого з'єднаний з джерелом живлення, мікропроцесорний контролер, виходами підключений до клавіатури управління, рідкокристалічного дисплею та до блока узгодження з антеною. Мікропроцесорний контролер виконано з можливістю запам'ятовувати до 1000 програм лікування, в кожній програмі до 20 частот з часом роботи 1-4000 сек., і формувати імпульси з частотою слідування 0,1-100 Гц, модульовані частотою 10-15 кГц. Пристрій для електромагнітної терапії працює наступним чином. Пацієнт з клавіатури управління вмикає пристрій і вибирає програму, яку слід виконувати, потім вмикає виконання цієї програми лікування. При цьому на рідкокристалічному дисплеї відтворюються параметри програми, заданої мікропроцесорним контролером. Після закінчення заданої програми пристрій автоматично відключається. Найближчий аналог забезпечує гармонізацію роботи органів і систем людини за рахунок резонансних явищ, викликаних в організмі заданими частотами. До недоліків найближчого аналога слід віднести його обмежені функціональні можливості, так як мікропроцесорний контролер виконано з можливістю запам'ятовувати лише до 1000 програм лікування з обмеженою кількістю частот. Крім того, в зазначеному найближчому аналогу відсутня можливість вводу у ручному режимі певних лікувальних частот з можливістю їх запам'ятовування і відтворення приладом. Також відсутня можливість припинити виконання поточної програми і відтворити програму за розкладом (відкладену). Неможливість підзаряджати елементи живлення (акумулятори) в описаному приладі створює незручності у користуванні. 1 UA 95154 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача шляхом удосконалення конструкції розширити функціональні можливості пристрою безконтактної електромагнітної і квантової терапії. Поставлена задача вирішується, а технічний результат досягається за рахунок того, що пристрій безконтактної електромагнітної і квантової терапії, який містить джерело живлення, антену, клавіатуру управління, рідкокристалічний дисплей для відображення параметрів програми лікування, мікропроцесорний контролер, виходи якого підключені до клавіатури управління та рідкокристалічного дисплею, згідно з корисною моделлю, додатково містить термокомпенсоване джерело тактового сигналу, DDS-синтезатор частоти, перший і другий змішувачі, підсилювач, квантовий модуль та блок Flash-пам'яті, причому виходи мікропроцесорного контролера підключені до блока Flash-пам'яті, до DDS-синтезатора частоти та через другий змішувач з'єднані з квантовим модулем, а виходи термокомпенсованого джерела тактового сигналу підключені до DDS-синтезатора частоти і першого змішувача, при цьому для здійснення впливу на біологічно активні зони організму людини застосовують пакети радіо- і світлоімпульсів з частотою проходження 0,01-100 Гц і дискретом 0,0015 Гц, а для впливу на мікроорганізми - пакети радіоімпульсів з частотою проходження 0,01 Гц - 1,3 МГц і дискретом 0,0015 Гц, перша модулююча частота оптичного діапазону квантового модуля знаходиться в діапазоні 0,01-100 Гц з дискретом 0,0015 Гц, друга - в діапазоні 10-100 кГц. Крім того, прилад має вбудований зарядний пристрій, а також мікропроцесорний контролер оснащений лічильником реального часу. Основна відмінність даної корисної моделі від аналогів, зокрема, полягає в додатковому обладнанні пристрою термокомпенсованим джерелом тактового сигналу, DDS-синтезатором частоти, квантовим модулем, зарядним пристроєм для елементів живлення, що дає можливість значно розширити функціональні можливості заявленого технічного рішення. Це пояснюється тим, що DDS-синтезатор частоти дає можливість зручно, миттєво та з високою точністю змінювати модулюючу частоту сигналу. При цьому максимальна точність установки моделюючої частоти забезпечується за рахунок термокомпенсованого джерела тактового сигналу. Наявність квантового модуля в одному пристрої надає можливість проводити місцеву терапію водночас із впливом на організм на системному рівні. Наявність вбудованого зарядного пристрою для елементів живлення забезпечує користувачеві можливість використовувати прилад без зміни акумуляторів в процесі роботи приладу, та без додаткового придбання/використання сторонніх периферійних пристроїв для зарядки акумуляторів. Суть заявленої корисної моделі пояснюється кресленням, де представлена блок-схема заявленого пристрою. Пристрій безконтактної електромагнітної і квантової терапії містить антену 1, джерело живлення 2, клавіатуру управління 3, рідкокристалічний дисплей 4 для відображення параметрів програми лікування, мікропроцесорний контролер 5, виходи якого підключені до клавіатури управління 3 та рідкокристалічного дисплею 4. Крім того, до складу пристрою включено термокомпенсоване джерело тактового сигналу 6, DDS-синтезатор частоти 7, перший і другий змішувачі 8, 9, підсилювач 10 та квантовий модуль 11. Виходи мікропроцесорного контролера 5 підключені до блока Flash-пам'яті 12, до DDS-синтезатора частоти 7 та через другий змішувач 9 з'єднані з квантовим модулем 11, а виходи термокомпенсованого джерела тактового сигналу 6 підключені до DDS-синтезатора частоти 7 і першого змішувача 8. Мікропроцесорний контролер 5 оснащений лічильником реального часу (RTC) 13. Прилад оснащений зарядним пристроєм для елементів живлення 15. 14 - фільтр нижніх частот. f 1, f 3, f 4 модулюючі частоти, f 2, - несуча частота електромагнітного поля, яка знаходиться в діапазоні 25100 МГц. Частота f 4 знаходиться в діапазоні 10-100 кГц. Квантовий модуль складається з блоку світлодіодів видимого та інфрачервоного випромінювання в діапазоні 470-940 нм та схеми управління інтенсивністю імпульсного випромінювання. Пристрій працює наступним чином. Пацієнт з клавіатури управління 3 вмикає пристрій і набирає програму лікування, яку запам'ятовує мікропроцесорний контролер 5. Електромагнітний вплив здійснюють за допомогою антени 1, на яку подають амплітудно-модульований сигнал глибиною модуляції 1 і шпаруватістю 50-70 %, а також за допомогою квантового модуля 11 з можливістю перемикання типу модуляції (можливість, у випадку необхідності, вмикання/вимикання другої модулюючої частоти). Після цього вмикають виконання програми лікування. При цьому на рідкокристалічному дисплеї 4 відтворюють параметри програми, заданої мікропроцесорним контролером 5. Після закінчення заданої програми пристрій автоматично відключається. Лічильник реального часу (RTC) 13 дає можливість як призупинити виконання діючої програми, так і відтворити виконання відкладеної програми. 2 UA 95154 U 5 Заявлена корисна модель здатна записувати, зберігати, обробляти програми лікування з кількістю частот в програмі, обмеженими тільки ємністю Flash-пам'яті, а також записувати, зберігати, обробляти комплекси програм. За запропонованою корисною моделлю виготовлені дослідні зразки, проведені клінічні випробування, які підтвердили широкі функціональні можливості пристрою, його надійність, зручність обслуговування, а також можливість постановки виробу в серійне виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Пристрій безконтактної електромагнітної і квантової терапії, що містить джерело живлення, антену, клавіатуру управління, рідкокристалічний дисплей для відображення параметрів програми лікування, мікропроцесорний контролер, виходи якого підключені до клавіатури управління та рідкокристалічного дисплея, який відрізняється тим, що додатково містить термокомпенсоване джерело тактового сигналу, DDS-синтезатор частоти, перший і другий змішувачі, підсилювач, квантовий модуль та блок Flash-пам'яті, причому виходи мікропроцесорного контролера підключені до блока Flash-пам'яті, до DDS-синтезатора частоти та через другий змішувач з'єднані з квантовим модулем, а виходи термокомпенсованого джерела тактового сигналу підключені до DDS-синтезатора частоти і першого змішувача, при цьому для здійснення впливу на біологічно активні зони організму людини застосовують пакети радіо- і світлоімпульсів з частотою проходження 0,01-100 Гц і дискретом 0,0015 Гц, а для впливу на мікроорганізми - пакети радіоімпульсів з частотою проходження 0,01 Гц - 1,3 МГц і дискретом 0,0015 Гц, перша модулююча частота оптичного діапазону квантового модуля знаходиться в діапазоні 0,01-100 Гц з дискретом 0,0015 Гц, друга - в діапазоні 10-100 кГц. 2. Пристрій безконтактної електромагнітної терапії за п. 1, який відрізняється тим, що мікропроцесорний контролер оснащений лічильником реального часу. 3. Пристрій безконтактної електромагнітної терапії за п. 1, який відрізняється тим, що додатково обладнаний вбудованим зарядним пристроєм. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
