Пристрій для визначення параметрів електромагнітної емісії матеріалів

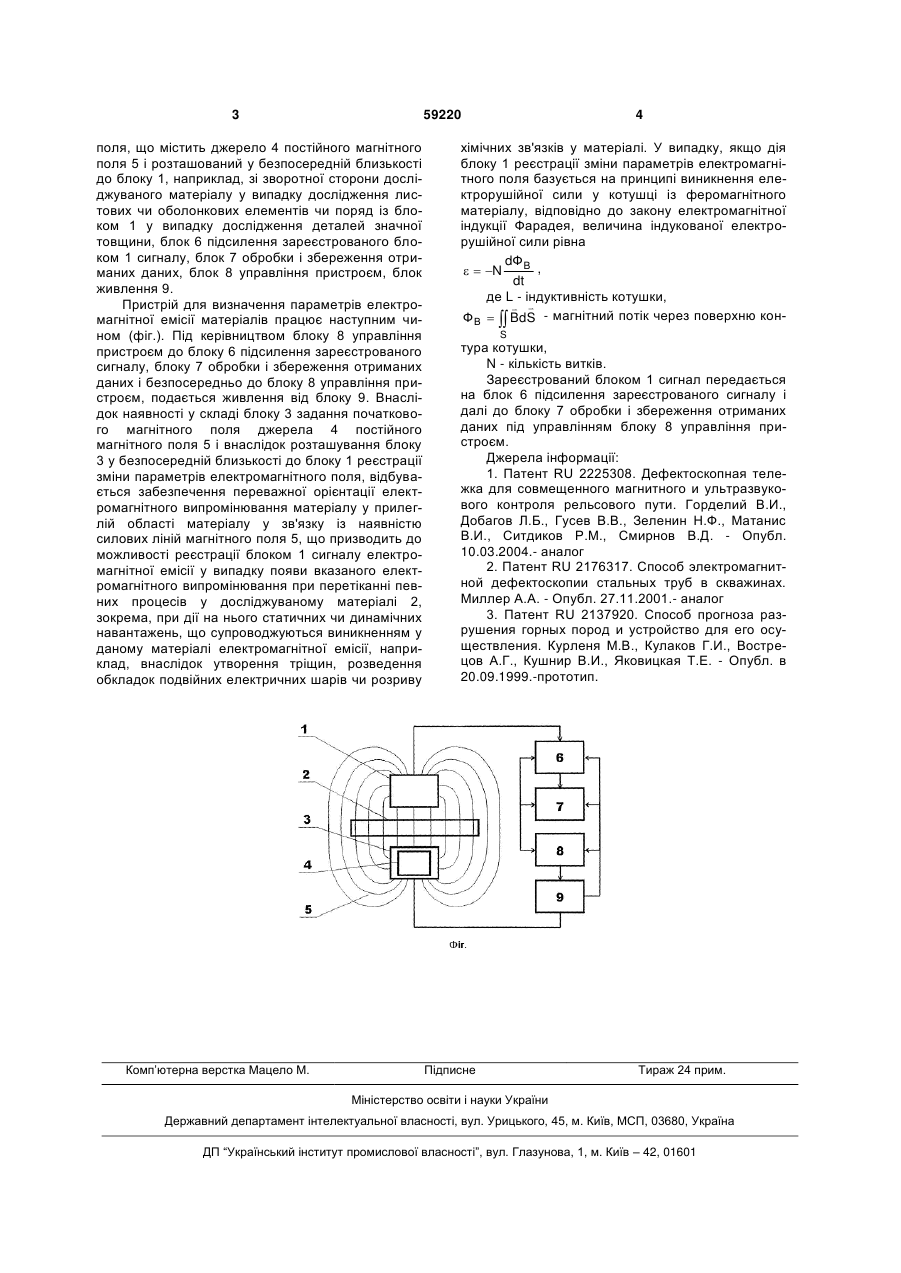

Пристрій для визначення параметрів електромагнітної емісії матеріалів, що містить блок реєстрації зміни параметрів електромагнітного поля, 3 59220 поля, що містить джерело 4 постійного магнітного поля 5 і розташований у безпосередній близькості до блоку 1, наприклад, зі зворотної сторони досліджуваного матеріалу у випадку дослідження листових чи оболонкових елементів чи поряд із блоком 1 у випадку дослідження деталей значної товщини, блок 6 підсилення зареєстрованого блоком 1 сигналу, блок 7 обробки і збереження отриманих даних, блок 8 управління пристроєм, блок живлення 9. Пристрій для визначення параметрів електромагнітної емісії матеріалів працює наступним чином (фіг.). Під керівництвом блоку 8 управління пристроєм до блоку 6 підсилення зареєстрованого сигналу, блоку 7 обробки і збереження отриманих даних і безпосередньо до блоку 8 управління пристроєм, подається живлення від блоку 9. Внаслідок наявності у складі блоку 3 задання початкового магнітного поля джерела 4 постійного магнітного поля 5 і внаслідок розташування блоку 3 у безпосередній близькості до блоку 1 реєстрації зміни параметрів електромагнітного поля, відбувається забезпечення переважної орієнтації електромагнітного випромінювання матеріалу у прилеглій області матеріалу у зв'язку із наявністю силових ліній магнітного поля 5, що призводить до можливості реєстрації блоком 1 сигналу електромагнітної емісії у випадку появи вказаного електромагнітного випромінювання при перетіканні певних процесів у досліджуваному матеріалі 2, зокрема, при дії на нього статичних чи динамічних навантажень, що супроводжуються виникненням у даному матеріалі електромагнітної емісії, наприклад, внаслідок утворення тріщин, розведення обкладок подвійних електричних шарів чи розриву Комп’ютерна верстка Мацело М. 4 хімічних зв'язків у матеріалі. У випадку, якщо дія блоку 1 реєстрації зміни параметрів електромагнітного поля базується на принципі виникнення електрорушійної сили у котушці із феромагнітного матеріалу, відповідно до закону електромагнітної індукції Фарадея, величина індукованої електрорушійної сили рівна dФ B ,   N dt де L - індуктивність котушки,   Ф В   BdS - магнітний потік через поверхню конS тура котушки, N - кількість витків. Зареєстрований блоком 1 сигнал передається на блок 6 підсилення зареєстрованого сигналу і далі до блоку 7 обробки і збереження отриманих даних під управлінням блоку 8 управління пристроєм. Джерела інформації: 1. Патент RU 2225308. Дефектоскопная тележка для совмещенного магнитного и ультразвукового контроля рельсового пути. Горделий В.И., Добагов Л.Б., Гусев В.В., Зеленин Н.Ф., Матанис В.И., Ситдиков P.M., Смирнов В.Д. - Опубл. 10.03.2004.- аналог 2. Патент RU 2176317. Способ электромагнитной дефектоскопии стальных труб в скважинах. Миллер А.А. - Опубл. 27.11.2001.- аналог 3. Патент RU 2137920. Способ прогноза разрушения горных пород и устройство для его осуществления. Курленя М.В., Кулаков Г.И., Вострецов А.Г., Кушнир В.И., Яковицкая Т.Е. - Опубл. в 20.09.1999.-прототип. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
