Натяжний пристрій пасової передачі

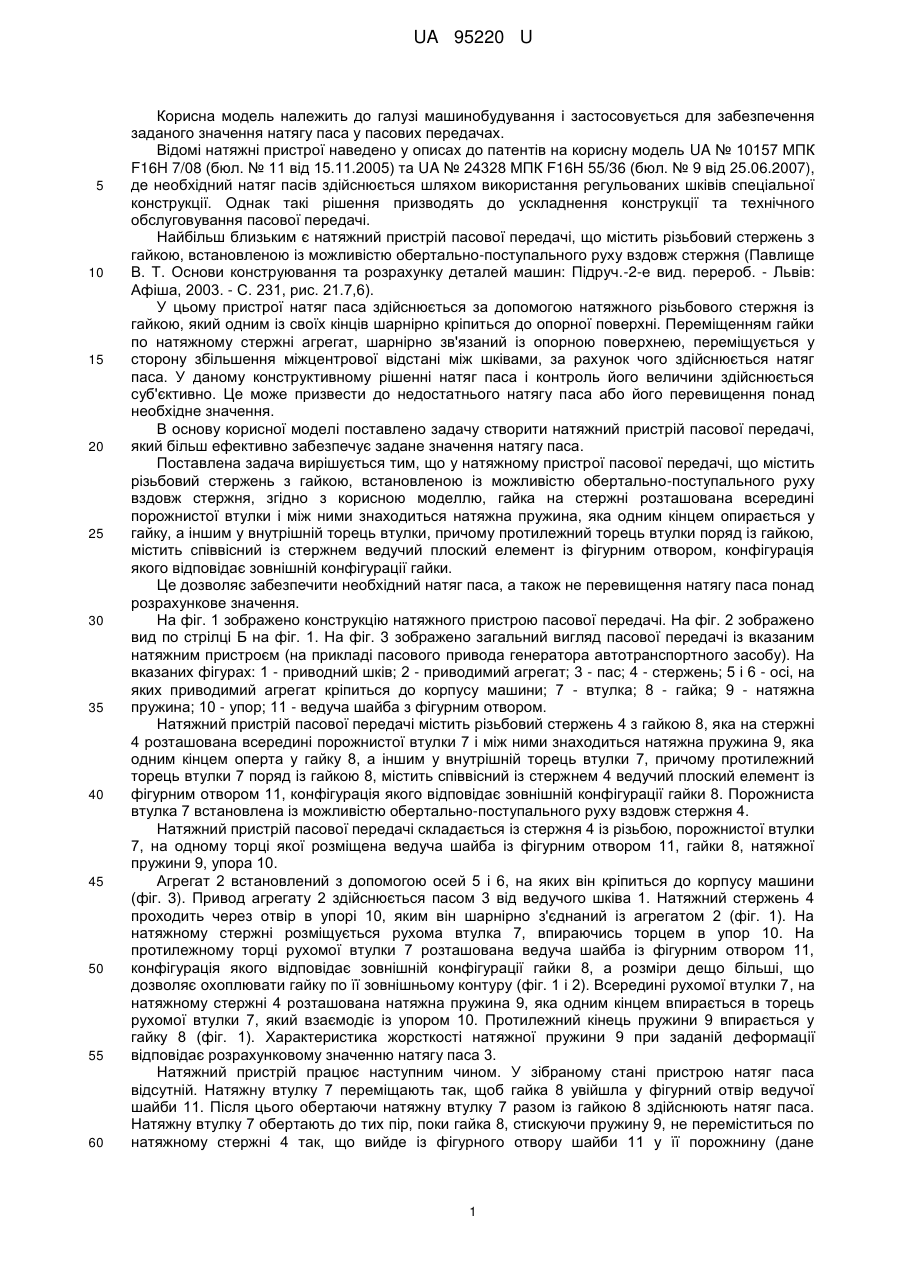

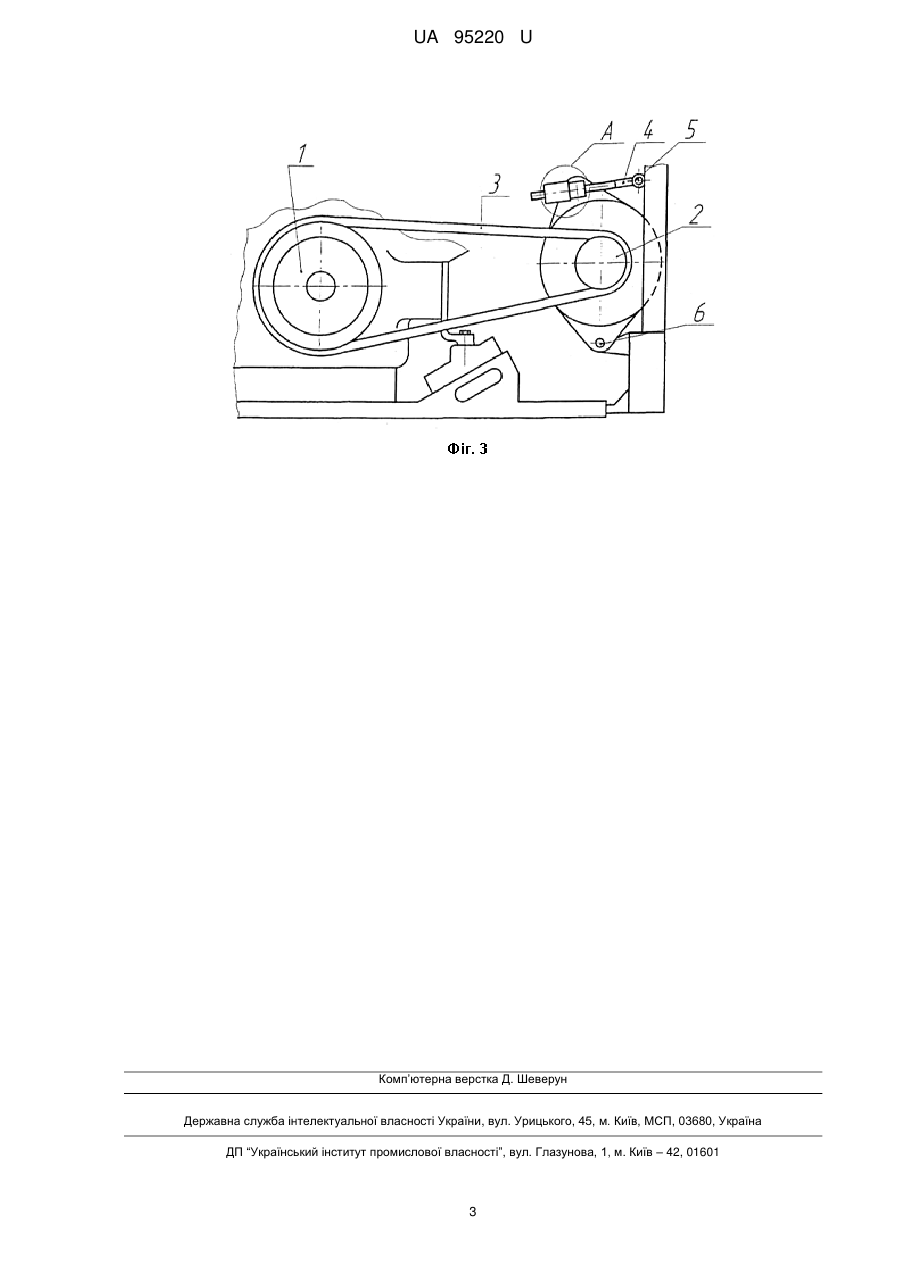

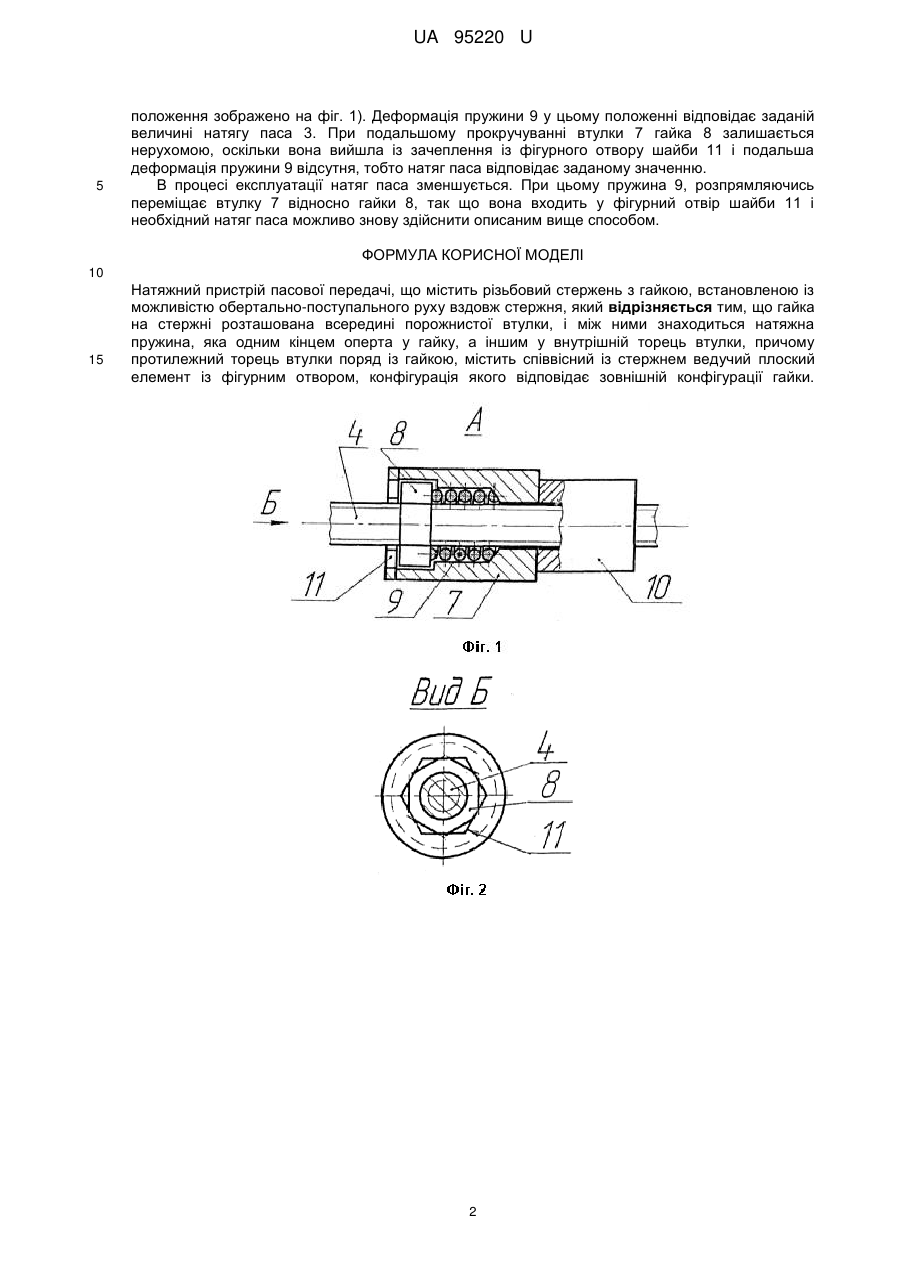

Реферат: UA 95220 U UA 95220 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і застосовується для забезпечення заданого значення натягу паса у пасових передачах. Відомі натяжні пристрої наведено у описах до патентів на корисну модель UA № 10157 МПК F16H 7/08 (бюл. № 11 від 15.11.2005) та UA № 24328 МПК F16H 55/36 (бюл. № 9 від 25.06.2007), де необхідний натяг пасів здійснюється шляхом використання регульованих шківів спеціальної конструкції. Однак такі рішення призводять до ускладнення конструкції та технічного обслуговування пасової передачі. Найбільш близьким є натяжний пристрій пасової передачі, що містить різьбовий стержень з гайкою, встановленою із можливістю обертально-поступального руху вздовж стержня (Павлище В. Т. Основи конструювання та розрахунку деталей машин: Підруч.-2-е вид. перероб. - Львів: Афіша, 2003. - С. 231, рис. 21.7,6). У цьому пристрої натяг паса здійснюється за допомогою натяжного різьбового стержня із гайкою, який одним із своїх кінців шарнірно кріпиться до опорної поверхні. Переміщенням гайки по натяжному стержні агрегат, шарнірно зв'язаний із опорною поверхнею, переміщується у сторону збільшення міжцентрової відстані між шківами, за рахунок чого здійснюється натяг паса. У даному конструктивному рішенні натяг паса і контроль його величини здійснюється суб'єктивно. Це може призвести до недостатнього натягу паса або його перевищення понад необхідне значення. В основу корисної моделі поставлено задачу створити натяжний пристрій пасової передачі, який більш ефективно забезпечує задане значення натягу паса. Поставлена задача вирішується тим, що у натяжному пристрої пасової передачі, що містить різьбовий стержень з гайкою, встановленою із можливістю обертально-поступального руху вздовж стержня, згідно з корисною моделлю, гайка на стержні розташована всередині порожнистої втулки і між ними знаходиться натяжна пружина, яка одним кінцем опирається у гайку, а іншим у внутрішній торець втулки, причому протилежний торець втулки поряд із гайкою, містить співвісний із стержнем ведучий плоский елемент із фігурним отвором, конфігурація якого відповідає зовнішній конфігурації гайки. Це дозволяє забезпечити необхідний натяг паса, а також не перевищення натягу паса понад розрахункове значення. На фіг. 1 зображено конструкцію натяжного пристрою пасової передачі. На фіг. 2 зображено вид по стрілці Б на фіг. 1. На фіг. 3 зображено загальний вигляд пасової передачі із вказаним натяжним пристроєм (на прикладі пасового привода генератора автотранспортного засобу). На вказаних фігурах: 1 - приводний шків; 2 - приводимий агрегат; 3 - пас; 4 - стержень; 5 і 6 - осі, на яких приводимий агрегат кріпиться до корпусу машини; 7 - втулка; 8 - гайка; 9 - натяжна пружина; 10 - упор; 11 - ведуча шайба з фігурним отвором. Натяжний пристрій пасової передачі містить різьбовий стержень 4 з гайкою 8, яка на стержні 4 розташована всередині порожнистої втулки 7 і між ними знаходиться натяжна пружина 9, яка одним кінцем оперта у гайку 8, а іншим у внутрішній торець втулки 7, причому протилежний торець втулки 7 поряд із гайкою 8, містить співвісний із стержнем 4 ведучий плоский елемент із фігурним отвором 11, конфігурація якого відповідає зовнішній конфігурації гайки 8. Порожниста втулка 7 встановлена із можливістю обертально-поступального руху вздовж стержня 4. Натяжний пристрій пасової передачі складається із стержня 4 із різьбою, порожнистої втулки 7, на одному торці якої розміщена ведуча шайба із фігурним отвором 11, гайки 8, натяжної пружини 9, упора 10. Агрегат 2 встановлений з допомогою осей 5 і 6, на яких він кріпиться до корпусу машини (фіг. 3). Привод агрегату 2 здійснюється пасом 3 від ведучого шківа 1. Натяжний стержень 4 проходить через отвір в упорі 10, яким він шарнірно з'єднаний із агрегатом 2 (фіг. 1). На натяжному стержні розміщується рухома втулка 7, впираючись торцем в упор 10. На протилежному торці рухомої втулки 7 розташована ведуча шайба із фігурним отвором 11, конфігурація якого відповідає зовнішній конфігурації гайки 8, а розміри дещо більші, що дозволяє охоплювати гайку по її зовнішньому контуру (фіг. 1 і 2). Всередині рухомої втулки 7, на натяжному стержні 4 розташована натяжна пружина 9, яка одним кінцем впирається в торець рухомої втулки 7, який взаємодіє із упором 10. Протилежний кінець пружини 9 впирається у гайку 8 (фіг. 1). Характеристика жорсткості натяжної пружини 9 при заданій деформації відповідає розрахунковому значенню натягу паса 3. Натяжний пристрій працює наступним чином. У зібраному стані пристрою натяг паса відсутній. Натяжну втулку 7 переміщають так, щоб гайка 8 увійшла у фігурний отвір ведучої шайби 11. Після цього обертаючи натяжну втулку 7 разом із гайкою 8 здійснюють натяг паса. Натяжну втулку 7 обертають до тих пір, поки гайка 8, стискуючи пружину 9, не переміститься по натяжному стержні 4 так, що вийде із фігурного отвору шайби 11 у її порожнину (дане 1 UA 95220 U 5 положення зображено на фіг. 1). Деформація пружини 9 у цьому положенні відповідає заданій величині натягу паса 3. При подальшому прокручуванні втулки 7 гайка 8 залишається нерухомою, оскільки вона вийшла із зачеплення із фігурного отвору шайби 11 і подальша деформація пружини 9 відсутня, тобто натяг паса відповідає заданому значенню. В процесі експлуатації натяг паса зменшується. При цьому пружина 9, розпрямляючись переміщає втулку 7 відносно гайки 8, так що вона входить у фігурний отвір шайби 11 і необхідний натяг паса можливо знову здійснити описаним вище способом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Натяжний пристрій пасової передачі, що містить різьбовий стержень з гайкою, встановленою із можливістю обертально-поступального руху вздовж стержня, який відрізняється тим, що гайка на стержні розташована всередині порожнистої втулки, і між ними знаходиться натяжна пружина, яка одним кінцем оперта у гайку, а іншим у внутрішній торець втулки, причому протилежний торець втулки поряд із гайкою, містить співвісний із стержнем ведучий плоский елемент із фігурним отвором, конфігурація якого відповідає зовнішній конфігурації гайки. 2 UA 95220 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
