Шків автоматично регульованої пасової передачі

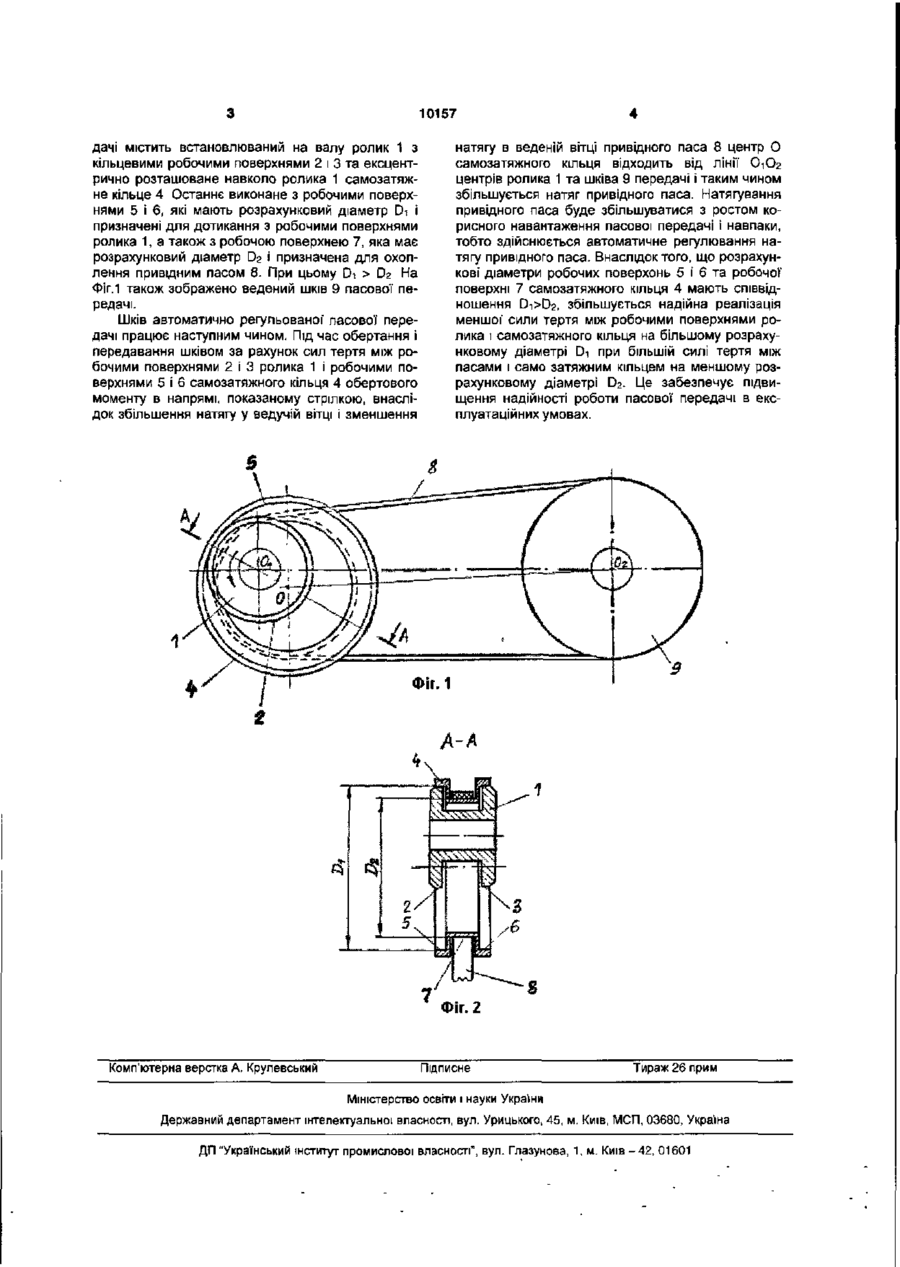

Шків автоматично регульованої пасової передачі, що містить встановлюваний на валу ролик з кільцевими робочими поверхнями та ексцентрично розташоване навколо ролика самозатяжне кільце з робочими поверхнями, одні з яких призначені для дотикання з робочими поверхнями ролика, ІНШІ - для охоплення привідними пасами, який відрізняється тим, що самозатяжне кільце виконане таким чином, що розрахунковий діаметр його робочих поверхонь для дотикання з робочими поверхнями ролика є більшим від розрахункового діаметра його робочих поверхонь для охоплення привідними пасами. Корисна модель відноситься до галузі машинобудування і може застосовуватись у приводах різних машин з пасовими передачами, в яких доцільно забезпечувати автоматичне регулювання натягу привідних пасів в залежності від величини їхнього корисного експлуатаційного навантаження. Відомий ШКІВ автоматично регульованої' пасової" передачі [патент США №3255640, кл. 74-219, 1966 p.], який містить встановлюваний на валу ролик з кільцевими робочими поверхнями та ексцентрично розташоване навколо ролика самозатяжне кільце з робочими поверхнями, одні з яких призначені для дотикання з робочими поверхнями ролика, інші * для охоплення привідними пасами. Однак відомий шків автоматично регульованої пасової передачі не забезпечує надійну роботу передачі, оскільки ролик завжди буде проковзувати відносно самозатяжного кільця, якщо натяг привідних пасів буде відповідати їхньому передаваному корисному навантаженню. Це обумовлено з одного боку тим, що розрахунковий діаметр робочих поверхонь самозатяжного кільця для дотикання з роликом є меншим від розрахункового діаметра його робочих поверхонь для охоплення привідними пасами, а з іншою боку тим, що сила тертя між роликом і самозатяжним кільцем на меншому розрахунковому діаметрі є меншою від сили тертя між самозатяжним кільцем та привідними пасами на більшому розрахунковому діаметрі. В основу корисної моделі поставлено завдання створення шківа автоматично регульованої пасової передачі, в якому виконання самозатяжного кільця з новим співвідношенням діаметрів робочих поверхонь забезпечило би реалізацію меншої сили тертя на робочих поверхнях самозатяжного кільця для дотикання з роликом при більшій силі тертя на робочих поверхнях кільця для охоплення привідними пасами, що дозволить зменшити можливість проковзування ролика відносно кільця та підвищити надійність роботи пасової передачі. Поставлене завдання вирішується тим, що шків автоматично регульованої пасової передачі, який містить встановлюваний на валу ролик з кільцевими робочими поверхнями та ексцентрично розташоване навколо ролика самозатяжне кільце з робочими поверхнями, одні з яких призначені для дотикання з робочими поверхнями ролика, інші - для охоплення привідними пасами, згідно з корисною моделлю, самозатяжне кільце виконане таким чином, що розрахунковий діаметр його робочих поверхонь для дотикання з робочими поверхнями ролика є більшим від розрахункового діаметра його робочих поверхонь для охоплення привідними пасами Таке виконання самозатяжного кільця забезпечує можливість використання меншої сили тертя на більшому розрахунковому діаметрі його робочих поверхонь для дотикання з роликом при більшій силі тертя на меншому розрахунковому діаметрі робочих поверхонь для охоплення привідними пасами Внаслідок цього зникає можливість проковзування ролика відносно самозатяжного кільця і, таким чином, підвищується надійність роботи пасової передачі. На Фіг.1 подано автоматично регульовану пасову передачу, а на Фіг.2 - шків цієї передачі в перерізі А-А Шків автоматично регульованої пасової пере ю о О> 10157 дачі містить встановлюваний на валу ролик 1 з кільцевими робочими поверхнями 2 і 3 та ексцентрично розташоване навколо ролика 1 самозатяжне кільце 4 Останнє виконане з робочими поверхнями 5 і 6, які мають розрахунковий діаметр Di І призначені для дотикання з робочими поверхнями ролика 1, а також з робочою поверхнею 7, яка має розрахунковий діаметр D2 і призначена для охоплення привідним пасом 8. При цьому D1 > D2 На Фіг.1 також зображено ведений шків 9 пасової передачі. Шків автоматично регульованої' пасової передачі працює наступним чином. Під час обертання і передавання шківом за рахунок сил тертя між робочими поверхнями 2 і 3 ролика 1 і робочими поверхнями 5 і 6 самозатяжного кільця 4 обертового моменту в напрямі, показаному стрілкою, внаслідок збільшення натягу у ведучій вітці і зменшення Комп'ютерна верстка А. Крулевський натягу в веденій вітці привідного паса 8 центр О самозатяжного кільця відходить від лінії ОіОг центрів ролика 1 та шківа 9 передачі і таким чином збільшується натяг привідного паса. Натягування привідного паса буде збільшуватися з ростом корисного навантаження пасової передачі і навпаки, тобто здійснюється автоматичне регулювання натягу привідного паса. Внаслідок того, що розрахункові діаметри робочих поверхонь 5 і 6 та робочої поверхні 7 самозатяжного кільця 4 мають співвідношення Di>D2, збільшується надійна реалізація меншої сили тертя між робочими поверхнями ролика і самозатяжного кільця на більшому розрахунковому діаметрі Di при більшій силі тертя між пасами і само затяжним кільцем на меншому розрахунковому діаметрі D2. Це забезпечує підвищення надійності роботи пасової передачі в експлуатаційних умовах. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
