Спосіб визначення статичної твердості металів за котречком

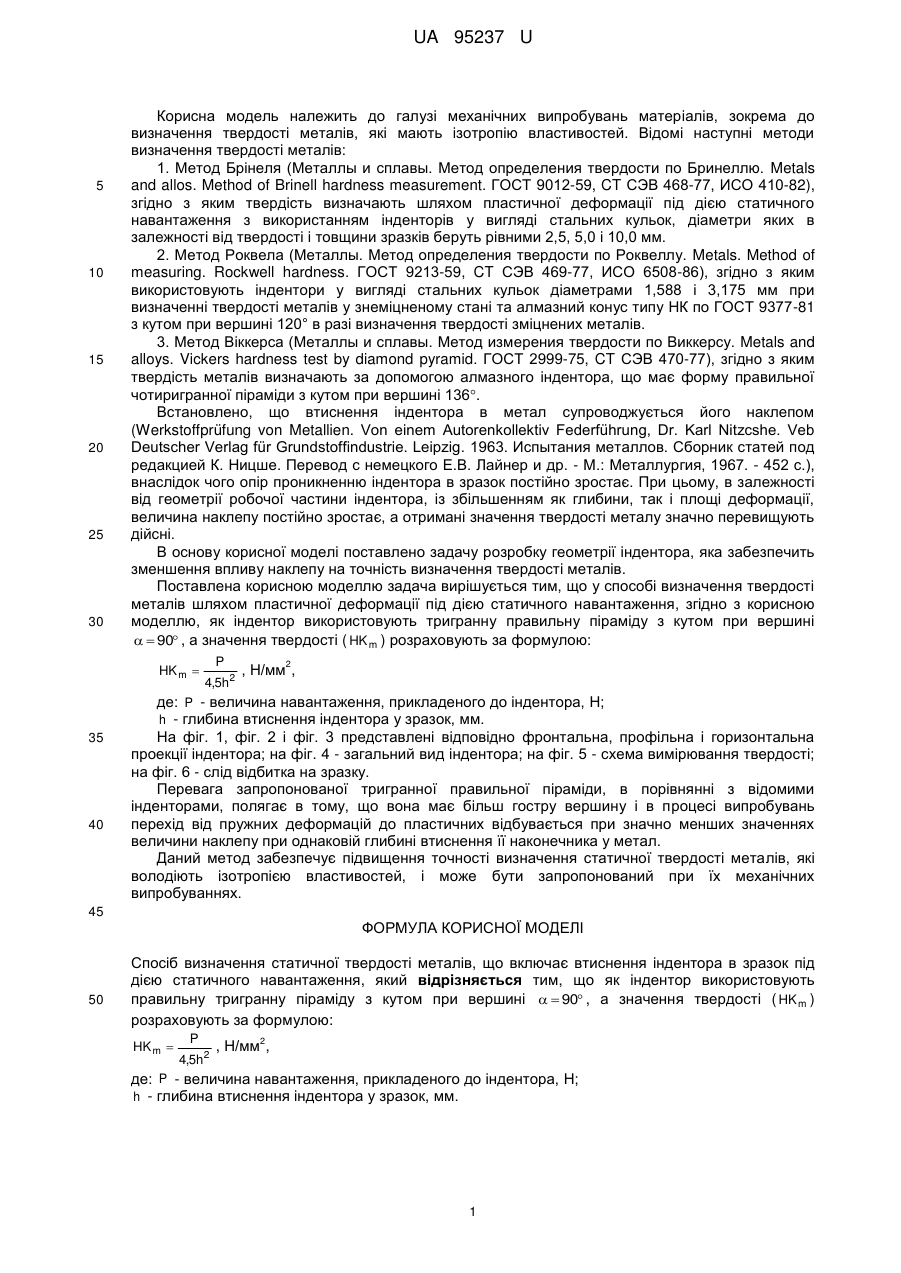

Реферат: UA 95237 U UA 95237 U 5 10 15 20 25 30 Корисна модель належить до галузі механічних випробувань матеріалів, зокрема до визначення твердості металів, які мають ізотропію властивостей. Відомі наступні методи визначення твердості металів: 1. Метод Брінеля (Металлы и сплавы. Метод определения твердости по Бринеллю. Metals and allos. Method of Brinell hardness measurement. ГОСТ 9012-59, CT СЭВ 468-77, ИСО 410-82), згідно з яким твердість визначають шляхом пластичної деформації під дією статичного навантаження з використанням інденторів у вигляді стальних кульок, діаметри яких в залежності від твердості і товщини зразків беруть рівними 2,5, 5,0 і 10,0 мм. 2. Метод Роквела (Металлы. Метод определения твердости по Роквеллу. Metals. Method of measuring. Rockwell hardness. ГОСТ 9213-59, CT СЭВ 469-77, ИСО 6508-86), згідно з яким використовують індентори у вигляді стальних кульок діаметрами 1,588 і 3,175 мм при визначенні твердості металів у знеміцненому стані та алмазний конус типу НК по ГОСТ 9377-81 з кутом при вершині 120° в разі визначення твердості зміцнених металів. 3. Метод Віккерса (Металлы и сплавы. Метод измерения твердости по Виккерсу. Metals and alloys. Vickers hardness test by diamond pyramid. ГОСТ 2999-75, CT СЭВ 470-77), згідно з яким твердість металів визначають за допомогою алмазного індентора, що має форму правильної чотиригранної піраміди з кутом при вершині 136. Встановлено, що втиснення індентора в метал супроводжується його наклепом (Werkstoffprüfung von Metallien. Von einem Autorenkollektiv Federführung, Dr. Karl Nitzcshe. Veb Deutscher Verlag für Grundstoffindustrie. Leipzig. 1963. Испытания металлов. Сборник статей под редакцией К. Ницше. Перевод с немецкого Е.В. Лайнер и др. - М.: Металлургия, 1967. - 452 с.), внаслідок чого опір проникненню індентора в зразок постійно зростає. При цьому, в залежності від геометрії робочої частини індентора, із збільшенням як глибини, так і площі деформації, величина наклепу постійно зростає, а отримані значення твердості металу значно перевищують дійсні. В основу корисної моделі поставлено задачу розробку геометрії індентора, яка забезпечить зменшення впливу наклепу на точність визначення твердості металів. Поставлена корисною моделлю задача вирішується тим, що у способі визначення твердості металів шляхом пластичної деформації під дією статичного навантаження, згідно з корисною моделлю, як індентор використовують тригранну правильну піраміду з кутом при вершині   90 , а значення твердості ( HK m ) розраховують за формулою: HK m  35 40 P 4,5h2 2 , Н/мм , де: P - величина навантаження, прикладеного до індентора, Н; h - глибина втиснення індентора у зразок, мм. На фіг. 1, фіг. 2 і фіг. 3 представлені відповідно фронтальна, профільна і горизонтальна проекції індентора; на фіг. 4 - загальний вид індентора; на фіг. 5 - схема вимірювання твердості; на фіг. 6 - слід відбитка на зразку. Перевага запропонованої тригранної правильної піраміди, в порівнянні з відомими інденторами, полягає в тому, що вона має більш гостру вершину і в процесі випробувань перехід від пружних деформацій до пластичних відбувається при значно менших значеннях величини наклепу при однаковій глибині втиснення її наконечника у метал. Даний метод забезпечує підвищення точності визначення статичної твердості металів, які володіють ізотропією властивостей, і може бути запропонований при їх механічних випробуваннях. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб визначення статичної твердості металів, що включає втиснення індентора в зразок під дією статичного навантаження, який відрізняється тим, що як індентор використовують правильну тригранну піраміду з кутом при вершині   90 , а значення твердості ( HK m ) розраховують за формулою: HK m  P 4,5h2 2 , Н/мм , де: P - величина навантаження, прикладеного до індентора, Н; h - глибина втиснення індентора у зразок, мм. 1 UA 95237 U 2 UA 95237 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
