Сушарка для сипучих матеріалів

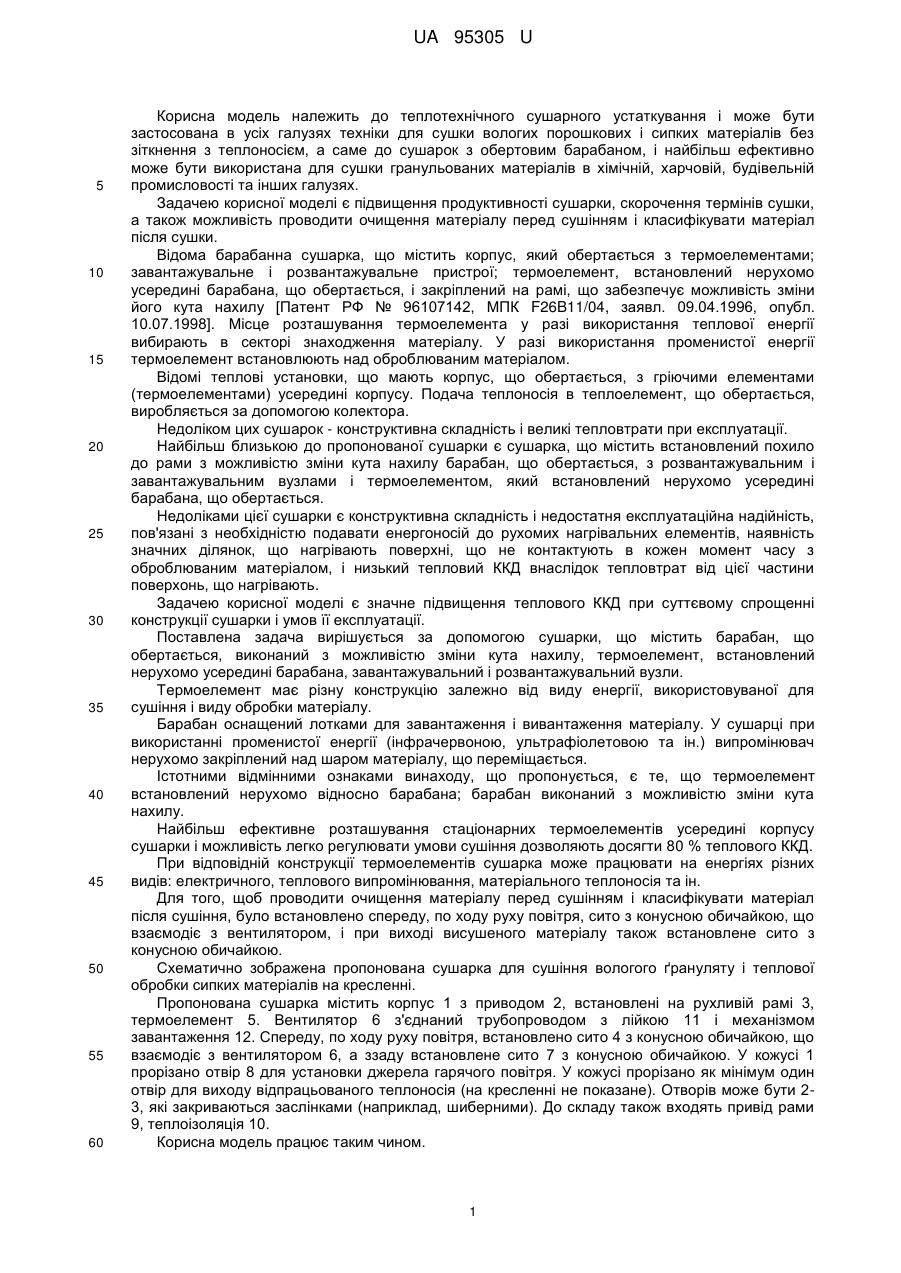

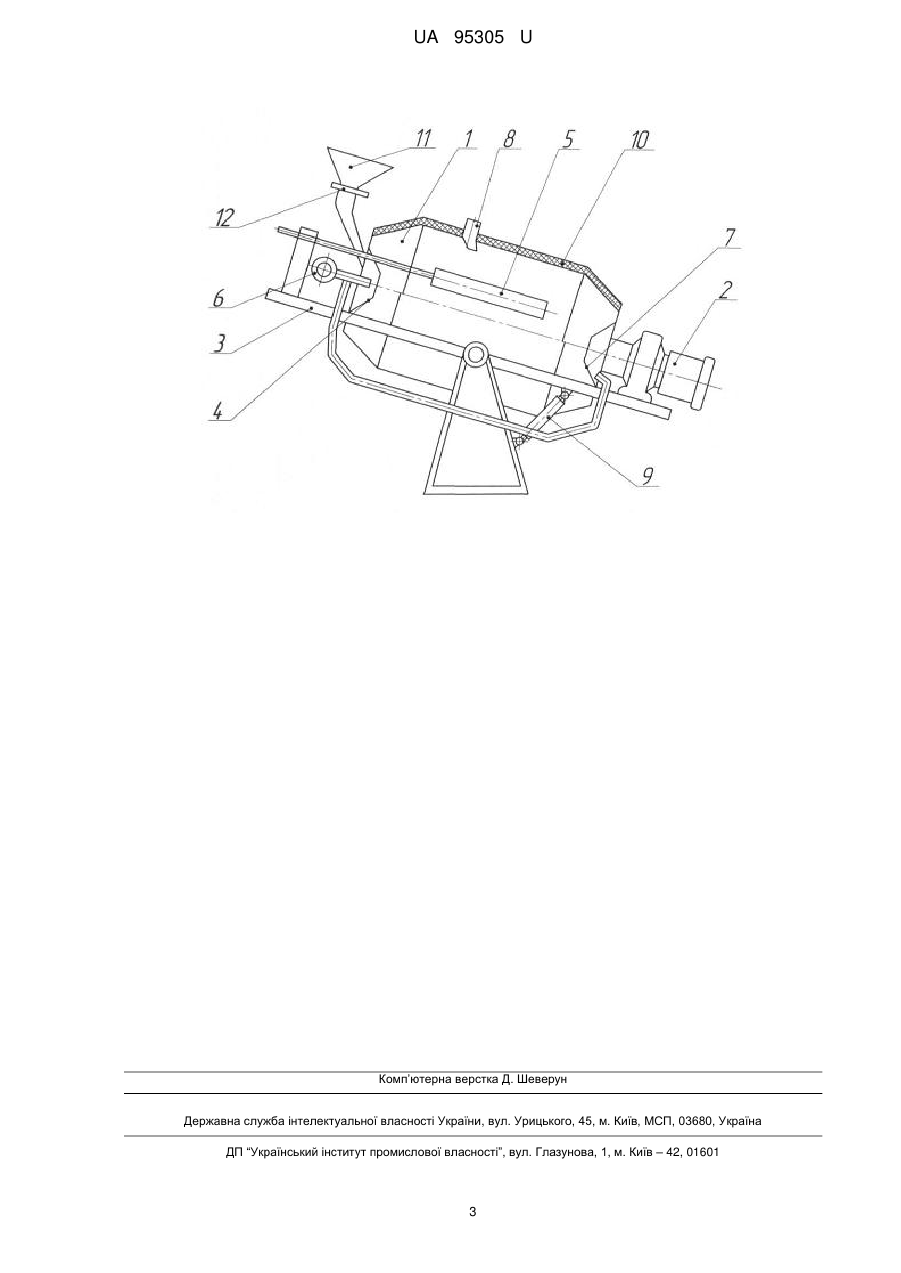

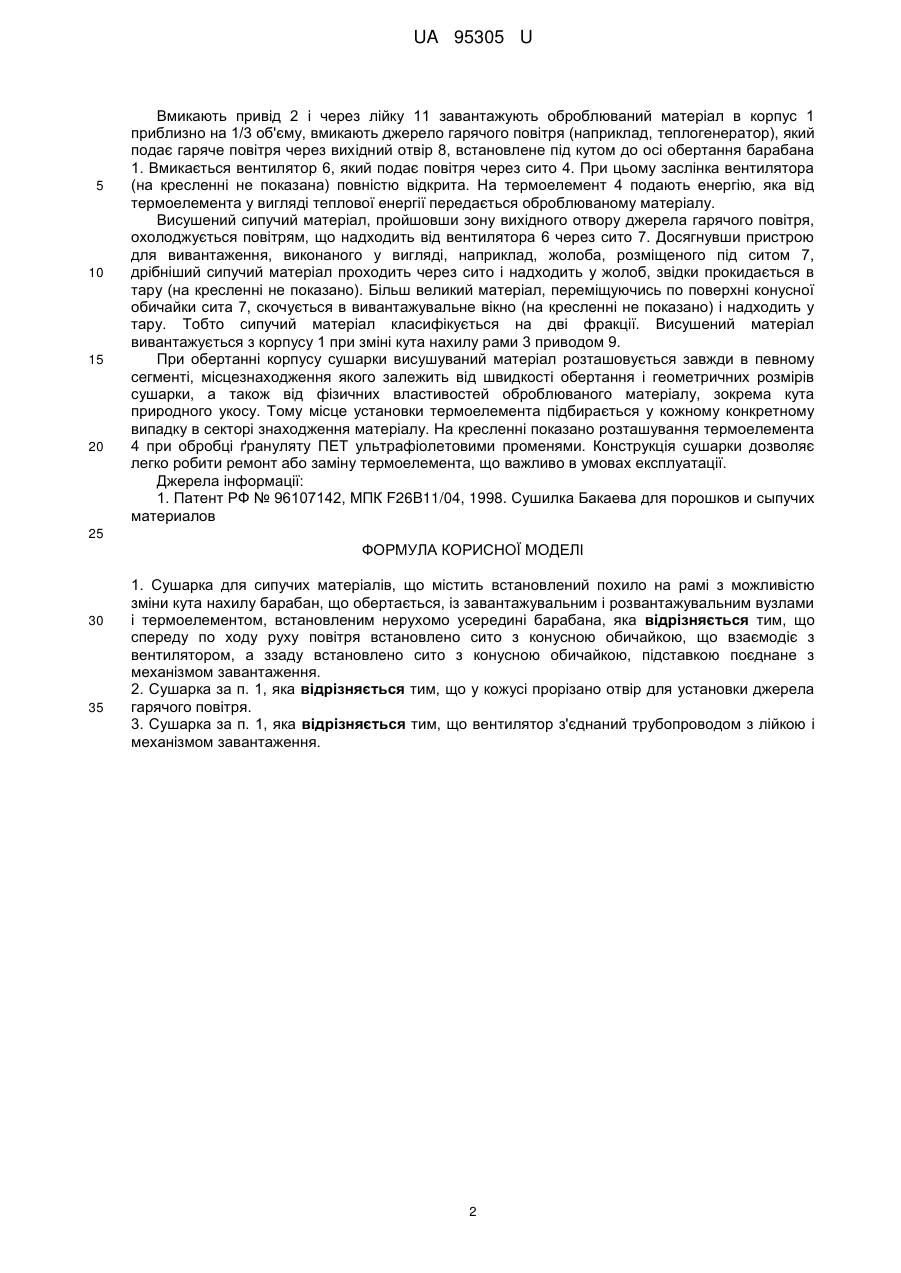

Реферат: Сушарка для сипучих матеріалів містить встановлений похило на рамі з можливістю зміни кута нахилу барабан, що обертається, із завантажувальним і розвантажувальним вузлами і термоелементом, встановленим нерухомо усередині барабана. Спереду по ходу руху повітря встановлено сито з конусною обичайкою, що взаємодіє з вентилятором, а ззаду встановлено сито з конусною обичайкою, підставкою поєднане з механізмом завантаження. UA 95305 U (54) СУШАРКА ДЛЯ СИПУЧИХ МАТЕРІАЛІВ UA 95305 U UA 95305 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплотехнічного сушарного устаткування і може бути застосована в усіх галузях техніки для сушки вологих порошкових і сипких матеріалів без зіткнення з теплоносієм, а саме до сушарок з обертовим барабаном, і найбільш ефективно може бути використана для сушки гранульованих матеріалів в хімічній, харчовій, будівельній промисловості та інших галузях. Задачею корисної моделі є підвищення продуктивності сушарки, скорочення термінів сушки, а також можливість проводити очищення матеріалу перед сушінням і класифікувати матеріал після сушки. Відома барабанна сушарка, що містить корпус, який обертається з термоелементами; завантажувальне і розвантажувальне пристрої; термоелемент, встановлений нерухомо усередині барабана, що обертається, і закріплений на рамі, що забезпечує можливість зміни його кута нахилу [Патент РФ № 96107142, МПК F26B11/04, заявл. 09.04.1996, опубл. 10.07.1998]. Місце розташування термоелемента у разі використання теплової енергії вибирають в секторі знаходження матеріалу. У разі використання променистої енергії термоелемент встановлюють над оброблюваним матеріалом. Відомі теплові установки, що мають корпус, що обертається, з гріючими елементами (термоелементами) усередині корпусу. Подача теплоносія в теплоелемент, що обертається, виробляється за допомогою колектора. Недоліком цих сушарок - конструктивна складність і великі тепловтрати при експлуатації. Найбільш близькою до пропонованої сушарки є сушарка, що містить встановлений похило до рами з можливістю зміни кута нахилу барабан, що обертається, з розвантажувальним і завантажувальним вузлами і термоелементом, який встановлений нерухомо усередині барабана, що обертається. Недоліками цієї сушарки є конструктивна складність і недостатня експлуатаційна надійність, пов'язані з необхідністю подавати енергоносій до рухомих нагрівальних елементів, наявність значних ділянок, що нагрівають поверхні, що не контактують в кожен момент часу з оброблюваним матеріалом, і низький тепловий ККД внаслідок тепловтрат від цієї частини поверхонь, що нагрівають. Задачею корисної моделі є значне підвищення теплового ККД при суттєвому спрощенні конструкції сушарки і умов її експлуатації. Поставлена задача вирішується за допомогою сушарки, що містить барабан, що обертається, виконаний з можливістю зміни кута нахилу, термоелемент, встановлений нерухомо усередині барабана, завантажувальний і розвантажувальний вузли. Термоелемент має різну конструкцію залежно від виду енергії, використовуваної для сушіння і виду обробки матеріалу. Барабан оснащений лотками для завантаження і вивантаження матеріалу. У сушарці при використанні променистої енергії (інфрачервоною, ультрафіолетовою та ін.) випромінювач нерухомо закріплений над шаром матеріалу, що переміщається. Істотними відмінними ознаками винаходу, що пропонується, є те, що термоелемент встановлений нерухомо відносно барабана; барабан виконаний з можливістю зміни кута нахилу. Найбільш ефективне розташування стаціонарних термоелементів усередині корпусу сушарки і можливість легко регулювати умови сушіння дозволяють досягти 80 % теплового ККД. При відповідній конструкції термоелементів сушарка може працювати на енергіях різних видів: електричного, теплового випромінювання, матеріального теплоносія та ін. Для того, щоб проводити очищення матеріалу перед сушінням і класифікувати матеріал після сушіння, було встановлено спереду, по ходу руху повітря, сито з конусною обичайкою, що взаємодіє з вентилятором, і при виході висушеного матеріалу також встановлене сито з конусною обичайкою. Схематично зображена пропонована сушарка для сушіння вологого ґрануляту і теплової обробки сипких матеріалів на кресленні. Пропонована сушарка містить корпус 1 з приводом 2, встановлені на рухливій рамі 3, термоелемент 5. Вентилятор 6 з'єднаний трубопроводом з лійкою 11 і механізмом завантаження 12. Спереду, по ходу руху повітря, встановлено сито 4 з конусною обичайкою, що взаємодіє з вентилятором 6, а ззаду встановлене сито 7 з конусною обичайкою. У кожусі 1 прорізано отвір 8 для установки джерела гарячого повітря. У кожусі прорізано як мінімум один отвір для виходу відпрацьованого теплоносія (на кресленні не показане). Отворів може бути 23, які закриваються заслінками (наприклад, шиберними). До складу також входять привід рами 9, теплоізоляція 10. Корисна модель працює таким чином. 1 UA 95305 U 5 10 15 20 Вмикають привід 2 і через лійку 11 завантажують оброблюваний матеріал в корпус 1 приблизно на 1/3 об'єму, вмикають джерело гарячого повітря (наприклад, теплогенератор), який подає гаряче повітря через вихідний отвір 8, встановлене під кутом до осі обертання барабана 1. Вмикається вентилятор 6, який подає повітря через сито 4. При цьому заслінка вентилятора (на кресленні не показана) повністю відкрита. На термоелемент 4 подають енергію, яка від термоелемента у вигляді теплової енергії передається оброблюваному матеріалу. Висушений сипучий матеріал, пройшовши зону вихідного отвору джерела гарячого повітря, охолоджується повітрям, що надходить від вентилятора 6 через сито 7. Досягнувши пристрою для вивантаження, виконаного у вигляді, наприклад, жолоба, розміщеного під ситом 7, дрібніший сипучий матеріал проходить через сито і надходить у жолоб, звідки прокидається в тару (на кресленні не показано). Більш великий матеріал, переміщуючись по поверхні конусної обичайки сита 7, скочується в вивантажувальне вікно (на кресленні не показано) і надходить у тару. Тобто сипучий матеріал класифікується на дві фракції. Висушений матеріал вивантажується з корпусу 1 при зміні кута нахилу рами 3 приводом 9. При обертанні корпусу сушарки висушуваний матеріал розташовується завжди в певному сегменті, місцезнаходження якого залежить від швидкості обертання і геометричних розмірів сушарки, а також від фізичних властивостей оброблюваного матеріалу, зокрема кута природного укосу. Тому місце установки термоелемента підбирається у кожному конкретному випадку в секторі знаходження матеріалу. На кресленні показано розташування термоелемента 4 при обробці ґрануляту ПЕТ ультрафіолетовими променями. Конструкція сушарки дозволяє легко робити ремонт або заміну термоелемента, що важливо в умовах експлуатації. Джерела інформації: 1. Патент РФ № 96107142, МПК F26B11/04, 1998. Сушилка Бакаева для порошков и сыпучих материалов 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Сушарка для сипучих матеріалів, що містить встановлений похило на рамі з можливістю зміни кута нахилу барабан, що обертається, із завантажувальним і розвантажувальним вузлами і термоелементом, встановленим нерухомо усередині барабана, яка відрізняється тим, що спереду по ходу руху повітря встановлено сито з конусною обичайкою, що взаємодіє з вентилятором, а ззаду встановлено сито з конусною обичайкою, підставкою поєднане з механізмом завантаження. 2. Сушарка за п. 1, яка відрізняється тим, що у кожусі прорізано отвір для установки джерела гарячого повітря. 3. Сушарка за п. 1, яка відрізняється тим, що вентилятор з'єднаний трубопроводом з лійкою і механізмом завантаження. 2 UA 95305 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
