Об’ємний дозатор рідких компонентів

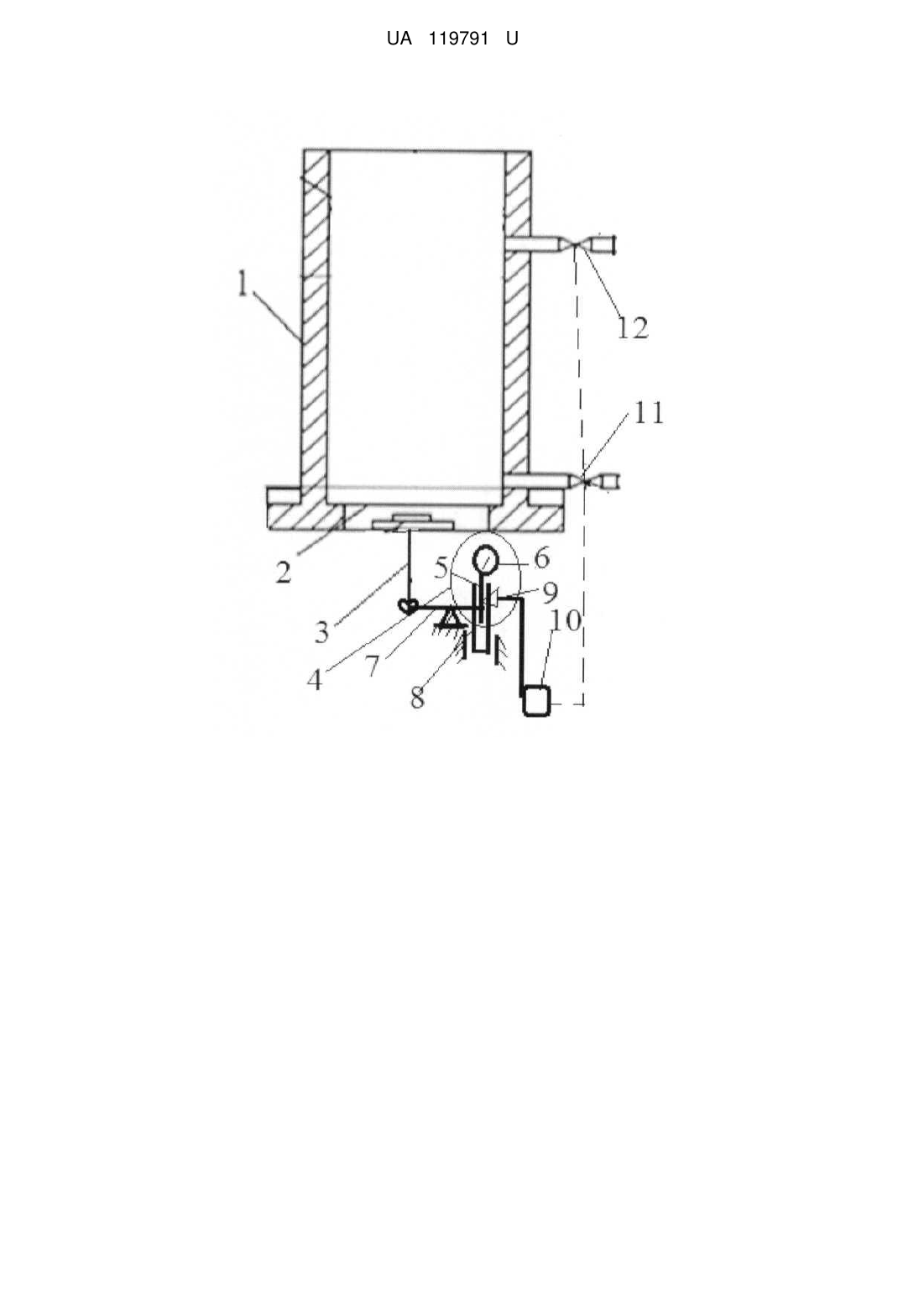

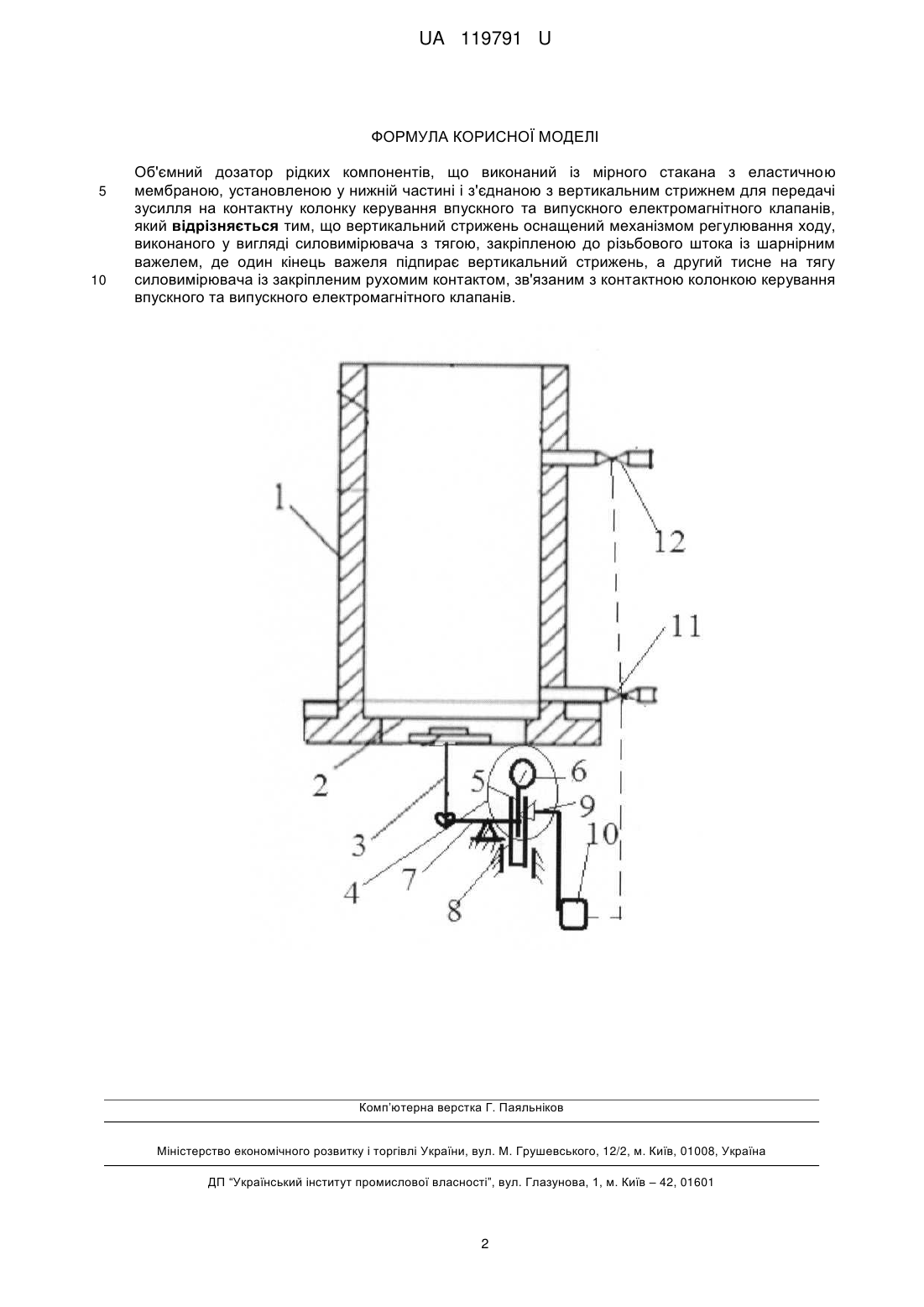

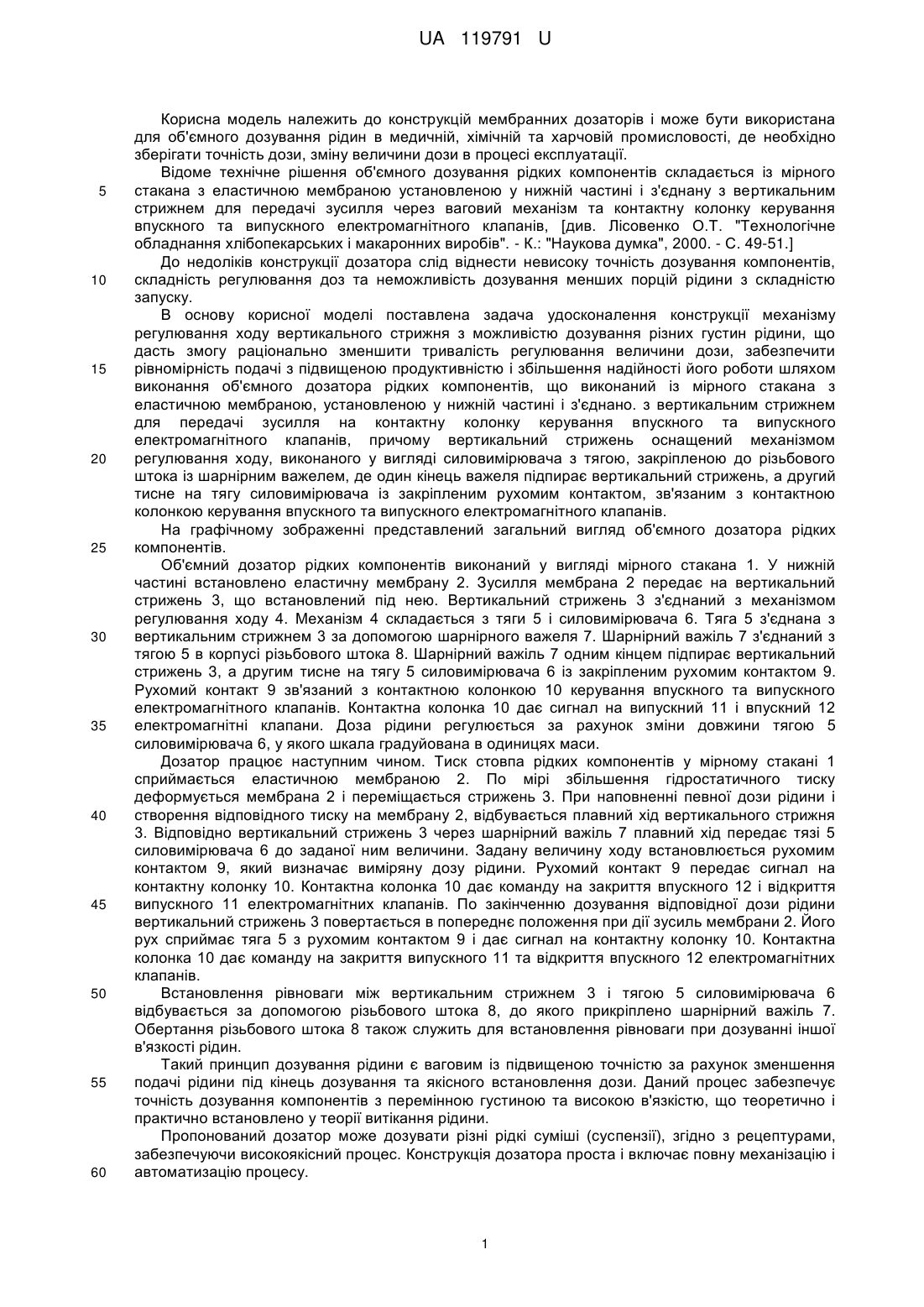

Реферат: Об'ємний дозатор рідких компонентів виконаний із мірного стакана з еластичною мембраною, установленою у нижній частині і з'єднаною з вертикальним стрижнем для передачі зусилля на контактну колонку керування впускного та випускного електромагнітного клапанів. Вертикальний стрижень оснащений механізмом регулювання ходу, виконаного у вигляді силовимірювача з тягою, закріпленою до різьбового штока із шарнірним важелем, де один кінець важеля підпирає вертикальний стрижень, а другий тисне на тягу силовимірювача із закріпленим рухомим контактом зв'язаним з контактною колонкою керування впускного та випускного електромагнітного клапанів. UA 119791 U (12) UA 119791 U UA 119791 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій мембранних дозаторів і може бути використана для об'ємного дозування рідин в медичній, хімічній та харчовій промисловості, де необхідно зберігати точність дози, зміну величини дози в процесі експлуатації. Відоме технічне рішення об'ємного дозування рідких компонентів складається із мірного стакана з еластичною мембраною установленою у нижній частині і з'єднану з вертикальним стрижнем для передачі зусилля через ваговий механізм та контактну колонку керування впускного та випускного електромагнітного клапанів, [див. Лісовенко О.Т. "Технологічне обладнання хлібопекарських і макаронних виробів". - К.: "Наукова думка", 2000. - С. 49-51.] До недоліків конструкції дозатора слід віднести невисоку точність дозування компонентів, складність регулювання доз та неможливість дозування менших порцій рідини з складністю запуску. В основу корисної моделі поставлена задача удосконалення конструкції механізму регулювання ходу вертикального стрижня з можливістю дозування різних густин рідини, що дасть змогу раціонально зменшити тривалість регулювання величини дози, забезпечити рівномірність подачі з підвищеною продуктивністю і збільшення надійності його роботи шляхом виконання об'ємного дозатора рідких компонентів, що виконаний із мірного стакана з еластичною мембраною, установленою у нижній частині і з'єднано. з вертикальним стрижнем для передачі зусилля на контактну колонку керування впускного та випускного електромагнітного клапанів, причому вертикальний стрижень оснащений механізмом регулювання ходу, виконаного у вигляді силовимірювача з тягою, закріпленою до різьбового штока із шарнірним важелем, де один кінець важеля підпирає вертикальний стрижень, а другий тисне на тягу силовимірювача із закріпленим рухомим контактом, зв'язаним з контактною колонкою керування впускного та випускного електромагнітного клапанів. На графічному зображенні представлений загальний вигляд об'ємного дозатора рідких компонентів. Об'ємний дозатор рідких компонентів виконаний у вигляді мірного стакана 1. У нижній частині встановлено еластичну мембрану 2. Зусилля мембрана 2 передає на вертикальний стрижень 3, що встановлений під нею. Вертикальний стрижень 3 з'єднаний з механізмом регулювання ходу 4. Механізм 4 складається з тяги 5 і силовимірювача 6. Тяга 5 з'єднана з вертикальним стрижнем 3 за допомогою шарнірного важеля 7. Шарнірний важіль 7 з'єднаний з тягою 5 в корпусі різьбового штока 8. Шарнірний важіль 7 одним кінцем підпирає вертикальний стрижень 3, а другим тисне на тягу 5 силовимірювача 6 із закріпленим рухомим контактом 9. Рухомий контакт 9 зв'язаний з контактною колонкою 10 керування впускного та випускного електромагнітного клапанів. Контактна колонка 10 дає сигнал на випускний 11 і впускний 12 електромагнітні клапани. Доза рідини регулюється за рахунок зміни довжини тягою 5 силовимірювача 6, у якого шкала градуйована в одиницях маси. Дозатор працює наступним чином. Тиск стовпа рідких компонентів у мірному стакані 1 сприймається еластичною мембраною 2. По мірі збільшення гідростатичного тиску деформується мембрана 2 і переміщається стрижень 3. При наповненні певної дози рідини і створення відповідного тиску на мембрану 2, відбувається плавний хід вертикального стрижня 3. Відповідно вертикальний стрижень 3 через шарнірний важіль 7 плавний хід передає тязі 5 силовимірювача 6 до заданої ним величини. Задану величину ходу встановлюється рухомим контактом 9, який визначає виміряну дозу рідини. Рухомий контакт 9 передає сигнал на контактну колонку 10. Контактна колонка 10 дає команду на закриття впускного 12 і відкриття випускного 11 електромагнітних клапанів. По закінченню дозування відповідної дози рідини вертикальний стрижень 3 повертається в попереднє положення при дії зусиль мембрани 2. Його рух сприймає тяга 5 з рухомим контактом 9 і дає сигнал на контактну колонку 10. Контактна колонка 10 дає команду на закриття випускного 11 та відкриття впускного 12 електромагнітних клапанів. Встановлення рівноваги між вертикальним стрижнем 3 і тягою 5 силовимірювача 6 відбувається за допомогою різьбового штока 8, до якого прикріплено шарнірний важіль 7. Обертання різьбового штока 8 також служить для встановлення рівноваги при дозуванні іншої в'язкості рідин. Такий принцип дозування рідини є ваговим із підвищеною точністю за рахунок зменшення подачі рідини під кінець дозування та якісного встановлення дози. Даний процес забезпечує точність дозування компонентів з перемінною густиною та високою в'язкістю, що теоретично і практично встановлено у теорії витікання рідини. Пропонований дозатор може дозувати різні рідкі суміші (суспензії), згідно з рецептурами, забезпечуючи високоякісний процес. Конструкція дозатора проста і включає повну механізацію і автоматизацію процесу. 1 UA 119791 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Об'ємний дозатор рідких компонентів, що виконаний із мірного стакана з еластичною мембраною, установленою у нижній частині і з'єднаною з вертикальним стрижнем для передачі зусилля на контактну колонку керування впускного та випускного електромагнітного клапанів, який відрізняється тим, що вертикальний стрижень оснащений механізмом регулювання ходу, виконаного у вигляді силовимірювача з тягою, закріпленою до різьбового штока із шарнірним важелем, де один кінець важеля підпирає вертикальний стрижень, а другий тисне на тягу силовимірювача із закріпленим рухомим контактом, зв'язаним з контактною колонкою керування впускного та випускного електромагнітного клапанів. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
