Пристрій для затримання зважених речовин та пластівців активного мулу в очищеній воді після вторинних відстійників

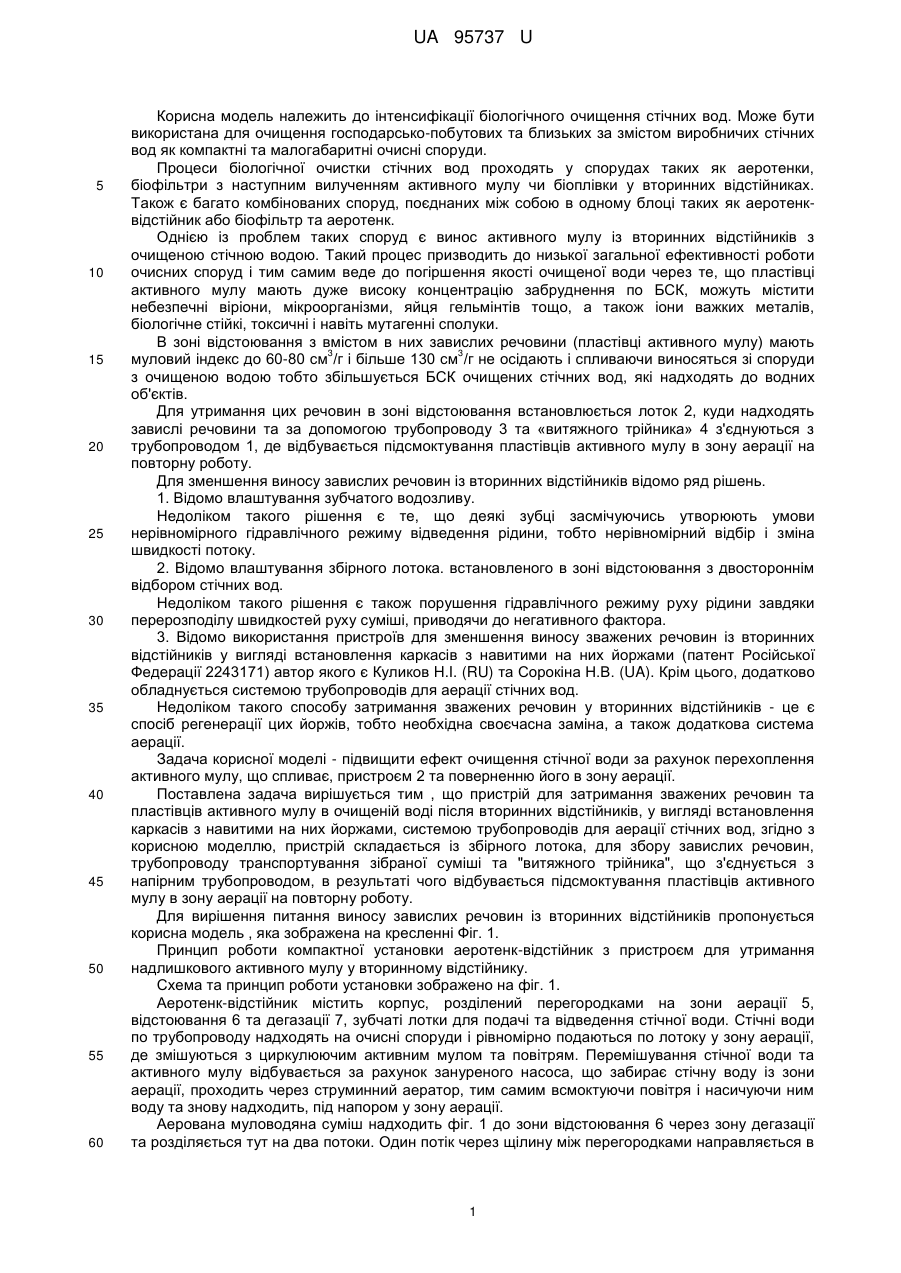

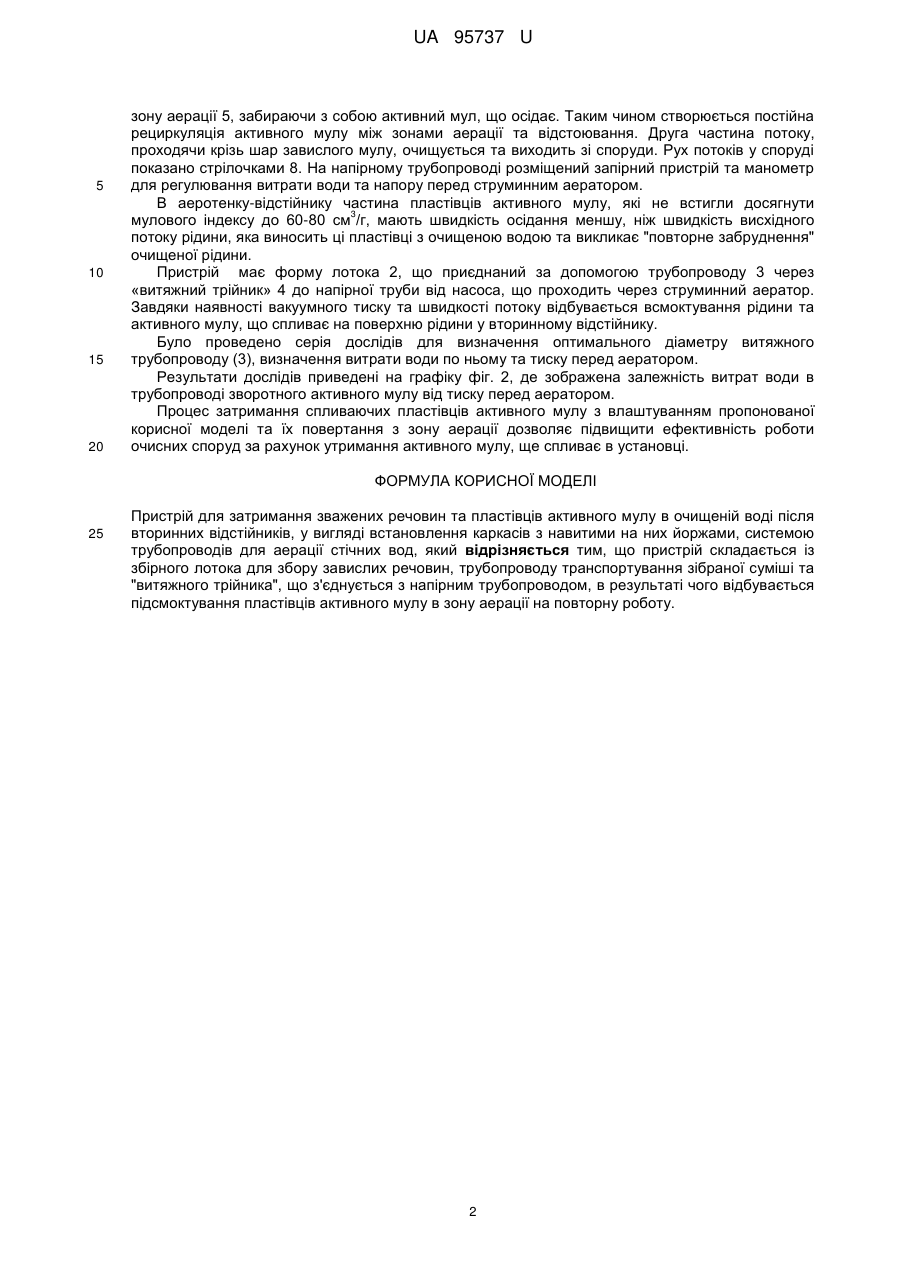

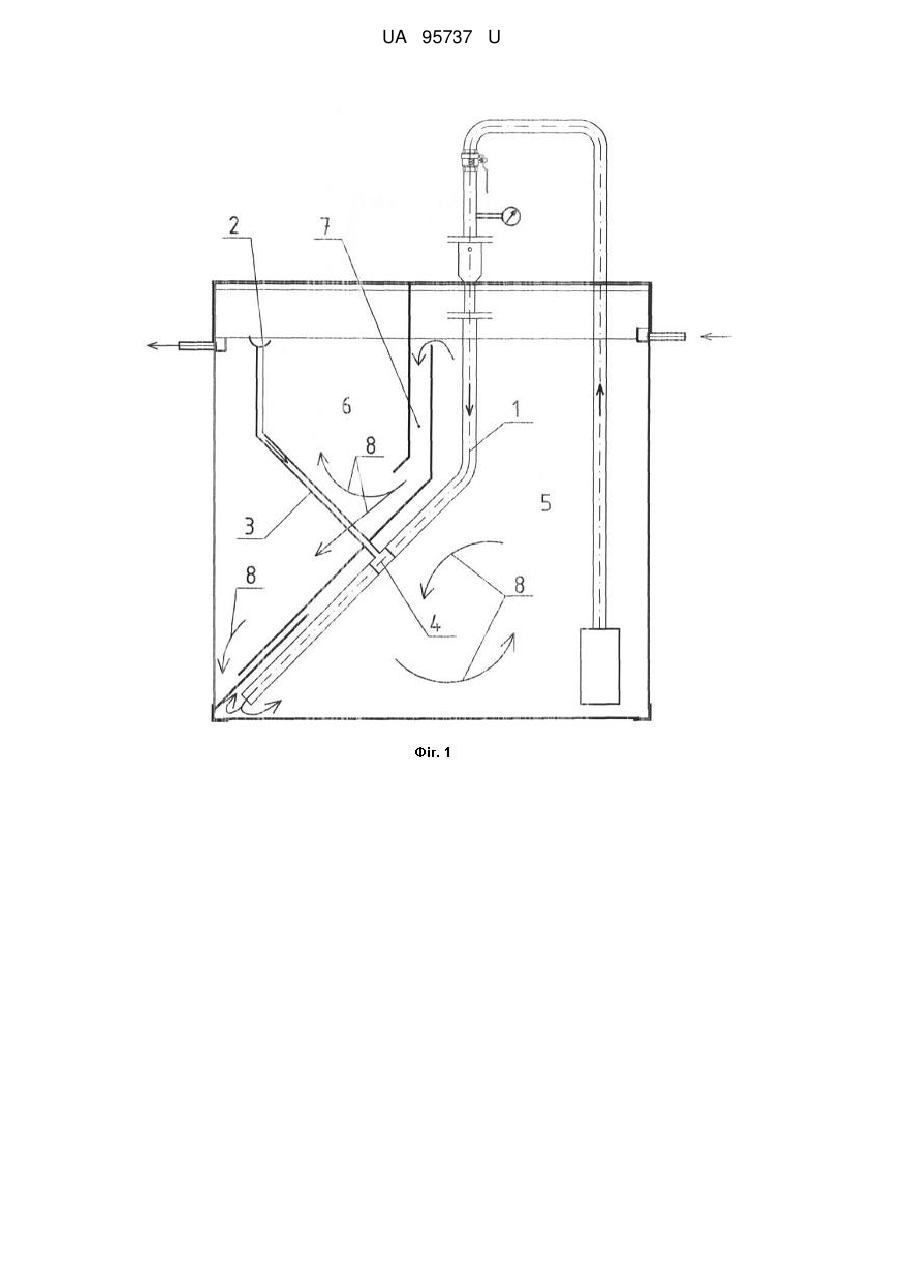

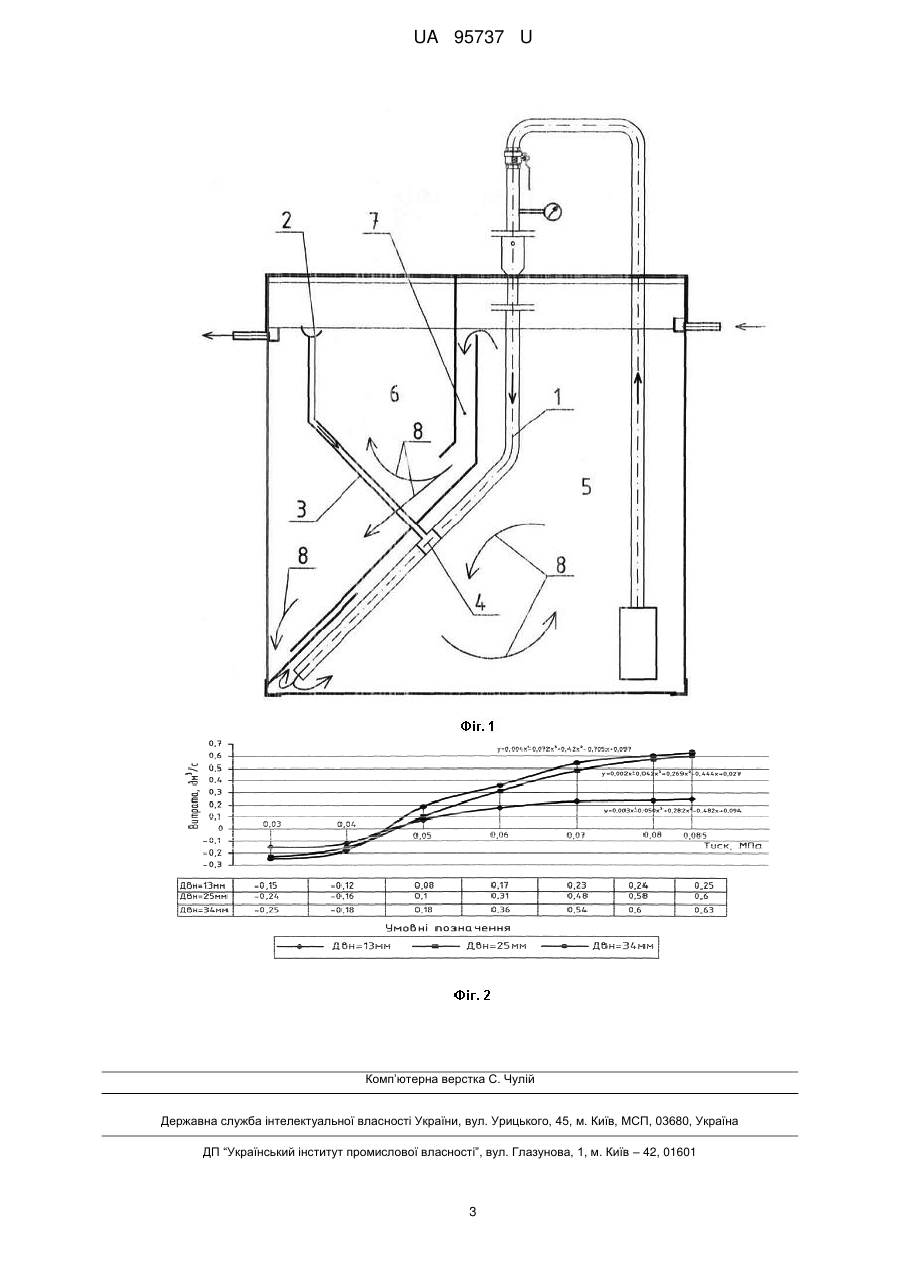

Реферат: Пристрій для затримання зважених речовин та пластівців активного мулу в очищеній воді після вторинних відстійників, у вигляді встановлення каркасів з навитими на них йоржами, системою трубопроводів для аерації стічних вод. Пристрій складається із збірного лотока для збору завислих речовин, трубопроводу транспортування зібраної суміші та "витяжного трійника", що з'єднується з напірним трубопроводом. UA 95737 U (12) UA 95737 U UA 95737 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інтенсифікації біологічного очищення стічних вод. Може бути використана для очищення господарсько-побутових та близьких за змістом виробничих стічних вод як компактні та малогабаритні очисні споруди. Процеси біологічної очистки стічних вод проходять у спорудах таких як аеротенки, біофільтри з наступним вилученням активного мулу чи біоплівки у вторинних відстійниках. Також є багато комбінованих споруд, поєднаних між собою в одному блоці таких як аеротенквідстійник або біофільтр та аеротенк. Однією із проблем таких споруд є винос активного мулу із вторинних відстійників з очищеною стічною водою. Такий процес призводить до низької загальної ефективності роботи очисних споруд і тим самим веде до погіршення якості очищеної води через те, що пластівці активного мулу мають дуже високу концентрацію забруднення по БСК, можуть містити небезпечні віріони, мікроорганізми, яйця гельмінтів тощо, а також іони важких металів, біологічне стійкі, токсичні і навіть мутагенні сполуки. В зоні відстоювання з вмістом в них завислих речовини (пластівці активного мулу) мають 3 3 муловий індекс до 60-80 см /г і більше 130 см /г не осідають і спливаючи виносяться зі споруди з очищеною водою тобто збільшується БСК очищених стічних вод, які надходять до водних об'єктів. Для утримання цих речовин в зоні відстоювання встановлюється лоток 2, куди надходять завислі речовини та за допомогою трубопроводу 3 та «витяжного трійника» 4 з'єднуються з трубопроводом 1, де відбувається підсмоктування пластівців активного мулу в зону аерації на повторну роботу. Для зменшення виносу завислих речовин із вторинних відстійників відомо ряд рішень. 1. Відомо влаштування зубчатого водозливу. Недоліком такого рішення є те, що деякі зубці засмічуючись утворюють умови нерівномірного гідравлічного режиму відведення рідини, тобто нерівномірний відбір і зміна швидкості потоку. 2. Відомо влаштування збірного лотока. встановленого в зоні відстоювання з двостороннім відбором стічних вод. Недоліком такого рішення є також порушення гідравлічного режиму руху рідини завдяки перерозподілу швидкостей руху суміші, приводячи до негативного фактора. 3. Відомо використання пристроїв для зменшення виносу зважених речовин із вторинних відстійників у вигляді встановлення каркасів з навитими на них йоржами (патент Російської Федерації 2243171) автор якого є Куликов H.I. (RU) та Сорокіна Н.В. (UA). Крім цього, додатково обладнується системою трубопроводів для аерації стічних вод. Недоліком такого способу затримання зважених речовин у вторинних відстійників - це є спосіб регенерації цих йоржів, тобто необхідна своєчасна заміна, а також додаткова система аерації. Задача корисної моделі - підвищити ефект очищення стічної води за рахунок перехоплення активного мулу, що спливає, пристроєм 2 та поверненню його в зону аерації. Поставлена задача вирішується тим , що пристрій для затримання зважених речовин та пластівців активного мулу в очищеній воді після вторинних відстійників, у вигляді встановлення каркасів з навитими на них йоржами, системою трубопроводів для аерації стічних вод, згідно з корисною моделлю, пристрій складається із збірного лотока, для збору завислих речовин, трубопроводу транспортування зібраної суміші та "витяжного трійника", що з'єднується з напірним трубопроводом, в результаті чого відбувається підсмоктування пластівців активного мулу в зону аерації на повторну роботу. Для вирішення питання виносу завислих речовин із вторинних відстійників пропонується корисна модель , яка зображена на кресленні Фіг. 1. Принцип роботи компактної установки аеротенк-відстійник з пристроєм для утримання надлишкового активного мулу у вторинному відстійнику. Схема та принцип роботи установки зображено на фіг. 1. Аеротенк-відстійник містить корпус, розділений перегородками на зони аерації 5, відстоювання 6 та дегазації 7, зубчаті лотки для подачі та відведення стічної води. Стічні води по трубопроводу надходять на очисні споруди і рівномірно подаються по лотоку у зону аерації, де змішуються з циркулюючим активним мулом та повітрям. Перемішування стічної води та активного мулу відбувається за рахунок зануреного насоса, що забирає стічну воду із зони аерації, проходить через струминний аератор, тим самим всмоктуючи повітря і насичуючи ним воду та знову надходить, під напором у зону аерації. Аерована муловодяна суміш надходить фіг. 1 до зони відстоювання 6 через зону дегазації та розділяється тут на два потоки. Один потік через щілину між перегородками направляється в 1 UA 95737 U 5 10 15 20 зону аерації 5, забираючи з собою активний мул, що осідає. Таким чином створюється постійна рециркуляція активного мулу між зонами аерації та відстоювання. Друга частина потоку, проходячи крізь шар завислого мулу, очищується та виходить зі споруди. Рух потоків у споруді показано стрілочками 8. На напірному трубопроводі розміщений запірний пристрій та манометр для регулювання витрати води та напору перед струминним аератором. В аеротенку-відстійнику частина пластівців активного мулу, які не встигли досягнути 3 мулового індексу до 60-80 см /г, мають швидкість осідання меншу, ніж швидкість висхідного потоку рідини, яка виносить ці пластівці з очищеною водою та викликає "повторне забруднення" очищеної рідини. Пристрій має форму лотока 2, що приєднаний за допомогою трубопроводу 3 через «витяжний трійник» 4 до напірної труби від насоса, що проходить через струминний аератор. Завдяки наявності вакуумного тиску та швидкості потоку відбувається всмоктування рідини та активного мулу, що спливає на поверхню рідини у вторинному відстійнику. Було проведено серія дослідів для визначення оптимального діаметру витяжного трубопроводу (3), визначення витрати води по ньому та тиску перед аератором. Результати дослідів приведені на графіку фіг. 2, де зображена залежність витрат води в трубопроводі зворотного активного мулу від тиску перед аератором. Процес затримання спливаючих пластівців активного мулу з влаштуванням пропонованої корисної моделі та їх повертання з зону аерації дозволяє підвищити ефективність роботи очисних споруд за рахунок утримання активного мулу, ще спливає в установці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для затримання зважених речовин та пластівців активного мулу в очищеній воді після вторинних відстійників, у вигляді встановлення каркасів з навитими на них йоржами, системою трубопроводів для аерації стічних вод, який відрізняється тим, що пристрій складається із збірного лотока для збору завислих речовин, трубопроводу транспортування зібраної суміші та "витяжного трійника", що з'єднується з напірним трубопроводом, в результаті чого відбувається підсмоктування пластівців активного мулу в зону аерації на повторну роботу. 2 UA 95737 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
