Спеціальне обладнання для реконструкційних робіт

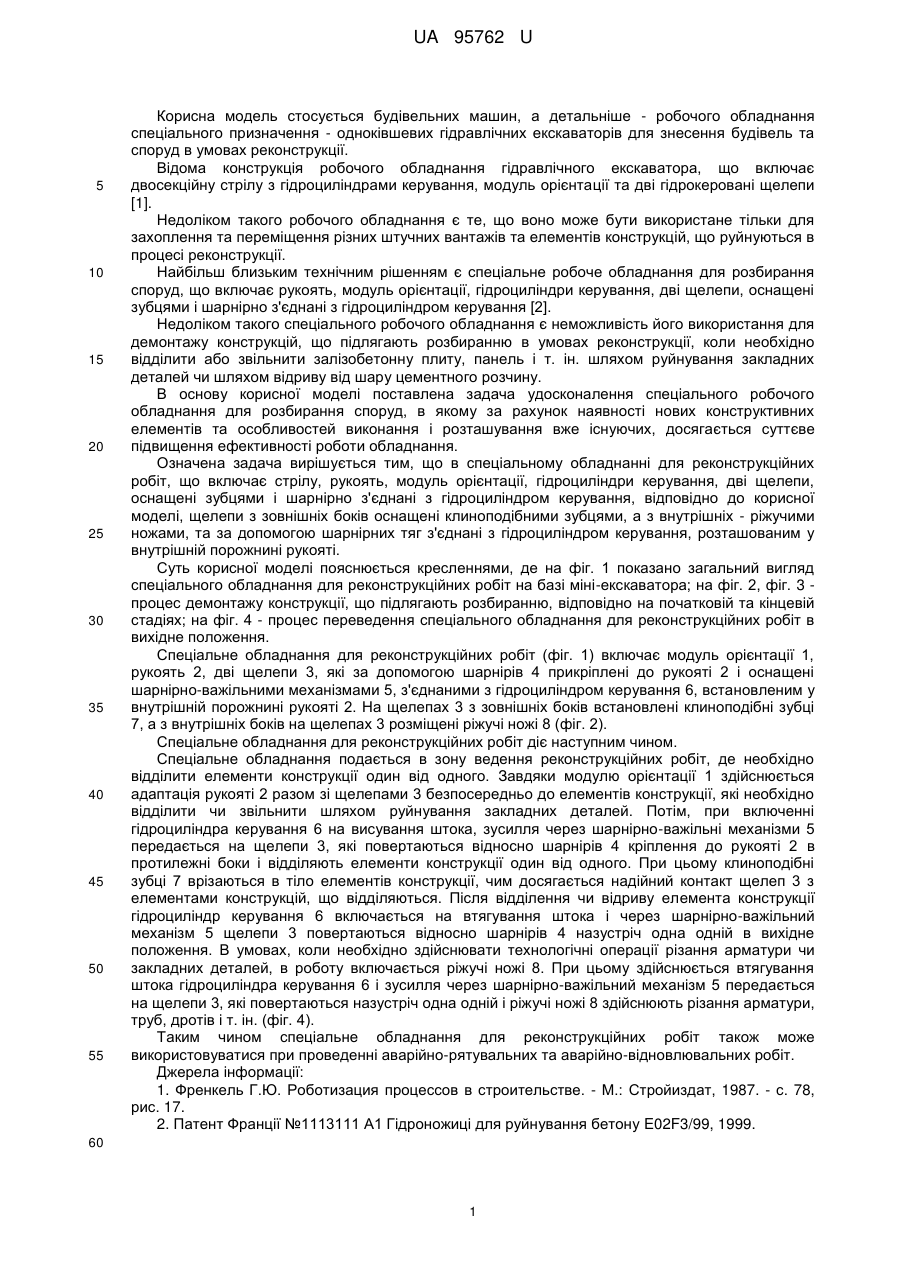

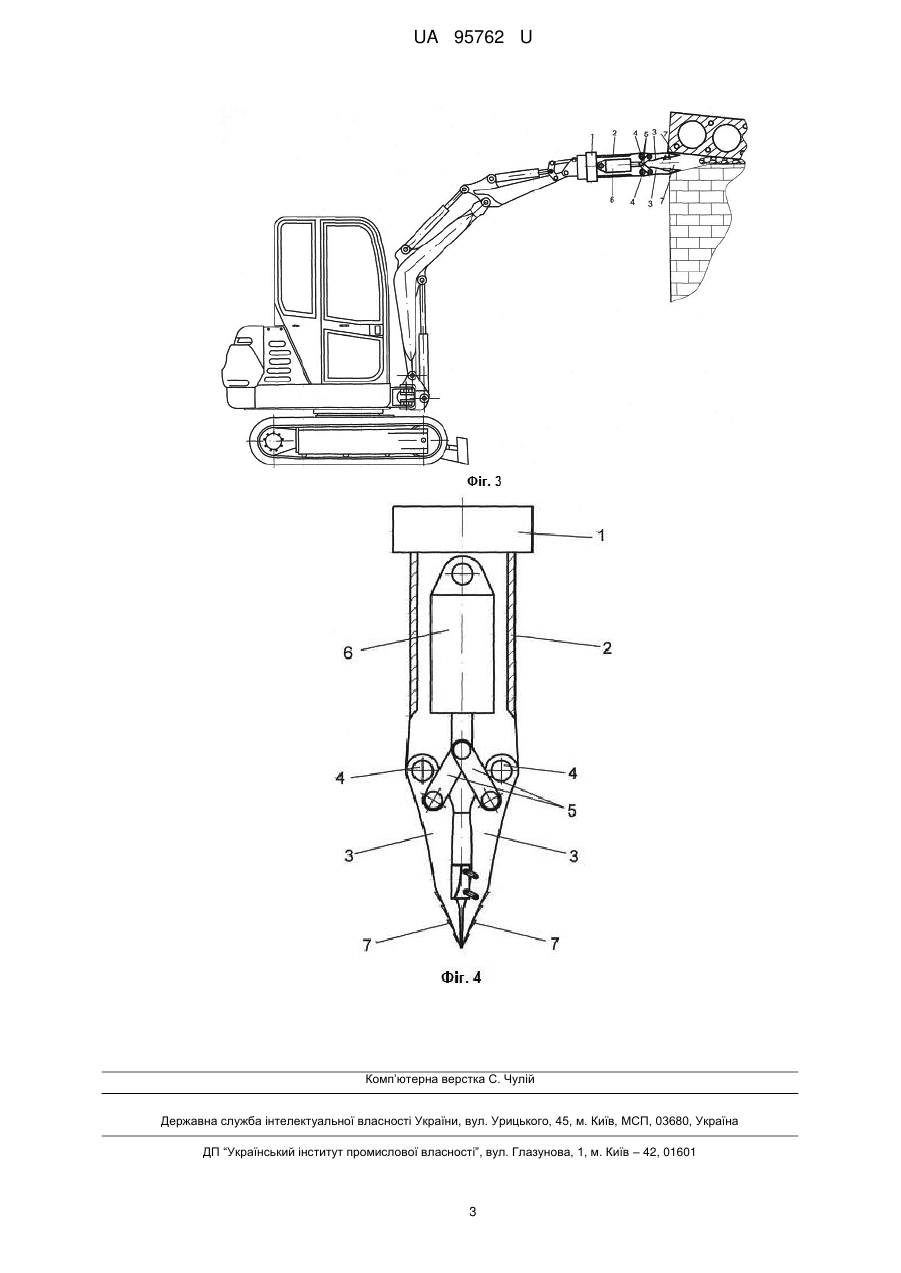

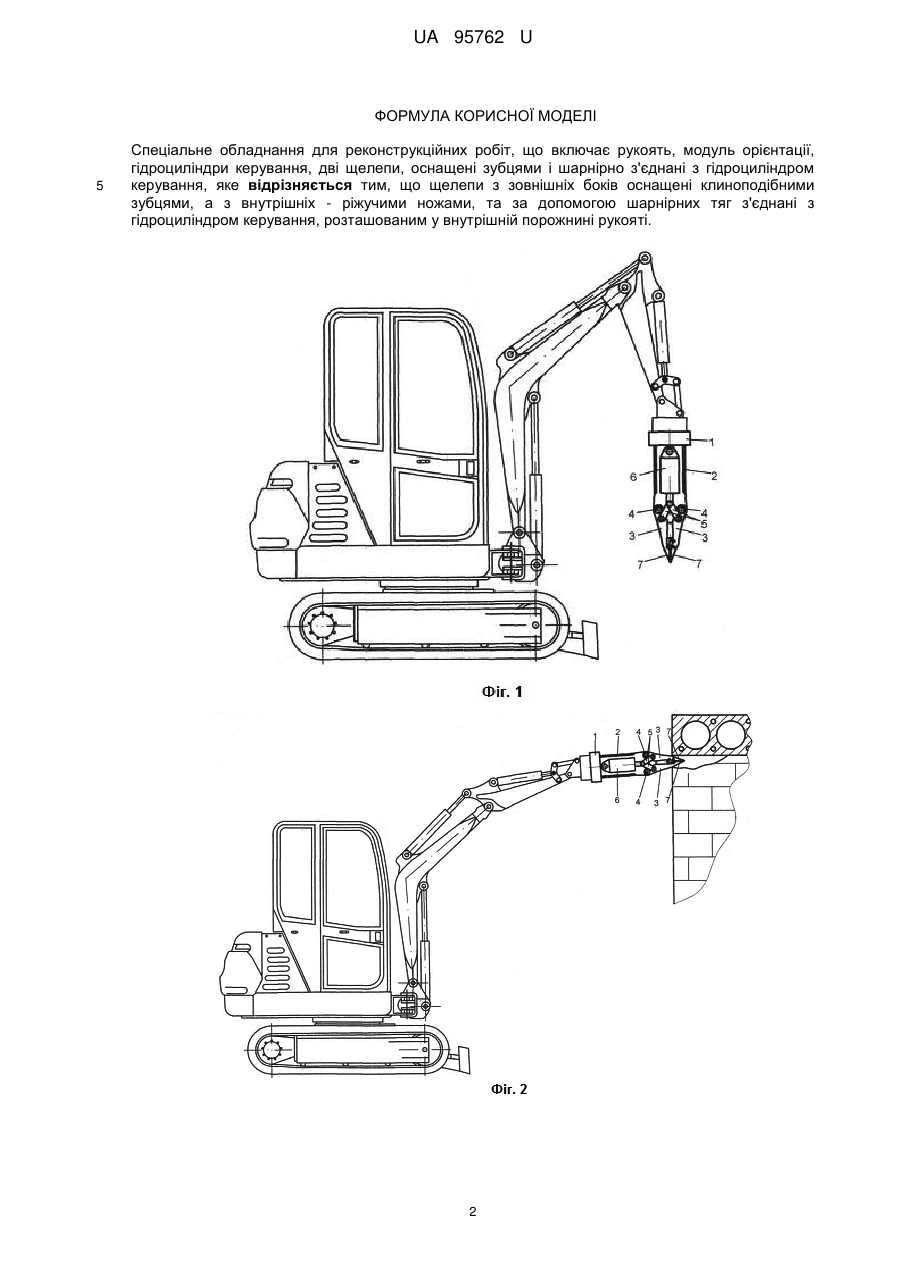

Реферат: UA 95762 U UA 95762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання спеціального призначення - одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що включає рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, оснащені зубцями і шарнірно з'єднані з гідроциліндром керування [2]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину. В основу корисної моделі поставлена задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в спеціальному обладнанні для реконструкційних робіт, що включає стрілу, рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, оснащені зубцями і шарнірно з'єднані з гідроциліндром керування, відповідно до корисної моделі, щелепи з зовнішніх боків оснащені клиноподібними зубцями, а з внутрішніх - ріжучими ножами, та за допомогою шарнірних тяг з'єднані з гідроциліндром керування, розташованим у внутрішній порожнині рукояті. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд спеціального обладнання для реконструкційних робіт на базі міні-екскаватора; на фіг. 2, фіг. 3 процес демонтажу конструкції, що підлягають розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес переведення спеціального обладнання для реконструкційних робіт в вихідне положення. Спеціальне обладнання для реконструкційних робіт (фіг. 1) включає модуль орієнтації 1, рукоять 2, дві щелепи 3, які за допомогою шарнірів 4 прикріплені до рукояті 2 і оснащені шарнірно-важільними механізмами 5, з'єднаними з гідроциліндром керування 6, встановленим у внутрішній порожнині рукояті 2. На щелепах 3 з зовнішніх боків встановлені клиноподібні зубці 7, а з внутрішніх боків на щелепах 3 розміщені ріжучі ножі 8 (фіг. 2). Спеціальне обладнання для реконструкційних робіт діє наступним чином. Спеціальне обладнання подається в зону ведення реконструкційних робіт, де необхідно відділити елементи конструкції один від одного. Завдяки модулю орієнтації 1 здійснюється адаптація рукояті 2 разом зі щелепами 3 безпосередньо до елементів конструкції, які необхідно відділити чи звільнити шляхом руйнування закладних деталей. Потім, при включенні гідроциліндра керування 6 на висування штока, зусилля через шарнірно-важільні механізми 5 передається на щелепи 3, які повертаються відносно шарнірів 4 кріплення до рукояті 2 в протилежні боки і відділяють елементи конструкції один від одного. При цьому клиноподібні зубці 7 врізаються в тіло елементів конструкції, чим досягається надійний контакт щелеп 3 з елементами конструкцій, що відділяються. Після відділення чи відриву елемента конструкції гідроциліндр керування 6 включається на втягування штока і через шарнірно-важільний механізм 5 щелепи 3 повертаються відносно шарнірів 4 назустріч одна одній в вихідне положення. В умовах, коли необхідно здійснювати технологічні операції різання арматури чи закладних деталей, в роботу включається ріжучі ножі 8. При цьому здійснюється втягування штока гідроциліндра керування 6 і зусилля через шарнірно-важільний механізм 5 передається на щелепи 3, які повертаються назустріч одна одній і ріжучі ножі 8 здійснюють різання арматури, труб, дротів і т. ін. (фіг. 4). Таким чином спеціальне обладнання для реконструкційних робіт також може використовуватися при проведенні аварійно-рятувальних та аварійно-відновлювальних робіт. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - с. 78, рис. 17. 2. Патент Франції №1113111 А1 Гідроножиці для руйнування бетону E02F3/99, 1999. 60 1 UA 95762 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спеціальне обладнання для реконструкційних робіт, що включає рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, оснащені зубцями і шарнірно з'єднані з гідроциліндром керування, яке відрізняється тим, що щелепи з зовнішніх боків оснащені клиноподібними зубцями, а з внутрішніх - ріжучими ножами, та за допомогою шарнірних тяг з'єднані з гідроциліндром керування, розташованим у внутрішній порожнині рукояті. 2 UA 95762 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
