Спеціальне робоче обладнання для розбирання споруд
Номер патенту: 95763
Опубліковано: 12.01.2015
Автори: Січко Ігор Миколайович, Мелашич Василь Васильович, Бєліков Анатолій Серафимович
Формула / Реферат

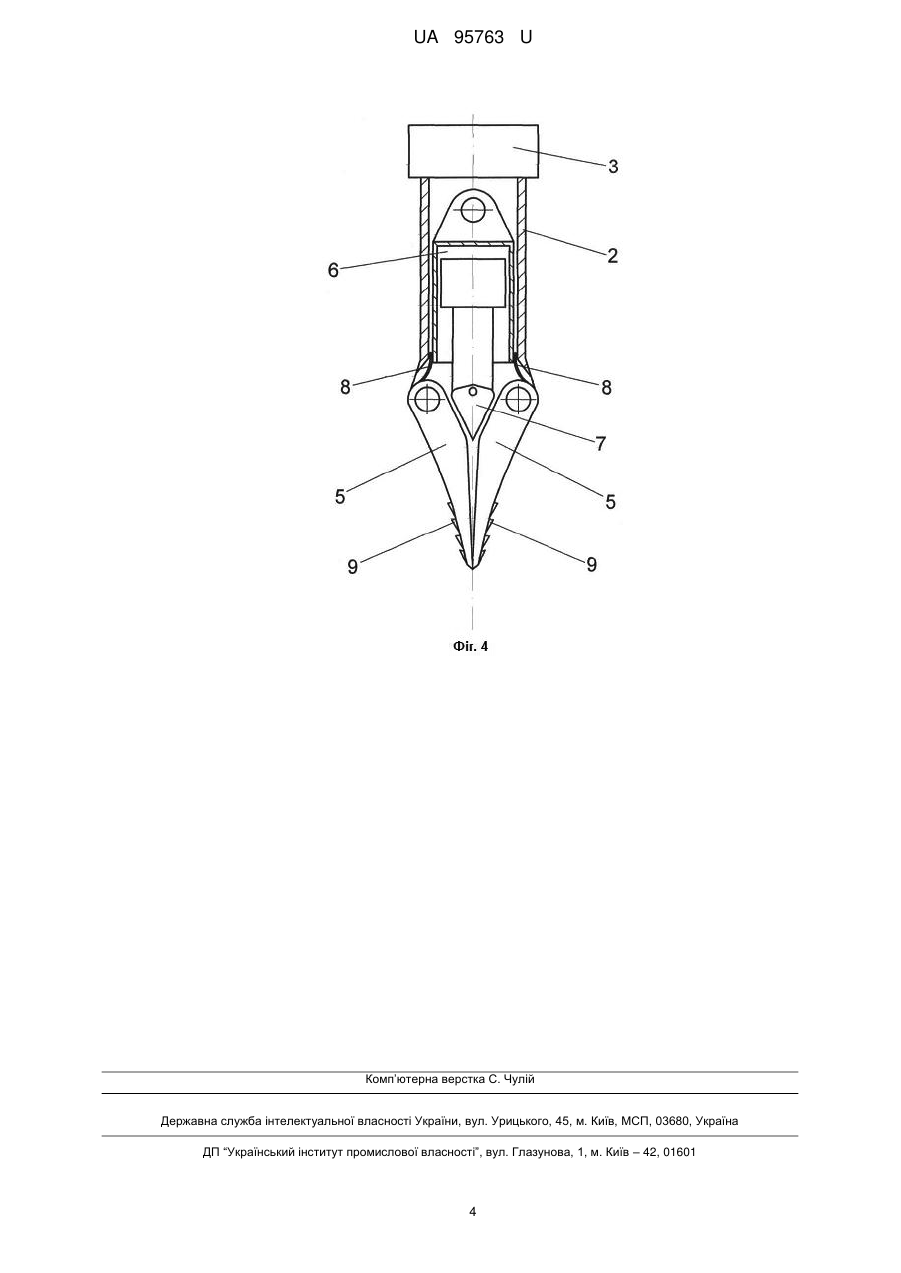

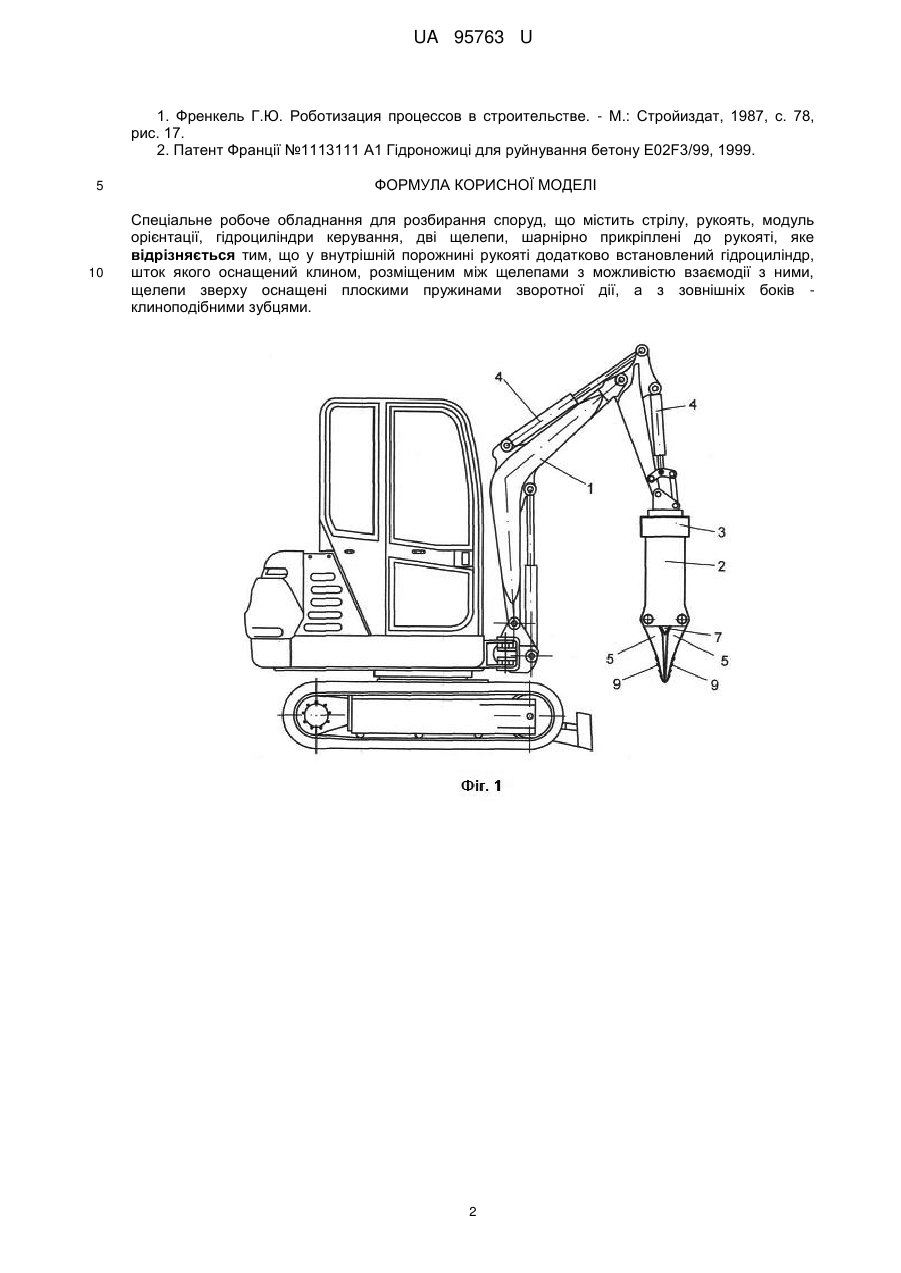

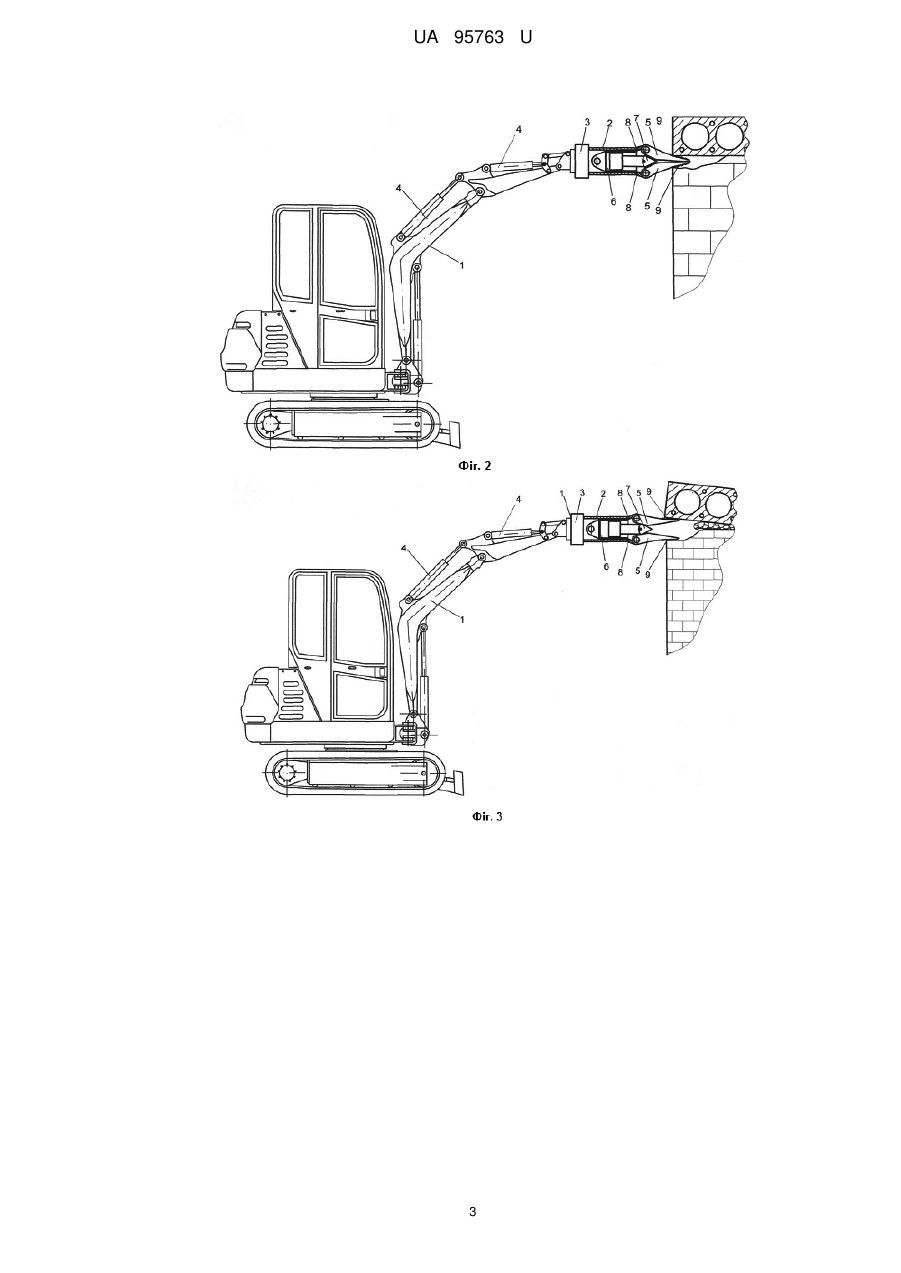

Спеціальне робоче обладнання для розбирання споруд, що містить стрілу, рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, шарнірно прикріплені до рукояті, яке відрізняється тим, що у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, щелепи зверху оснащені плоскими пружинами зворотної дії, а з зовнішніх боків - клиноподібними зубцями.
Текст

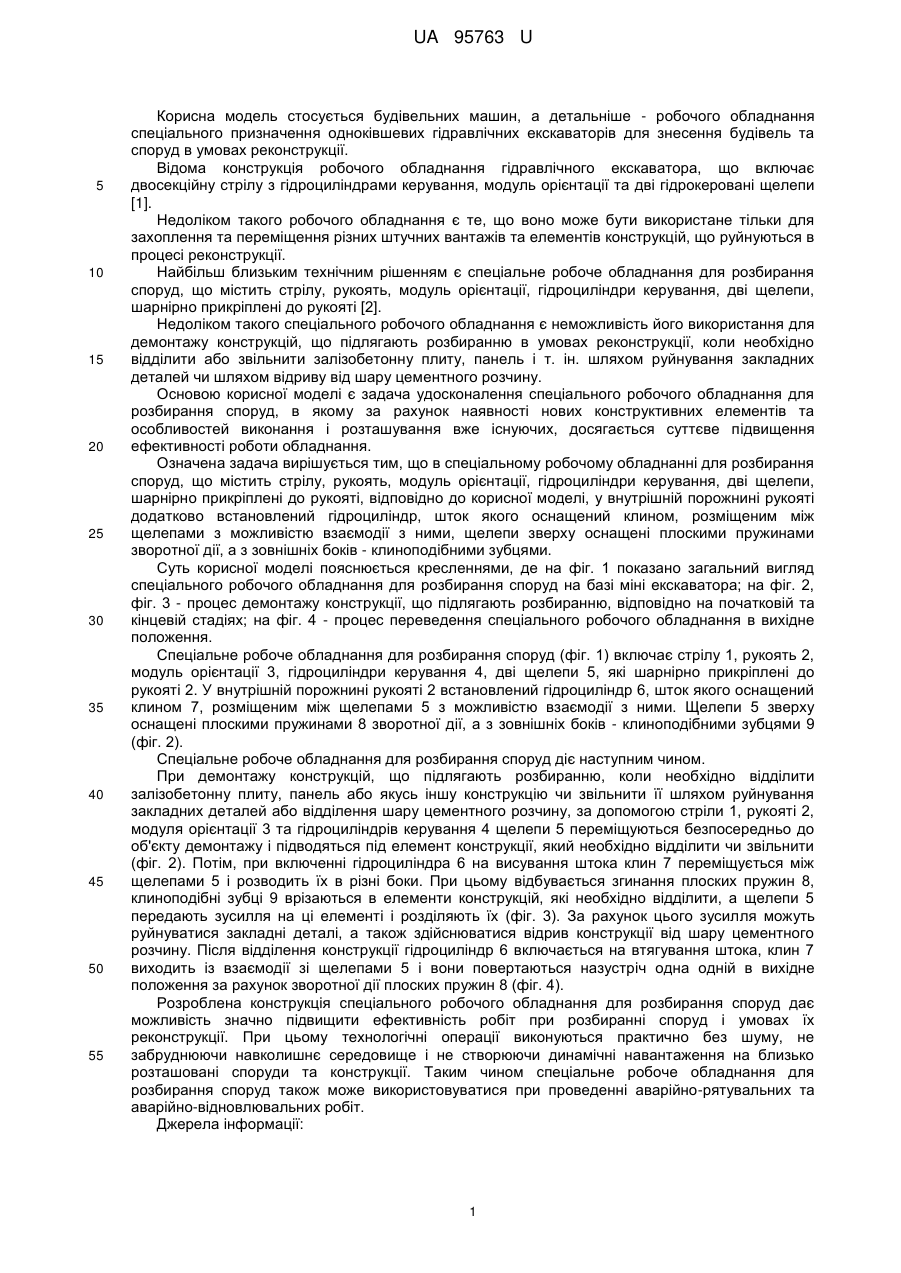

Реферат: UA 95763 U UA 95763 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання спеціального призначення одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що містить стрілу, рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, шарнірно прикріплені до рукояті [2]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину. Основою корисної моделі є задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в спеціальному робочому обладнанні для розбирання споруд, що містить стрілу, рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, шарнірно прикріплені до рукояті, відповідно до корисної моделі, у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, щелепи зверху оснащені плоскими пружинами зворотної дії, а з зовнішніх боків - клиноподібними зубцями. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд спеціального робочого обладнання для розбирання споруд на базі міні екскаватора; на фіг. 2, фіг. 3 - процес демонтажу конструкції, що підлягають розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес переведення спеціального робочого обладнання в вихідне положення. Спеціальне робоче обладнання для розбирання споруд (фіг. 1) включає стрілу 1, рукоять 2, модуль орієнтації 3, гідроциліндри керування 4, дві щелепи 5, які шарнірно прикріплені до рукояті 2. У внутрішній порожнині рукояті 2 встановлений гідроциліндр 6, шток якого оснащений клином 7, розміщеним між щелепами 5 з можливістю взаємодії з ними. Щелепи 5 зверху оснащені плоскими пружинами 8 зворотної дії, а з зовнішніх боків - клиноподібними зубцями 9 (фіг. 2). Спеціальне робоче обладнання для розбирання споруд діє наступним чином. При демонтажу конструкцій, що підлягають розбиранню, коли необхідно відділити залізобетонну плиту, панель або якусь іншу конструкцію чи звільнити її шляхом руйнування закладних деталей або відділення шару цементного розчину, за допомогою стріли 1, рукояті 2, модуля орієнтації 3 та гідроциліндрів керування 4 щелепи 5 переміщуються безпосередньо до об'єкту демонтажу і підводяться під елемент конструкції, який необхідно відділити чи звільнити (фіг. 2). Потім, при включенні гідроциліндра 6 на висування штока клин 7 переміщується між щелепами 5 і розводить їх в різні боки. При цьому відбувається згинання плоских пружин 8, клиноподібні зубці 9 врізаються в елементи конструкцій, які необхідно відділити, а щелепи 5 передають зусилля на ці елементі і розділяють їх (фіг. 3). За рахунок цього зусилля можуть руйнуватися закладні деталі, а також здійснюватися відрив конструкції від шару цементного розчину. Після відділення конструкції гідроциліндр 6 включається на втягування штока, клин 7 виходить із взаємодії зі щелепами 5 і вони повертаються назустріч одна одній в вихідне положення за рахунок зворотної дії плоских пружин 8 (фіг. 4). Розроблена конструкція спеціального робочого обладнання для розбирання споруд дає можливість значно підвищити ефективність робіт при розбиранні споруд і умовах їх реконструкції. При цьому технологічні операції виконуються практично без шуму, не забруднюючи навколишнє середовище і не створюючи динамічні навантаження на близько розташовані споруди та конструкції. Таким чином спеціальне робоче обладнання для розбирання споруд також може використовуватися при проведенні аварійно-рятувальних та аварійно-відновлювальних робіт. Джерела інформації: 1 UA 95763 U 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987, с. 78, рис. 17. 2. Патент Франції №1113111 А1 Гідроножиці для руйнування бетону E02F3/99, 1999. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спеціальне робоче обладнання для розбирання споруд, що містить стрілу, рукоять, модуль орієнтації, гідроциліндри керування, дві щелепи, шарнірно прикріплені до рукояті, яке відрізняється тим, що у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, щелепи зверху оснащені плоскими пружинами зворотної дії, а з зовнішніх боків клиноподібними зубцями. 2 UA 95763 U 3 UA 95763 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюMelashych Vasyl Vasyliovych, Bielikov Anatolii Serafimovych, Sichko Ihor Mykolaiovych
Автори російськоюМелашич Василий Васильевич, Беликов Анатолий Серафимович, Сичко Игорь Николаевич
МПК / Мітки
МПК: E02F 3/28
Мітки: споруд, робоче, обладнання, розбирання, спеціальне
