Спеціальне обладнання для руйнування залізобетонних конструкцій
Номер патенту: 43643
Опубліковано: 25.08.2009
Автори: Січко Ігор Миколайович, Мелашич Василь Васильович, Сафонов Володимир Васильович, Краснопьоров Михайло Сергійович, Діденко Леонід Михайлович
Формула / Реферат
Спеціальне обладнання для руйнування залізобетонних конструкцій, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, рукоять, дві гідрокеровані щелепи, яке відрізняється тим, що обладнання оснащене розташованим у внутрішній порожнині рукояті додатковим гідроциліндром, гідрокеровані щелепи обладнані жорстко змонтованими ріжучими ножами, а у внутрішніх порожнинах гідрокерованих щелеп шарнірно закріплені рухомі ріжучі ножі, з'єднані за допомогою шарнірно-важільних механізмів з додатковим гідроциліндром.
Текст

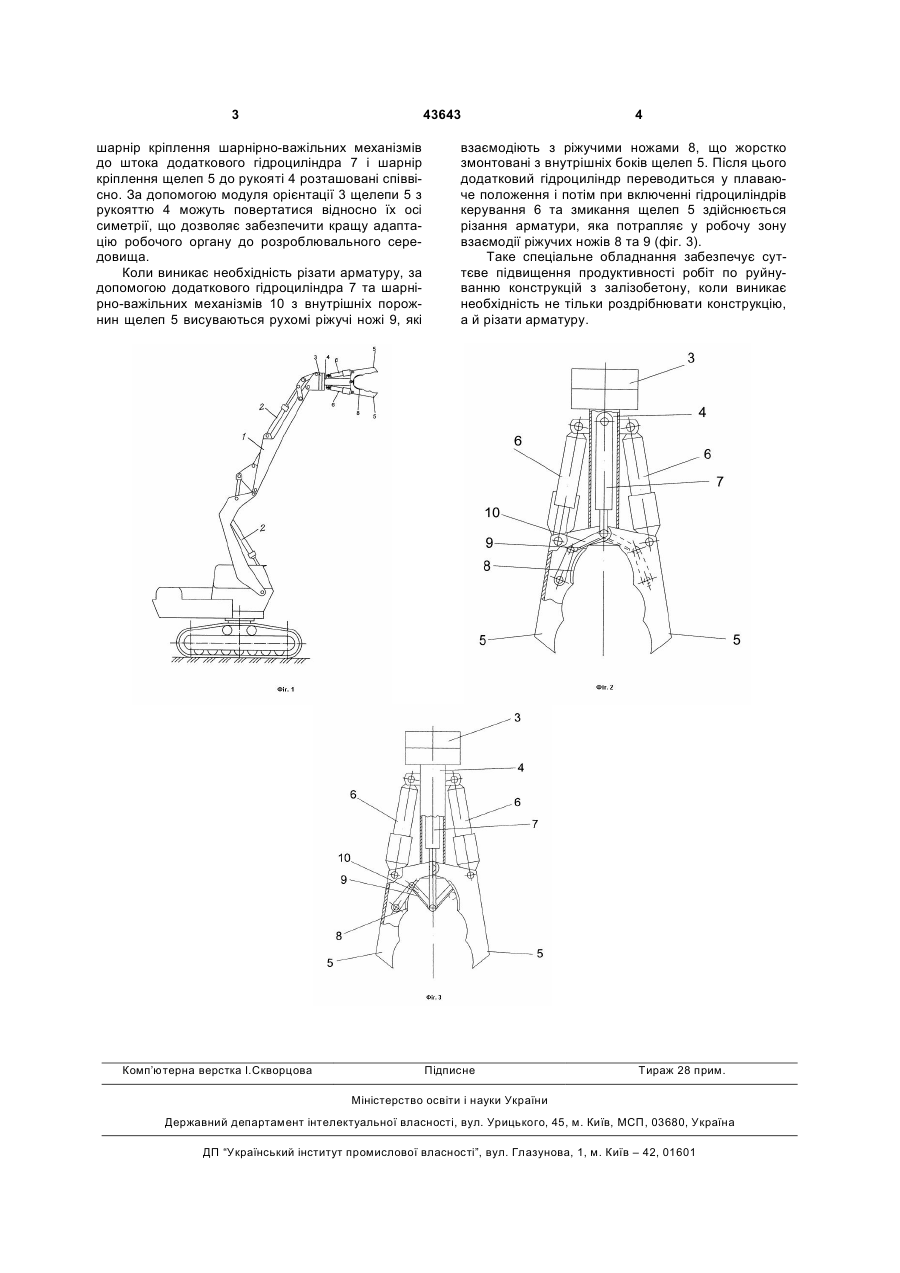

Спеціальне обладнання для руйнування залізобетонних конструкцій, що містить двосекційну 3 43643 шарнір кріплення шарнірно-важільних механізмів до штока додаткового гідроциліндра 7 і шарнір кріплення щелеп 5 до рукояті 4 розташовані співвісно. За допомогою модуля орієнтації 3 щелепи 5 з рукояттю 4 можуть повертатися відносно їх осі симетрії, що дозволяє забезпечити кращу адаптацію робочого органу до розроблювального середовища. Коли виникає необхідність різати арматуру, за допомогою додаткового гідроциліндра 7 та шарнірно-важільних механізмів 10 з внутрішніх порожнин щелеп 5 висуваються рухомі ріжучі ножі 9, які Комп’ютерна верстка І.Скворцова 4 взаємодіють з ріжучими ножами 8, що жорстко змонтовані з внутрішніх боків щелеп 5. Після цього додатковий гідроциліндр переводиться у плаваюче положення і потім при включенні гідроциліндрів керування 6 та змикання щелеп 5 здійснюється різання арматури, яка потрапляє у робочу зону взаємодії ріжучих ножів 8 та 9 (фіг. 3). Таке спеціальне обладнання забезпечує суттєве підвищення продуктивності робіт по руйнуванню конструкцій з залізобетону, коли виникає необхідність не тільки роздрібнювати конструкцію, а й різати арматуру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpecial equipment for destruction of reinforced-concrete constructions
Автори англійськоюMelashych Vasyl Vasyliovych, Didenko Leonid Mykhailovych, Safonov Volodymyr Vasyliovych, Sichko Ihor Mykolaiovych, Krasnopiorov Mykhailo Serhiiovych
Назва патенту російськоюСпециальное оборудование для разрушения железобетонных конструкций
Автори російськоюМелашич Василий Васильевич, Диденко Леонид Михайлович, Сафонов Владимир Васильевич, Сичко Игорь Николаевич, Красноперов Михаил Сергеевич
МПК / Мітки
МПК: E02F 3/28
Мітки: обладнання, спеціальне, руйнування, конструкцій, залізобетонних
