Спосіб утворення компенсаційної камери в блоці рудного масиву

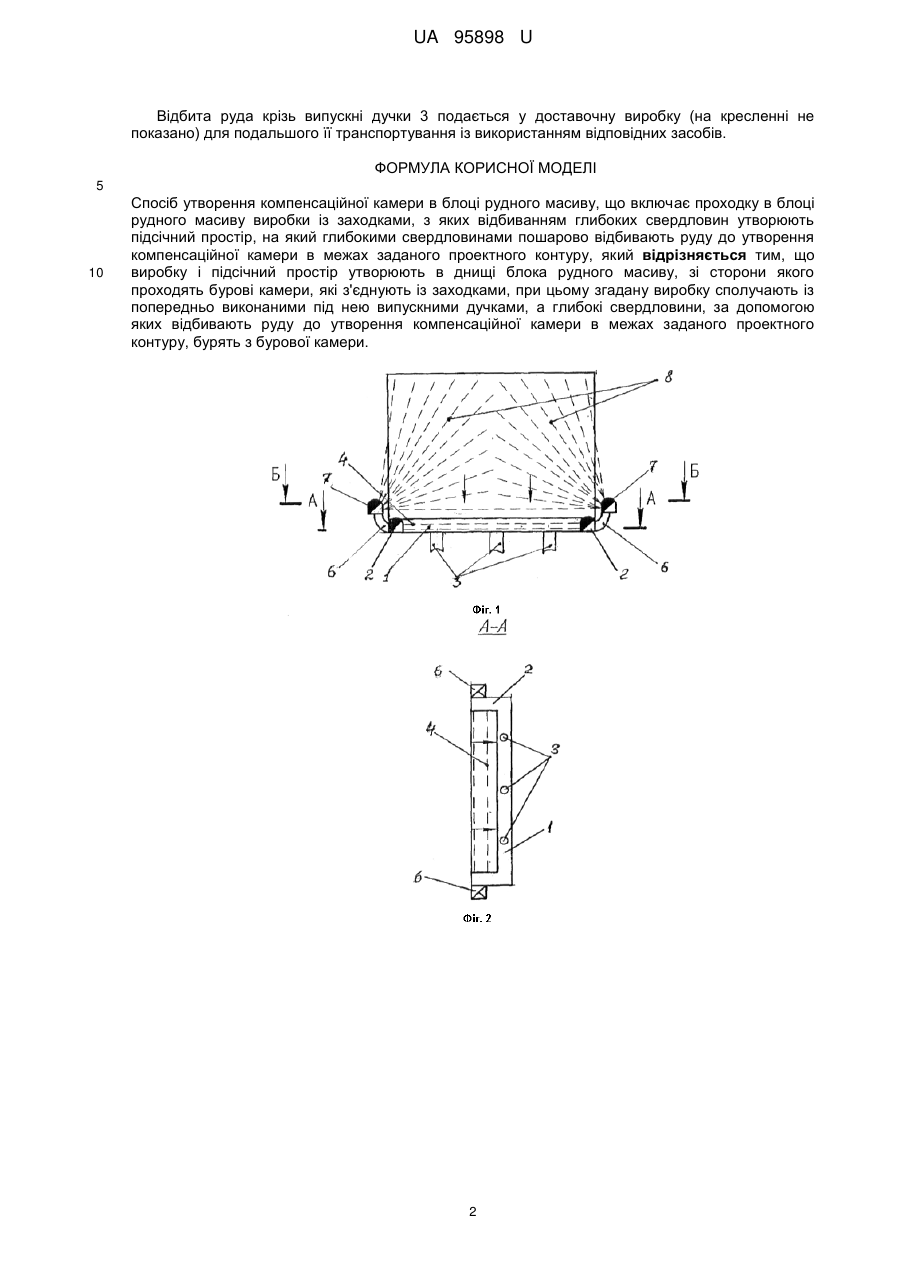

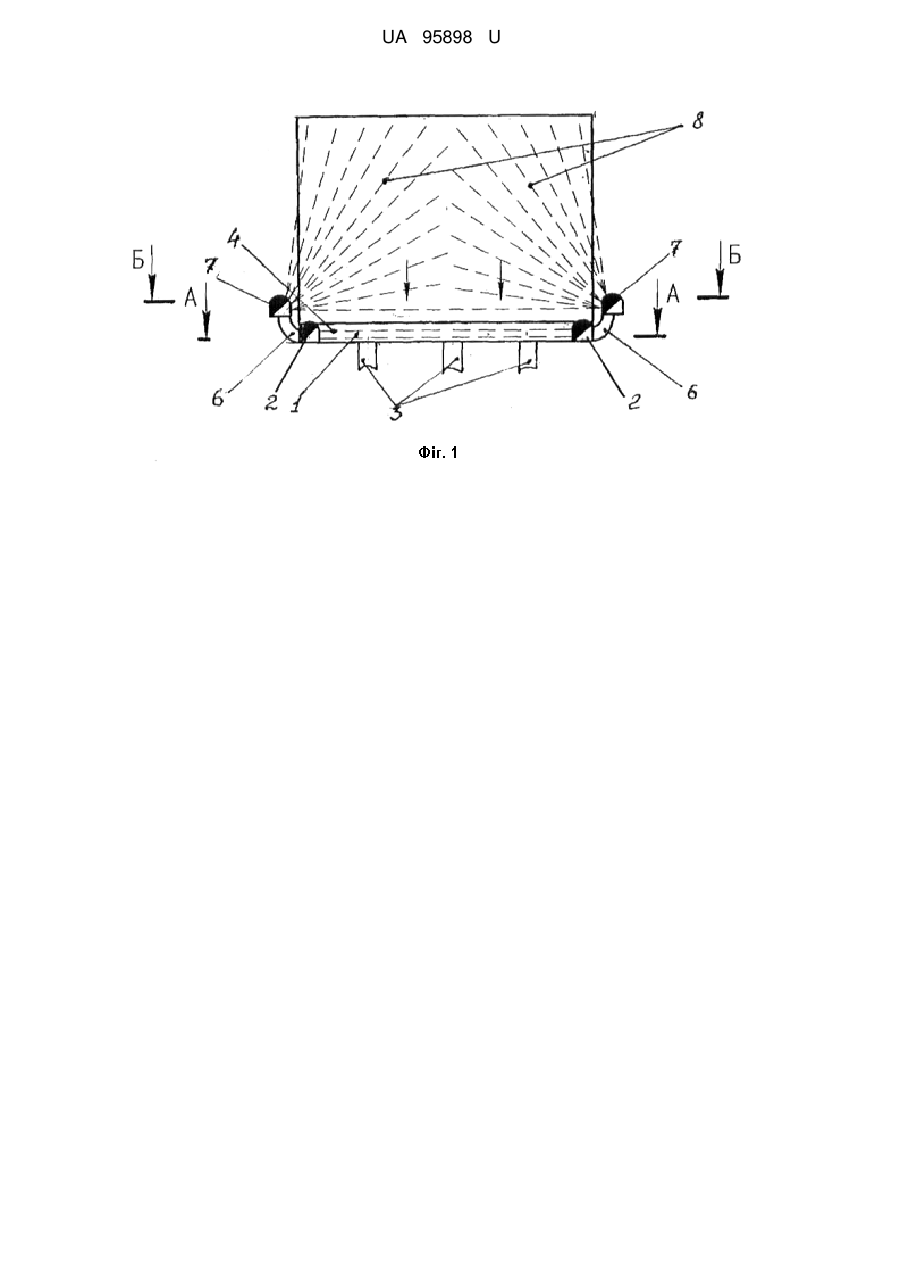

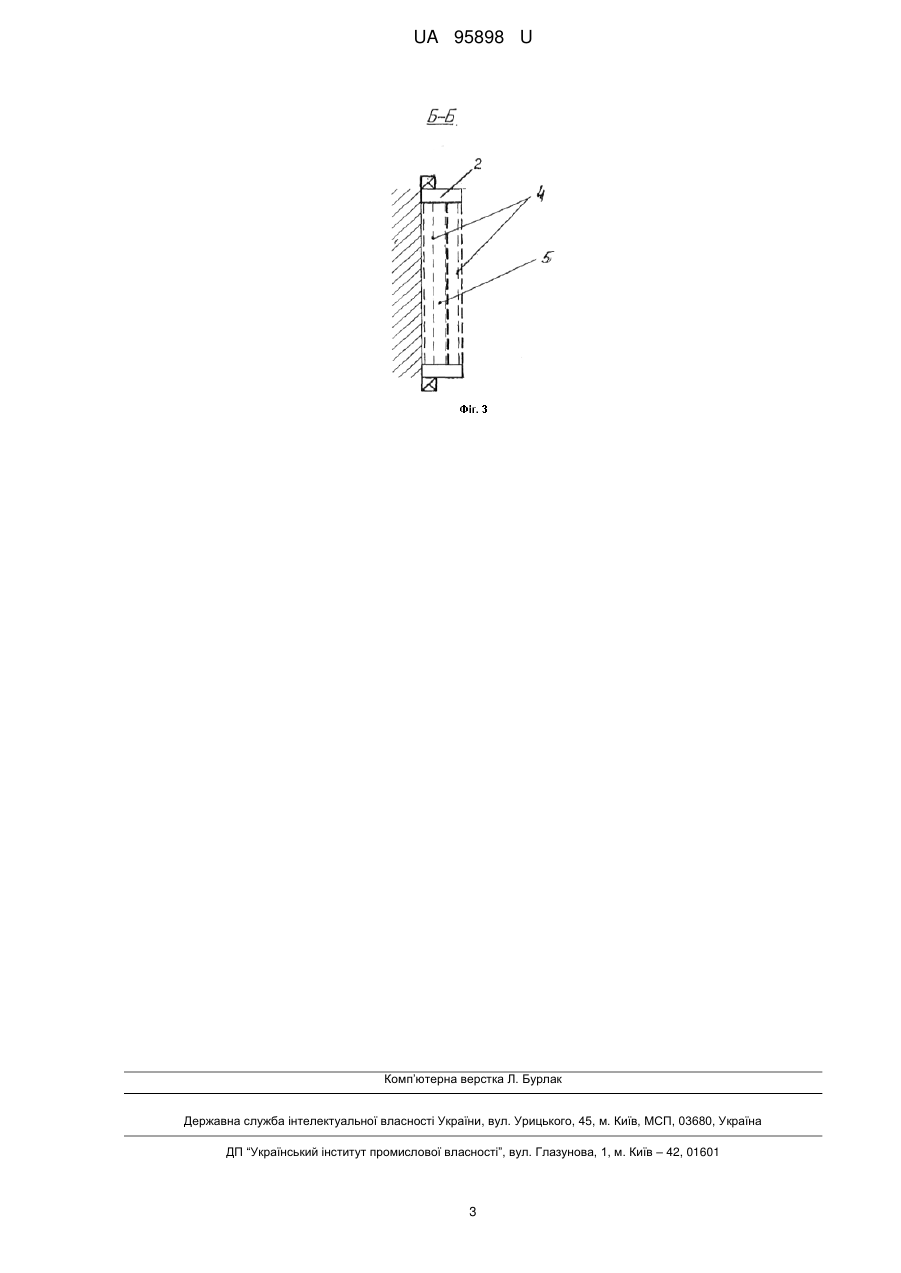

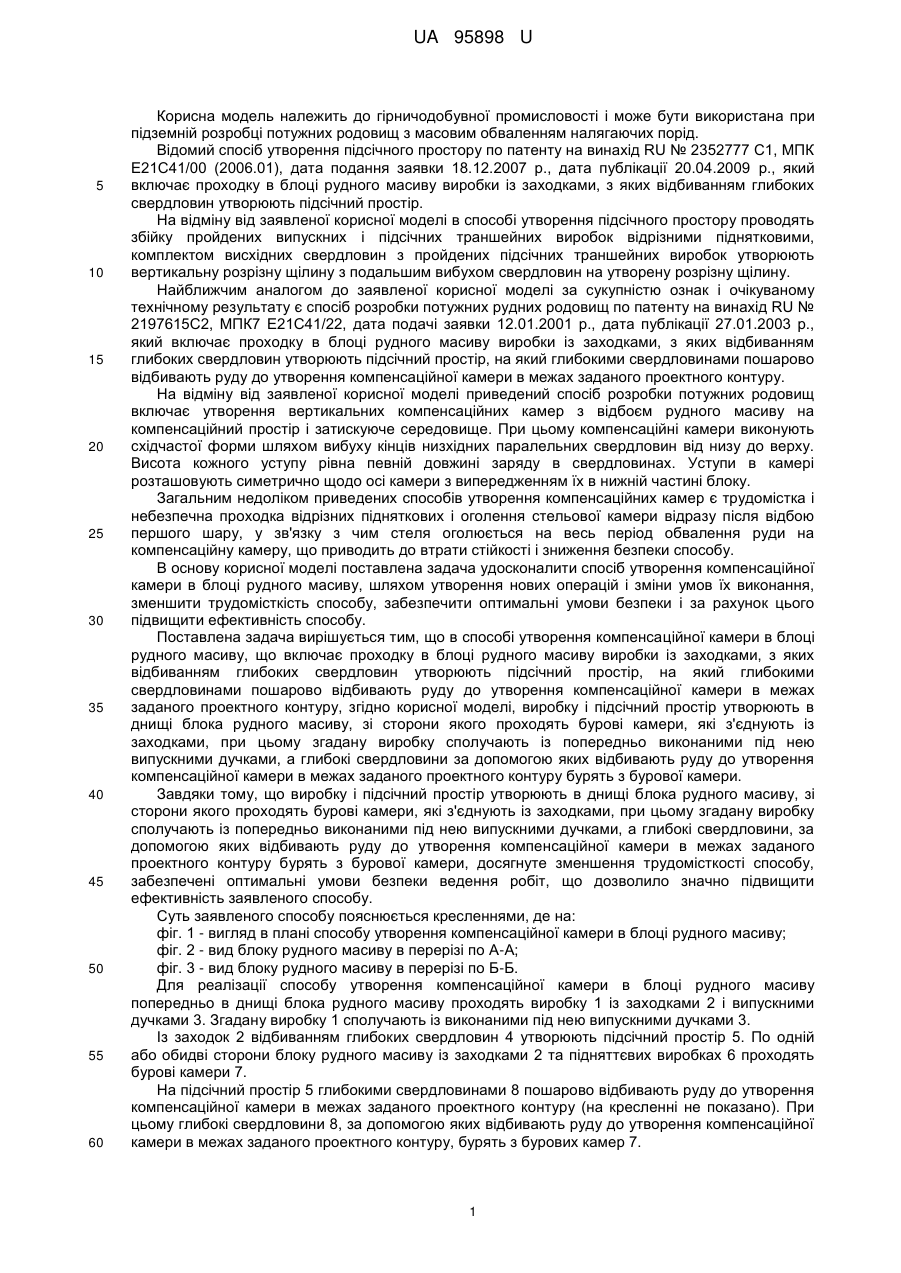

Реферат: Спосіб утворення компенсаційної камери в блоці рудного масиву включає проходку в блоці рудного масиву виробки із заходками, з яких відбиванням глибоких свердловин утворюють підсічний простір, на який глибокими свердловинами пошарово відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру. Виробку і підсічний простір утворюють в днищі блока рудного масиву, зі сторони якого проходять бурові камери, які з'єднують із заходками. При цьому згадану виробку сполучають із попередньо виконаними під нею випускними дучками, а глибокі свердловини, за допомогою яких відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру, бурять з бурової камери. UA 95898 U (12) UA 95898 U UA 95898 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничодобувної промисловості і може бути використана при підземній розробці потужних родовищ з масовим обваленням налягаючих порід. Відомий спосіб утворення підсічного простору по патенту на винахід RU № 2352777 С1, МПК Е21С41/00 (2006.01), дата подання заявки 18.12.2007 р., дата публікації 20.04.2009 р., який включає проходку в блоці рудного масиву виробки із заходками, з яких відбиванням глибоких свердловин утворюють підсічний простір. На відміну від заявленої корисної моделі в способі утворення підсічного простору проводять збійку пройдених випускних і підсічних траншейних виробок відрізними піднятковими, комплектом висхідних свердловин з пройдених підсічних траншейних виробок утворюють вертикальну розрізну щілину з подальшим вибухом свердловин на утворену розрізну щілину. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є спосіб розробки потужних рудних родовищ по патенту на винахід RU № 2197615С2, МПК7 Е21С41/22, дата подачі заявки 12.01.2001 р., дата публікації 27.01.2003 р., який включає проходку в блоці рудного масиву виробки із заходками, з яких відбиванням глибоких свердловин утворюють підсічний простір, на який глибокими свердловинами пошарово відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру. На відміну від заявленої корисної моделі приведений спосіб розробки потужних родовищ включає утворення вертикальних компенсаційних камер з відбоєм рудного масиву на компенсаційний простір і затискуюче середовище. При цьому компенсаційні камери виконують східчастої форми шляхом вибуху кінців низхідних паралельних свердловин від низу до верху. Висота кожного уступу рівна певній довжині заряду в свердловинах. Уступи в камері розташовують симетрично щодо осі камери з випередженням їх в нижній частині блоку. Загальним недоліком приведених способів утворення компенсаційних камер є трудомістка і небезпечна проходка відрізних підняткових і оголення стельової камери відразу після відбою першого шару, у зв'язку з чим стеля оголюється на весь період обвалення руди на компенсаційну камеру, що приводить до втрати стійкості і зниження безпеки способу. В основу корисної моделі поставлена задача удосконалити спосіб утворення компенсаційної камери в блоці рудного масиву, шляхом утворення нових операцій і зміни умов їх виконання, зменшити трудомісткість способу, забезпечити оптимальні умови безпеки і за рахунок цього підвищити ефективність способу. Поставлена задача вирішується тим, що в способі утворення компенсаційної камери в блоці рудного масиву, що включає проходку в блоці рудного масиву виробки із заходками, з яких відбиванням глибоких свердловин утворюють підсічний простір, на який глибокими свердловинами пошарово відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру, згідно корисної моделі, виробку і підсічний простір утворюють в днищі блока рудного масиву, зі сторони якого проходять бурові камери, які з'єднують із заходками, при цьому згадану виробку сполучають із попередньо виконаними під нею випускними дучками, а глибокі свердловини за допомогою яких відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру бурять з бурової камери. Завдяки тому, що виробку і підсічний простір утворюють в днищі блока рудного масиву, зі сторони якого проходять бурові камери, які з'єднують із заходками, при цьому згадану виробку сполучають із попередньо виконаними під нею випускними дучками, а глибокі свердловини, за допомогою яких відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру бурять з бурової камери, досягнуте зменшення трудомісткості способу, забезпечені оптимальні умови безпеки ведення робіт, що дозволило значно підвищити ефективність заявленого способу. Суть заявленого способу пояснюється кресленнями, де на: фіг. 1 - вигляд в плані способу утворення компенсаційної камери в блоці рудного масиву; фіг. 2 - вид блоку рудного масиву в перерізі по А-А; фіг. 3 - вид блоку рудного масиву в перерізі по Б-Б. Для реалізації способу утворення компенсаційної камери в блоці рудного масиву попередньо в днищі блока рудного масиву проходять виробку 1 із заходками 2 і випускними дучками 3. Згадану виробку 1 сполучають із виконаними під нею випускними дучками 3. Із заходок 2 відбиванням глибоких свердловин 4 утворюють підсічний простір 5. По одній або обидві сторони блоку рудного масиву із заходками 2 та підняттєвих виробках 6 проходять бурові камери 7. На підсічний простір 5 глибокими свердловинами 8 пошарово відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру (на кресленні не показано). При цьому глибокі свердловини 8, за допомогою яких відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру, бурять з бурових камер 7. 1 UA 95898 U Відбита руда крізь випускні дучки 3 подається у доставочну виробку (на кресленні не показано) для подальшого її транспортування із використанням відповідних засобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб утворення компенсаційної камери в блоці рудного масиву, що включає проходку в блоці рудного масиву виробки із заходками, з яких відбиванням глибоких свердловин утворюють підсічний простір, на який глибокими свердловинами пошарово відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру, який відрізняється тим, що виробку і підсічний простір утворюють в днищі блока рудного масиву, зі сторони якого проходять бурові камери, які з'єднують із заходками, при цьому згадану виробку сполучають із попередньо виконаними під нею випускними дучками, а глибокі свердловини, за допомогою яких відбивають руду до утворення компенсаційної камери в межах заданого проектного контуру, бурять з бурової камери. 2 UA 95898 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
