Тренажер для приводу електрогенератора

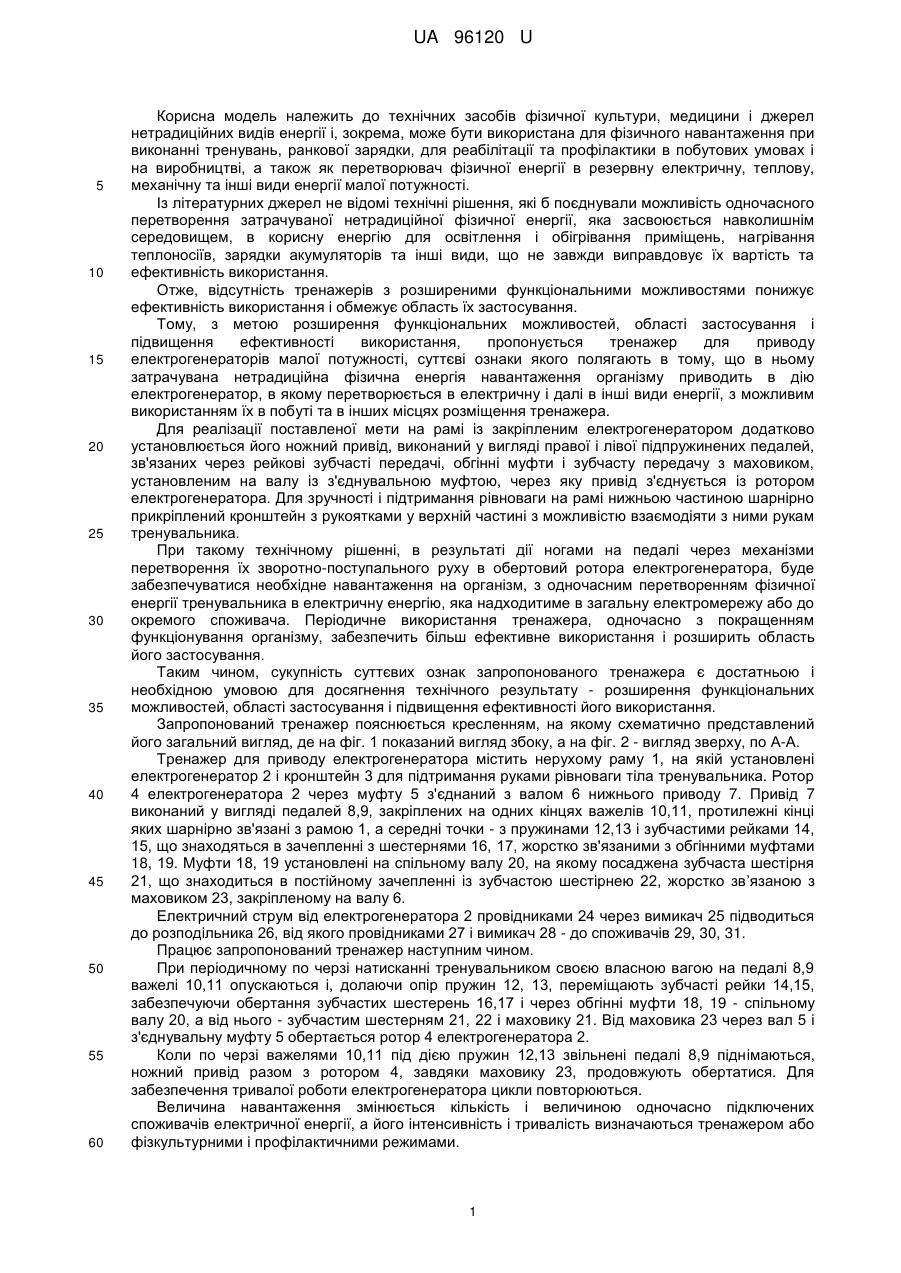

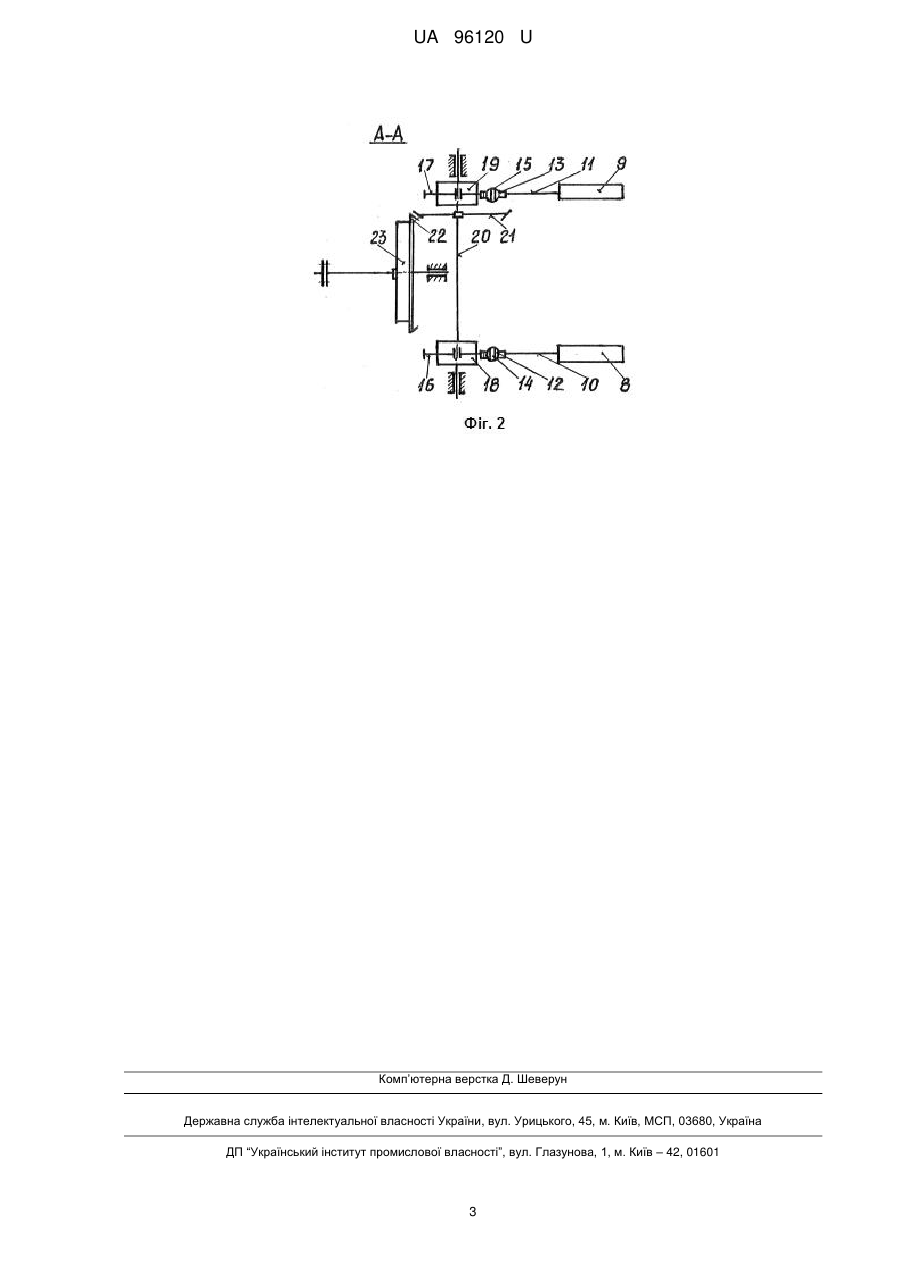

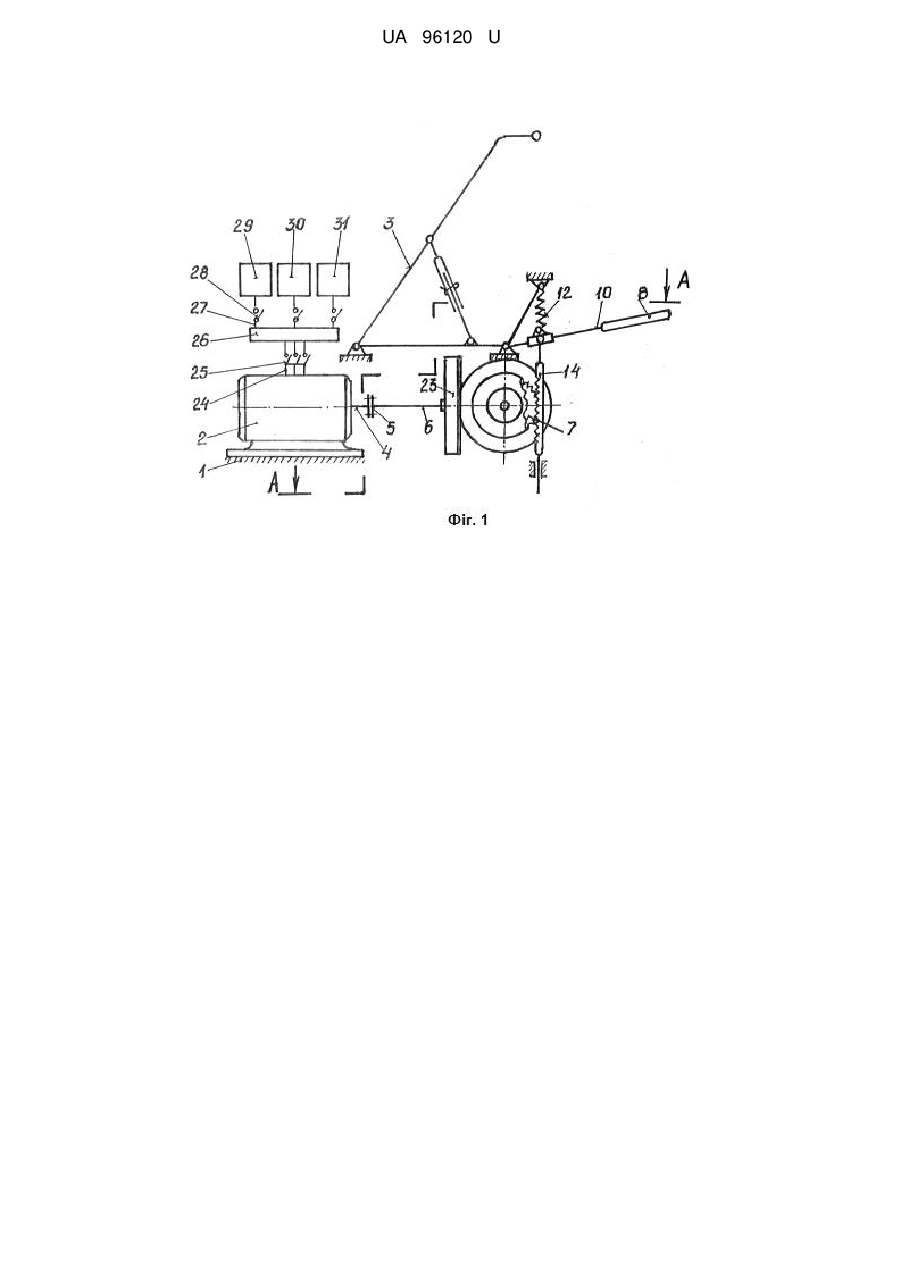

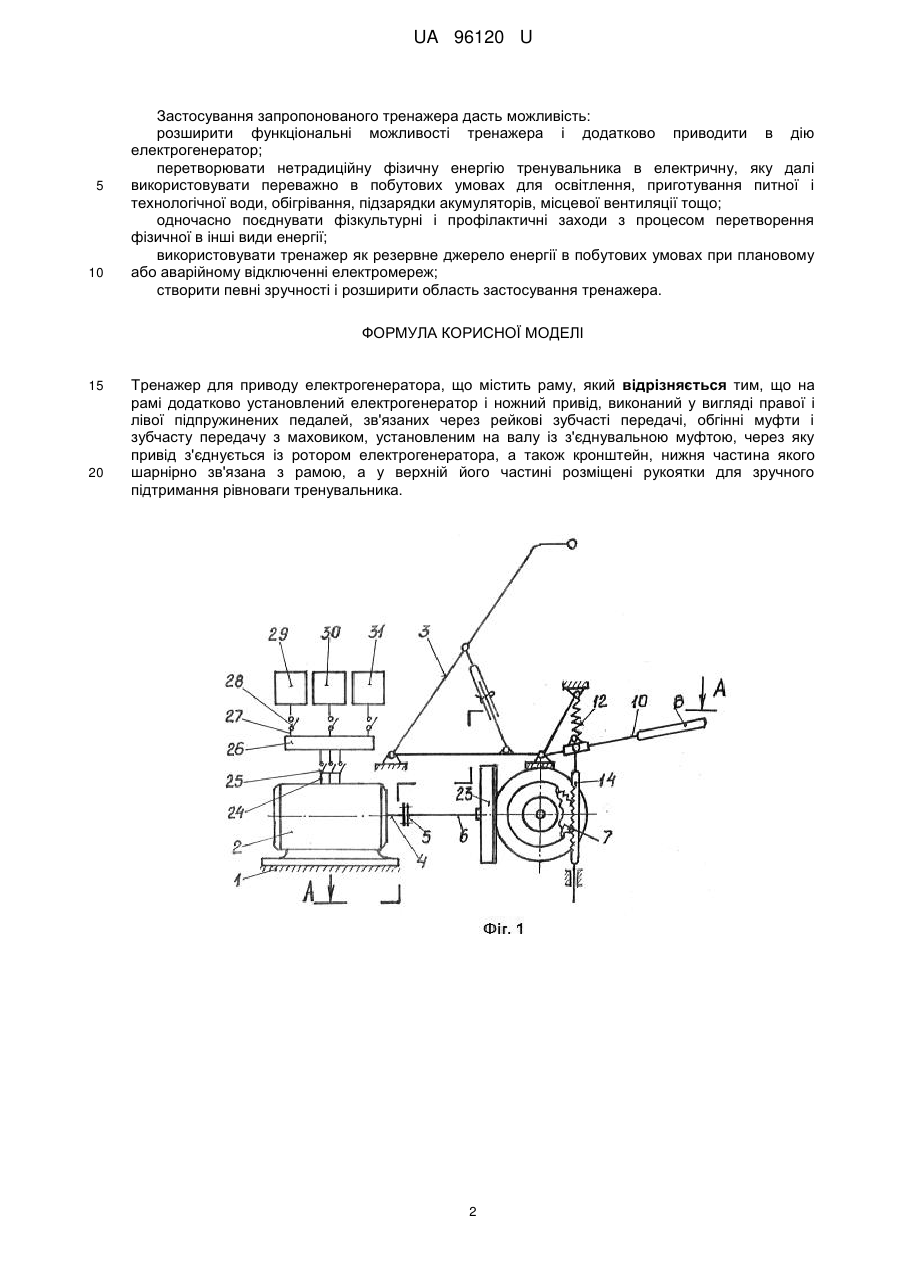

Реферат: Тренажер для приводу електрогенератора містить раму, на якій додатково установлений електрогенератор, ножний привід, кронштейн. Привід виконаний у вигляді правої і лівої підпружинених педалей, зв'язаних через рейкові зубчасті передачі, обгінні муфти і зубчасту передачу з маховиком, установленим на валу із з'єднувальною муфтою, через яку привод з'єднується із ротором електрогенератора. Нижня частина кронштейна шарнірно зв'язана з рамою, а у верхній його частині розміщені рукоятки для зручного підтримання рівноваги тренувальника. UA 96120 U (12) UA 96120 U UA 96120 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів фізичної культури, медицини і джерел нетрадиційних видів енергії і, зокрема, може бути використана для фізичного навантаження при виконанні тренувань, ранкової зарядки, для реабілітації та профілактики в побутових умовах і на виробництві, а також як перетворювач фізичної енергії в резервну електричну, теплову, механічну та інші види енергії малої потужності. Із літературних джерел не відомі технічні рішення, які б поєднували можливість одночасного перетворення затрачуваної нетрадиційної фізичної енергії, яка засвоюється навколишнім середовищем, в корисну енергію для освітлення і обігрівання приміщень, нагрівання теплоносіїв, зарядки акумуляторів та інші види, що не завжди виправдовує їх вартість та ефективність використання. Отже, відсутність тренажерів з розширеними функціональними можливостями понижує ефективність використання і обмежує область їх застосування. Тому, з метою розширення функціональних можливостей, області застосування і підвищення ефективності використання, пропонується тренажер для приводу електрогенераторів малої потужності, суттєві ознаки якого полягають в тому, що в ньому затрачувана нетрадиційна фізична енергія навантаження організму приводить в дію електрогенератор, в якому перетворюється в електричну і далі в інші види енергії, з можливим використанням їх в побуті та в інших місцях розміщення тренажера. Для реалізації поставленої мети на рамі із закріпленим електрогенератором додатково установлюється його ножний привід, виконаний у вигляді правої і лівої підпружинених педалей, зв'язаних через рейкові зубчасті передачі, обгінні муфти і зубчасту передачу з маховиком, установленим на валу із з'єднувальною муфтою, через яку привід з'єднується із ротором електрогенератора. Для зручності і підтримання рівноваги на рамі нижньою частиною шарнірно прикріплений кронштейн з рукоятками у верхній частині з можливістю взаємодіяти з ними рукам тренувальника. При такому технічному рішенні, в результаті дії ногами на педалі через механізми перетворення їх зворотно-поступального руху в обертовий ротора електрогенератора, буде забезпечуватися необхідне навантаження на організм, з одночасним перетворенням фізичної енергії тренувальника в електричну енергію, яка надходитиме в загальну електромережу або до окремого споживача. Періодичне використання тренажера, одночасно з покращенням функціонування організму, забезпечить більш ефективне використання і розширить область його застосування. Таким чином, сукупність суттєвих ознак запропонованого тренажера є достатньою і необхідною умовою для досягнення технічного результату - розширення функціональних можливостей, області застосування і підвищення ефективності його використання. Запропонований тренажер пояснюється кресленням, на якому схематично представлений його загальний вигляд, де на фіг. 1 показаний вигляд збоку, а на фіг. 2 - вигляд зверху, по А-А. Тренажер для приводу електрогенератора містить нерухому раму 1, на якій установлені електрогенератор 2 і кронштейн 3 для підтримання руками рівноваги тіла тренувальника. Ротор 4 електрогенератора 2 через муфту 5 з'єднаний з валом 6 нижнього приводу 7. Привід 7 виконаний у вигляді педалей 8,9, закріплених на одних кінцях важелів 10,11, протилежні кінці яких шарнірно зв'язані з рамою 1, а середні точки - з пружинами 12,13 і зубчастими рейками 14, 15, що знаходяться в зачепленні з шестернями 16, 17, жорстко зв'язаними з обгінними муфтами 18, 19. Муфти 18, 19 установлені на спільному валу 20, на якому посаджена зубчаста шестірня 21, що знаходиться в постійному зачепленні із зубчастою шестірнею 22, жорстко зв’язаною з маховиком 23, закріпленому на валу 6. Електричний струм від електрогенератора 2 провідниками 24 через вимикач 25 підводиться до розподільника 26, від якого провідниками 27 і вимикач 28 - до споживачів 29, 30, 31. Працює запропонований тренажер наступним чином. При періодичному по черзі натисканні тренувальником своєю власною вагою на педалі 8,9 важелі 10,11 опускаються і, долаючи опір пружин 12, 13, переміщають зубчасті рейки 14,15, забезпечуючи обертання зубчастих шестерень 16,17 і через обгінні муфти 18, 19 - спільному валу 20, а від нього - зубчастим шестерням 21, 22 і маховику 21. Від маховика 23 через вал 5 і з'єднувальну муфту 5 обертається ротор 4 електрогенератора 2. Коли по черзі важелями 10,11 під дією пружин 12,13 звільнені педалі 8,9 піднімаються, ножний привід разом з ротором 4, завдяки маховику 23, продовжують обертатися. Для забезпечення тривалої роботи електрогенератора цикли повторюються. Величина навантаження змінюється кількість і величиною одночасно підключених споживачів електричної енергії, а його інтенсивність і тривалість визначаються тренажером або фізкультурними і профілактичними режимами. 1 UA 96120 U 5 10 Застосування запропонованого тренажера дасть можливість: розширити функціональні можливості тренажера і додатково приводити в дію електрогенератор; перетворювати нетрадиційну фізичну енергію тренувальника в електричну, яку далі використовувати переважно в побутових умовах для освітлення, приготування питної і технологічної води, обігрівання, підзарядки акумуляторів, місцевої вентиляції тощо; одночасно поєднувати фізкультурні і профілактичні заходи з процесом перетворення фізичної в інші види енергії; використовувати тренажер як резервне джерело енергії в побутових умовах при плановому або аварійному відключенні електромереж; створити певні зручності і розширити область застосування тренажера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Тренажер для приводу електрогенератора, що містить раму, який відрізняється тим, що на рамі додатково установлений електрогенератор і ножний привід, виконаний у вигляді правої і лівої підпружинених педалей, зв'язаних через рейкові зубчасті передачі, обгінні муфти і зубчасту передачу з маховиком, установленим на валу із з'єднувальною муфтою, через яку привід з'єднується із ротором електрогенератора, а також кронштейн, нижня частина якого шарнірно зв'язана з рамою, а у верхній його частині розміщені рукоятки для зручного підтримання рівноваги тренувальника. 2 UA 96120 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
