Силовий тренажер

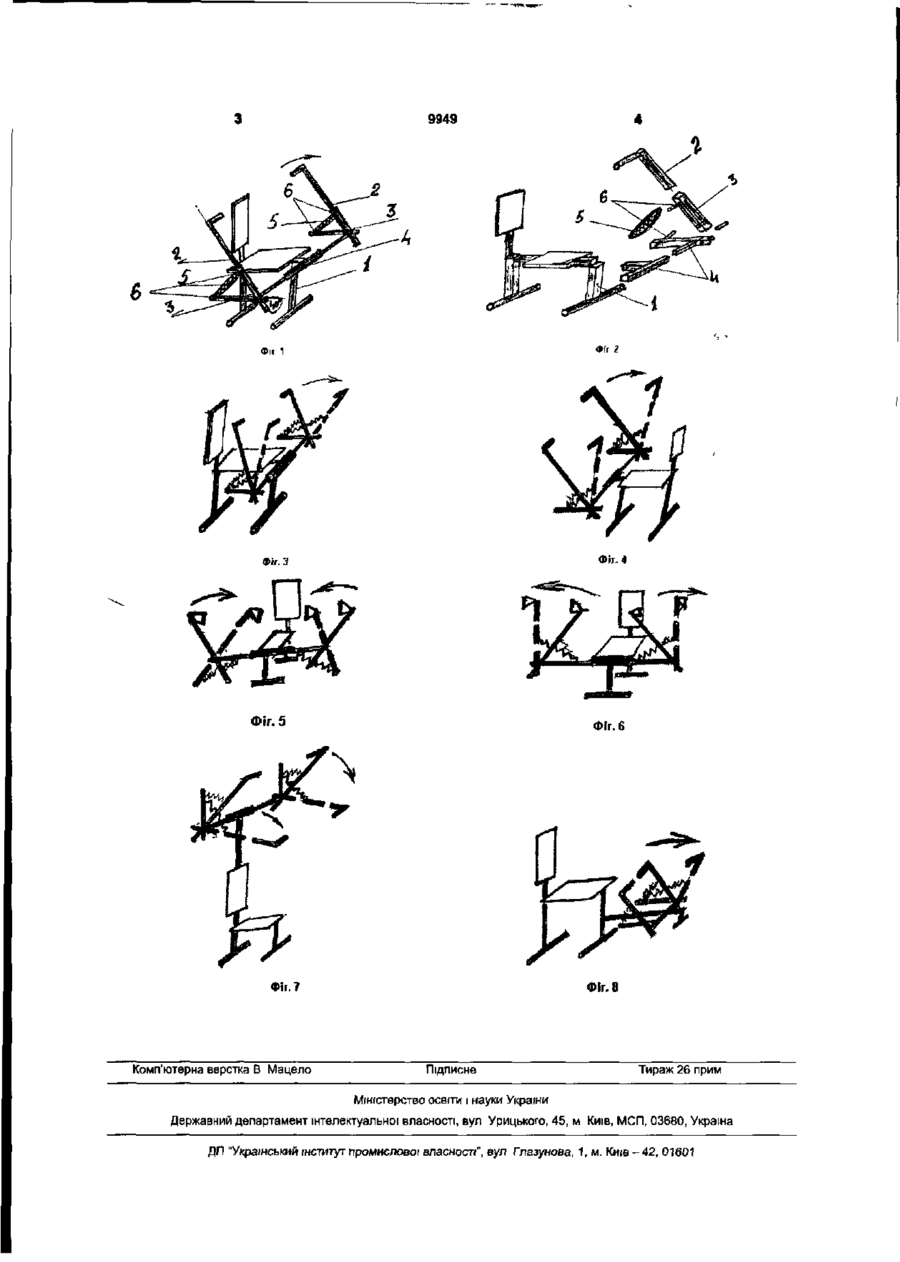

Силовий тренажер містить два незалежних робочих пристрої, корпус, виготовлений як мо Корисна модель відноситься до тренувальних пристроїв для розвитку фізичної сили. Відомий силовий тренажер, який містить імітатор грифа штанги, робочі троси, корпус з механічними пристроями, кожен з якого складається з двоступеневого редуктора, силовим елементом у якого є пакет гумових кілець. Недоліком цього тренажера є складність виготовлення. Завдання корисної моделі є створення універсального, переносного тренажера, зручного в користуванні і простого в виготовленні. Вирішенням цього завдання забезпечується використанням принципу "плеча" на важелях, що шарнірно закріплені на зафіксованій рамі у корпусі. Який конструктивно виготовлений у моделі "стільця", а навантажуючим елементом є гумові кільця. Відмінність цієї конструкції є те, що розтяжка гумових кілець складає 10-15см при виконанні фізичної вправи, а виготовлення корпуса із профільних квадратних труб різного розміру, зовнішні розміри менших відповідають внутрішнім розмірам більших, що дає можливість встановлювати і фіксувати робочі пристрої відносно корпуса в діапа дель "стілець", який відрізняється тим, що має робочий важіль, закріплений шарнірно на розбірній рамі під кутом 40°, яка фіксується на корпусі, з можливістю прямолінійного руху в прямому і зворотному напрямках, з можливістю розтягування гумових кілець з камери легкового автомобіля, закріплених на пальцях робочого важеля і рами. зоні 360° через 90° в залежності від виду фізичної вправи, без додаткових елементів кріплення і фіксації, що дає змогу займатися фізичними вправами незалежно від стану здоров'я, віку, ваги, а особливо важливо, також особам з вадами опорнорухового апарату, тобто інвалідам На Фіг.1 тренажер, загальний вигляд На Фіг.2 конструкція тренажера. На Фіг.3-8 різні види фізичних вправ, які можливо виконувати на цьому тренажерові. На Фіг.З жим сидячи від грудей, на Фіг.4 жим на біцепс або "гребля", на Фіг.5, 6 вправи для м'язів грудей, на Фіг.7 вправи для верхнього плечового поясу, на Фіг.8 жим ногами. Тренажер містить корпус 1, виготовлений у моделі "стільця", два робочих пристрої 2, які складаються з робочих важелів 3, розбірної рами 4, гумових кілець 5, які закріплені на пальцях 6 рами І важелів. Робочі пристрої встановлюються в раму під необхідним кутом до корпуса в залежності від мети тренування, а навантаження залежить від кількості гумових кілець і тренажер готовий до роботи. о> 9949 Фіг 1 Фіг. 4 Фіг. З Фіг. Фіг. 6 Фіг. 7 Комп'ютерна верстка В Мацело Фіг. 8 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Киіе-42, 01601
