Запірно-пломбувальний пристрій

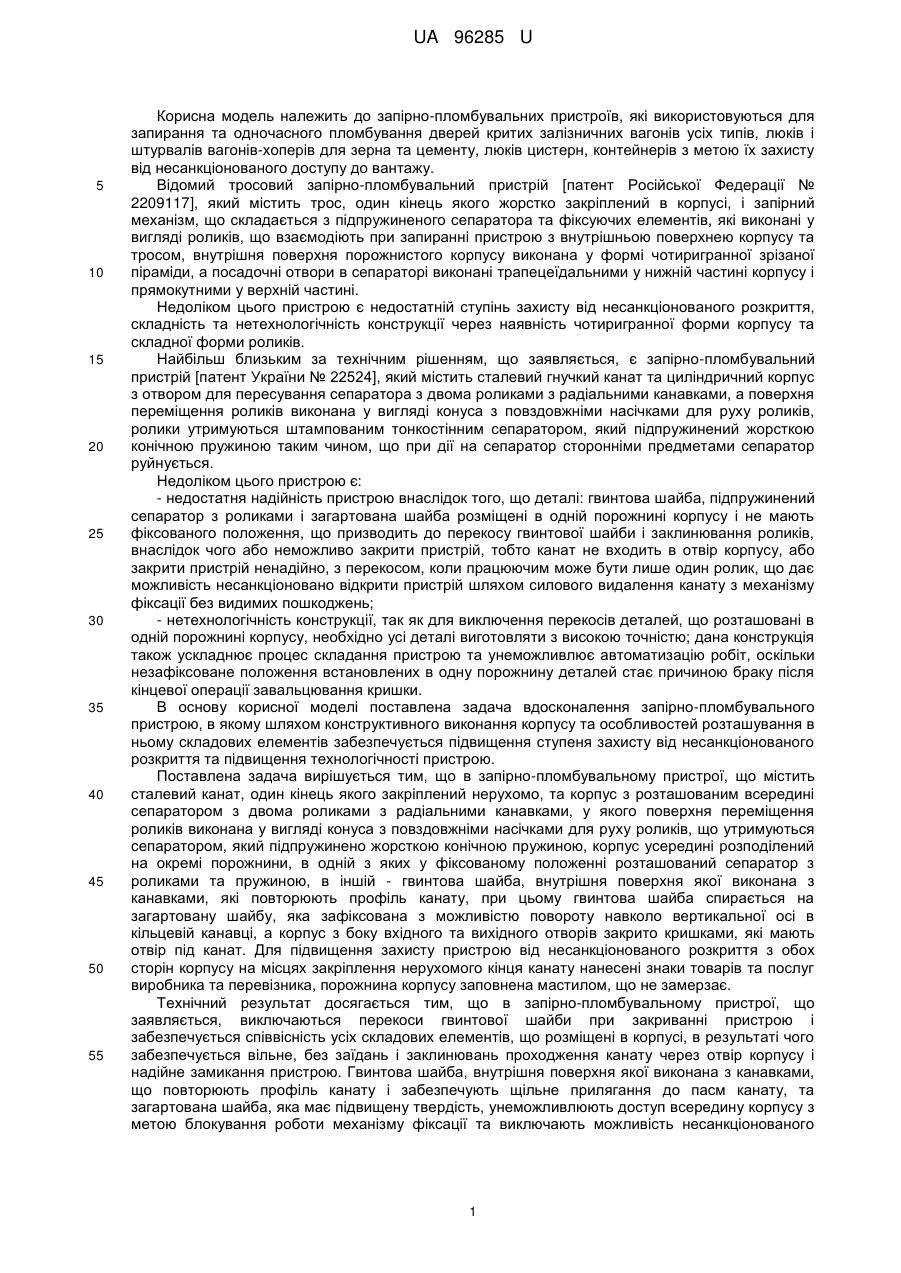

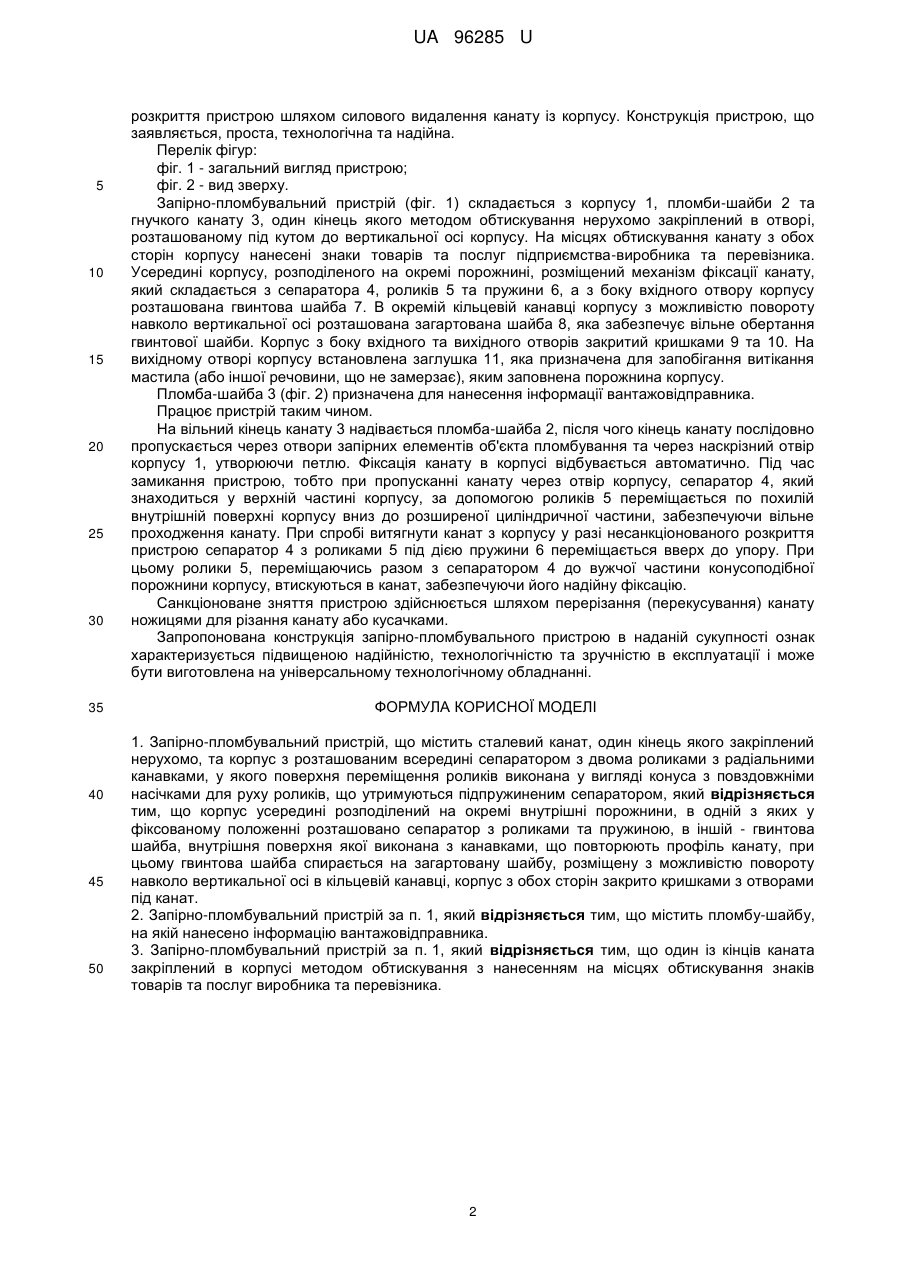

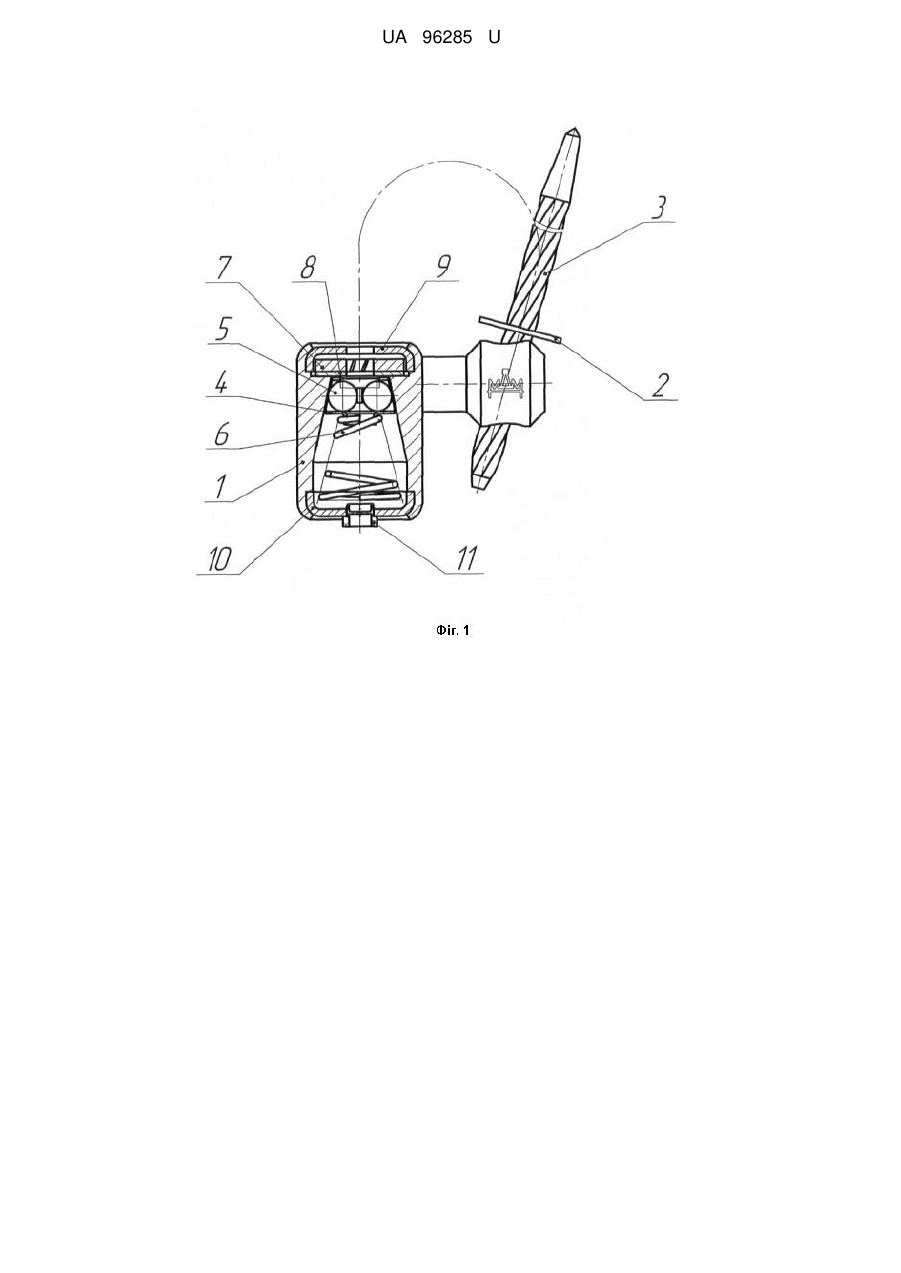

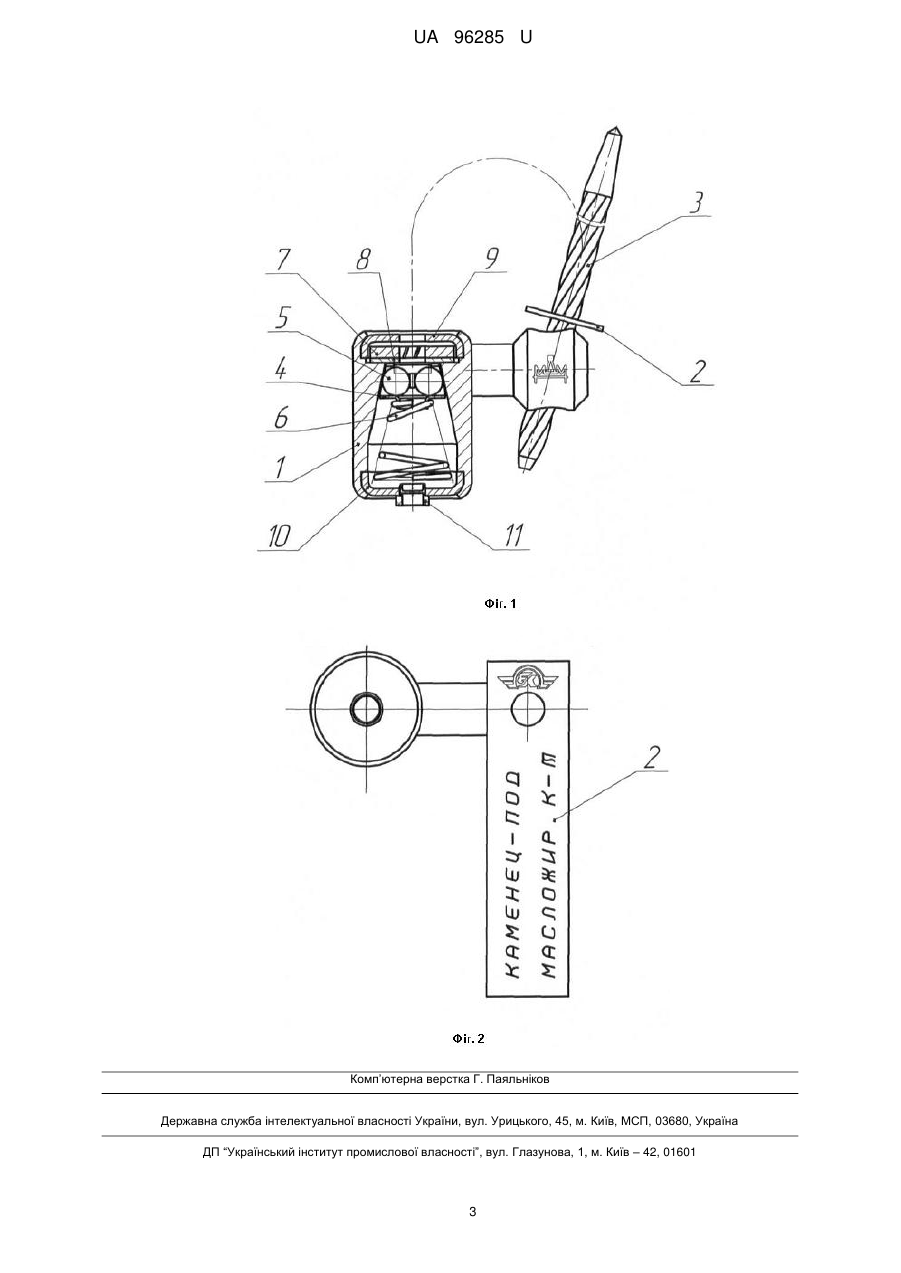

Реферат: Запірно-пломбувальний пристрій містить сталевий канат, один кінець якого закріплений нерухомо, та корпус з розташованим всередині сепаратором з двома роликами з радіальними канавками, у якого поверхня переміщення роликів виконана у вигляді конуса з повздовжніми насічками для руху роликів, що утримуються підпружиненим сепаратором. Корпус усередині розподілений на окремі внутрішні порожнини, в одній з яких у фіксованому положенні розташовано сепаратор з роликами та пружиною, в іншій - гвинтова шайба, внутрішня поверхня якої виконана з канавками, що повторюють профіль канату, при цьому гвинтова шайба спирається на загартовану шайбу, розміщену з можливістю повороту навколо вертикальної осі в кільцевій канавці, корпус з обох сторін закрито кришками з отворами під канат. UA 96285 U (54) ЗАПІРНО-ПЛОМБУВАЛЬНИЙ ПРИСТРІЙ UA 96285 U UA 96285 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до запірно-пломбувальних пристроїв, які використовуються для запирання та одночасного пломбування дверей критих залізничних вагонів усіх типів, люків і штурвалів вагонів-хоперів для зерна та цементу, люків цистерн, контейнерів з метою їх захисту від несанкціонованого доступу до вантажу. Відомий тросовий запірно-пломбувальний пристрій [патент Російської Федерації № 2209117], який містить трос, один кінець якого жорстко закріплений в корпусі, і запірний механізм, що складається з підпружиненого сепаратора та фіксуючих елементів, які виконані у вигляді роликів, що взаємодіють при запиранні пристрою з внутрішньою поверхнею корпусу та тросом, внутрішня поверхня порожнистого корпусу виконана у формі чотиригранної зрізаної піраміди, а посадочні отвори в сепараторі виконані трапецеїдальними у нижній частині корпусу і прямокутними у верхній частині. Недоліком цього пристрою є недостатній ступінь захисту від несанкціонованого розкриття, складність та нетехнологічність конструкції через наявність чотиригранної форми корпусу та складної форми роликів. Найбільш близьким за технічним рішенням, що заявляється, є запірно-пломбувальний пристрій [патент України № 22524], який містить сталевий гнучкий канат та циліндричний корпус з отвором для пересування сепаратора з двома роликами з радіальними канавками, а поверхня переміщення роликів виконана у вигляді конуса з повздовжніми насічками для руху роликів, ролики утримуються штампованим тонкостінним сепаратором, який підпружинений жорсткою конічною пружиною таким чином, що при дії на сепаратор сторонніми предметами сепаратор руйнується. Недоліком цього пристрою є: - недостатня надійність пристрою внаслідок того, що деталі: гвинтова шайба, підпружинений сепаратор з роликами і загартована шайба розміщені в одній порожнині корпусу і не мають фіксованого положення, що призводить до перекосу гвинтової шайби і заклинювання роликів, внаслідок чого або неможливо закрити пристрій, тобто канат не входить в отвір корпусу, або закрити пристрій ненадійно, з перекосом, коли працюючим може бути лише один ролик, що дає можливість несанкціоновано відкрити пристрій шляхом силового видалення канату з механізму фіксації без видимих пошкоджень; - нетехнологічність конструкції, так як для виключення перекосів деталей, що розташовані в одній порожнині корпусу, необхідно усі деталі виготовляти з високою точністю; дана конструкція також ускладнює процес складання пристрою та унеможливлює автоматизацію робіт, оскільки незафіксоване положення встановлених в одну порожнину деталей стає причиною браку після кінцевої операції завальцювання кришки. В основу корисної моделі поставлена задача вдосконалення запірно-пломбувального пристрою, в якому шляхом конструктивного виконання корпусу та особливостей розташування в ньому складових елементів забезпечується підвищення ступеня захисту від несанкціонованого розкриття та підвищення технологічності пристрою. Поставлена задача вирішується тим, що в запірно-пломбувальному пристрої, що містить сталевий канат, один кінець якого закріплений нерухомо, та корпус з розташованим всередині сепаратором з двома роликами з радіальними канавками, у якого поверхня переміщення роликів виконана у вигляді конуса з повздовжніми насічками для руху роликів, що утримуються сепаратором, який підпружинено жорсткою конічною пружиною, корпус усередині розподілений на окремі порожнини, в одній з яких у фіксованому положенні розташований сепаратор з роликами та пружиною, в іншій - гвинтова шайба, внутрішня поверхня якої виконана з канавками, які повторюють профіль канату, при цьому гвинтова шайба спирається на загартовану шайбу, яка зафіксована з можливістю повороту навколо вертикальної осі в кільцевій канавці, а корпус з боку вхідного та вихідного отворів закрито кришками, які мають отвір під канат. Для підвищення захисту пристрою від несанкціонованого розкриття з обох сторін корпусу на місцях закріплення нерухомого кінця канату нанесені знаки товарів та послуг виробника та перевізника, порожнина корпусу заповнена мастилом, що не замерзає. Технічний результат досягається тим, що в запірно-пломбувальному пристрої, що заявляється, виключаються перекоси гвинтової шайби при закриванні пристрою і забезпечується співвісність усіх складових елементів, що розміщені в корпусі, в результаті чого забезпечується вільне, без заїдань і заклинювань проходження канату через отвір корпусу і надійне замикання пристрою. Гвинтова шайба, внутрішня поверхня якої виконана з канавками, що повторюють профіль канату і забезпечують щільне прилягання до пасм канату, та загартована шайба, яка має підвищену твердість, унеможливлюють доступ всередину корпусу з метою блокування роботи механізму фіксації та виключають можливість несанкціонованого 1 UA 96285 U 5 10 15 20 25 30 35 40 45 50 розкриття пристрою шляхом силового видалення канату із корпусу. Конструкція пристрою, що заявляється, проста, технологічна та надійна. Перелік фігур: фіг. 1 - загальний вигляд пристрою; фіг. 2 - вид зверху. Запірно-пломбувальний пристрій (фіг. 1) складається з корпусу 1, пломби-шайби 2 та гнучкого канату 3, один кінець якого методом обтискування нерухомо закріплений в отворі, розташованому під кутом до вертикальної осі корпусу. На місцях обтискування канату з обох сторін корпусу нанесені знаки товарів та послуг підприємства-виробника та перевізника. Усередині корпусу, розподіленого на окремі порожнині, розміщений механізм фіксації канату, який складається з сепаратора 4, роликів 5 та пружини 6, а з боку вхідного отвору корпусу розташована гвинтова шайба 7. В окремій кільцевій канавці корпусу з можливістю повороту навколо вертикальної осі розташована загартована шайба 8, яка забезпечує вільне обертання гвинтової шайби. Корпус з боку вхідного та вихідного отворів закритий кришками 9 та 10. На вихідному отворі корпусу встановлена заглушка 11, яка призначена для запобігання витікання мастила (або іншої речовини, що не замерзає), яким заповнена порожнина корпусу. Пломба-шайба 3 (фіг. 2) призначена для нанесення інформації вантажовідправника. Працює пристрій таким чином. На вільний кінець канату 3 надівається пломба-шайба 2, після чого кінець канату послідовно пропускається через отвори запірних елементів об'єкта пломбування та через наскрізний отвір корпусу 1, утворюючи петлю. Фіксація канату в корпусі відбувається автоматично. Під час замикання пристрою, тобто при пропусканні канату через отвір корпусу, сепаратор 4, який знаходиться у верхній частині корпусу, за допомогою роликів 5 переміщається по похилій внутрішній поверхні корпусу вниз до розширеної циліндричної частини, забезпечуючи вільне проходження канату. При спробі витягнути канат з корпусу у разі несанкціонованого розкриття пристрою сепаратор 4 з роликами 5 під дією пружини 6 переміщається вверх до упору. При цьому ролики 5, переміщаючись разом з сепаратором 4 до вужчої частини конусоподібної порожнини корпусу, втискуються в канат, забезпечуючи його надійну фіксацію. Санкціоноване зняття пристрою здійснюється шляхом перерізання (перекусування) канату ножицями для різання канату або кусачками. Запропонована конструкція запірно-пломбувального пристрою в наданій сукупності ознак характеризується підвищеною надійністю, технологічністю та зручністю в експлуатації і може бути виготовлена на універсальному технологічному обладнанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Запірно-пломбувальний пристрій, що містить сталевий канат, один кінець якого закріплений нерухомо, та корпус з розташованим всередині сепаратором з двома роликами з радіальними канавками, у якого поверхня переміщення роликів виконана у вигляді конуса з повздовжніми насічками для руху роликів, що утримуються підпружиненим сепаратором, який відрізняється тим, що корпус усередині розподілений на окремі внутрішні порожнини, в одній з яких у фіксованому положенні розташовано сепаратор з роликами та пружиною, в іншій - гвинтова шайба, внутрішня поверхня якої виконана з канавками, що повторюють профіль канату, при цьому гвинтова шайба спирається на загартовану шайбу, розміщену з можливістю повороту навколо вертикальної осі в кільцевій канавці, корпус з обох сторін закрито кришками з отворами під канат. 2. Запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що містить пломбу-шайбу, на якій нанесено інформацію вантажовідправника. 3. Запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що один із кінців каната закріплений в корпусі методом обтискування з нанесенням на місцях обтискування знаків товарів та послуг виробника та перевізника. 2 UA 96285 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
