Запірно-пломбувальний пристрій

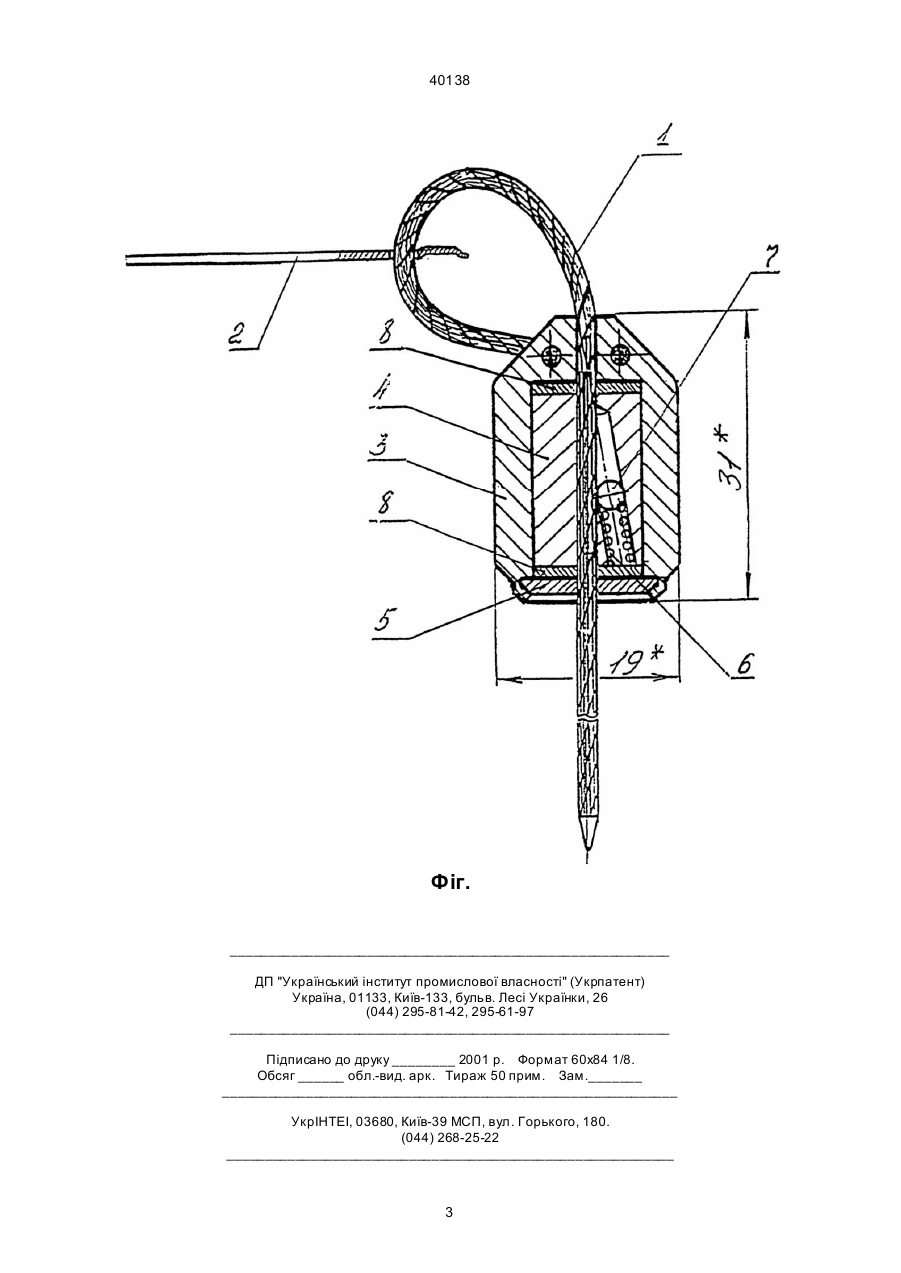

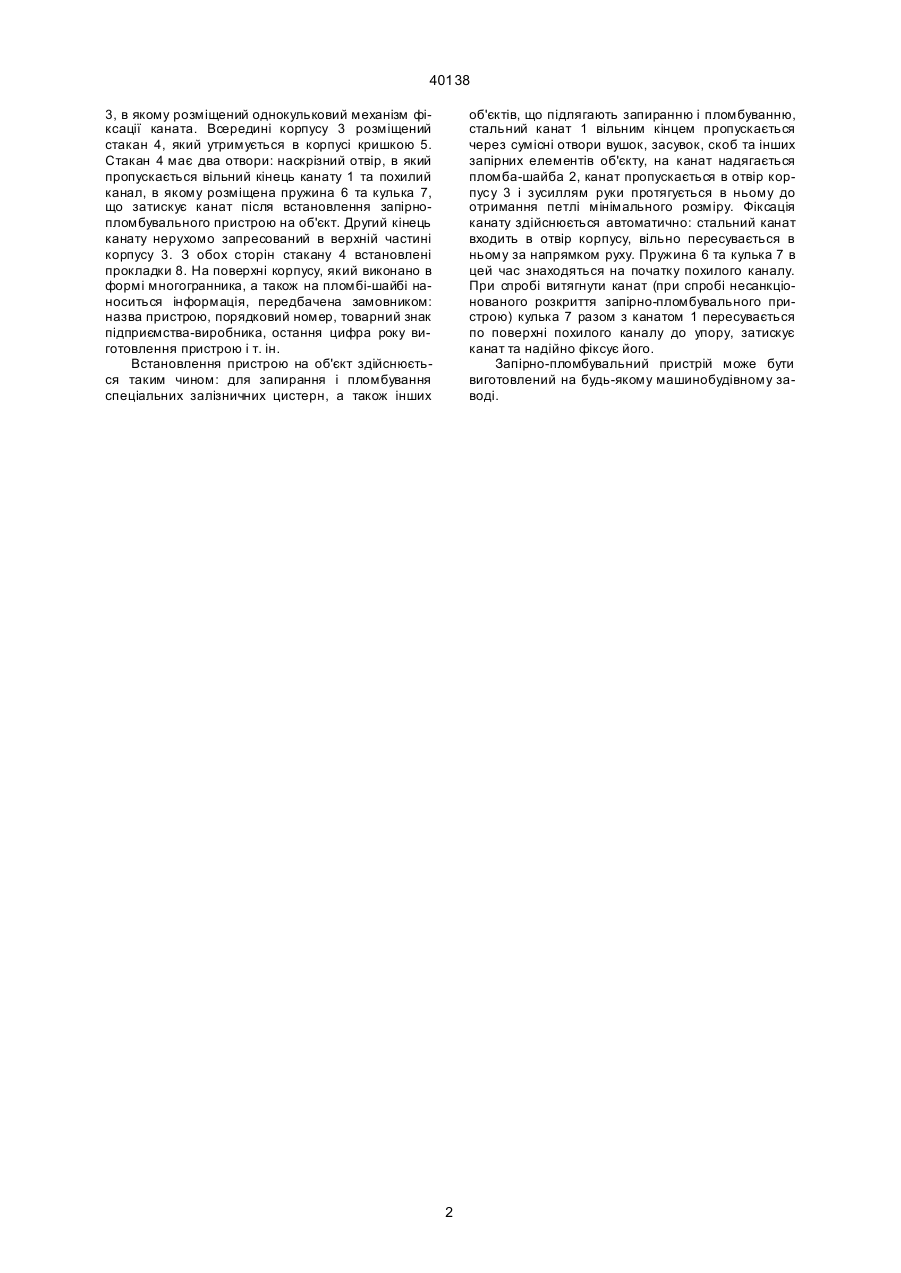

Запірно-пломбувальний пристрій, що включає корпус з отвором під канат, пломбу-шайбу і стальний канат, який відрізняється тим, що один кінець каната нерухомо запресований зсередини багатогранного корпусу, на бокові поверхні якого нанесена інформація, а другий кінець каната після встановлення запірно-пломбувального пристрою на об'єкт, що пломбується, зафіксований підпружиненою кулькою, яка розташована в похилому каналі корпусу. (19) (21) 2000063760 (22) 27.06.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Фойгель Веніамін Абрамович, Шаповалов Сергій Федорович, Горохова Ніна Григорівна, Рожков Сергій Олександрович (73) Фойгель Веніамін Абрамович, UA, Шаповалов Сергій Федорович, UA, Горохова Ніна Григорівна, UA, Рожков Сергій Олександрович, UA 40138 3, в якому розміщений однокульковий механізм фіксації каната. Всередині корпусу 3 розміщений стакан 4, який утримується в корпусі кришкою 5. Стакан 4 має два отвори: наскрізний отвір, в який пропускається вільний кінець канату 1 та похилий канал, в якому розміщена пружина 6 та кулька 7, що затискує канат після встановлення запірнопломбувального пристрою на об'єкт. Другий кінець канату нерухомо запресований в верхній частині корпусу 3. З обох сторін стакану 4 встановлені прокладки 8. На поверхні корпусу, який виконано в формі многогранника, а також на пломбі-шайбі наноситься інформація, передбачена замовником: назва пристрою, порядковий номер, товарний знак підприємства-виробника, остання цифра року виготовлення пристрою і т. ін. Встановлення пристрою на об'єкт здійснюється таким чином: для запирання і пломбування спеціальних залізничних цистерн, а також інших об'єктів, що підлягають запиранню і пломбуванню, стальний канат 1 вільним кінцем пропускається через сумісні отвори вушок, засувок, скоб та інших запірних елементів об'єкту, на канат надягається пломба-шайба 2, канат пропускається в отвір корпусу 3 і зусиллям руки протягується в ньому до отримання петлі мінімального розміру. Фіксація канату здійснюється автоматично: стальний канат входить в отвір корпусу, вільно пересувається в ньому за напрямком руху. Пружина 6 та кулька 7 в цей час знаходяться на початку похилого каналу. При спробі витягнути канат (при спробі несанкціонованого розкриття запірно-пломбувального пристрою) кулька 7 разом з канатом 1 пересувається по поверхні похилого каналу до упору, затискує канат та надійно фіксує його. Запірно-пломбувальний пристрій може бути виготовлений на будь-якому машинобудівному заводі. 2 40138 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
