Решітна дробарка

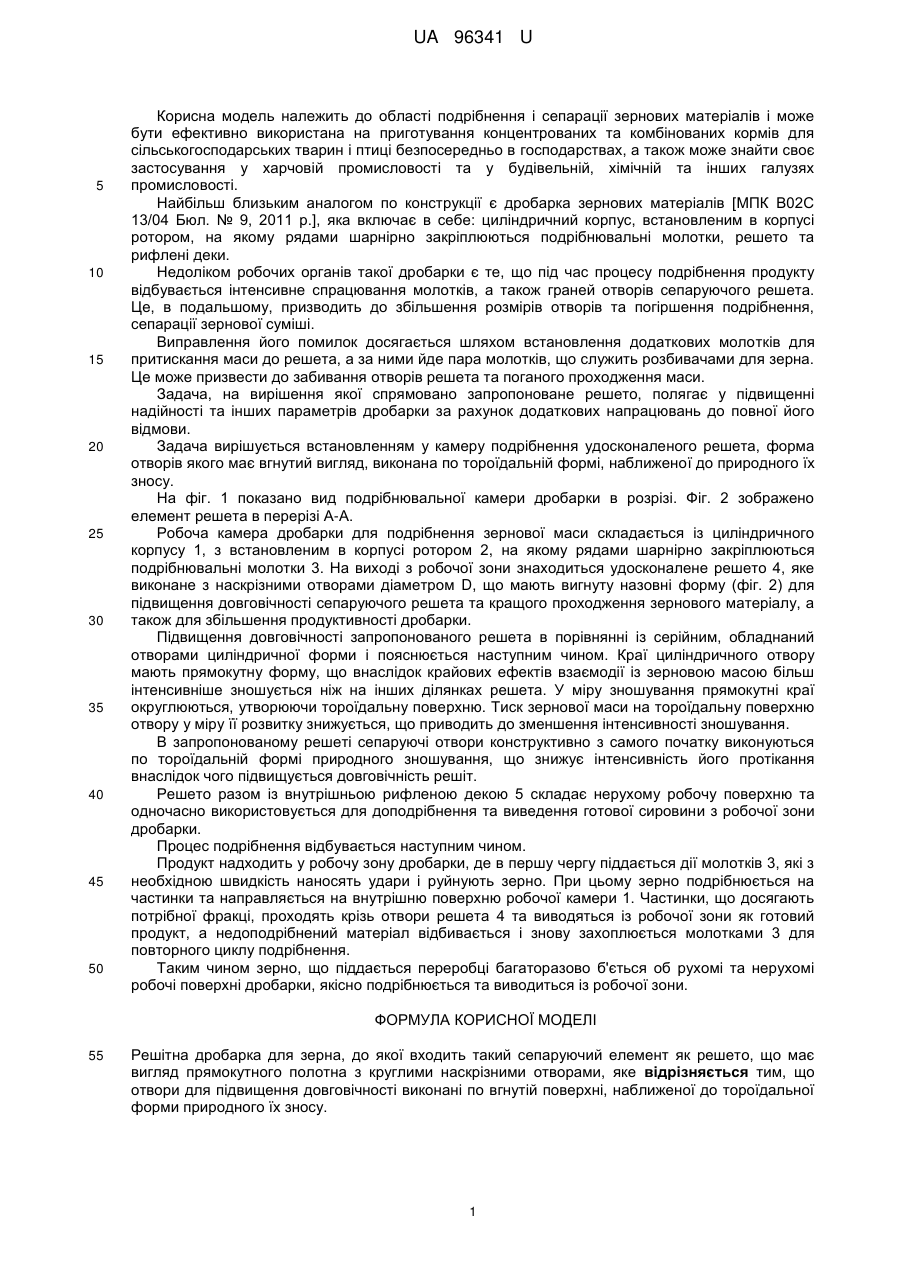

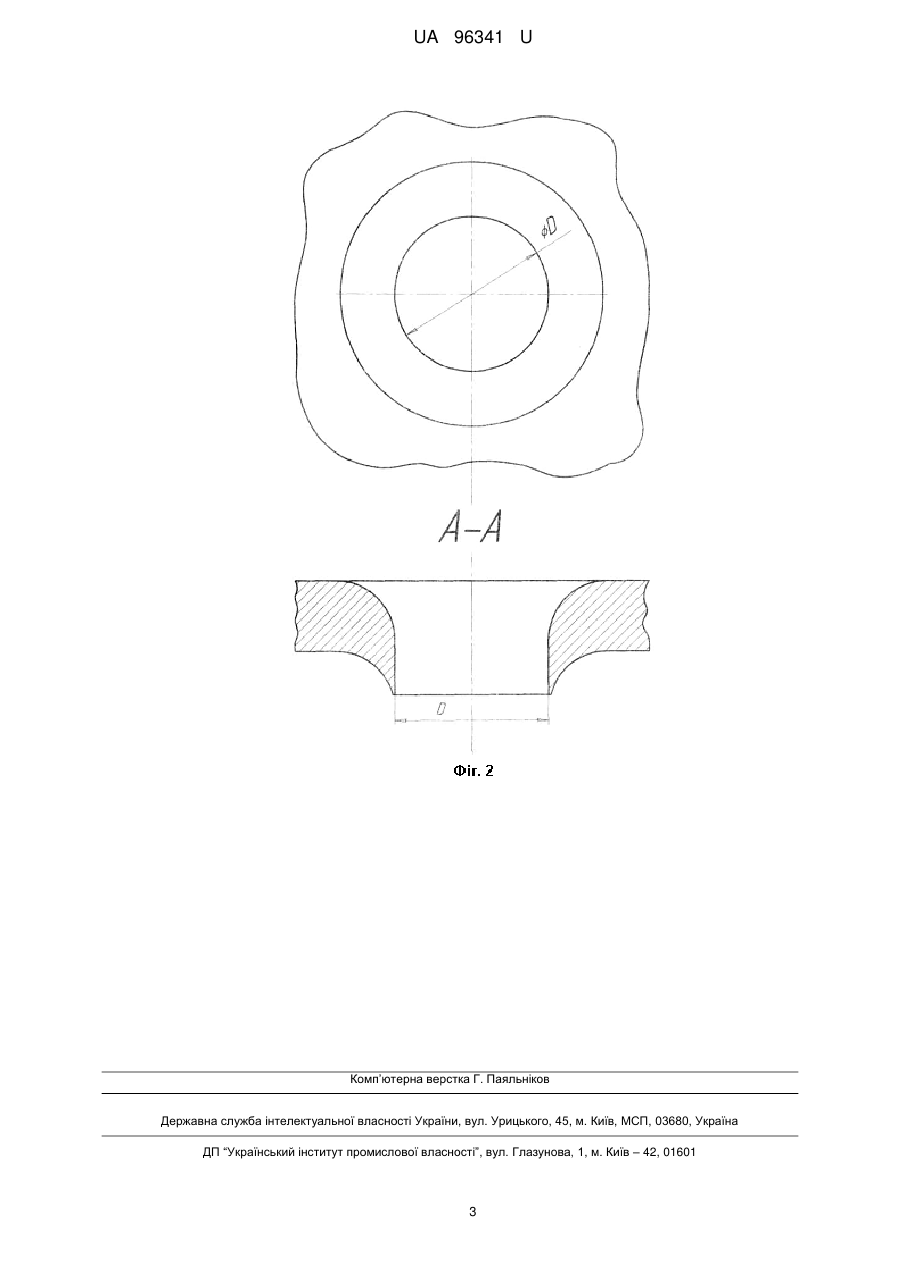

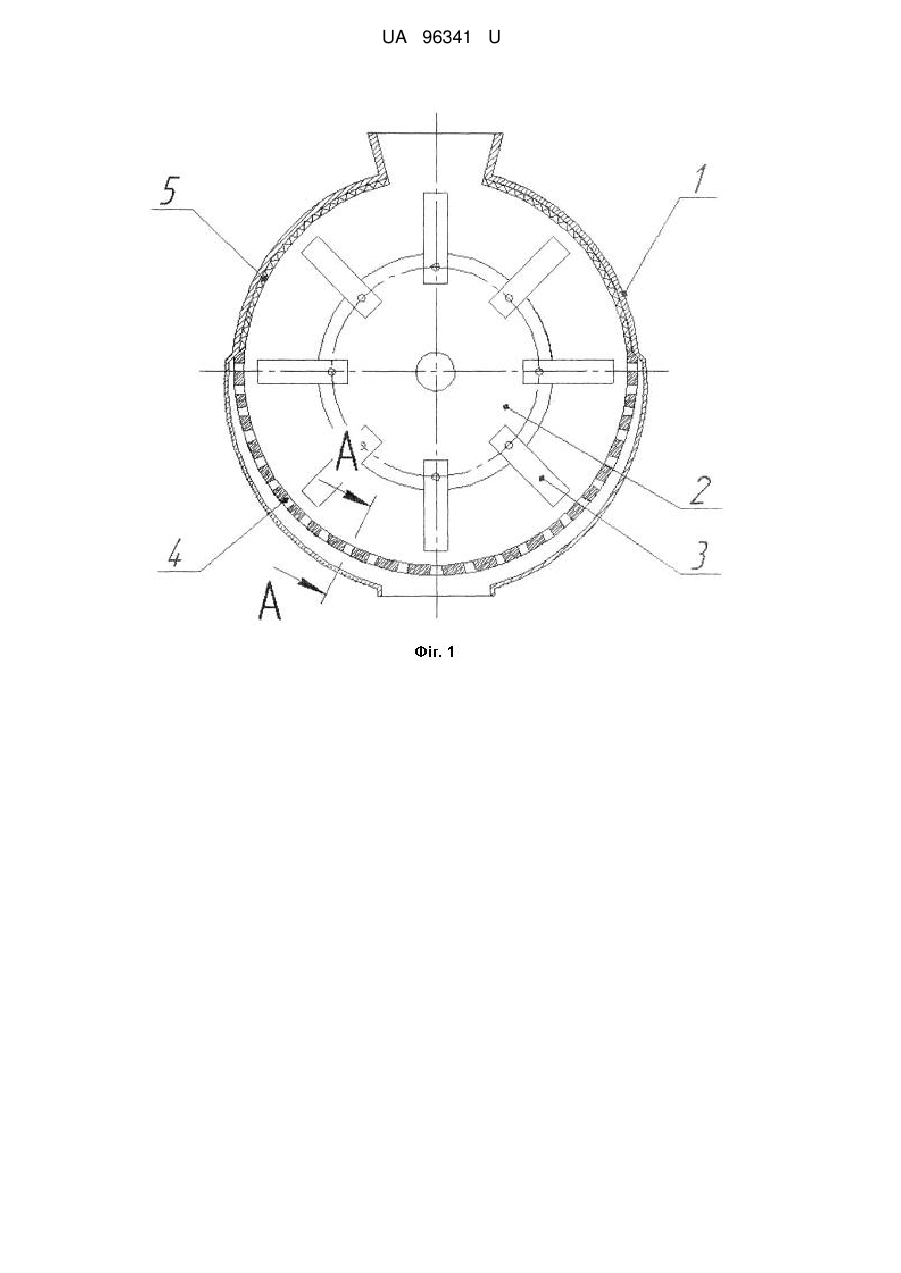

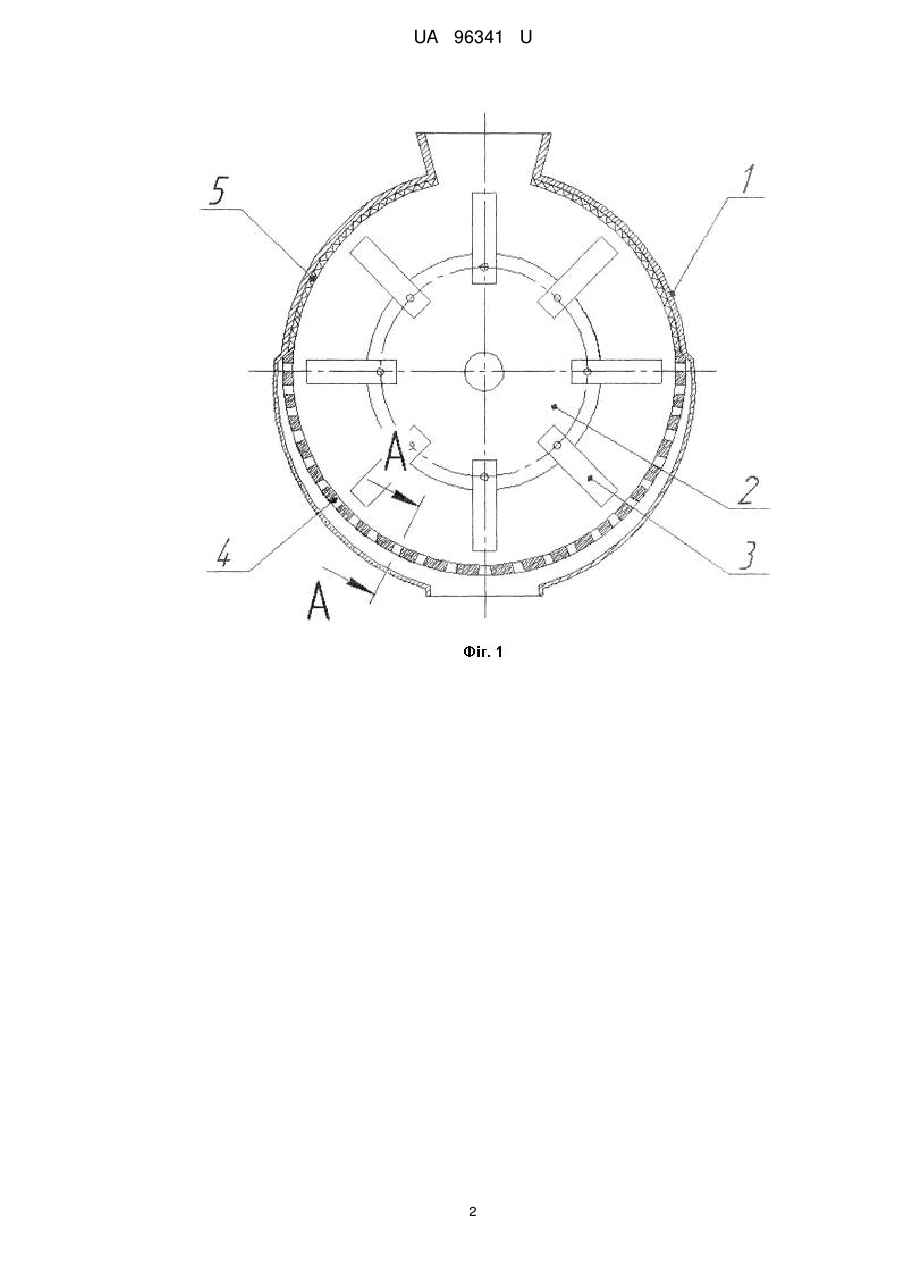

Реферат: UA 96341 U UA 96341 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області подрібнення і сепарації зернових матеріалів і може бути ефективно використана на приготування концентрованих та комбінованих кормів для сільськогосподарських тварин і птиці безпосередньо в господарствах, а також може знайти своє застосування у харчовій промисловості та у будівельній, хімічній та інших галузях промисловості. Найбільш близьким аналогом по конструкції є дробарка зернових матеріалів [МПК В02С 13/04 Бюл. № 9, 2011 р.], яка включає в себе: циліндричний корпус, встановленим в корпусі ротором, на якому рядами шарнірно закріплюються подрібнювальні молотки, решето та рифлені деки. Недоліком робочих органів такої дробарки є те, що під час процесу подрібнення продукту відбувається інтенсивне спрацювання молотків, а також граней отворів сепаруючого решета. Це, в подальшому, призводить до збільшення розмірів отворів та погіршення подрібнення, сепарації зернової суміші. Виправлення його помилок досягається шляхом встановлення додаткових молотків для притискання маси до решета, а за ними йде пара молотків, що служить розбивачами для зерна. Це може призвести до забивання отворів решета та поганого проходження маси. Задача, на вирішення якої спрямовано запропоноване решето, полягає у підвищенні надійності та інших параметрів дробарки за рахунок додаткових напрацювань до повної його відмови. Задача вирішується встановленням у камеру подрібнення удосконаленого решета, форма отворів якого має вгнутий вигляд, виконана по тороїдальній формі, наближеної до природного їх зносу. На фіг. 1 показано вид подрібнювальної камери дробарки в розрізі. Фіг. 2 зображено елемент решета в перерізі А-А. Робоча камера дробарки для подрібнення зернової маси складається із циліндричного корпусу 1, з встановленим в корпусі ротором 2, на якому рядами шарнірно закріплюються подрібнювальні молотки 3. На виході з робочої зони знаходиться удосконалене решето 4, яке виконане з наскрізними отворами діаметром D, що мають вигнуту назовні форму (фіг. 2) для підвищення довговічності сепаруючого решета та кращого проходження зернового матеріалу, а також для збільшення продуктивності дробарки. Підвищення довговічності запропонованого решета в порівнянні із серійним, обладнаний отворами циліндричної форми і пояснюється наступним чином. Краї циліндричного отвору мають прямокутну форму, що внаслідок крайових ефектів взаємодії із зерновою масою більш інтенсивніше зношується ніж на інших ділянках решета. У міру зношування прямокутні краї округлюються, утворюючи тороїдальну поверхню. Тиск зернової маси на тороїдальну поверхню отвору у міру її розвитку знижується, що приводить до зменшення інтенсивності зношування. В запропонованому решеті сепаруючі отвори конструктивно з самого початку виконуються по тороїдальній формі природного зношування, що знижує інтенсивність його протікання внаслідок чого підвищується довговічність решіт. Решето разом із внутрішньою рифленою декою 5 складає нерухому робочу поверхню та одночасно використовується для доподрібнення та виведення готової сировини з робочої зони дробарки. Процес подрібнення відбувається наступним чином. Продукт надходить у робочу зону дробарки, де в першу чергу піддається дії молотків 3, які з необхідною швидкість наносять удари і руйнують зерно. При цьому зерно подрібнюється на частинки та направляється на внутрішню поверхню робочої камери 1. Частинки, що досягають потрібної фракці, проходять крізь отвори решета 4 та виводяться із робочої зони як готовий продукт, а недоподрібнений матеріал відбивається і знову захоплюється молотками 3 для повторного циклу подрібнення. Таким чином зерно, що піддається переробці багаторазово б'ється об рухомі та нерухомі робочі поверхні дробарки, якісно подрібнюється та виводиться із робочої зони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Решітна дробарка для зерна, до якої входить такий сепаруючий елемент як решето, що має вигляд прямокутного полотна з круглими наскрізними отворами, яке відрізняється тим, що отвори для підвищення довговічності виконані по вгнутій поверхні, наближеної до тороїдальної форми природного їх зносу. 1 UA 96341 U 2 UA 96341 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
