Дробарка карпенка
Формула / Реферат
Дробарка для подрібнення сипучих матеріалів, зокрема зерна, яка включає вертикальну циліндричну камеру з вхідним отвором та вихідним дисковим решетом, в якій розміщено закріплений на валу мотора привідний диск з плоскими молотками так, що решето знаходиться під плоскою стороною молотків, яка відрізняється тим, що внутрішня частина решета в зоні меншої лінійної швидкості молотків виконана суцільною, без перфорації, а отвори решета розміщені на його периферії, в зоні більшої швидкості молотків.
Текст

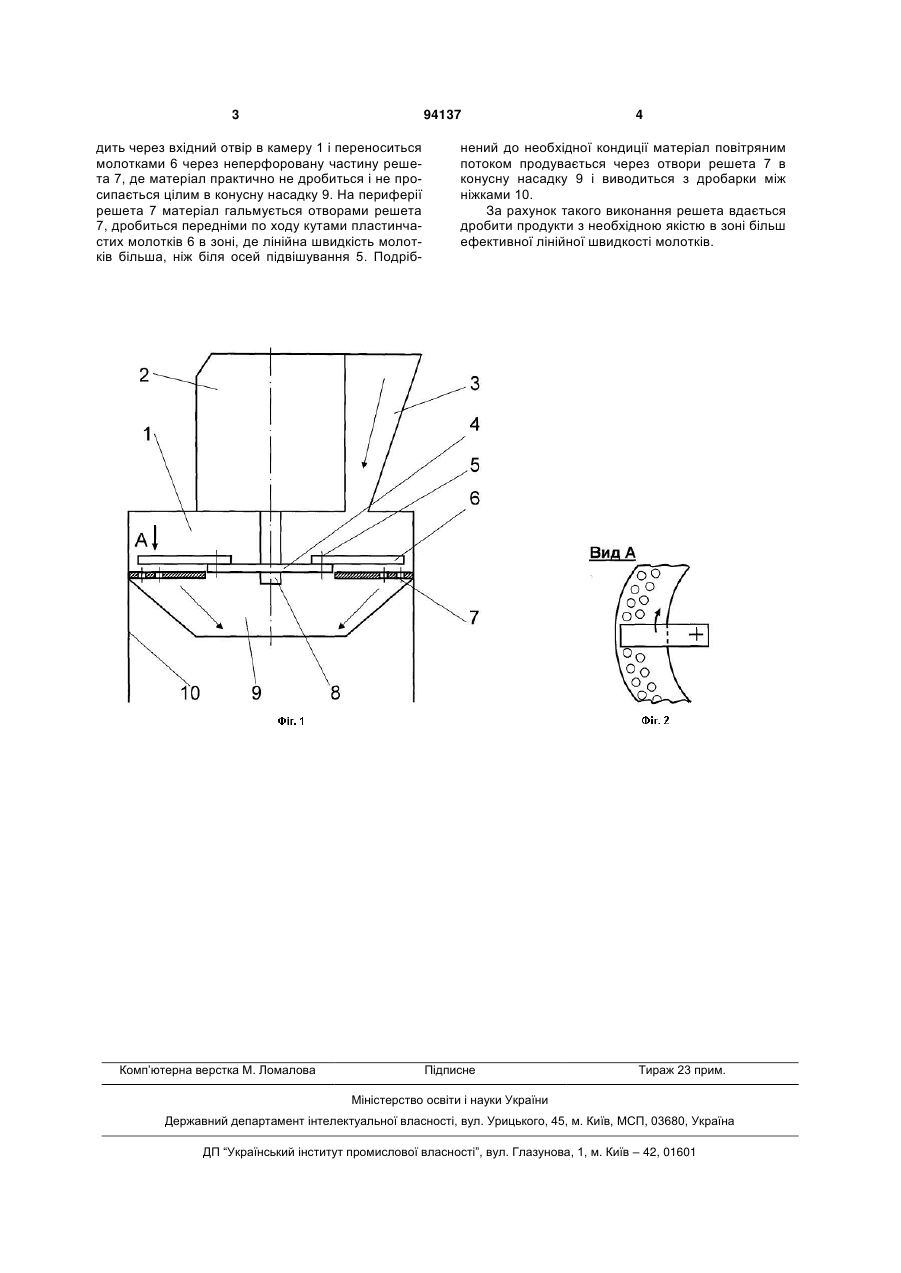

Дробарка для подрібнення сипучих матеріалів, зокрема зерна, яка включає вертикальну циліндричну камеру з вхідним отвором та вихідним дисковим решетом, в якій розміщено закріплений на валу мотора привідний диск з плоскими молотками так, що решето знаходиться під плоскою стороною молотків, яка відрізняється тим, що внутрішня частина решета в зоні меншої лінійної швидкості молотків виконана суцільною, без перфорації, а отвори решета розміщені на його периферії, в зоні більшої швидкості молотків. (19) (21) a200907064 (22) 06.07.2009 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) SU 152608; 01.01.1963 RU 2294241 C2; 27.02.2007 SU 559724; 30.05.1977 UA 54555 C2; 17.03.2003 UA 82751 C2; 12.05.2008 US 6585178 B1; 01.07.2003 CN 201012332 Y; 30.01.2008 3 94137 дить через вхідний отвір в камеру 1 і переноситься молотками 6 через неперфоровану частину решета 7, де матеріал практично не дробиться і не просипається цілим в конусну насадку 9. На периферії решета 7 матеріал гальмується отворами решета 7, дробиться передніми по ходу кутами пластинчастих молотків 6 в зоні, де лінійна швидкість молотків більша, ніж біля осей підвішування 5. Подріб Комп’ютерна верстка М. Ломалова 4 нений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 7 в конусну насадку 9 і виводиться з дробарки між ніжками 10. За рахунок такого виконання решета вдається дробити продукти з необхідною якістю в зоні більш ефективної лінійної швидкості молотків. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher of karpenko
Автори англійськоюKarpenko Mykhailo Ivanovych
Назва патенту російськоюДробилка карпенко
Автори російськоюКарпенко Михаил Иванович
МПК / Мітки
МПК: B02C 9/02, B02C 13/14, B02C 13/284
Код посилання
