Формула / Реферат

Дробарка, яка включає циліндричну камеру з вхідним отвором та вихідним дисковим решетом з центральним отвором, в який входить закріплений на валу мотора привідний диск з пластинчастими молотками, яка відрізняється тим, що привідний диск зв’язаний з валом мотора через механізм осьового переміщення.

Текст

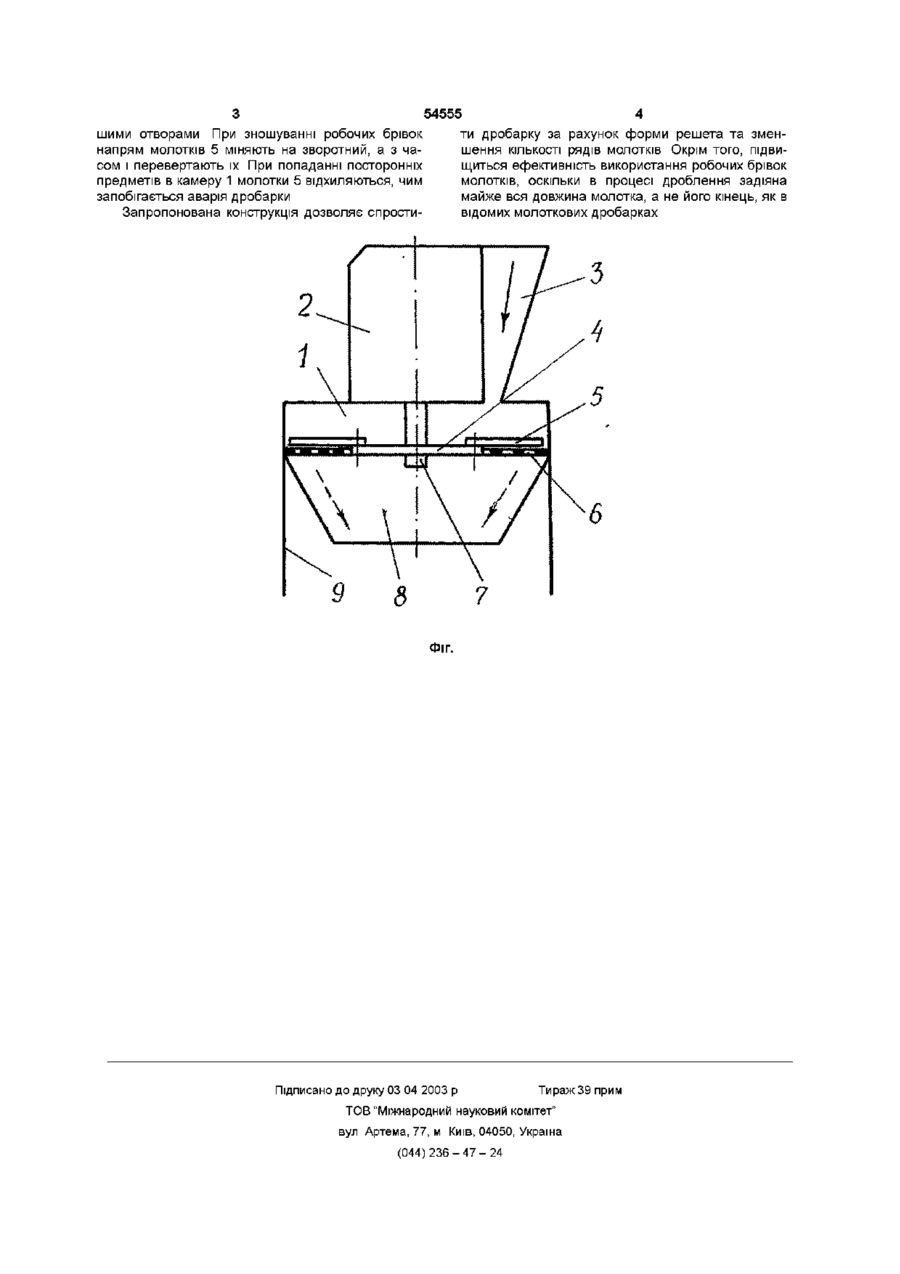

Дробарка, яка включає циліндричну камеру з вхідним отвором та вихідним дисковим решетом з центральним отвором, в який входить закріплений на валу мотора привідний диск з пластинчастими молотками, яка відрізняється тим, що привідний диск зв'язаний з валом мотора через механізм осьового переміщення камеру 1, мотора 2 посаджено приводний диск 4 Зверху і по периферії диска 4 шарнірне приєднане один ряд пластинчатих молотків 5 До низу камери 1 прикріплено вихідне решето 6, виконане у вигляді диска з центральний отвором концентричним приводному диску 4 В центральний отвір решета 6 з мінімальним зазором входить нижня частина приводного диска 4 Молотки 5 розташовані в камері 1 над решетом 6, причому нижня плоска сторона молотків 5 суміжна з верхньою площиною решета 6 і радіальне перекриває його Необхідний зазор між молотками 5 і решетом 6 виставляється механізмом 7 осьового переміщення диска 4 Під решетом 6 розташована конусна насадка 8, яка охвачує решето 6 і зорієнтована меншою основою донизу Вся дробарка встановлена на ніжках 9, які вищі за насадку 8 При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірно підвішені молотки 5, які під дією відцентрових сил спрямовані радіальне Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 5 по решеті 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків Пороблений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 8 і виводиться з дробарки між ніжками 9 Для збільшення модуля дроблення молотки 5 відсувають від решета 6 механізмом 7 осьового переміщення диска 4 Якщо цього недостатньо, то ставлять решето 6 з біль О ю ю ю ю 54555 шими отворами При зношуванні робочих брівок напрям молотків 5 міняють на зворотний, а з часом і перевертають їх При попаданні посторонне предметів в камеру 1 молотки 5 відхиляються, чим запобігається аварія дробарки Запропонована конструкція дозволяє спрости ти дробарку за рахунок форми решета та зменшення КІЛЬКОСТІ рядів молотків Окрім того, підвищиться ефективність використання робочих брівок молотків, оскільки в процесі дроблення задіяна майже вся довжина молотка, а не його кінець, як в відомих молоткових дробарках Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Crusher

Автори англійською

Karpenko Mykhailo Ivanovych

Назва патенту російською

Дробилка

Автори російською

Карпенко Михаил Иванович

МПК / Мітки

МПК: B02C 9/00

Мітки: дробарка
