Багатошарове полотно для виготовлення ортопедичних виробів

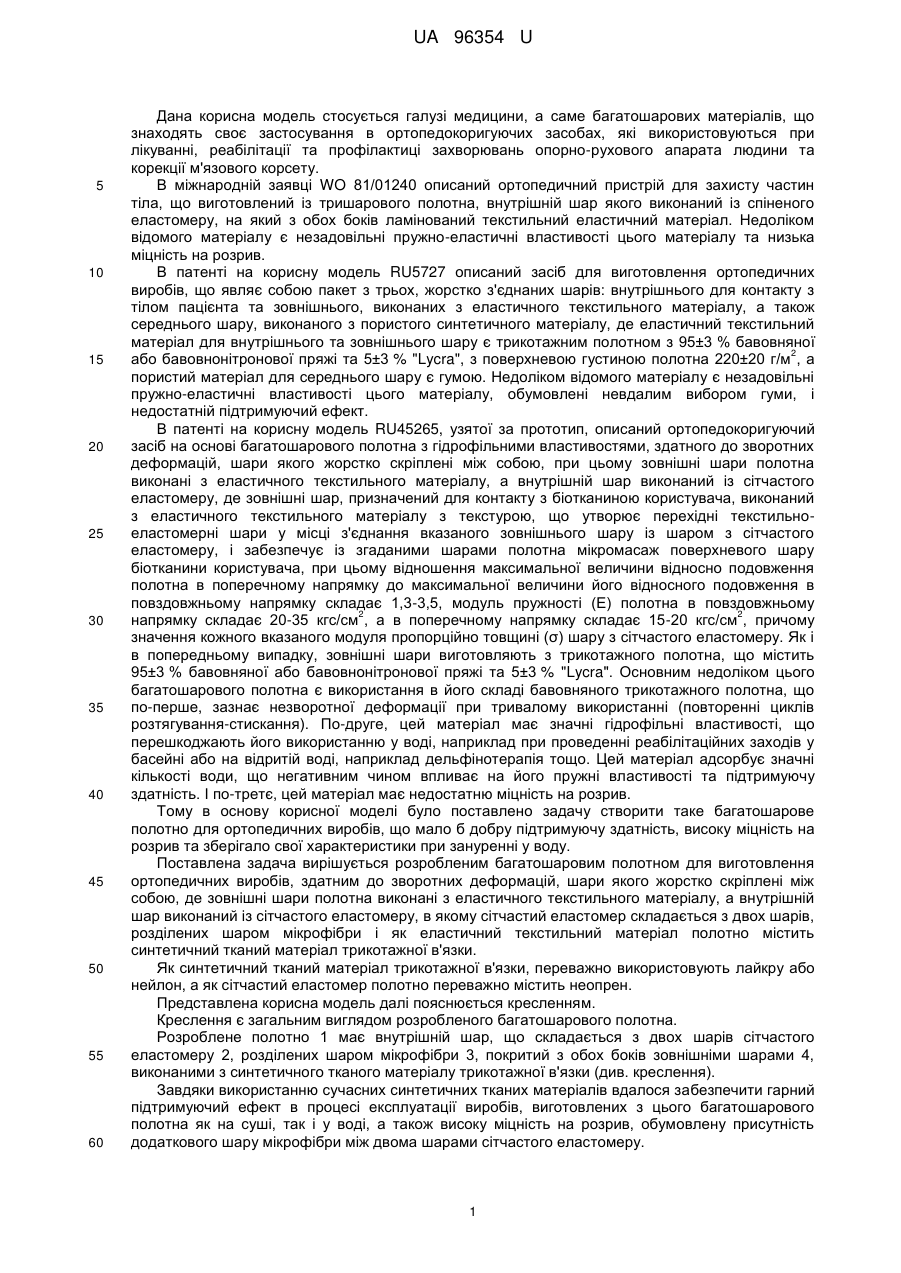

Реферат: Багатошарове полотно для виготовлення ортопедичних виробів, здатне до зворотних деформацій, шари якого жорстко скріплені між собою, де зовнішні шари полотна виконані з еластичного текстильного матеріалу, а внутрішній шар виконаний із сітчастого еластомеру, причому сітчастий еластомер складається з двох шарів, розділених шаром мікрофібри і як еластичний текстильний матеріал полотно містить синтетичний тканий матеріал трикотажної в'язки. UA 96354 U (12) UA 96354 U UA 96354 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель стосується галузі медицини, а саме багатошарових матеріалів, що знаходять своє застосування в ортопедокоригуючих засобах, які використовуються при лікуванні, реабілітації та профілактиці захворювань опорно-рухового апарата людини та корекції м'язового корсету. В міжнародній заявці WO 81/01240 описаний ортопедичний пристрій для захисту частин тіла, що виготовлений із тришарового полотна, внутрішній шар якого виконаний із спіненого еластомеру, на який з обох боків ламінований текстильний еластичний матеріал. Недоліком відомого матеріалу є незадовільні пружно-еластичні властивості цього матеріалу та низька міцність на розрив. В патенті на корисну модель RU5727 описаний засіб для виготовлення ортопедичних виробів, що являє собою пакет з трьох, жорстко з'єднаних шарів: внутрішнього для контакту з тілом пацієнта та зовнішнього, виконаних з еластичного текстильного матеріалу, а також середнього шару, виконаного з пористого синтетичного матеріалу, де еластичний текстильний матеріал для внутрішнього та зовнішнього шару є трикотажним полотном з 95±3 % бавовняної 2 або бавовнонітронової пряжі та 5±3 % "Lycra", з поверхневою густиною полотна 220±20 г/м , а пористий матеріал для середнього шару є гумою. Недоліком відомого матеріалу є незадовільні пружно-еластичні властивості цього матеріалу, обумовлені невдалим вибором гуми, і недостатній підтримуючий ефект. В патенті на корисну модель RU45265, узятої за прототип, описаний ортопедокоригуючий засіб на основі багатошарового полотна з гідрофільними властивостями, здатного до зворотних деформацій, шари якого жорстко скріплені між собою, при цьому зовнішні шари полотна виконані з еластичного текстильного матеріалу, а внутрішній шар виконаний із сітчастого еластомеру, де зовнішні шар, призначений для контакту з біотканиною користувача, виконаний з еластичного текстильного матеріалу з текстурою, що утворює перехідні текстильноеластомерні шари у місці з'єднання вказаного зовнішнього шару із шаром з сітчастого еластомеру, і забезпечує із згаданими шарами полотна мікромасаж поверхневого шару біотканини користувача, при цьому відношення максимальної величини відносно подовження полотна в поперечному напрямку до максимальної величини його відносного подовження в повздовжньому напрямку складає 1,3-3,5, модуль пружності (Е) полотна в повздовжньому 2 2 напрямку складає 20-35 кгс/см , а в поперечному напрямку складає 15-20 кгс/см , причому значення кожного вказаного модуля пропорційно товщині (σ) шару з сітчастого еластомеру. Як і в попередньому випадку, зовнішні шари виготовляють з трикотажного полотна, що містить 95±3 % бавовняної або бавовнонітронової пряжі та 5±3 % "Lycra". Основним недоліком цього багатошарового полотна є використання в його складі бавовняного трикотажного полотна, що по-перше, зазнає незворотної деформації при тривалому використанні (повторенні циклів розтягування-стискання). По-друге, цей матеріал має значні гідрофільні властивості, що перешкоджають його використанню у воді, наприклад при проведенні реабілітаційних заходів у басейні або на відритій воді, наприклад дельфінотерапія тощо. Цей матеріал адсорбує значні кількості води, що негативним чином впливає на його пружні властивості та підтримуючу здатність. І по-третє, цей матеріал має недостатню міцність на розрив. Тому в основу корисної моделі було поставлено задачу створити таке багатошарове полотно для ортопедичних виробів, що мало б добру підтримуючу здатність, високу міцність на розрив та зберігало свої характеристики при зануренні у воду. Поставлена задача вирішується розробленим багатошаровим полотном для виготовлення ортопедичних виробів, здатним до зворотних деформацій, шари якого жорстко скріплені між собою, де зовнішні шари полотна виконані з еластичного текстильного матеріалу, а внутрішній шар виконаний із сітчастого еластомеру, в якому сітчастий еластомер складається з двох шарів, розділених шаром мікрофібри і як еластичний текстильний матеріал полотно містить синтетичний тканий матеріал трикотажної в'язки. Як синтетичний тканий матеріал трикотажної в'язки, переважно використовують лайкру або нейлон, а як сітчастий еластомер полотно переважно містить неопрен. Представлена корисна модель далі пояснюється кресленням. Креслення є загальним виглядом розробленого багатошарового полотна. Розроблене полотно 1 має внутрішній шар, що складається з двох шарів сітчастого еластомеру 2, розділених шаром мікрофібри 3, покритий з обох боків зовнішніми шарами 4, виконаними з синтетичного тканого матеріалу трикотажної в'язки (див. креслення). Завдяки використанню сучасних синтетичних тканих матеріалів вдалося забезпечити гарний підтримуючий ефект в процесі експлуатації виробів, виготовлених з цього багатошарового полотна як на суші, так і у воді, а також високу міцність на розрив, обумовлену присутність додаткового шару мікрофібри між двома шарами сітчастого еластомеру. 1 UA 96354 U 5 10 15 20 25 30 35 40 45 50 Як сітчастий еластомер може бути використаний будь-який придатний полімерний матеріал, здатний до зворотних деформацій. Наприклад, як сітчастий еластомер, в даній корисні моделі, можуть бути використані різноманітні каучуки, такі як натуральний каучук, бутадієнові каучуки, поліізопрен, хлоропренові каучуки тощо. В нашому випадку, перевага надається сітчастому еластомеру на основі неопрену, що знайшов широке застосування в медицині, завдяки своїм унікальним властивостям. В нашому випадку, його застосування обумовлено його водонепроникністю та виключеною міцністю та еластичністю, що дозволяє використання виготовлених з нього виробів у воді, без втрати ними споживчих властивостей. Загальна товщина еластомерного шару, що складається з двох шарів, розділених шаром мікрофібри, може коливатись від 2 до 6 мм, в залежності від того для яких цілей буде використовуватись виготовлене з нього полотно. Зовнішні шари багатошарового полотна виготовляють з будь-якого синтетичного тканого матеріалу трикотажної в'язки, що складається з поліестеру, акрилу, поліаміду, наприклад, нейлону, поліуретану, наприклад, лайкри тощо. Цей синтетичний тканий матеріал надає міцності на розрив багатошаровому полотну, є біосумісним і разом з тим не зазнає незворотних деформацій з часом, тобто забезпечує збереження форми і розміру полотна при тривалому застосуванні. Особлива перевага в цій корисній моделі надається лайкрі та нейлону. Як мікрофібра використовуються ткані матеріали, виготовлені з поліефірних або поліамідних волокон. Завдяки комбінації двох шарів сітчастого еластомеру, такого як неопрен, розділених шаром мікрофібри та покритих з обох боків синтетичним тканим матеріалом трикотажної в'язки, таким як лайка або нейлон, вдалося одержати багатошарове полотно, що має унікальні підтримуючі властивості, добре розтягується, не зазнає незворотних деформацій з часом, має виключну міцність на розрив і може використовуватись не тільки на суші, а і у воді. Запропоноване багатошарове полотно одержують звичайним чином шляхом ламінування шарів синтетичної тканини на шари сітчастого еластомеру, розділеного шаром мікрофібри при нагріванні. Шари синтетичної тканини та еластомеру при нагріванні зазнають взаємної адгезії поверхневих шарів, утворюючи міцне з'єднання, за рахунок утворення міцних хімічних зв'язків на молекулярному рівні. Таке ламінування виключає використання додаткових адгезивних засобів (клеїв), що покращує біосумісність одержаного полотна, та виключає розчинення адгезивів у воді з наступним розшаруванням полотна. Товщина одержуваного багатошарового полотна може коливатись від 3 до 8 мм, в залежності від якості використовуваних матеріалів та можливого застосування багатошарового полотна. Далі приведені фізико-технічні характеристики запропонованого багатошарового полотна: 1. Міцність на розтяг % (методом хвату): Повздовжній 750-800 Поперечний 550-600 2. Розтяг % (методом хвату): Повздовжній 280-290 Поперечний 250-270 3. Тепловіддача % (метод постійної температури): 55-65 4. Степінь стиснення %: 12-14 5. Гідрофобність (Тест розпиленням): Решітка (стіка): #1 6. Стійкість кольору: Решітка (стіка): #4-5 2 7. Густина (г\см ): 0,18-2,0 8. Твердість (Тип С): 10-12 градусів (ступінь) 9. Стискання (усадка, усушування) (72 °C 24 години): 3,0-4,0 Запропоноване полотно може використовуватись для виготовлення гомілково-ступеневих пов'язок, пов'язок на колінний і ліктьовий суглоби, поясів, корсетів, тягових елементів для різноманітних ортопедичних виробів тощо. Запропонована конструкція полотна забезпечує йому відмінну гнучкість та споживчі якості, як то щільне прилягання до тіла, гарне розтягування, виняткову міцність тощо. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Багатошарове полотно для виготовлення ортопедичних виробів, здатне до зворотних деформацій, шари якого жорстко скріплені між собою, де зовнішні шари полотна виконані з еластичного текстильного матеріалу, а внутрішній шар виконаний із сітчастого еластомеру, яке 2 UA 96354 U 5 відрізняється тим, що сітчастий еластомер складається з двох шарів, розділених шаром мікрофібри і як еластичний текстильний матеріал полотно містить синтетичний тканий матеріал трикотажної в'язки. 2. Багатошарове полотно за пунктом 1, яке відрізняється тим, що як синтетичний тканий матеріал трикотажної в'язки полотно містить лайкру або нейлон. 3. Багатошарове полотно за пунктом 1, яке відрізняється тим, що як сітчастий еластомер полотно містить неопрен. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
