Спосіб формування охоронного простору загазованого електрифікованого приміщення

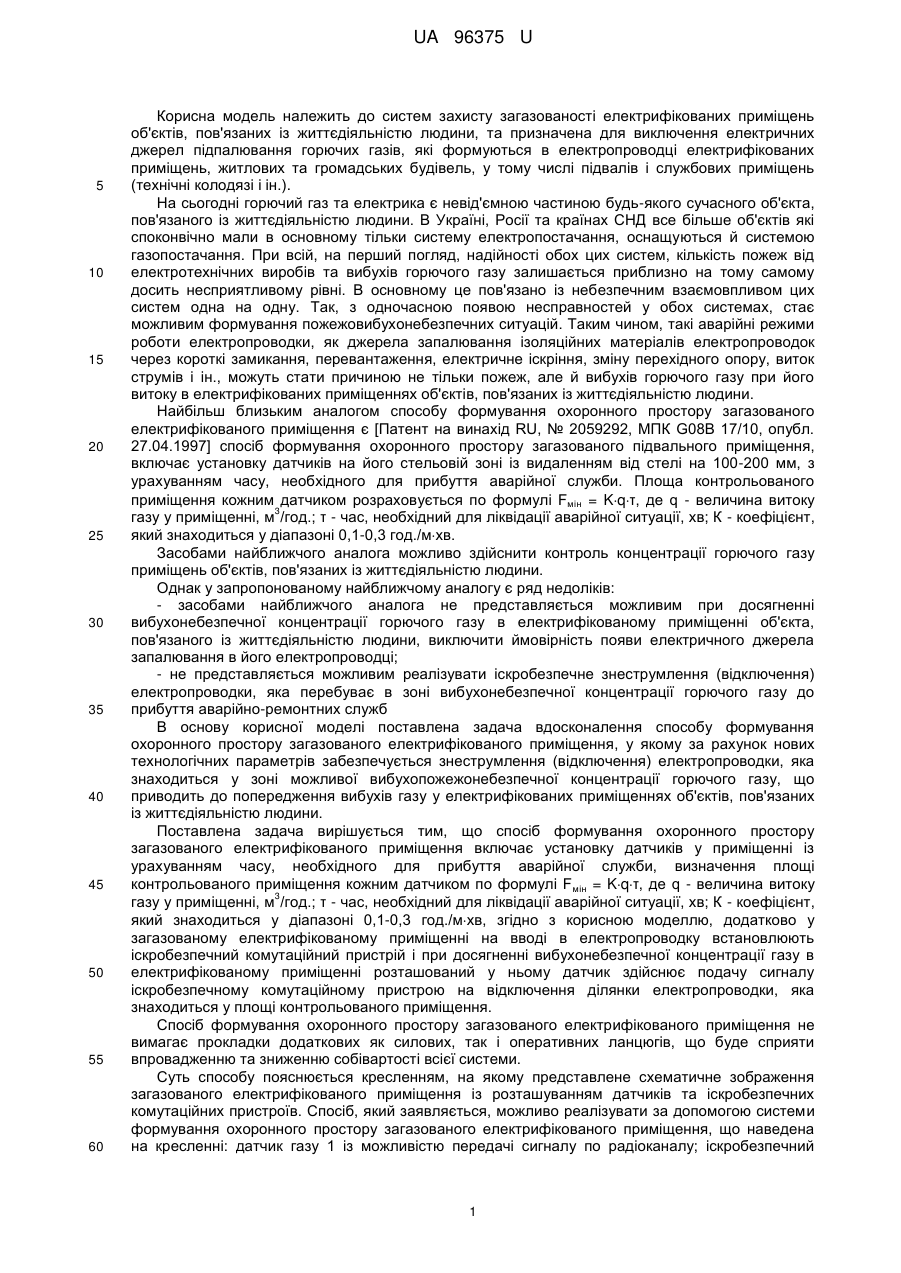

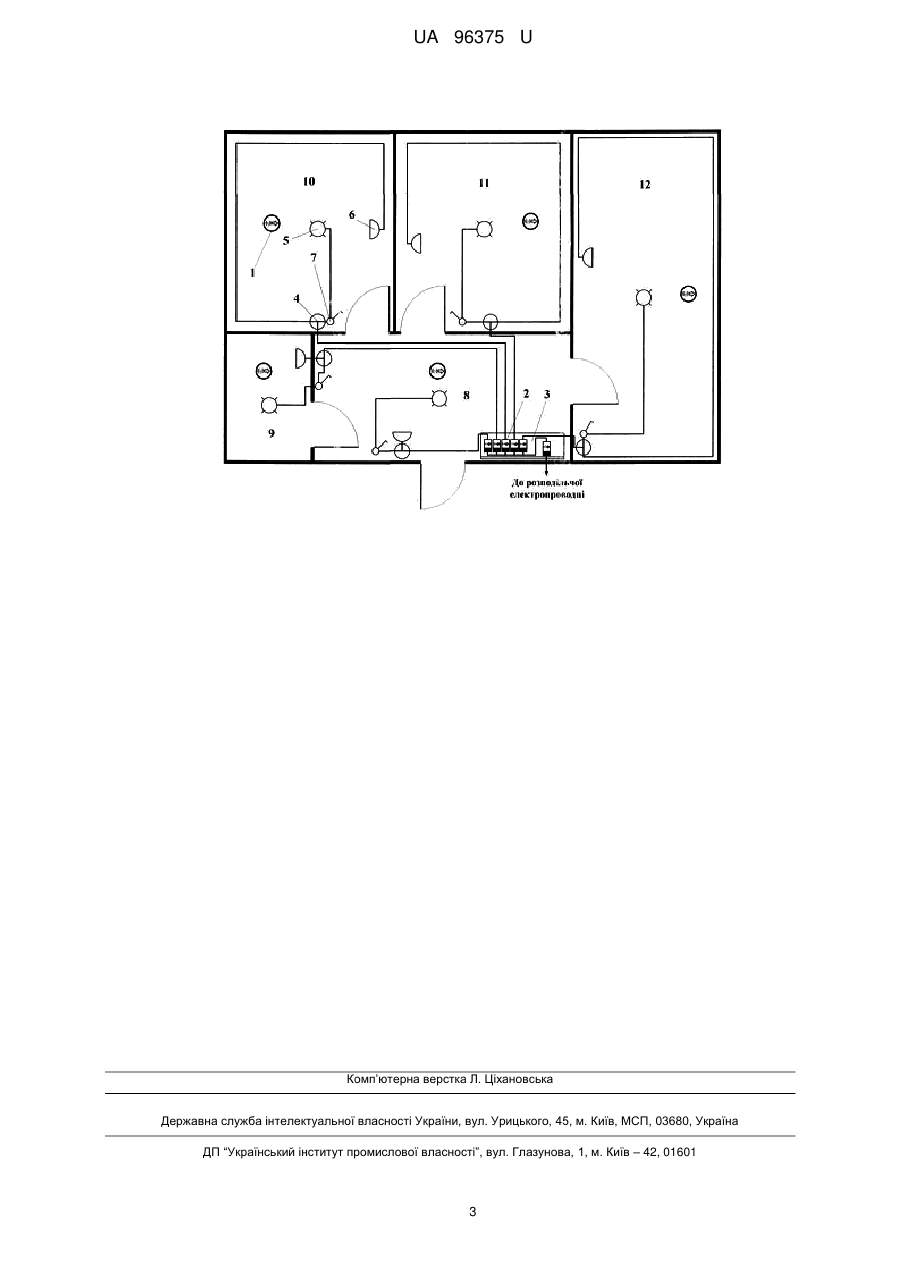

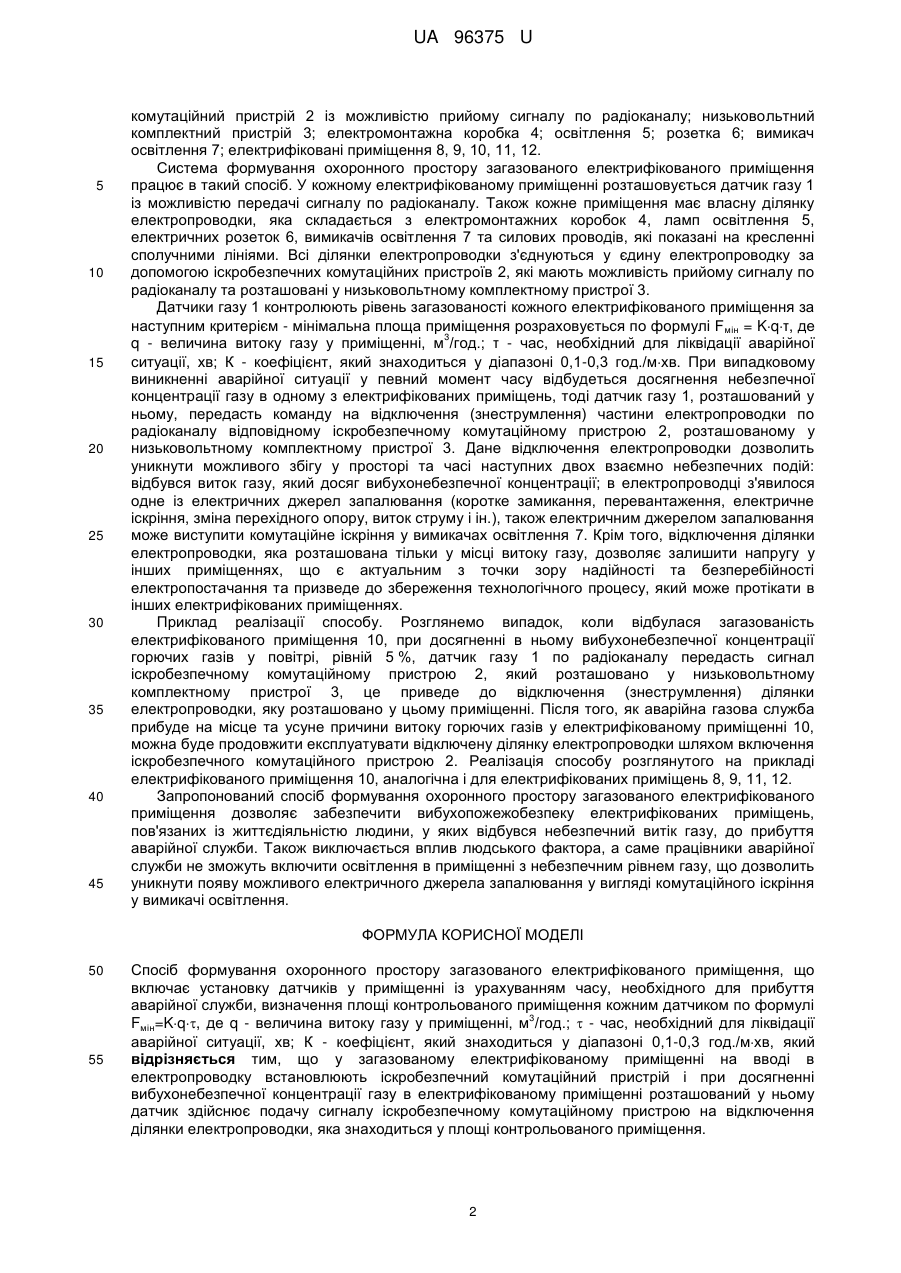

Реферат: Спосіб формування охоронного простору загазованого електрифікованого приміщення включає установку датчиків у приміщенні із урахуванням часу, необхідного для прибуття аварійної служби. Визначають площу контрольованого приміщення кожним датчиком. У загазованому електрифікованому приміщенні на вводі в електропроводку встановлюють іскробезпечний комутаційний пристрій. При досягненні вибухонебезпечної концентрації газу в електрифікованому приміщенні розташований у ньому датчик здійснює подачу сигналу іскробезпечному комутаційному пристрою на відключення ділянки електропроводки, яка знаходиться у площі контрольованого приміщення. UA 96375 U (12) UA 96375 U UA 96375 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем захисту загазованості електрифікованих приміщень об'єктів, пов'язаних із життєдіяльністю людини, та призначена для виключення електричних джерел підпалювання горючих газів, які формуються в електропроводці електрифікованих приміщень, житлових та громадських будівель, у тому числі підвалів і службових приміщень (технічні колодязі і ін.). На сьогодні горючий газ та електрика є невід'ємною частиною будь-якого сучасного об'єкта, пов'язаного із життєдіяльністю людини. В Україні, Росії та країнах СНД все більше об'єктів які споконвічно мали в основному тільки систему електропостачання, оснащуються й системою газопостачання. При всій, на перший погляд, надійності обох цих систем, кількість пожеж від електротехнічних виробів та вибухів горючого газу залишається приблизно на тому самому досить несприятливому рівні. В основному це пов'язано із небезпечним взаємовпливом цих систем одна на одну. Так, з одночасною появою несправностей у обох системах, стає можливим формування пожежовибухонебезпечних ситуацій. Таким чином, такі аварійні режими роботи електропроводки, як джерела запалювання ізоляційних матеріалів електропроводок через короткі замикання, перевантаження, електричне іскріння, зміну перехідного опору, виток струмів і ін., можуть стати причиною не тільки пожеж, але й вибухів горючого газу при його витоку в електрифікованих приміщеннях об'єктів, пов'язаних із життєдіяльністю людини. Найбільш близьким аналогом способу формування охоронного простору загазованого електрифікованого приміщення є [Патент на винахід RU, № 2059292, МПК G08B 17/10, опубл. 27.04.1997] спосіб формування охоронного простору загазованого підвального приміщення, включає установку датчиків на його стельовій зоні із видаленням від стелі на 100-200 мм, з урахуванням часу, необхідного для прибуття аварійної служби. Площа контрольованого приміщення кожним датчиком розраховується по формулі Fмін = Kqτ, де q - величина витоку 3 газу у приміщенні, м /год.; τ - час, необхідний для ліквідації аварійної ситуації, хв; К - коефіцієнт, який знаходиться у діапазоні 0,1-0,3 год./мхв. Засобами найближчого аналога можливо здійснити контроль концентрації горючого газу приміщень об'єктів, пов'язаних із життєдіяльністю людини. Однак у запропонованому найближчому аналогу є ряд недоліків: - засобами найближчого аналога не представляється можливим при досягненні вибухонебезпечної концентрації горючого газу в електрифікованому приміщенні об'єкта, пов'язаного із життєдіяльністю людини, виключити ймовірність появи електричного джерела запалювання в його електропроводці; - не представляється можливим реалізувати іскробезпечне знеструмлення (відключення) електропроводки, яка перебуває в зоні вибухонебезпечної концентрації горючого газу до прибуття аварійно-ремонтних служб В основу корисної моделі поставлена задача вдосконалення способу формування охоронного простору загазованого електрифікованого приміщення, у якому за рахунок нових технологічних параметрів забезпечується знеструмлення (відключення) електропроводки, яка знаходиться у зоні можливої вибухопожежонебезпечної концентрації горючого газу, що приводить до попередження вибухів газу у електрифікованих приміщеннях об'єктів, пов'язаних із життєдіяльністю людини. Поставлена задача вирішується тим, що спосіб формування охоронного простору загазованого електрифікованого приміщення включає установку датчиків у приміщенні із урахуванням часу, необхідного для прибуття аварійної служби, визначення площі контрольованого приміщення кожним датчиком по формулі F мін = Kqτ, де q - величина витоку 3 газу у приміщенні, м /год.; τ - час, необхідний для ліквідації аварійної ситуації, хв; К - коефіцієнт, який знаходиться у діапазоні 0,1-0,3 год./мхв, згідно з корисною моделлю, додатково у загазованому електрифікованому приміщенні на вводі в електропроводку встановлюють іскробезпечний комутаційний пристрій і при досягненні вибухонебезпечної концентрації газу в електрифікованому приміщенні розташований у ньому датчик здійснює подачу сигналу іскробезпечному комутаційному пристрою на відключення ділянки електропроводки, яка знаходиться у площі контрольованого приміщення. Спосіб формування охоронного простору загазованого електрифікованого приміщення не вимагає прокладки додаткових як силових, так і оперативних ланцюгів, що буде сприяти впровадженню та зниженню собівартості всієї системи. Суть способу пояснюється кресленням, на якому представлене схематичне зображення загазованого електрифікованого приміщення із розташуванням датчиків та іскробезпечних комутаційних пристроїв. Спосіб, який заявляється, можливо реалізувати за допомогою системи формування охоронного простору загазованого електрифікованого приміщення, що наведена на кресленні: датчик газу 1 із можливістю передачі сигналу по радіоканалу; іскробезпечний 1 UA 96375 U 5 10 15 20 25 30 35 40 45 комутаційний пристрій 2 із можливістю прийому сигналу по радіоканалу; низьковольтний комплектний пристрій 3; електромонтажна коробка 4; освітлення 5; розетка 6; вимикач освітлення 7; електрифіковані приміщення 8, 9, 10, 11, 12. Система формування охоронного простору загазованого електрифікованого приміщення працює в такий спосіб. У кожному електрифікованому приміщенні розташовується датчик газу 1 із можливістю передачі сигналу по радіоканалу. Також кожне приміщення має власну ділянку електропроводки, яка складається з електромонтажних коробок 4, ламп освітлення 5, електричних розеток 6, вимикачів освітлення 7 та силових проводів, які показані на кресленні сполучними лініями. Всі ділянки електропроводки з'єднуються у єдину електропроводку за допомогою іскробезпечних комутаційних пристроїв 2, які мають можливість прийому сигналу по радіоканалу та розташовані у низьковольтному комплектному пристрої 3. Датчики газу 1 контролюють рівень загазованості кожного електрифікованого приміщення за наступним критерієм - мінімальна площа приміщення розраховується по формулі F мін = Kqτ, де 3 q - величина витоку газу у приміщенні, м /год.; τ - час, необхідний для ліквідації аварійної ситуації, хв; К - коефіцієнт, який знаходиться у діапазоні 0,1-0,3 год./мхв. При випадковому виникненні аварійної ситуації у певний момент часу відбудеться досягнення небезпечної концентрації газу в одному з електрифікованих приміщень, тоді датчик газу 1, розташований у ньому, передасть команду на відключення (знеструмлення) частини електропроводки по радіоканалу відповідному іскробезпечному комутаційному пристрою 2, розташованому у низьковольтному комплектному пристрої 3. Дане відключення електропроводки дозволить уникнути можливого збігу у просторі та часі наступних двох взаємно небезпечних подій: відбувся виток газу, який досяг вибухонебезпечної концентрації; в електропроводці з'явилося одне із електричних джерел запалювання (коротке замикання, перевантаження, електричне іскріння, зміна перехідного опору, виток струму і ін.), також електричним джерелом запалювання може виступити комутаційне іскріння у вимикачах освітлення 7. Крім того, відключення ділянки електропроводки, яка розташована тільки у місці витоку газу, дозволяє залишити напругу у інших приміщеннях, що є актуальним з точки зору надійності та безперебійності електропостачання та призведе до збереження технологічного процесу, який може протікати в інших електрифікованих приміщеннях. Приклад реалізації способу. Розглянемо випадок, коли відбулася загазованість електрифікованого приміщення 10, при досягненні в ньому вибухонебезпечної концентрації горючих газів у повітрі, рівній 5 %, датчик газу 1 по радіоканалу передасть сигнал іскробезпечному комутаційному пристрою 2, який розташовано у низьковольтному комплектному пристрої 3, це приведе до відключення (знеструмлення) ділянки електропроводки, яку розташовано у цьому приміщенні. Після того, як аварійна газова служба прибуде на місце та усуне причини витоку горючих газів у електрифікованому приміщенні 10, можна буде продовжити експлуатувати відключену ділянку електропроводки шляхом включення іскробезпечного комутаційного пристрою 2. Реалізація способу розглянутого на прикладі електрифікованого приміщення 10, аналогічна і для електрифікованих приміщень 8, 9, 11, 12. Запропонований спосіб формування охоронного простору загазованого електрифікованого приміщення дозволяє забезпечити вибухопожежобезпеку електрифікованих приміщень, пов'язаних із життєдіяльністю людини, у яких відбувся небезпечний витік газу, до прибуття аварійної служби. Також виключається вплив людського фактора, а саме працівники аварійної служби не зможуть включити освітлення в приміщенні з небезпечним рівнем газу, що дозволить уникнути появу можливого електричного джерела запалювання у вигляді комутаційного іскріння у вимикачі освітлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб формування охоронного простору загазованого електрифікованого приміщення, що включає установку датчиків у приміщенні із урахуванням часу, необхідного для прибуття аварійної служби, визначення площі контрольованого приміщення кожним датчиком по формулі 3 Fмін=Kq, де q - величина витоку газу у приміщенні, м /год.;  - час, необхідний для ліквідації аварійної ситуації, хв; К - коефіцієнт, який знаходиться у діапазоні 0,1-0,3 год./мхв, який відрізняється тим, що у загазованому електрифікованому приміщенні на вводі в електропроводку встановлюють іскробезпечний комутаційний пристрій і при досягненні вибухонебезпечної концентрації газу в електрифікованому приміщенні розташований у ньому датчик здійснює подачу сигналу іскробезпечному комутаційному пристрою на відключення ділянки електропроводки, яка знаходиться у площі контрольованого приміщення. 2 UA 96375 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
