Пристрій керування гібридним джерелом енергії електрифікованого транспортного засобу
Номер патенту: 43458
Опубліковано: 25.08.2009
Автори: Будніков Всеволод Миколайович, Сінчук Олег Миколайович
Формула / Реферат
Пристрій керування гібридним джерелом енергії електрифікованого транспортного засобу, який містить секційовану акумуляторну батарею з пристроєм керування ключами, безперервне джерело постачання (генератор з маховиком) і блок задатчика напруги (регулятор), який відрізняється тим, що пристрій має одну ланку зі ступінчастою залежністю, вхід якої з'єднаний з виходом блока задатчика напруги, а вихід - з пристроєм керування ключами - секційованою акумуляторною батареєю - і другу ланку віднімання, входи якої з'єднані з виходом задатчика напруги і першої ланки, а вихід - з пристроєм керування безперервним джерелом постачання.
Текст

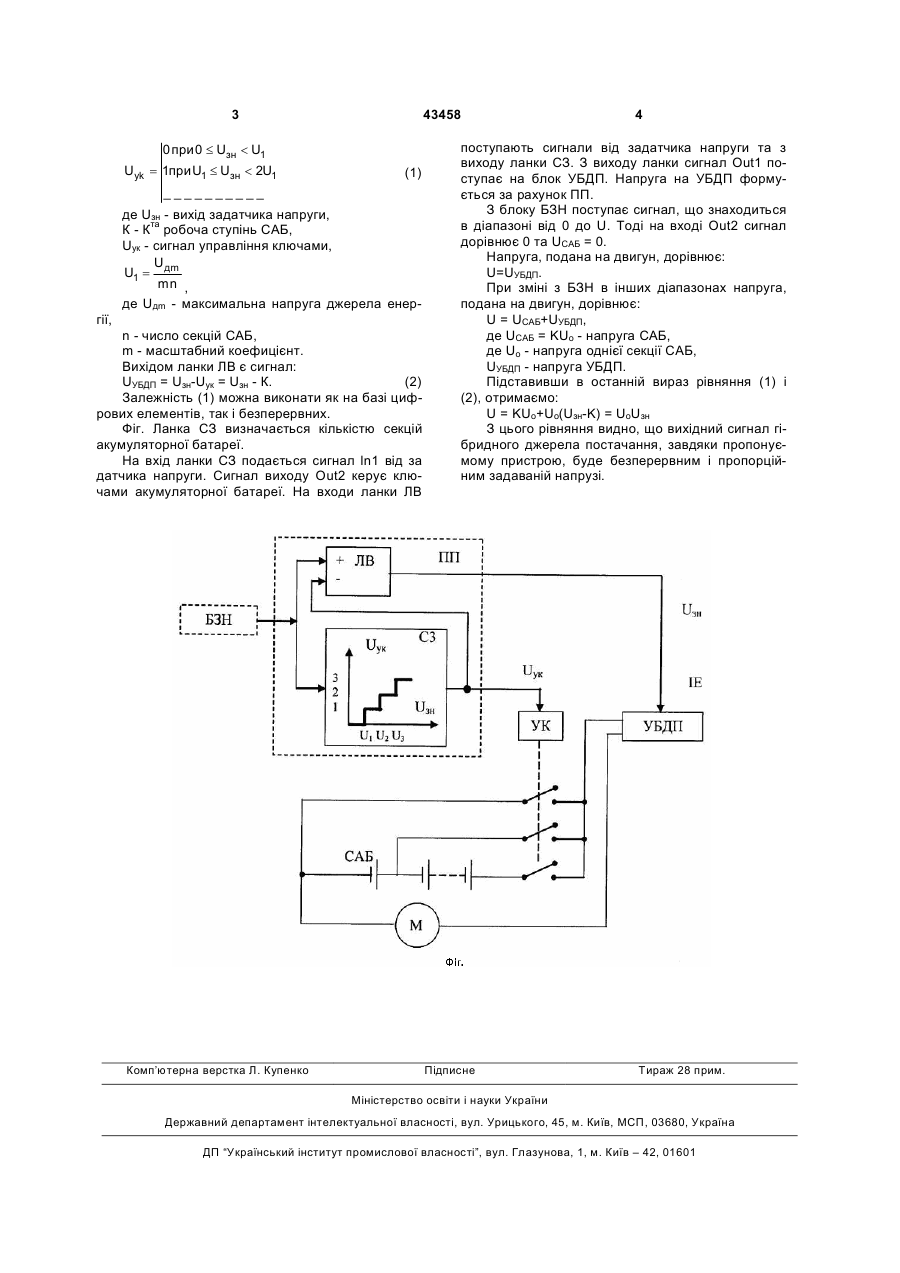

Пристрій керування гібридним джерелом енергії електрифікованого транспортного засобу, який містить секційовану акумуляторну батарею з при 3 43458 0 при 0 £ Uзн < U1 Uyk = 1при U1 £ Uзн < 2U1 (1) __________ гії, де Uзн - вихід задатчика напруги, К - Кта робоча ступінь САБ, Uyк - сигнал управління ключами, U U1 = дm mn , де Uдm - максимальна напруга джерела енер n - число секцій САБ, m - масштабний коефицієнт. Вихідом ланки ЛВ є сигнал: UУБДП = Uзн-Uyк = Uзн - К. (2) Залежність (1) можна виконати як на базі цифрових елементів, так і безперервних. Фіг. Ланка СЗ визначається кількістю секцій акумуляторної батареї. На вхід ланки СЗ подається сигнал ln1 від за датчика напруги. Сигнал виходу Out2 керує ключами акумуляторної батареї. На входи ланки ЛВ Комп’ютерна верстка Л. Купенко 4 поступають сигнали від задатчика напруги та з виходу ланки СЗ. З виходу ланки сигнал Out1 поступає на блок УБДП. Напруга на УБДП формується за рахунок ПП. З блоку БЗН поступає сигнал, що знаходиться в діапазоні від 0 до U. Тоді на вході Out2 сигнал дорівнює 0 та UСАБ = 0. Напруга, подана на двигун, дорівнює: U=UУБДП. При зміні з БЗН в інших діапазонах напруга, подана на двигун, дорівнює: U = UСАБ+UУБДП, де UСАБ = KUo - напруга САБ, де Uo - напруга однієї секції САБ, UУБДП - напруга УБДП. Підставивши в останній вираз рівняння (1) і (2), отримаємо: U = KUо+Uо(Uзн-K) = UоUзн З цього рівняння видно, що вихідний сигнал гібридного джерела постачання, завдяки пропонуємому пристрою, буде безперервним і пропорційним задаваній напрузі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of a hybrid energy source for electrified transport vehicle
Автори англійськоюBudnikov Vsevolod Mykolaiovych, Sinchuk Oleh Mykolaiovych
Назва патенту російськоюУстройство управления гибридным источником электрифицированного транспортного средства
Автори російськоюБудников Всеволод Николаевич, Синчук Олег Николаевич
МПК / Мітки
МПК: H02P 7/00
Мітки: гібридним, засобу, керування, електрифікованого, пристрій, транспортного, енергії, джерелом
