Розбірний затискач для з’єднання двох взаємно перпендикулярних труб

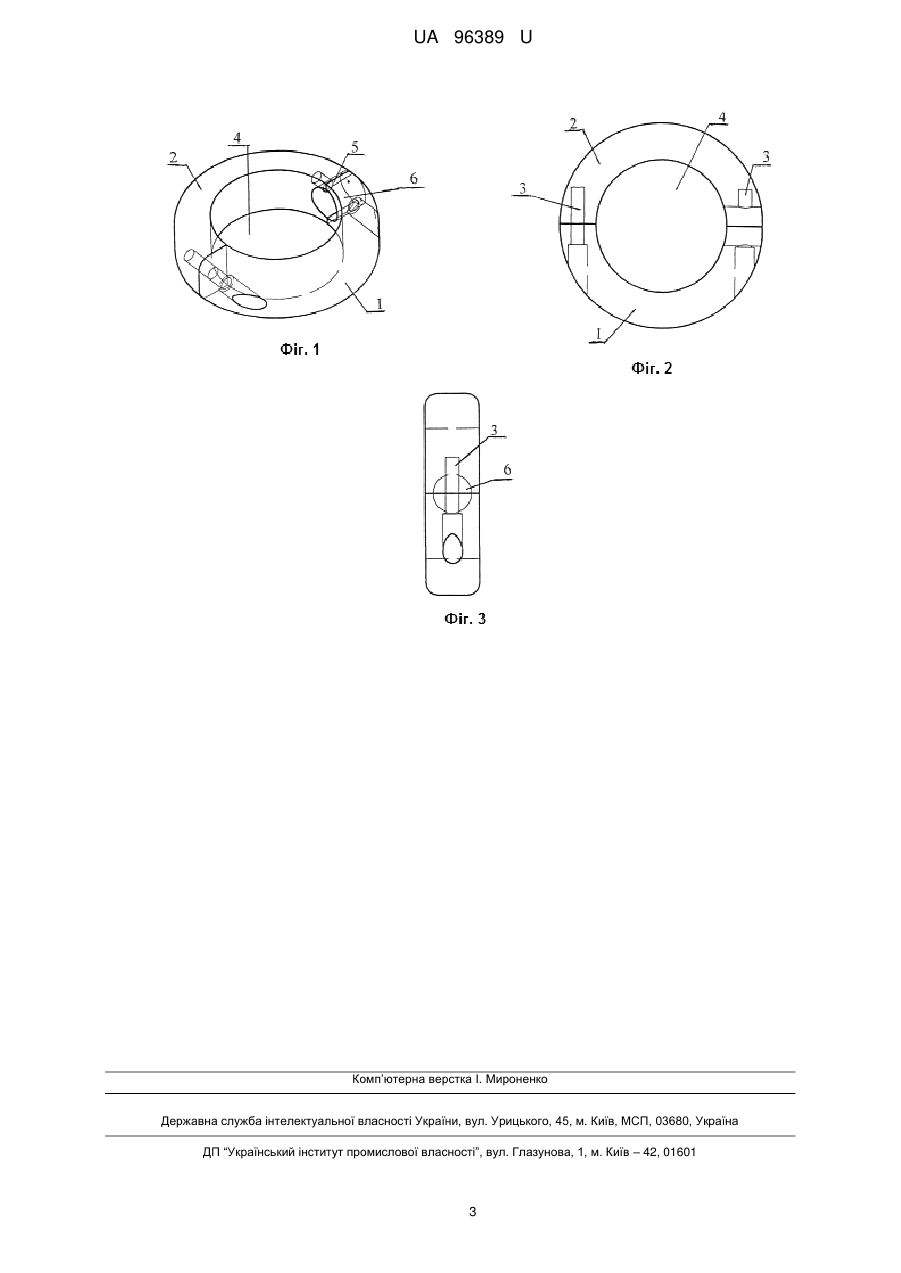

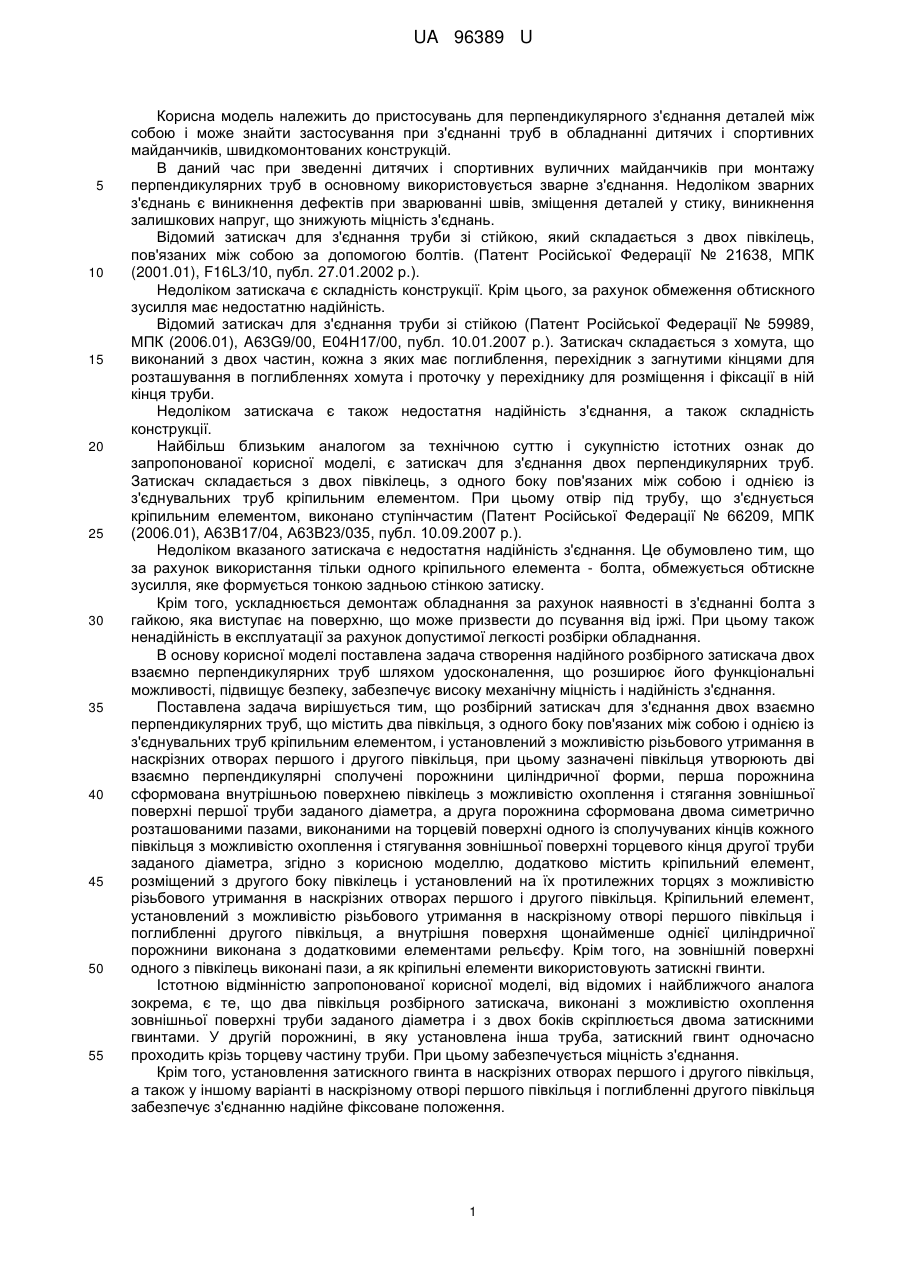

Реферат: UA 96389 U UA 96389 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристосувань для перпендикулярного з'єднання деталей між собою і може знайти застосування при з'єднанні труб в обладнанні дитячих і спортивних майданчиків, швидкомонтованих конструкцій. В даний час при зведенні дитячих і спортивних вуличних майданчиків при монтажу перпендикулярних труб в основному використовується зварне з'єднання. Недоліком зварних з'єднань є виникнення дефектів при зварюванні швів, зміщення деталей у стику, виникнення залишкових напруг, що знижують міцність з'єднань. Відомий затискач для з'єднання труби зі стійкою, який складається з двох півкілець, пов'язаних між собою за допомогою болтів. (Патент Російської Федерації № 21638, МПК (2001.01), F16L3/10, публ. 27.01.2002 р.). Недоліком затискача є складність конструкції. Крім цього, за рахунок обмеження обтискного зусилля має недостатню надійність. Відомий затискач для з'єднання труби зі стійкою (Патент Російської Федерації № 59989, МПК (2006.01), A63G9/00, Е04Н17/00, публ. 10.01.2007 р.). Затискач складається з хомута, що виконаний з двох частин, кожна з яких має поглиблення, перехідник з загнутими кінцями для розташування в поглибленнях хомута і проточку у перехіднику для розміщення і фіксації в ній кінця труби. Недоліком затискача є також недостатня надійність з'єднання, а також складність конструкції. Найбільш близьким аналогом за технічною суттю і сукупністю істотних ознак до запропонованої корисної моделі, є затискач для з'єднання двох перпендикулярних труб. Затискач складається з двох півкілець, з одного боку пов'язаних між собою і однією із з'єднувальних труб кріпильним елементом. При цьому отвір під трубу, що з'єднується кріпильним елементом, виконано ступінчастим (Патент Російської Федерації № 66209, МПК (2006.01), А63В17/04, А63В23/035, публ. 10.09.2007 р.). Недоліком вказаного затискача є недостатня надійність з'єднання. Це обумовлено тим, що за рахунок використання тільки одного кріпильного елемента - болта, обмежується обтискне зусилля, яке формується тонкою задньою стінкою затиску. Крім того, ускладнюється демонтаж обладнання за рахунок наявності в з'єднанні болта з гайкою, яка виступає на поверхню, що може призвести до псування від іржі. При цьому також ненадійність в експлуатації за рахунок допустимої легкості розбірки обладнання. В основу корисної моделі поставлена задача створення надійного розбірного затискача двох взаємно перпендикулярних труб шляхом удосконалення, що розширює його функціональні можливості, підвищує безпеку, забезпечує високу механічну міцність і надійність з'єднання. Поставлена задача вирішується тим, що розбірний затискач для з'єднання двох взаємно перпендикулярних труб, що містить два півкільця, з одного боку пов'язаних між собою і однією із з'єднувальних труб кріпильним елементом, і установлений з можливістю різьбового утримання в наскрізних отворах першого і другого півкільця, при цьому зазначені півкільця утворюють дві взаємно перпендикулярні сполучені порожнини циліндричної форми, перша порожнина сформована внутрішньою поверхнею півкілець з можливістю охоплення і стягання зовнішньої поверхні першої труби заданого діаметра, а друга порожнина сформована двома симетрично розташованими пазами, виконаними на торцевій поверхні одного із сполучуваних кінців кожного півкільця з можливістю охоплення і стягування зовнішньої поверхні торцевого кінця другої труби заданого діаметра, згідно з корисною моделлю, додатково містить кріпильний елемент, розміщений з другого боку півкілець і установлений на їх протилежних торцях з можливістю різьбового утримання в наскрізних отворах першого і другого півкільця. Кріпильний елемент, установлений з можливістю різьбового утримання в наскрізному отворі першого півкільця і поглибленні другого півкільця, а внутрішня поверхня щонайменше однієї циліндричної порожнини виконана з додатковими елементами рельєфу. Крім того, на зовнішній поверхні одного з півкілець виконані пази, а як кріпильні елементи використовують затискні гвинти. Істотною відмінністю запропонованої корисної моделі, від відомих і найближчого аналога зокрема, є те, що два півкільця розбірного затискача, виконані з можливістю охоплення зовнішньої поверхні труби заданого діаметра і з двох боків скріплюється двома затискними гвинтами. У другій порожнині, в яку установлена інша труба, затискний гвинт одночасно проходить крізь торцеву частину труби. При цьому забезпечується міцність з'єднання. Крім того, установлення затискного гвинта в наскрізних отворах першого і другого півкільця, а також у іншому варіанті в наскрізному отворі першого півкільця і поглибленні другого півкільця забезпечує з'єднанню надійне фіксоване положення. 1 UA 96389 U 5 10 15 20 25 30 Виконання внутрішньої поверхні щонайменше однієї циліндричної порожнини з додатковими елементами рельєфу підвищує зчеплення поверхні затискача з зовнішньою поверхнею труби, збільшує механічну міцність з'єднання. Виконання на зовнішній поверхні одного з півкілець пазів забезпечує високу міцність з'єднання за рахунок занурення головок затискних гвинтів. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вигляд; фіг. 2 - вигляд зверху; фіг. 3 - вигляд збоку. Розбірний затискач для з'єднання двох взаємно перпендикулярних труб містить півкільце 1 і півкільце 2, які пов'язані між собою за допомогою двох затискних гвинтів 3. Гвинти 3 установлені на протилежних торцях півкілець 1 і 2 з можливістю їх різьбового утримання в наскрізних отворах півкілець. Після з'єднання двох півкілець 1 і 2 внутрішня поверхня півкільця 1 утворює з внутрішньою поверхнею 2 півкільця 2 порожнину 4 циліндричної форми, яка забезпечує утримання зовнішньої поверхні труби. На одному з торців півкілець 1 і 2 виконані пази 5 напівкруглої форми. При з'єднанні півкілець 1 і 2 їх торцеві кінці з пазами 5 утворюють другу порожнину 6 циліндричної форми, яка сполучається з першою порожниною 4. При цьому вісь порожнини 6 перпендикулярна осі порожнини 4. Друга порожнина 6 виконана з можливістю проходження крізь неї одного з затискних гвинтів 3. При цьому затискний гвинт 3 одночасно проходить крізь торцеву частину другої труби. З'єднання розбірного затискача відбувається наступним чином. Приєднують обидві частини півкілець 1 і 2 один до одного і стягують їх за допомогою затискних гвинтів 3 до упора. При цьому два півкільця розбірного затискача охоплюють зовнішню поверхню труби заданого діаметра. У порожнині, в яку установлена інша труба затискний гвинт 3 одночасно проходить крізь торцеву частину цієї труби. Таким чином, запропонована корисна модель дає можливість створити спрощену і надійну конструкцію розбірного затискача двох взаємно перпендикулярних труб, що розширює його функціонального можливості, підвищує безпеку, забезпечує високу механічну міцність і надійність з'єднання. За запропонованою корисною моделлю розроблені робочі креслення, виготовлено дослідний зразок, проведені стендові дослідження, які підтвердили функціональність, надійність, довговічність, зручність обслуговування, а також можливість постановки виробу в серійне виробництво. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Розбірний затискач для з'єднання двох взаємно перпендикулярних труб, що містить два півкільця, з одного боку пов'язаних між собою і однією із з'єднувальних труб кріпильним елементом, і установлений з можливістю різьбового утримання в наскрізних отворах першого і другого півкільця, при цьому зазначені півкільця утворюють дві взаємно перпендикулярні сполучені порожнини циліндричної форми, перша порожнина сформована внутрішньою поверхнею півкілець з можливістю охоплення і стягування зовнішньої поверхні першої труби заданого діаметра, а друга порожнина сформована двома симетрично розташованими пазами, виконаними на торцевій поверхні одного із сполучуваних кінців кожного півкільця з можливістю охоплення і стягування зовнішньої поверхні торцевого кінця другої труби заданого діаметра, який відрізняється тим, що додатково містить кріпильний елемент, розміщений з другого боку півкілець і установлений на їх протилежних торцях з можливістю різьбового утримання в наскрізних отворах першого і другого півкільця. 2. Розбірний затискач за п. 1, який відрізняється тим, що кріпильний елемент, установлений з можливістю різьбового утримання в наскрізному отворі першого півкільця і поглибленні другого півкільця. 3. Розбірний затискач за п. 1, який відрізняється тим, що внутрішня поверхня щонайменше однієї циліндричної порожнини виконана з додатковими елементами рельєфу. 4. Розбірний затискач за п. 1, який відрізняється тим, що на зовнішній поверхні одного з півкілець виконані пази. 5. Розбірний затискач за п. 1, який відрізняється тим, що як кріпильні елементи використовують затискні гвинти. 2 UA 96389 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
