Спосіб розробки рудних родовищ системами з обваленням руди і вміщаючих порід

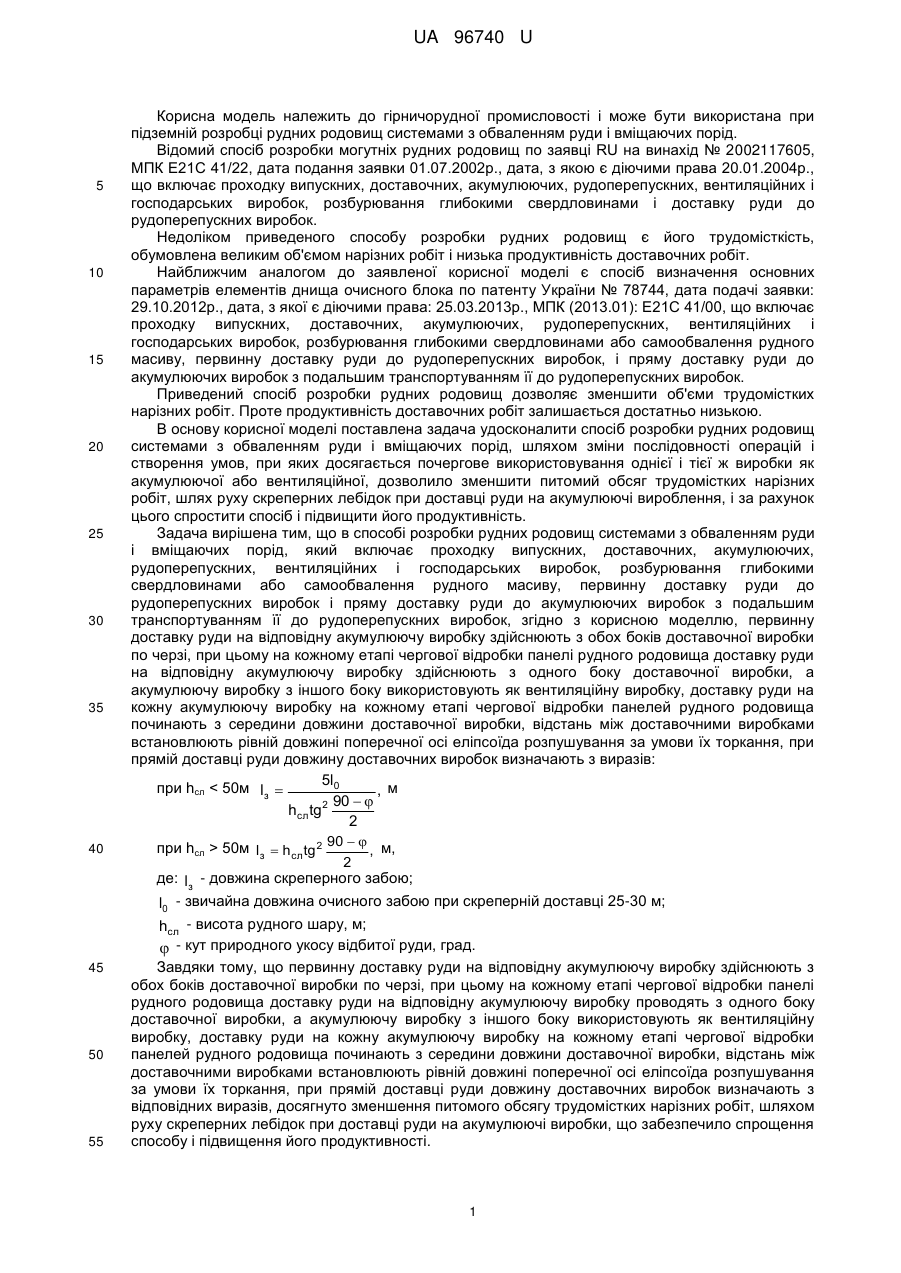

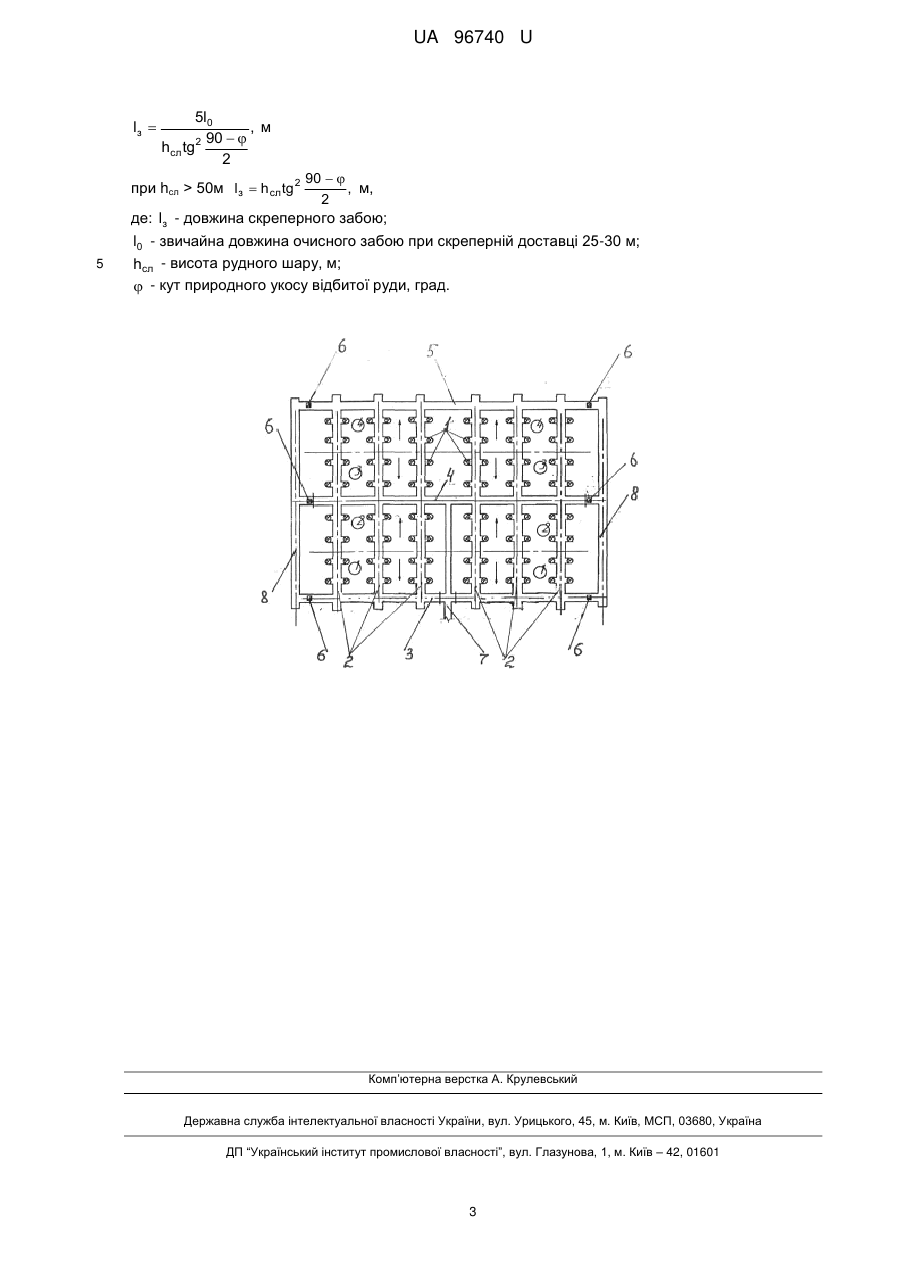

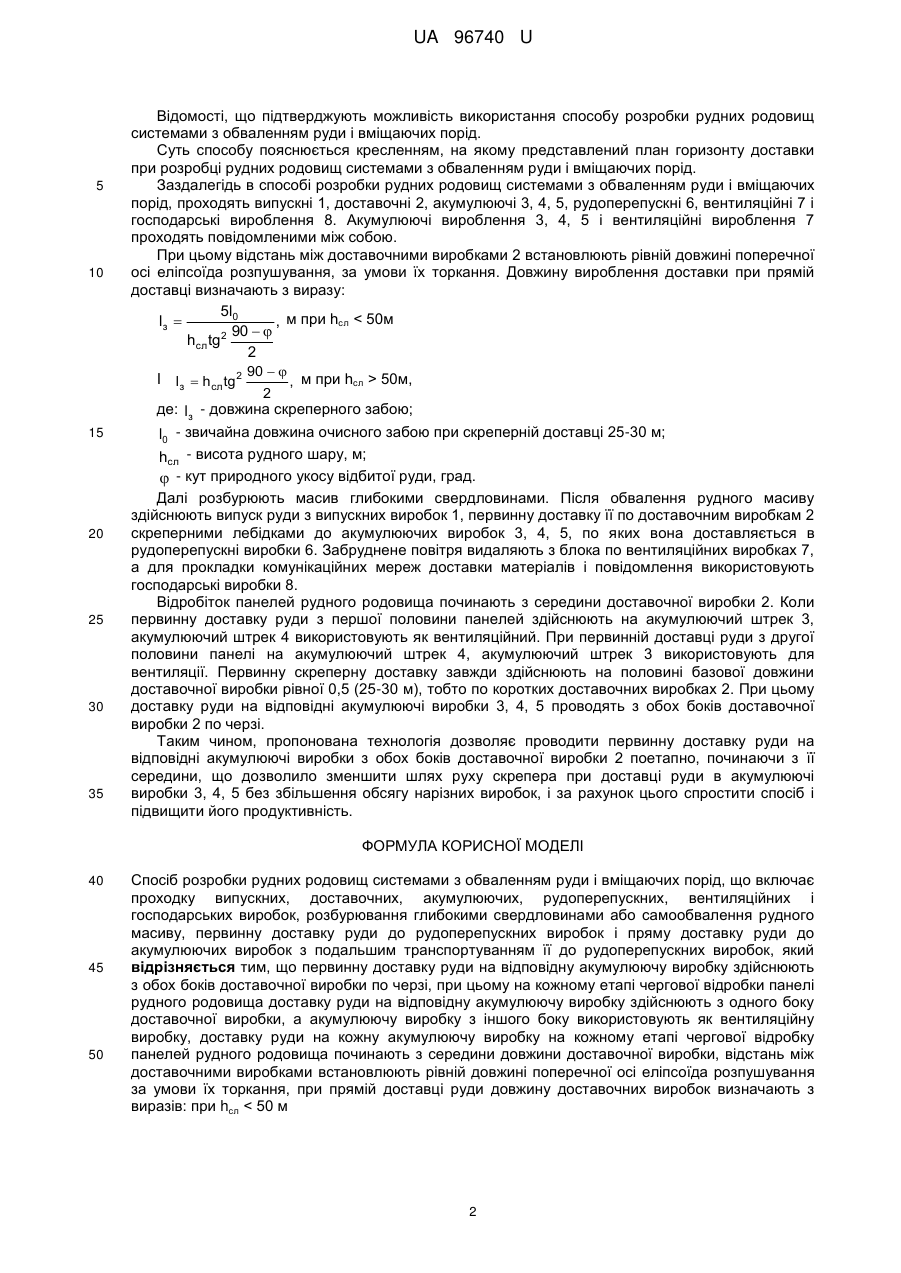

Реферат: Спосіб розробки рудних родовищ системами з обваленням руди і вміщаючих порід включає проходку випускних, доставочних, акумулюючих, рудоперепускних, вентиляційних і господарських виробок, розбурювання глибокими свердловинами або самообвалення рудного масиву, первинну доставку руди до рудоперепускних виробок і пряму доставку руди до акумулюючих виробок з подальшим транспортуванням її до рудоперепускних виробок. Первинну доставку руди на відповідну акумулюючу виробку здійснюють з обох боків доставочної виробки по черзі, при цьому на кожному етапі чергової відробки панелі рудного родовища доставку руди на відповідну акумулюючу виробку здійснюють з одного боку доставочної виробки, а акумулюючу виробку з іншого боку використовують як вентиляційну виробку, доставку руди на кожну акумулюючу виробку на кожному етапі чергової відробку панелей рудного родовища починають з середини довжини доставочної виробки, відстань між доставочними виробками встановлюють рівній довжині поперечної осі еліпсоїда розпушування за умови їх торкання. UA 96740 U (12) UA 96740 U UA 96740 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничорудної промисловості і може бути використана при підземній розробці рудних родовищ системами з обваленням руди і вміщаючих порід. Відомий спосіб розробки могутніх рудних родовищ по заявці RU на винахід № 2002117605, МПК Е21С 41/22, дата подання заявки 01.07.2002р., дата, з якою є діючими права 20.01.2004р., що включає проходку випускних, доставочних, акумулюючих, рудоперепускних, вентиляційних і господарських виробок, розбурювання глибокими свердловинами і доставку руди до рудоперепускних виробок. Недоліком приведеного способу розробки рудних родовищ є його трудомісткість, обумовлена великим об'ємом нарізних робіт і низька продуктивність доставочних робіт. Найближчим аналогом до заявленої корисної моделі є спосіб визначення основних параметрів елементів днища очисного блока по патенту України № 78744, дата подачі заявки: 29.10.2012р., дата, з якої є діючими права: 25.03.2013р., МПК (2013.01): Е21С 41/00, що включає проходку випускних, доставочних, акумулюючих, рудоперепускних, вентиляційних і господарських виробок, розбурювання глибокими свердловинами або самообвалення рудного масиву, первинну доставку руди до рудоперепускних виробок, і пряму доставку руди до акумулюючих виробок з подальшим транспортуванням її до рудоперепускних виробок. Приведений спосіб розробки рудних родовищ дозволяє зменшити об'єми трудомістких нарізних робіт. Проте продуктивність доставочних робіт залишається достатньо низькою. В основу корисної моделі поставлена задача удосконалити спосіб розробки рудних родовищ системами з обваленням руди і вміщаючих порід, шляхом зміни послідовності операцій і створення умов, при яких досягається почергове використовування однієї і тієї ж виробки як акумулюючої або вентиляційної, дозволило зменшити питомий обсяг трудомістких нарізних робіт, шлях руху скреперних лебідок при доставці руди на акумулюючі вироблення, і за рахунок цього спростити спосіб і підвищити його продуктивність. Задача вирішена тим, що в способі розробки рудних родовищ системами з обваленням руди і вміщаючих порід, який включає проходку випускних, доставочних, акумулюючих, рудоперепускних, вентиляційних і господарських виробок, розбурювання глибокими свердловинами або самообвалення рудного масиву, первинну доставку руди до рудоперепускних виробок і пряму доставку руди до акумулюючих виробок з подальшим транспортуванням її до рудоперепускних виробок, згідно з корисною моделлю, первинну доставку руди на відповідну акумулюючу виробку здійснюють з обох боків доставочної виробки по черзі, при цьому на кожному етапі чергової відробки панелі рудного родовища доставку руди на відповідну акумулюючу виробку здійснюють з одного боку доставочної виробки, а акумулюючу виробку з іншого боку використовують як вентиляційну виробку, доставку руди на кожну акумулюючу виробку на кожному етапі чергової відробки панелей рудного родовища починають з середини довжини доставочної виробки, відстань між доставочними виробками встановлюють рівній довжині поперечної осі еліпсоїда розпушування за умови їх торкання, при прямій доставці руди довжину доставочних виробок визначають з виразів: 5l0 при hсл 50м lз  hсл tg 2 , м, 2 де: lз - довжина скреперного забою; l0 - звичайна довжина очисного забою при скреперній доставці 25-30 м; hсл - висота рудного шару, м;  - кут природного укосу відбитої руди, град. Завдяки тому, що первинну доставку руди на відповідну акумулюючу виробку здійснюють з обох боків доставочної виробки по черзі, при цьому на кожному етапі чергової відробки панелі рудного родовища доставку руди на відповідну акумулюючу виробку проводять з одного боку доставочної виробки, а акумулюючу виробку з іншого боку використовують як вентиляційну виробку, доставку руди на кожну акумулюючу виробку на кожному етапі чергової відробки панелей рудного родовища починають з середини довжини доставочної виробки, відстань між доставочними виробками встановлюють рівній довжині поперечної осі еліпсоїда розпушування за умови їх торкання, при прямій доставці руди довжину доставочних виробок визначають з відповідних виразів, досягнуто зменшення питомого обсягу трудомістких нарізних робіт, шляхом руху скреперних лебідок при доставці руди на акумулюючі виробки, що забезпечило спрощення способу і підвищення його продуктивності. 1 UA 96740 U 5 10 15 20 25 30 35 Відомості, що підтверджують можливість використання способу розробки рудних родовищ системами з обваленням руди і вміщаючих порід. Суть способу пояснюється кресленням, на якому представлений план горизонту доставки при розробці рудних родовищ системами з обваленням руди і вміщаючих порід. Заздалегідь в способі розробки рудних родовищ системами з обваленням руди і вміщаючих порід, проходять випускні 1, доставочні 2, акумулюючі 3, 4, 5, рудоперепускні 6, вентиляційні 7 і господарські вироблення 8. Акумулюючі вироблення 3, 4, 5 і вентиляційні вироблення 7 проходять повідомленими між собою. При цьому відстань між доставочними виробками 2 встановлюють рівній довжині поперечної осі еліпсоїда розпушування, за умови їх торкання. Довжину вироблення доставки при прямій доставці визначають з виразу: 5l0 lз  , м при hсл 50м, I lз  hсл tg , сл 2 де: lз - довжина скреперного забою; l0 - звичайна довжина очисного забою при скреперній доставці 25-30 м; hсл - висота рудного шару, м;  - кут природного укосу відбитої руди, град. Далі розбурюють масив глибокими свердловинами. Після обвалення рудного масиву здійснюють випуск руди з випускних виробок 1, первинну доставку її по доставочним виробкам 2 скреперними лебідками до акумулюючих виробок 3, 4, 5, по яких вона доставляється в рудоперепускні виробки 6. Забруднене повітря видаляють з блока по вентиляційних виробках 7, а для прокладки комунікаційних мереж доставки матеріалів і повідомлення використовують господарські виробки 8. Відробіток панелей рудного родовища починають з середини доставочної виробки 2. Коли первинну доставку руди з першої половини панелей здійснюють на акумулюючий штрек 3, акумулюючий штрек 4 використовують як вентиляційний. При первинній доставці руди з другої половини панелі на акумулюючий штрек 4, акумулюючий штрек 3 використовують для вентиляції. Первинну скреперну доставку завжди здійснюють на половині базової довжини доставочної виробки рівної 0,5 (25-30 м), тобто по коротких доставочних виробках 2. При цьому доставку руди на відповідні акумулюючі виробки 3, 4, 5 проводять з обох боків доставочної виробки 2 по черзі. Таким чином, пропонована технологія дозволяє проводити первинну доставку руди на відповідні акумулюючі виробки з обох боків доставочної виробки 2 поетапно, починаючи з її середини, що дозволило зменшити шлях руху скрепера при доставці руди в акумулюючі виробки 3, 4, 5 без збільшення обсягу нарізних виробок, і за рахунок цього спростити спосіб і підвищити його продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Спосіб розробки рудних родовищ системами з обваленням руди і вміщаючих порід, що включає проходку випускних, доставочних, акумулюючих, рудоперепускних, вентиляційних і господарських виробок, розбурювання глибокими свердловинами або самообвалення рудного масиву, первинну доставку руди до рудоперепускних виробок і пряму доставку руди до акумулюючих виробок з подальшим транспортуванням її до рудоперепускних виробок, який відрізняється тим, що первинну доставку руди на відповідну акумулюючу виробку здійснюють з обох боків доставочної виробки по черзі, при цьому на кожному етапі чергової відробки панелі рудного родовища доставку руди на відповідну акумулюючу виробку здійснюють з одного боку доставочної виробки, а акумулюючу виробку з іншого боку використовують як вентиляційну виробку, доставку руди на кожну акумулюючу виробку на кожному етапі чергової відробку панелей рудного родовища починають з середини довжини доставочної виробки, відстань між доставочними виробками встановлюють рівній довжині поперечної осі еліпсоїда розпушування за умови їх торкання, при прямій доставці руди довжину доставочних виробок визначають з виразів: при hсл 50м lз  hсл tg 2 5 l0 - звичайна довжина очисного забою при скреперній доставці 25-30 м; hсл - висота рудного шару, м;  - кут природного укосу відбитої руди, град. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
