Аератор

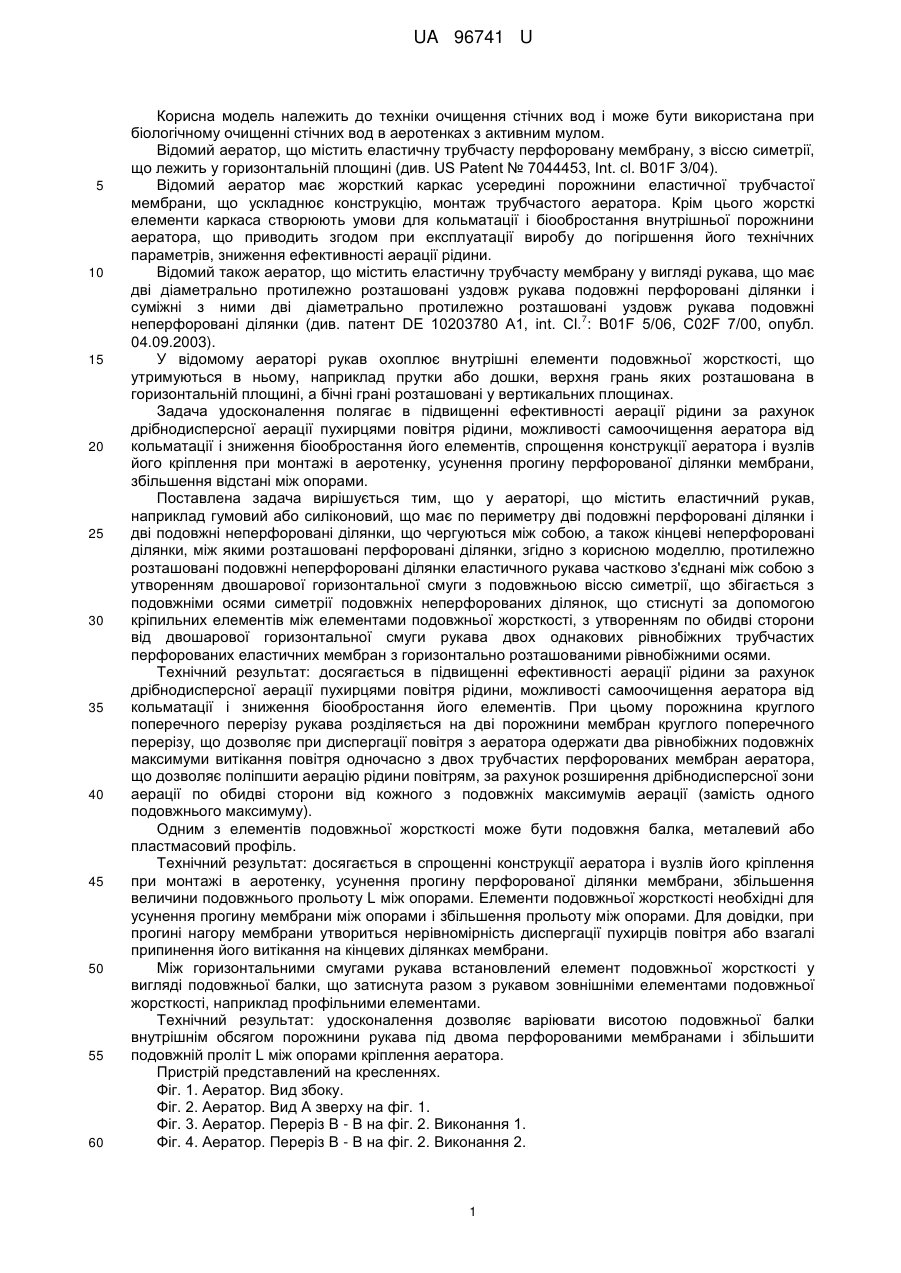

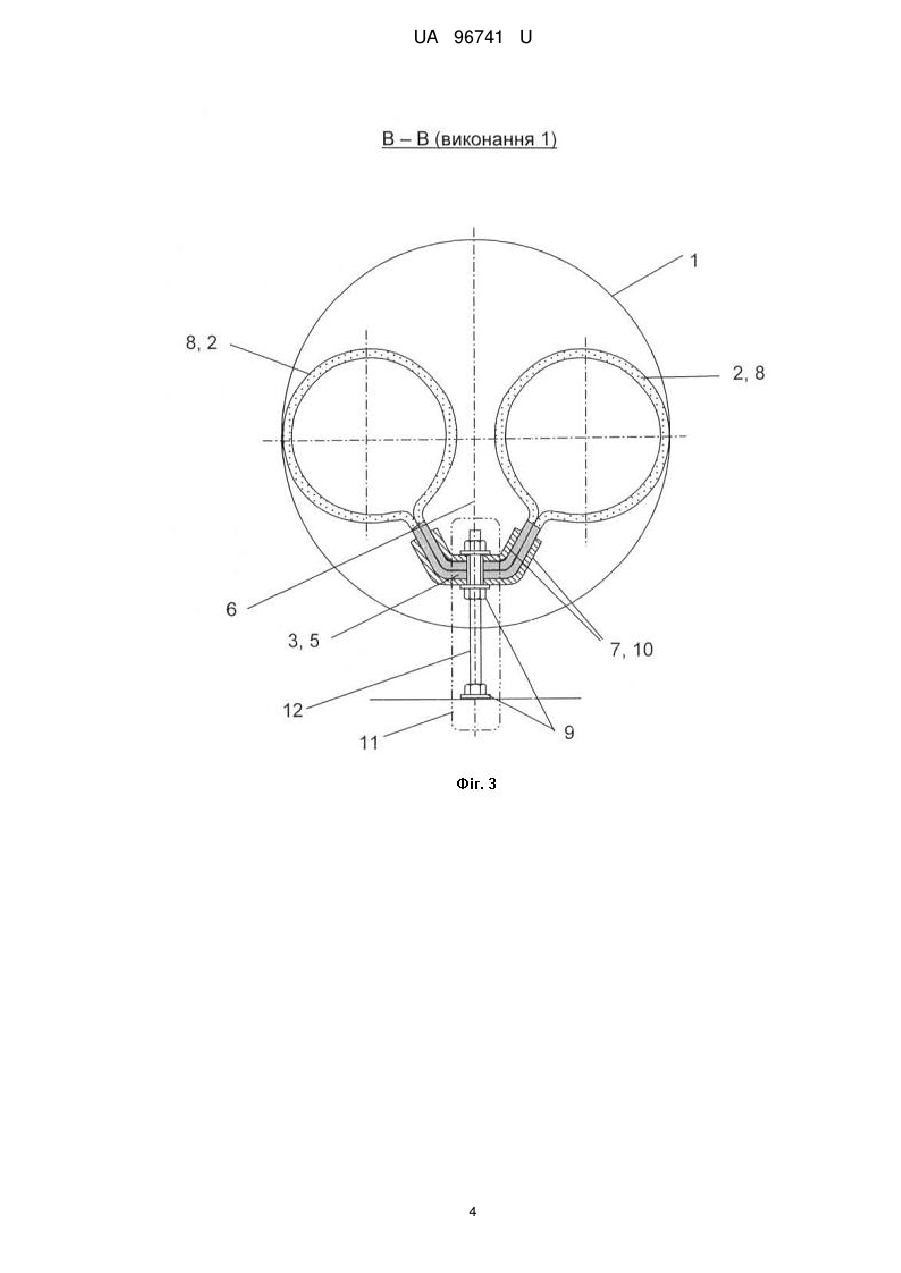

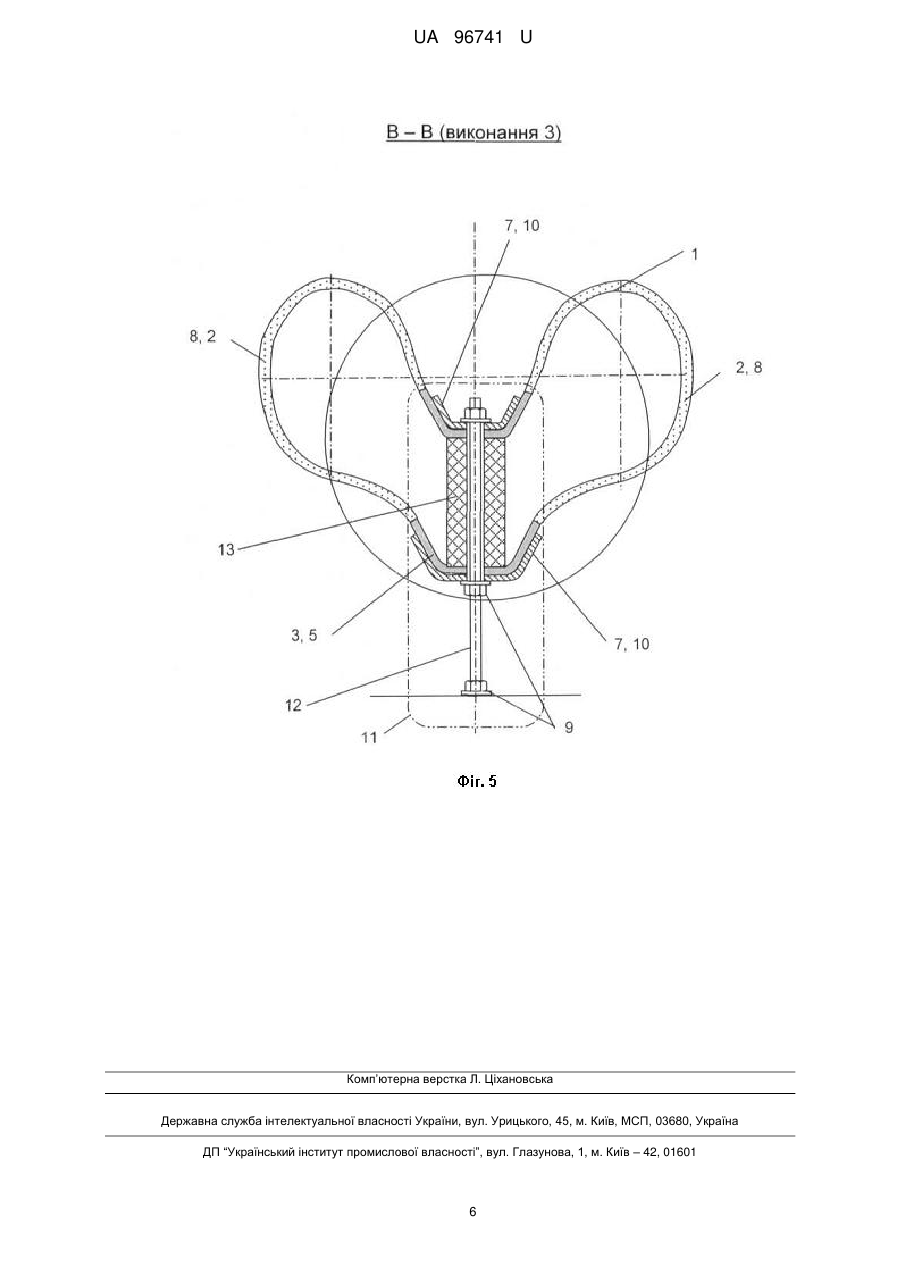

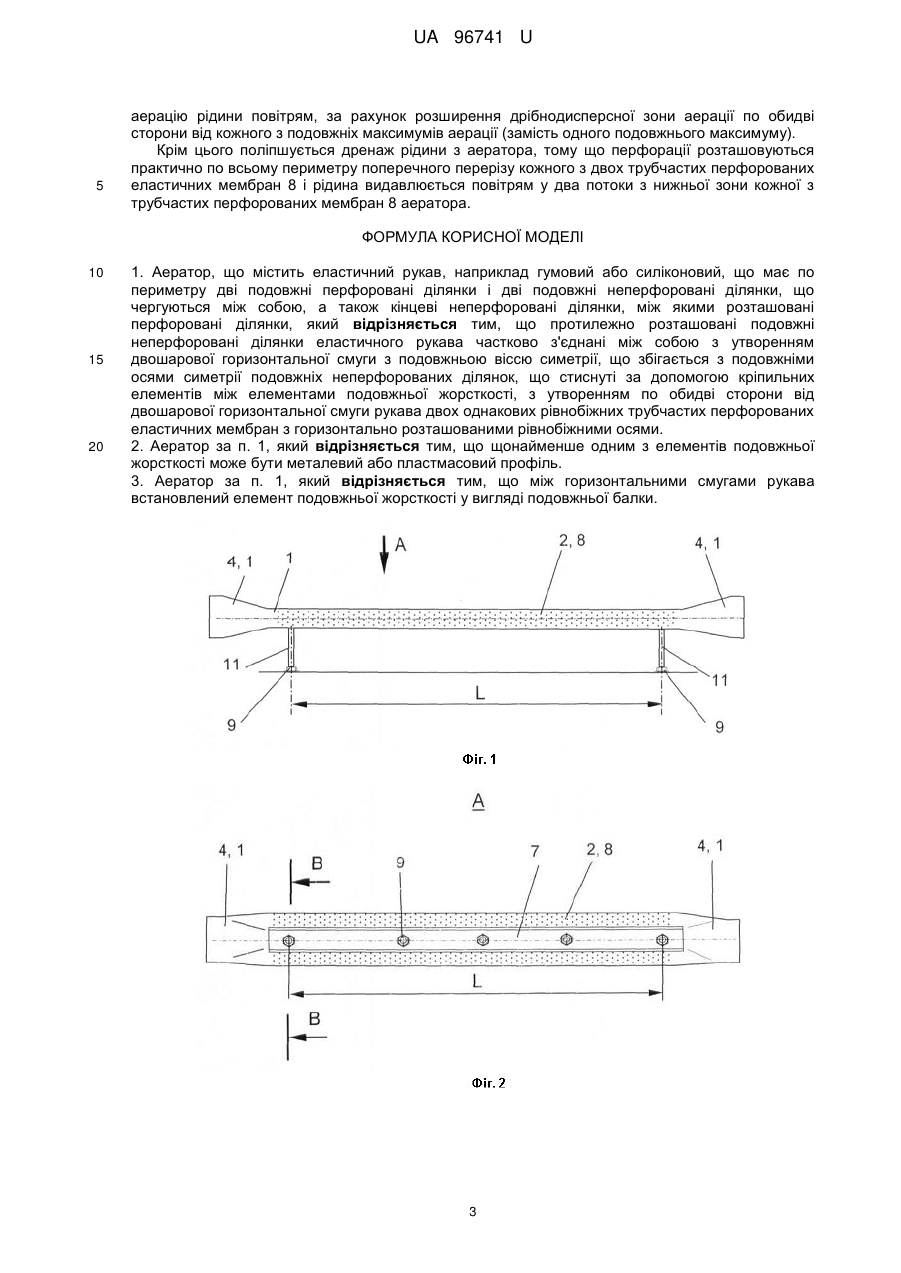

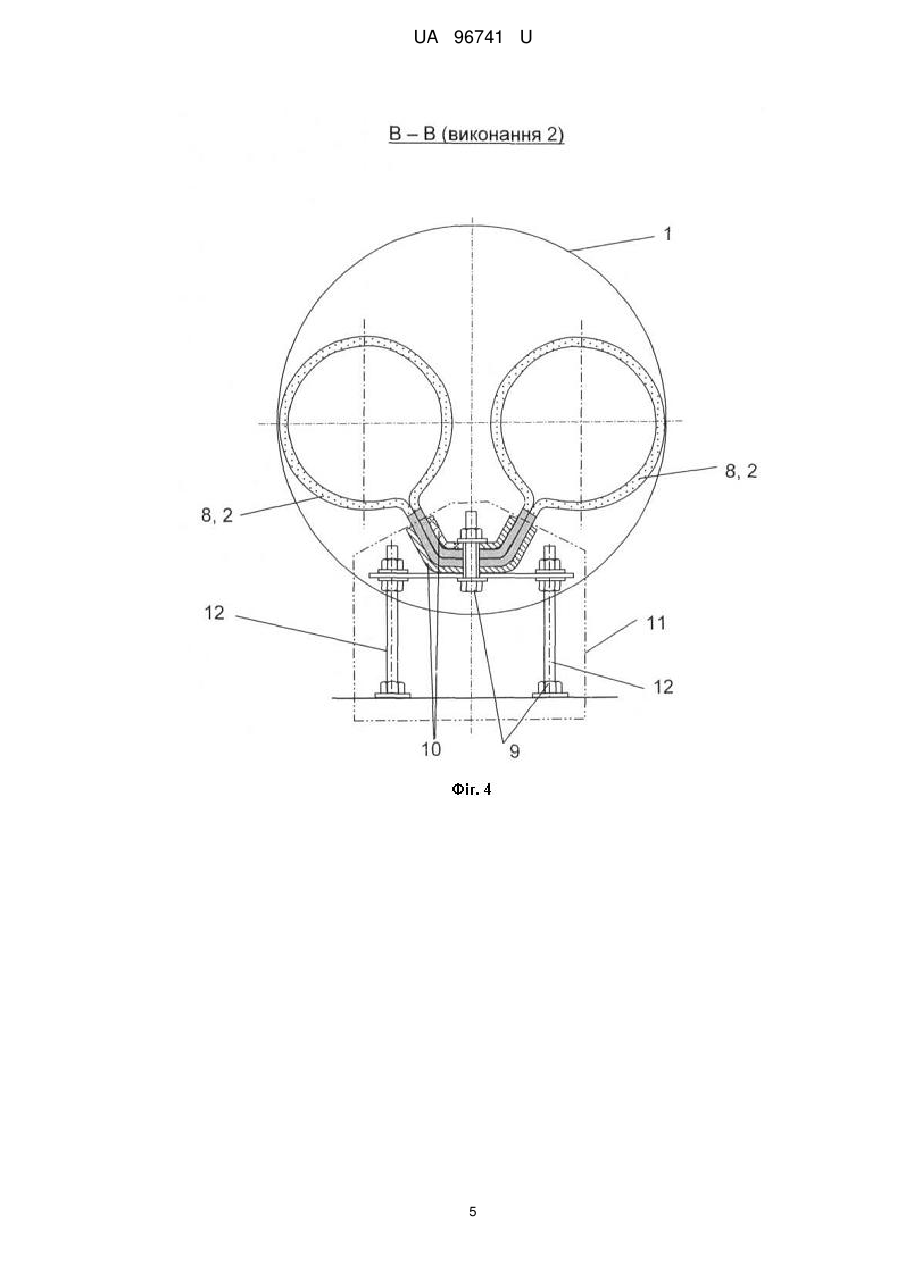

Реферат: UA 96741 U UA 96741 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки очищення стічних вод і може бути використана при біологічному очищенні стічних вод в аеротенках з активним мулом. Відомий аератор, що містить еластичну трубчасту перфоровану мембрану, з віссю симетрії, що лежить у горизонтальній площині (див. US Patent № 7044453, Int. cl. B01F 3/04). Відомий аератор має жорсткий каркас усередині порожнини еластичної трубчастої мембрани, що ускладнює конструкцію, монтаж трубчастого аератора. Крім цього жорсткі елементи каркаса створюють умови для кольматації і біообростання внутрішньої порожнини аератора, що приводить згодом при експлуатації виробу до погіршення його технічних параметрів, зниження ефективності аерації рідини. Відомий також аератор, що містить еластичну трубчасту мембрану у вигляді рукава, що має дві діаметрально протилежно розташовані уздовж рукава подовжні перфоровані ділянки і суміжні з ними дві діаметрально протилежно розташовані уздовж рукава подовжні 7 неперфоровані ділянки (див. патент DE 10203780 А1, int. Сl. : B01F 5/06, C02F 7/00, опубл. 04.09.2003). У відомому аераторі рукав охоплює внутрішні елементи подовжньої жорсткості, що утримуються в ньому, наприклад прутки або дошки, верхня грань яких розташована в горизонтальній площині, а бічні грані розташовані у вертикальних площинах. Задача удосконалення полягає в підвищенні ефективності аерації рідини за рахунок дрібнодисперсної аерації пухирцями повітря рідини, можливості самоочищення аератора від кольматації і зниження біообростання його елементів, спрощення конструкції аератора і вузлів його кріплення при монтажі в аеротенку, усунення прогину перфорованої ділянки мембрани, збільшення відстані між опорами. Поставлена задача вирішується тим, що у аераторі, що містить еластичний рукав, наприклад гумовий або силіконовий, що має по периметру дві подовжні перфоровані ділянки і дві подовжні неперфоровані ділянки, що чергуються між собою, а також кінцеві неперфоровані ділянки, між якими розташовані перфоровані ділянки, згідно з корисною моделлю, протилежно розташовані подовжні неперфоровані ділянки еластичного рукава частково з'єднані між собою з утворенням двошарової горизонтальної смуги з подовжньою віссю симетрії, що збігається з подовжніми осями симетрії подовжніх неперфорованих ділянок, що стиснуті за допомогою кріпильних елементів між елементами подовжньої жорсткості, з утворенням по обидві сторони від двошарової горизонтальної смуги рукава двох однакових рівнобіжних трубчастих перфорованих еластичних мембран з горизонтально розташованими рівнобіжними осями. Технічний результат: досягається в підвищенні ефективності аерації рідини за рахунок дрібнодисперсної аерації пухирцями повітря рідини, можливості самоочищення аератора від кольматації і зниження біообростання його елементів. При цьому порожнина круглого поперечного перерізу рукава розділяється на дві порожнини мембран круглого поперечного перерізу, що дозволяє при диспергації повітря з аератора одержати два рівнобіжних подовжніх максимуми витікання повітря одночасно з двох трубчастих перфорованих мембран аератора, що дозволяє поліпшити аерацію рідини повітрям, за рахунок розширення дрібнодисперсної зони аерації по обидві сторони від кожного з подовжніх максимумів аерації (замість одного подовжнього максимуму). Одним з елементів подовжньої жорсткості може бути подовжня балка, металевий або пластмасовий профіль. Технічний результат: досягається в спрощенні конструкції аератора і вузлів його кріплення при монтажі в аеротенку, усунення прогину перфорованої ділянки мембрани, збільшення величини подовжнього прольоту L між опорами. Елементи подовжньої жорсткості необхідні для усунення прогину мембрани між опорами і збільшення прольоту між опорами. Для довідки, при прогині нагору мембрани утвориться нерівномірність диспергації пухирців повітря або взагалі припинення його витікання на кінцевих ділянках мембрани. Між горизонтальними смугами рукава встановлений елемент подовжньої жорсткості у вигляді подовжньої балки, що затиснута разом з рукавом зовнішніми елементами подовжньої жорсткості, наприклад профільними елементами. Технічний результат: удосконалення дозволяє варіювати висотою подовжньої балки внутрішнім обсягом порожнини рукава під двома перфорованими мембранами і збільшити подовжній проліт L між опорами кріплення аератора. Пристрій представлений на кресленнях. Фіг. 1. Аератор. Вид збоку. Фіг. 2. Аератор. Вид А зверху на фіг. 1. Фіг. 3. Аератор. Переріз В - В на фіг. 2. Виконання 1. Фіг. 4. Аератор. Переріз В - В на фіг. 2. Виконання 2. 1 UA 96741 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 5. Аератор. Переріз В - В на фіг. 2. Виконання 3. Перелік позначень на кресленнях. 1. Рукав. 2. Перфорована подовжня ділянка. 3. Неперфорована подовжня ділянка. 4. Кінцева неперфорована ділянка. 5. Горизонтальна смуга. 6. Подовжня вісь симетрії. 7. Елемент подовжньої жорсткості. 8. Мембрана. 9. Кріпильний елемент. 10. Профіль. 11. Опора. 12. Шпилька. 13. Балка. L - подовжній проліт між опорами. Аератор містить еластичний рукав 1, наприклад гумовий або силіконовий, що має, що чергуються між собою, по периметру дві подовжніх перфорованих ділянки 2 і дві подовжніх неперфорованих ділянки 3, а також кінцеві неперфоровані ділянки 4, між якими розташовані перфоровані ділянки 2. Протилежно розташовані в рукаві подовжні неперфоровані ділянки 3 частково з'єднані між собою з утворенням двошарової горизонтальної смуги 5 з подовжньою віссю 6 симетрії, що збігається з подовжніми осями симетрії подовжніх неперфорованих ділянок 3 і стиснуті за допомогою кріпильних елементів між елементами 7 подовжньої жорсткості, з утворенням по обидві сторони від двошарової горизонтальної смуги рукава двох однакових рівнобіжних трубчастих перфорованих еластичних мембран 8 з горизонтально розташованими рівнобіжними осями. Кінцеві неперфоровані ділянки 4 рукава 1 не мають перфорації і призначені для з'єднання з жорсткими втулками, або патрубками подачі стиснутого повітря в рукав. Неперфоровані подовжні ділянки 3 рукава 1 з'єднані між собою внутрішніми сторонами з утворенням у середній частині рукава 1 по обидві сторони, від з'єднаних між собою неперфорованих подовжніх ділянок 3, двох подовжніх трубчастих перфорованих еластичних мембран 8. При виготовленні аератора, складені разом неперфоровані подовжні ділянки 3 рукава 1 затискають між двома подовжніми знімними елементами 7 жорсткості, наприклад, гнутих у вигляді частини трапеції профілів, що бічними ребрами орієнтовані в одну сторону нагору, що скріплюють у пакет разом з мембраною 8 за допомогою кріпильних елементів 9. Елементами 7 подовжньої жорсткості можуть бути дерев'яні балки, металеві або пластмасові профілі 10. Опори 11 можуть бути виконані у вигляді одиночних або подвійних шпильок 12 з різьбовими кінцями і перемичкою між ними, до якої кріпиться аератор. Отвори під кріпильні елементи в двошарових горизонтальних смугах 5 рукава 1 можуть бути виконані за допомогою пробивки й обрамлені люверсами, що прискорює монтаж і точність установки аератора. Між горизонтальними смугами 5 рукава 1 установлений додатковий елемент 7 подовжньої жорсткості у вигляді дерев'яної подовжньої балки, що затиснута разом з рукавом зовнішніми елементами подовжньої жорсткості, наприклад профільними елементами. Удосконалення дозволяє варіювати висотою подовжньої балки 13 внутрішній обсяг порожнини рукава 1 під двома перфорованими мембранами 8 і збільшити подовжній проліт L між опорами 11 кріплення аератора. Пристрій працює в такий спосіб. Аератор працює в зануреному в рідину аеротенка стані. З однієї кінцевої ділянки рукава 1 або з двох його кінцевих ділянок 4 у рукав 1 подають стиснене повітря, що розділяється в аераторі на два потоки, що диспергуються одночасно з двох трубчастих перфорованих еластичних мембран 8 з горизонтально розташованими рівнобіжними осями. При цьому порожнина круглого поперечного перерізу рукава розділяється на дві порожнини мембран 8 круглого поперечного перерізу, що дозволяє при диспергуванні повітря з аератора одержати два рівнобіжних подовжніх максимуми витікання повітря одночасно з двох трубчастих перфорованих мембран 8 аератора, що дозволяє поліпшити 2 UA 96741 U 5 аерацію рідини повітрям, за рахунок розширення дрібнодисперсної зони аерації по обидві сторони від кожного з подовжніх максимумів аерації (замість одного подовжнього максимуму). Крім цього поліпшується дренаж рідини з аератора, тому що перфорації розташовуються практично по всьому периметру поперечного перерізу кожного з двох трубчастих перфорованих еластичних мембран 8 і рідина видавлюється повітрям у два потоки з нижньої зони кожної з трубчастих перфорованих мембран 8 аератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Аератор, що містить еластичний рукав, наприклад гумовий або силіконовий, що має по периметру дві подовжні перфоровані ділянки і дві подовжні неперфоровані ділянки, що чергуються між собою, а також кінцеві неперфоровані ділянки, між якими розташовані перфоровані ділянки, який відрізняється тим, що протилежно розташовані подовжні неперфоровані ділянки еластичного рукава частково з'єднані між собою з утворенням двошарової горизонтальної смуги з подовжньою віссю симетрії, що збігається з подовжніми осями симетрії подовжніх неперфорованих ділянок, що стиснуті за допомогою кріпильних елементів між елементами подовжньої жорсткості, з утворенням по обидві сторони від двошарової горизонтальної смуги рукава двох однакових рівнобіжних трубчастих перфорованих еластичних мембран з горизонтально розташованими рівнобіжними осями. 2. Аератор за п. 1, який відрізняється тим, що щонайменше одним з елементів подовжньої жорсткості може бути металевий або пластмасовий профіль. 3. Аератор за п. 1, який відрізняється тим, що між горизонтальними смугами рукава встановлений елемент подовжньої жорсткості у вигляді подовжньої балки. 3 UA 96741 U 4 UA 96741 U 5 UA 96741 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
